Hamulce w ciągnikach należą do najważniejszych podzespołów w pojazdach, ponieważ wpływają wprost na bezpieczeństwo jazdy. Rozwój konstrukcji ciągników rolniczych nie ominął również modyfikacji w układach hamulcowych. Najważniejszym wymogiem stawianym hamulcom w ciągniku jest umożliwienie zmniejszenia prędkości jazdy lub całkowitego zatrzymania pojazdu. Obserwując rozwój konstrukcji ciągników w ostatnich 20-30 latach, można stwierdzić, że układy hamulcowe uległy znacznym modyfikacjom. Jest to przede wszystkim spowodowane ogólną tendencją panującą w rolnictwie, polegającą na dążeniu do maksymalnej wydajności zarówno przy pracach polowych, jak i transportowych. Współczesne ciągniki są dużo cięższe i szybsze niż ich odpowiedniki sprzed trzech czy czterech dekad, co z kolei wymaga bardzo wydajnych systemów hamulcowych.
Główne Typy Hamulców w Ciągnikach Rolniczych
W ciągnikach wyróżnia się przede wszystkim hamulce zasadnicze (tzw. nożne) służące do zmniejszania prędkości lub całkowitego zatrzymania pojazdu, oraz hamulce postojowe (tzw. ręczne), których zadaniem jest unieruchomienie pojazdu podczas postoju.
Hamulce Zasadnicze (Nożne)
Funkcja zmniejszenia prędkości jazdy lub całkowitego zatrzymania pojazdu jest realizowana przez zasadnicze hamulce w ciągniku.
Ewolucja Mechanizmów Hamulcowych: Od Bębnów do Tarcz
W starszych konstrukcjach ciągników popularnym mechanizmem hamulcowym był układ szczękowo-bębnowy. Posiadał on jednak pewne wady, takie jak utrudnione odprowadzanie ciepła powstającego w trakcie tarcia, utrudnione usuwanie produktów zużycia (pyłu z okładzin), utrudniona regulacja czy też wrażliwość na zaolejenie. Wady te sprawiły, że hamulce szczękowo-bębnowe zostały zastąpione hamulcami tarczowymi.
Proces hamowania w hamulcach tarczowych mokrych realizowany jest przez dociskanie do siebie tarcz zamontowanych we wspólnej obudowie wypełnionej olejem. W najprostszej postaci jedna z tarcz jest połączona kształtowo z elementem obrotowym (np. półosią), zaś druga jest połączona z nieruchomym elementem obudowy. W ten sposób wzajemne tarcie dociśniętych tarcz powoduje proces hamowania ciągnika. We współczesnych ciągnikach ten układ hamulcowy jest bardzo popularny i najczęściej występuje w wersji wielotarczowej, co zostało zaadaptowane z pojazdów drogowych.

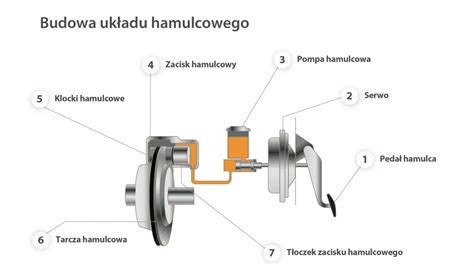

W przypadku hamulców tarczowych suchych tarcza hamulcowa jest osadzona na piaście koła, natomiast jej hamowanie odbywa się poprzez dociśnięcie wkładek hamulcowych, zwanych potocznie klockami. Klocki osadzone są w zacisku hamulcowym, a ich docisk jest realizowany hydrauliczne poprzez wygenerowanie ciśnienia na tłoczki hamulcowe. Hamulce tarczowe suche w ciągnikach są mniej popularne od odmiany mokrej, ale pojawiają się np. w ciągnikach JCB Fastrac czy Deutz Fahr (model 9TTV).
Hamulce na Przedniej Osi
W wielu współczesnych ciągnikach rolniczych mamy do czynienia z typowym układem konstrukcyjnym, w którym koła tylne są napędzane stale, zaś koła przednie mają możliwość załączenia napędu. W takim przypadku oś przednia musi być wyposażona w układ hamulcowy. W starszych konstrukcjach hamulec przedniej osi był montowany przy elementach układu napędowego, natomiast obecnie panuje tendencja do montowania hamulców bezpośrednio przy kołach przedniej osi. W ciągnikach John Deere serii 7R i 8R przednia oś jest wyposażona w hamulce tarczowe mokre (w kąpieli olejowej). Z kolei w traktorach JCB Fastrac na przedniej osi montowane są hamulce tarczowe suche.
Hamulce Postojowe (Ręczne)
Unieruchomienie pojazdu podczas postoju (zabezpieczenie przed samoczynnym przetoczeniem) to zadanie realizowane przez hamulec postojowy, niekiedy nazywany również hamulcem parkingowym, a potocznie hamulcem ręcznym. Modyfikacje układów hamulcowych nie ominęły również tzw. hamulca ręcznego w ciągniku. Na ogół hamulce te są uruchamiane układami elektroniczno-hydraulicznymi (np. Valtra S4) lub elektroniczno-pneumatycznymi (np. Fendt 900 Vario, 1000 Vario).
Coraz popularniejsze staje się montowanie systemów automatycznego hamulca postojowego w ciągniku. Działanie takiego systemu polega na automatycznym zablokowaniu kół, np. w sytuacji, gdy traktorzysta opuści kabinę ciągnika. Taki system jest oferowany chociażby w ciągnikach Deutz Fahr pod nazwą EPB. W systemie tym hamulec postojowy można aktywować ręcznie przyciskiem lub automatycznie (poprzez opuszczenie fotela operatora). System ten zwalnia hamulec postojowy wtedy, gdy zostanie wybrane przełożenie oraz kierunek jazdy. W niektórych rozwiązaniach hamulec postojowy jest wyposażony w funkcję ułatwiającą ruszanie pod górkę, np. system Hill Hold w ciągniku Valtra G5.
Alternatywne Metody Hamowania
Hamowanie ciągnika może być realizowane na kilka sposobów w zależności od sytuacji panującej na drodze. Nie zawsze istnieje potrzeba używania hamulców zasadniczych. Przy niewielkim zmniejszeniu prędkości nie jest konieczne uruchamianie hamulców, gdyż niepotrzebnie powoduje to ich zużycie i nagrzewanie, a zatem stratę energii. Korzystniejsze jest wówczas właściwe operowanie obrotami silnika oraz przełożeniem w skrzyni biegów. W ten sposób można osiągnąć korzystny efekt hamowania silnikiem. Umożliwia to płynne, niewielkie zmniejszenie prędkości, nie powodując grzania się hamulców. Wiele współczesnych ciągników jest również wyposażonych w hamulec silnika, zwany też hamulcem wydechowym, który, zdławiając przepływ spalin z silnika, zwiększa opór mechaniczny, co w trakcie hamowania silnikiem pozwala na zwiększenie skuteczności hamowania.
Sposoby Uruchamiania i Sterowania Hamulcami
Główne modyfikacje w hamulcach ciągników dotyczą zarówno samego mechanizmu hamulcowego, jak i sterowania hamulcem.
Od Układów Mechanicznych do Hydraulicznych

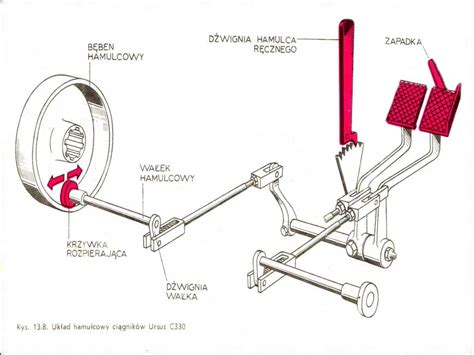

Odrębną kwestią jest sposób uruchamiania hamulców. W starszych, najprostszych układach hamulcowych ciągników stosowano mechaniczne uruchamianie hamulców, w którym siła z pedału hamulca była przenoszona za pośrednictwem cięgien i dźwigni na element rozpierający szczęki lub dociskający tarcze. Ten sposób wymagał dużej siły nacisku na pedał. Z tego względu mechaniczne uruchamianie hamulców zostało zastąpione przez inne sposoby. Dziś najpopularniejszym rozwiązaniem w ciągniku jest hydrauliczne uruchamianie hamulców. W systemie tym siła nacisku na pedał jest przenoszona na elementy układu hydraulicznego.
Wspomaganie i Integracja z Elektroniką
Bardzo często hydrauliczne uruchamianie hamulców jest dodatkowo wyposażone we wspomaganie, którego zadaniem jest dodatkowe zwiększenie siły uruchamiania hamulców w ciągniku. Jednym z głównych wyzwań konstrukcyjnych stawianych hamulcom w ciągnikach jest zapewnienie dużej siły hamowania przy możliwie niewielkim nacisku na pedał hamulca. W traktorach Deutz Fahr 9TTV oferowany jest układ PowerBrake, w którym cel ten osiągnięto dzięki zastosowaniu hydraulicznego układu wspomagania hamulców. Obecnie hamowanie w ciągnikach jest osiągane dzięki rozbudowanym systemom, w których do pomocy zaprzęgnięto oczywiście układy elektroniczne.
Rodzaje Hamulców i Ich Zastosowanie
Poniższa tabela przedstawia przegląd różnych typów hamulców stosowanych w ciągnikach rolniczych, wraz z ich zaletami, wadami i rekomendowanym zastosowaniem:
| Typ hamulca | Zalety | Wady | Najlepsze dla: |
|---|---|---|---|
| Mechaniczny (Suchy Dysk) | Prosty, ekonomiczny i łatwy w utrzymaniu | Nieskuteczny w warunkach wilgotnych, szybko się zużywa | Lekkie ciągniki do pracy w terenie płaskim |
| Hydrauliczny mokry dysk | Trwałe, niezawodne w mokrych warunkach, niskie zużycie | Droższy, wymaga oleju wysokiej jakości | Ciągniki średnio- i ciężkie |
| Hamulce bębnowe | Przystępny cenowo, kompaktowy | Podatne na przegrzanie, mniej skuteczne w błocie | Starsze lub kompaktowe ciągniki |
| Hydraulicznie sterowany | Stała siła hamowania, łatwa obsługa | Wymaga regularnej konserwacji układu hydraulicznego | Ciągniki uniwersalne o średniej wytrzymałości |
| Hamulce pneumatyczne | Mocny, idealny do ciężkich ładunków | Drogi, skomplikowany system | Duże ciągniki i przyczepy |
| Niezależne hamulce skrętne | Poprawia manewrowość w ciasnych przestrzeniach | Wymaga umiejętności, aby używać go efektywnie | Uprawa rzędowa i zadania precyzyjne |
| Hamowanie regeneracyjne | Energooszczędny, zmniejsza zużycie | Ograniczone do ciągników elektrycznych lub hybrydowych | Nowoczesne, ekologiczne gospodarstwa rolne |
Nowe Regulacje Prawne od 1 Stycznia 2025 Roku
Bez większego echa przeszedł fakt, że od 1 stycznia 2025 r. weszły w życie nowe przepisy dotyczące układów hamulcowych w nowych maszynach rolniczych. Zmiany te są znane od lat i dotyczą rozporządzenia UE 2015/68 oraz rozporządzenia delegowanego UE 2018/828, które uzupełniało dokument 167/2013/WE w sprawie hamowania maszyn rolniczych.
Koniec Jednoprzewodowych Systemów Hydraulicznych
Od 1 stycznia 2025 r. ciągniki rolnicze muszą być wyposażone w dwuprzewodowe połączenie układu hamulcowego, bez możliwości wyposażania go w połączenia hydrauliczne typu jednoprzewodowego. Był to wynik zapisów rozporządzenia delegowanego UE 2018/828, które w celu umożliwienia sprawnego wprowadzenia zakazu połączeń hydraulicznych typu jednoprzewodowego państwom członkowskim i przemysłowi, przedłużyło do 31 grudnia 2024 r. stosowanie przejściowych wymogów dotyczących połączeń hydraulicznych typu jednoprzewodowego urządzeń hamujących i sprzęgów hamulcowych przyczep. Przyczepy i inne maszyny samobieżne wymagające rejestracji zostały już wcześniej przystosowane do tych wymogów.
Z dniem 1 stycznia 2025 r. wygasły świadectwa homologacji typu UE pojazdów dla nowych ciągników rolniczych (kategoria: T i C) wyposażonych w połączenia hydrauliczne urządzeń hamujących i sprzęgów hamulcowych typu jednoprzewodowego. Jak poinformował Transportowy Dozór Techniczny, producenci nie mogą montować połączeń hydraulicznych typu jednoprzewodowego w nowych ciągnikach po dniu 31 grudnia 2024 r. Podstawą do rejestracji oraz wprowadzenia do obrotu handlowego na terytorium Rzeczypospolitej Polskiej nowych ciągników rolniczych wyposażonych w dotychczasowe połączenia hydrauliczne typu jednoprzewodowego od dnia 01 stycznia 2025 r. jest uzyskanie od Dyrektora Transportowego Dozoru Technicznego zezwolenia na dopuszczenie do ruchu drogowego pojazdu z końcowej partii produkcji. Warto zaznaczyć, że większość starszych modeli ciągników, które są nadal w użyciu, posiada układ hamulcowy z tylko jednym przewodem i zmiany te nie dotyczą ich rejestracji czy sprzedaży na rynku wtórnym.
Poprawa Bezpieczeństwa na Drogach
Zmiany mają na celu poprawę bezpieczeństwa na drogach. Według ekspertów hamowanie w systemie dwuprzewodowym pomaga skrócić drogę hamowania, zmniejszając w ten sposób ryzyko kolizji z innymi pojazdami, pieszymi lub przeszkodami.
Zaawansowane Systemy Hamowania w Ciągnikach Współczesnych
Współczesne ciągniki rolnicze integrują zaawansowane technologie, aby zapewnić optymalne bezpieczeństwo i wydajność, szczególnie podczas pracy z ciężkimi przyczepami i maszynami.
Systemy Zapobiegające Pchaniu Przyczepy
Należy również pamiętać o odpowiednim sterowaniu hamulcami przyczep lub maszyn przyczepianych wyposażonych we własny układ hamulcowy. Pewne problemy mogą bowiem pojawić się przy jeździe zestawem, zwłaszcza z dużą prędkością (np. jazda transportowa). W tym przypadku istnieje ryzyko, że ciągnięta przyczepa lub zestaw przyczep spowoduje pchanie ciągnika i utratę stateczności oraz kierowalności.
W ciągnikach Claas Arion 500/600 CMatic dostępny jest system, który wykrywa pchanie ciągnika przez przyczepę (za pomocą czujników w przekładni napędowej). Na tej podstawie do kontrolera przekładni wysyłane są impulsy sterujące. W pierwszej fazie dochodzi do redukcji przełożenia i obrotów silnika, zaś w drugiej dopiero jest uruchamiany hamulec przyczepy. Traktorzysta w trakcie jazdy może dodatkowo wzmacniać efekt hamowania, używając joysticka lub dźwignię wielofunkcyjną. Bardzo podobne działanie ma również system montowany w traktorach New Holland. Przykładowo w modelu T7 LWB z przekładnią AutoCommand dostępny jest tzw. system hamowania inteligentnego (ITBS). Odpowiednio steruje on pracą przekładni i silnika tak, aby uniknąć pchania ciągnika przez przyczepę.
CASE IH Advanced Trailer Brake system - Zaawansowany układ hamulcowy
Układy ABS i Zwiększenie Zwrotności
Ponadto w modelu New Holland T7 LWB producent opcjonalnie oferuje układ ABS SuperSteer, który oprócz zapobiegania blokowaniu kół pozwala na polepszenie zwrotności ciągnika (poprzez przyhamowanie tych kół, które toczą się po wewnętrznym łuku zakrętu). System o podobnym działaniu jest również stosowany w ciągnikach z gąsienicowym układem jezdnym.
