Ciągnik rolniczy T25, podobnie jak inne maszyny tego typu, wymaga odpowiedniego oświetlenia do bezpiecznej i efektywnej pracy, zwłaszcza po zmroku lub w trudnych warunkach atmosferycznych. Montaż dodatkowego oświetlenia, w tym nowoczesnych lamp LED, stanowi inwestycję w komfort i bezpieczeństwo operatora.
Kwestie związane z instalacją elektryczną ciągnika T25
Instalacja elektryczna w ciągnikach Władimirec T25 bywa źródłem problemów, zwłaszcza w starszych modelach lub po nieprawidłowych naprawach. Użytkownicy często poszukują schematów instalacji elektrycznej, aby móc samodzielnie diagnozować i naprawiać usterki.
Alternator i regulator napięcia
W ciągnikach T25 stosowano różne typy alternatorów. Starsze modele mogły posiadać alternatory samowzbudne z zewnętrznym regulatorem napięcia, podczas gdy nowsze wersje mogą mieć wbudowany regulator.
- Oznaczenia na oryginalnym regulatorze mogą zawierać symbole takie jak σΠB 23_50.
- Środkowy zacisk (ros d) służy do podłączenia kontrolki ładowania.
- Alternator z zewnętrznym regulatorem wymaga odpowiedniego podłączenia przewodów: zielony do śrubki Ш, żółty do śrubki D i dalej do kontrolki ładowania.
- Przewód od kontrolki ładowania podłącza się do regulatora w miejsce D+(15) i jednocześnie do alternatora pod śrubkę D.
- Możliwe jest zastosowanie zamiennych regulatorów, jednak wymaga to modyfikacji wewnątrz alternatora, np. odłączenia szczotki od masy i podłączenia jej pod D.
Kontrolka ładowania
Kontrolka ładowania informuje o prawidłowym działaniu alternatora. Jest ona zasilana z amperomierza (+) i powinna zgasnąć po uruchomieniu silnika i rozpoczęciu ładowania przez alternator.
- Jeśli kontrolka ładowania świeci się stale, może to oznaczać uszkodzone diody wzbudzenia lub problemy z regulatorem napięcia.
- Uszkodzone diody wzbudzenia mogą mieć przebicie lub być odłączone.
- Wymiana diod prostowniczych (np. typu 1N4007 o obciążalności 1A lub 2A) jest stosunkowo prosta i niedroga. Mogą one pochodzić z innych alternatorów lub być dostępne w sklepach elektronicznych.
Układ świecy żarowej
Układ świecy żarowej z opornikiem rozruchowym zapewnia stopniowe nagrzewanie świecy, co wpływa na jej żywotność i chroni stacyjkę przed uszkodzeniem.
- Opornik ogranicza prąd płynący do świecy żarowej w pierwszym etapie rozgrzewania.
- Po przekręceniu kluczyka w pozycję zapłonu, prąd płynie bezpośrednio do świecy, zapewniając jej pełną sprawność.
- Kontrolka świecy żarowej informuje o jej włączeniu i grzaniu.
Przekaźnik rozrusznika
Przekaźnik rozrusznika służy do uruchomienia rozrusznika. Styki cewki przekaźnika są zazwyczaj oznaczone jako K. Możliwe jest ich zwieranie w celu uruchomienia rozrusznika.
Bezpieczniki i ich działanie
Bezpieczniki chronią instalację elektryczną przed przeciążeniem i zwarciem. W niektórych modelach T25 bezpiecznik może być odpowiedzialny za zasilanie klaksonu, świateł stop, wskaźnika poziomu paliwa czy spryskiwaczy.
Problemy z instalacją elektryczną
Częste problemy obejmują:
- Nie działające światła, spowodowane przetartymi kablami, uszkodzonymi włącznikami lub nieprawidłowym podłączeniem.
- Niewłaściwe wskazania amperomierza, co może być spowodowane błędami w podłączeniu lub uszkodzeniem samego wskaźnika.
- Migotanie kontrolki ładowania lub wskazówki amperomierza, co może sugerować przebicie jednej z diod w alternatorze.

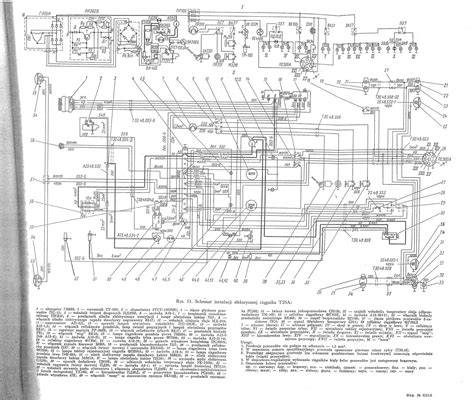

Wladimirec instalacja elektryczna
Montaż dodatkowego oświetlenia LED w ciągniku T25
Montaż dodatkowego oświetlenia LED to doskonały sposób na zwiększenie widoczności i bezpieczeństwa pracy, szczególnie po zmroku. Nowoczesne lampy LED oferują jaśniejsze światło, lepszą barwę i dłuższą żywotność.
Wybór odpowiednich lamp LED
Jakość lamp LED może się znacznie różnić. Należy zwracać uwagę na następujące parametry:
- Homologacja: Oznaczenie "E" w okręgu świadczy o dopuszczeniu lampy do użytku.
- Moc: Producenci często podają moc szczytową, warto szukać opinii lub testów.
- Zakres napięcia pracy: Uniwersalne lampy działają w zakresie 9-32V.
- Klasa szczelności (IP): Określa odporność na wodę i pył.
- Jakość wykonania obudowy.
Przygotowanie do montażu
Przed przystąpieniem do pracy należy:
- Odłączyć akumulator: Najpierw klemę ujemną (-), następnie dodatnią (+).
- Przygotować niezbędne narzędzia i materiały: przewody elektryczne o odpowiednim przekroju, oprawkę bezpiecznika z bezpiecznikiem, narzędzia do cięcia i zaciskania przewodów, taśmę izolacyjną, opaski zaciskowe.
Napięcie instalacji elektrycznej
Większość starszych ciągników, w tym T25, posiada instalację 12V. Należy to zweryfikować przed zakupem lamp.
Homologacja i przepisy
Każda lampa montowana na zewnątrz pojazdu, w tym ciągnika rolniczego, musi posiadać homologację europejską (oznaczenie "E" w okręgu). Używanie lamp bez homologacji jest nielegalne.
Dodatkowe światła robocze przeznaczone są do oświetlania obszaru pracy, a nie drogi publicznej. Mogą być używane wyłącznie poza drogami publicznymi.
Właściwy montaż i podłączenie lamp LED
Podczas montażu należy zwrócić uwagę na:
- Wybór miejsca montażu: Lampy powinny zapewniać szerokie i równomierne pole oświetlenia, być stabilnie zamocowane i chronione przed uszkodzeniami mechanicznymi.
- Umiejscowienie włącznika: Włącznik powinien być łatwo dostępny dla kierowcy w kabinie.
- Prawidłowe prowadzenie przewodów: Należy unikać ostrych krawędzi, źródeł ciepła i ruchomych elementów. Przewody powinny być prowadzone w peszlach lub rurkach osłonowych i mocowane opaskami zaciskowymi co 15-20 cm.
- Przekrój przewodów: Dla typowej lampy roboczej o mocy 30-50W wystarczy przewód o przekroju 1.5mm².
- Podłączenie przewodów do lampy LED: Należy zwrócić uwagę na polaryzację (+ i -).

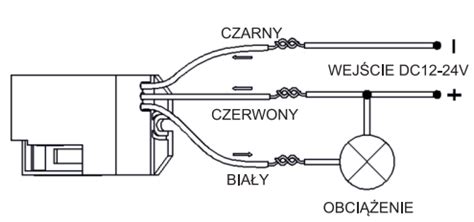

Zastosowanie przekaźnika
Zastosowanie przekaźnika jest kluczowe dla bezpieczeństwa i stabilności pracy lamp LED. Odciąża on oryginalny włącznik i instalację pojazdu, pobierając prąd bezpośrednio z akumulatora (przez bezpiecznik).
- Pin 30: Stały plus (+) z akumulatora.
- Pin 87: Wyjście plusa (+) do lampy (lub lamp) LED.
- Pin 85: Masa (-).
- Pin 86: Plus (+) ze włącznika w kabinie.
Bezpiecznik
Dodatkowy bezpiecznik jest niezbędny do ochrony instalacji. Powinien być umieszczony na przewodzie plusowym, jak najbliżej akumulatora.
- Wartość bezpiecznika dobiera się do sumarycznej mocy podłączonych lamp (prąd (A) = moc (W) / napięcie (V)).
- Dla lamp o łącznej mocy 100W przy instalacji 12V, prąd wynosi ok. 8.3A, więc odpowiedni będzie bezpiecznik 10A lub 15A.
Podłączenie kilku lamp LED
Lampy LED należy podłączać równolegle, co zapewnia niezależne działanie każdej lampy.
Jeden przekaźnik może obsłużyć kilka lamp LED, pod warunkiem, że ich sumaryczna moc nie przekracza obciążalności przekaźnika (standardowy przekaźnik 30A/40A przy 12V obsłuży odpowiednio 360W/480W).
Rozwiązywanie problemów z oświetleniem LED
- Zakłócenia radia: Mogą być spowodowane brakiem lub słabą jakością filtrów EMC w lampach LED. Należy wybierać lampy z homologacją zgodną z normami EMC (np. ECE R10).
- Migotanie lub gaśnięcie świateł: Sugeruje problemy z zasilaniem lub połączeniami.
- Lampa nie świeci po podłączeniu: Należy sprawdzić bezpiecznik, napięcie na lampie oraz sprawność przekaźnika.
W przypadku problemów z instalacją elektryczną, zwłaszcza po nieudanych próbach napraw, warto rozważyć konsultację z profesjonalnym warsztatem lub skorzystać z pomocy doświadczonych użytkowników na forach internetowych.
