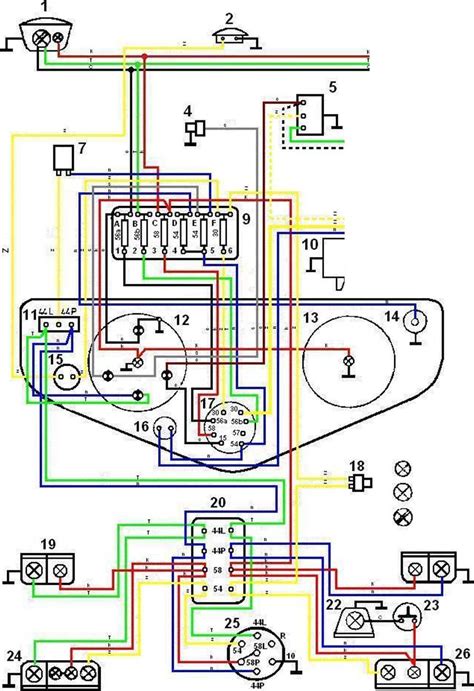

Ciągnik Ursus C-330 to popularny polski ciągnik rolniczy, produkowany w latach 1967-1987. Model ten wyposażony jest w dwucylindrowy silnik wysokoprężny S-312C o pojemności 1960 cm³ i mocy około 30 KM, współpracujący z mechaniczną skrzynią biegów 6/2. Jego masa własna wynosi około 1900 kg, a udźwig tylnego TUZ sięga w przybliżeniu 1200 kg, co umożliwia pracę z lekkimi i średnimi maszynami zawieszanymi, takimi jak pługi, brony czy kosiarki. Prawidłowe odtworzenie instalacji elektrycznej według schematu ma kluczowe znaczenie dla niezawodności rozruchu, pracy oświetlenia w transporcie i bezpieczeństwa użytkowania.
Interpretacja Schematów Elektrycznych
Grubość linii na schemacie elektrycznym podpowiada, jaki stosować przekrój przewodu elektrycznego. Linia przerywana najczęściej stanowi wariant podłączenia lub oznacza konkretny przekrój przewodu. Na niektórych schematach linia przerywana może wskazywać na przekrój 2.5 mm², natomiast w przypadku instalacji Ursusa C-330 na schemacie przerywana linia oznacza przekrój 6 mm². Styk 30 to główny styk zasilający stacyjkę, który równie dobrze można podłączyć bezpośrednio pod akumulator.
Specyfika Instalacji Elektrycznej Ursus C-330M
Poszukiwanie schematu instalacji elektrycznej do Ursusa C-330M jest często wyzwaniem, ponieważ schemat od zwykłej "trzydziechy" jest inny i nie zawsze pasuje do nowszej wersji traktorka. Wielu użytkowników napotyka trudności w znalezieniu konkretnego schematu dla modelu M.
Podłączenie Czujnika Luzu-Rozruchu
Czujnik luzu-rozruchu jest kluczowym elementem bezpieczeństwa, zapobiegającym uruchomieniu silnika na biegu. Często pojawiają się pytania o jego podłączenie - czy zasilanie idzie + czy -.
- Jeżeli do czujnika dochodzi + (plus), przewód wychodzący z czujnika podpina się do sterowania starterem. Kiedy traktor jest na luzie, do startera dostarczany jest plus i silnik odpala. Zasilanie + można doprowadzić ze stacyjki, np. z pinu nr 15.
- Jeżeli do czujnika dochodzi - (minus), podłączenie wymaga innego podejścia. W przypadku, gdy traktor oryginalnie ma "-" na masę, do czujnika powinien dochodzić +.
Aby sprawdzić czujnik, można użyć miernika do pomiaru oporu. Po wyluzowaniu traktora powinien pojawić się odczyt. Jeśli po ręcznym wciśnięciu bolca czujnik pokazał wartość oporu, oznacza to, że czujnik jest sprawny. Problem może leżeć w wytartym pręcie, który go naciska po wyluzowaniu traktora. Można spróbować delikatnie nadspawać pręt lub wymienić czujnik.
Jeśli zakupiony czujnik działa odwrotnie (np. rozłącza bieguny po wciśnięciu końcówki, co powoduje, że ciągnik odpali na biegach, a nie na luzie), można podłączyć go przez przekaźnik, aby zmienić logikę jego działania.
System Ładowania: Alternator i Regulator Napięcia
W ciągnikach Ursus C-330, zwłaszcza w modernizowanych wersjach, prądnice są często zastępowane przez alternatory, np. ELMOT A124F-14V-44/53A. Kwestią sporną bywa liczba diod w alternatorze (6-diodowy czy 9-diodowy) i dobór odpowiedniego regulatora napięcia.
Zgodnie z informacjami z forum, jeśli oznaczenie regulatora to B, jest to regulator do alternatora 6-diodowego; jeśli D - do 9-diodowego. Jeśli alternator ładuje prawidłowo (ok. 14,5-14,8V na pełnych obrotach), jest dobrze podłączony, w przeciwnym razie mógłby ulec uszkodzeniu.
Kontrolka Ładowania
Częstym problemem jest nietypowe zachowanie kontrolki ładowania. Po włożeniu kluczyka powinna się zapalić, a po odpaleniu silnika całkowicie zgasnąć. Jeśli zarzy się lub mruga, może to wskazywać na problem, mimo że alternator ładuje prawidłowo. Nieprawidłowe podłączenie może być przyczyną. Przewód z pinu nr 15 regulatora jest podpięty do wyjścia w plastikowej obudowie alternatora, a z pinu 67 regulatora do 67 na alternatorze. Dodatkowo jest on przy wyjściu z regulatora zmostkowany z drugim przewodem, który idzie na kontrolkę, a drugi przewód z kontrolki pod stacyjkę do pinu 15. Druga nóżka kontrolki powinna być podłączona do masy.
W przypadku alternatora od Żuka (często montowanego w Ursusach C-330) zaleca się zakup elektronicznego regulatora do Żuka (RA 2DE), co zapewnia większy spokój i stabilność pracy.
Ostrówek K-162 C-360 wymiana prądnicy na alternator
Podłączenie Amperomierza
Amperomierz, np. od Ursusa C-385 z zakresem od -50 do +50, służy do monitorowania prądu ładowania i rozładowywania akumulatora. Błędy w podłączeniu mogą skutkować nieprawidłowymi odczytami.
Jeśli przez amperomierz płynie jedynie prąd obciążenia (to, co załączy się przez stacyjkę), wskazówka będzie cały czas pokazywać na minusie. Jeśli przewody podepnie się odwrotnie, wskazówka może iść w stronę +50 po włączeniu świateł, a po odpaleniu silnika nic się nie będzie działo. Prawidłowe podłączenie amperomierza powinno uwzględniać cały przepływ prądu z akumulatora i do akumulatora.
Światła Awaryjne i Przekaźnik Kierunkowskazów
Do świateł awaryjnych i kierunkowskazów używany jest przerywacz, np. model RWB-02 12V/max 180W 2x21W+4W+1,2W. Jego oznaczenia pinów to: 49a, 15, C2, 49, 31, C, 30. W przypadku problemów z podłączeniem lub gdy oryginalny schemat jest niedostępny, można wykorzystać multimetr do zidentyfikowania odpowiednich połączeń (np. zasilanie, masa, wyjścia na lampy).
Kontrolka Ciśnienia w Układzie Pneumatycznym
Kontrolka ciśnienia w układzie pneumatycznym jest ważnym elementem bezpieczeństwa, sygnalizującym spadek ciśnienia powietrza. Powinna świecić, jeśli ciśnienie powietrza spadnie poniżej pewnej wartości, najczęściej 4 lub 5 atm.
