Prawidłowe funkcjonowanie układu kierowania w maszynach budowlanych, takich jak ładowarki teleskopowe JCB 530 (i podobne modele, np. JCB 527-58 Agri), jest fundamentalne dla bezpieczeństwa i efektywności pracy. Niniejszy artykuł opisuje typowy problem z czujnikiem skrętu, szczegółowy proces jego diagnostyki oraz skuteczne rozwiązanie, oparte na praktycznych doświadczeniach.
Problem z układem kierowania i objawy usterki
Użytkownik zgłosił problem, w którym skręt kół maszyny pozostawał zablokowany w trybie "circle", uniemożliwiając zmianę na inny tryb kierowania. Pomimo tego, że fizyczny przełącznik trybów był sprawny, na wyświetlaczu maszyny pojawiała się sygnalizacja wskazująca na próbę przejścia w inny tryb. Podłączenie narzędzia diagnostycznego Texa potwierdzało zmianę sygnału z przełącznika, jednak brakowało możliwości podglądu na dane z czujników zlokalizowanych przy siłownikach.
Charakterystyka czujników skrętu w JCB 530

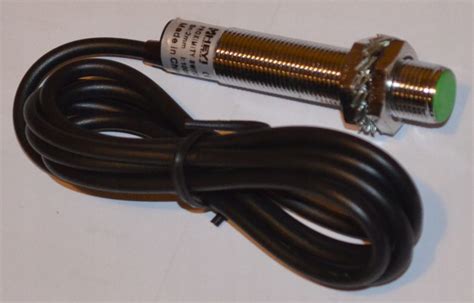

W przeciwieństwie do starszych modeli JCB, gdzie często stosowano 3-przewodowe czujniki z wbudowaną kontrolką ułatwiającą diagnostykę, nowsze maszyny, takie jak JCB 530, wyposażone są w 6-przewodowe czujniki zbliżeniowe. Ich zasada działania jest bardziej złożona i wymaga, aby koła były ustawione "na wprost" przed zmianą trybu kierowania. Ma to na celu zapobieganie niekontrolowanym ruchom i "galimatiasowi w ustawieniu kół".
W układzie kierowania JCB 530 zastosowano dwa takie czujniki zbliżeniowe. Kluczowe jest, że element ruchomy, który jest wykrywany przez czujnik i sygnalizuje sterownikowi ustawienie kół na wprost, znajduje się na siłowniku, a nie na samej osi koła.
Szczegółowa diagnostyka i lokalizacja uszkodzenia
Początkowym wyzwaniem był brak schematu elektrycznego, co utrudniało weryfikację sprawności czujników. Jednakże, dzięki pomiarom porównawczym przeprowadzonym we wtyczkach obu czujników oraz wtyczkach wiązek elektrycznych, możliwe stało się określenie ich stanu. Co ciekawe, początkowe pomiary wskazywały na identyczne parametry obu czujników.
Przełom w diagnostyce nastąpił po fizycznej zamianie miejscami czujników (tył/przód). Po tej operacji funkcja kierowania została przełączona, co jednoznacznie wskazało na uszkodzenie jednego z nich. Dalsze testy potwierdziły, że problematycznym elementem był tylny czujnik. W celu weryfikacji, użytkownik, mając czujniki poza swoimi docelowymi miejscami montażu, symulował ich działanie poprzez przykładanie kawałka metalu. Po przyłożeniu metalu do tylnego czujnika, tylne koła przestały się skręcać, co świadczyło o jego aktywacji i potwierdzeniu problemu z nim związanego. Brak było takiej reakcji w przypadku czujnika przedniego.
Egzamin praktyczny UDT - wózki jezdniowe podnośnikowe - praktyka ładowarka teleskopowa.
Funkcja poszczególnych czujników skrętu
Zrozumienie specyficznej roli każdego z czujników okazało się kluczowe dla rozwiązania problemu:
- Tylny czujnik jest niezbędny do prawidłowej zmiany trybu kierowania z pozycji "kraba" i "circle" na tryb kierowania wyłącznie przednimi kołami.
- Przedni czujnik pełni analogiczną funkcję, umożliwiając przełączanie na inne tryby skrętu.
Rozwiązanie problemu i koszty
Po zdiagnozowaniu uszkodzonego tylnego czujnika, zakupiono nowy, oryginalny czujnik. Koszt oryginalnego elementu wraz z przesyłką wyniósł około 530 zł, podczas gdy dostępny zamiennik kosztował około 240 zł. Po wymianie czujnika i jego precyzyjnej regulacji, układ kierowania zaczął działać prawidłowo.
Stary czujnik został rozebrany, co pozwoliło na identyfikację wyprowadzeń (masa, plus, wyjście) na płytce drukowanej. Taki wgląd w wewnętrzną budowę czujnika może być przydatny w przyszłych naprawach czy zrozumieniu jego działania.
