Prawidłowe ustawienie pługa i innego osprzętu ma kluczowe znaczenie dla efektywności pracy, oszczędności paliwa oraz komfortu operatora ciągnika. Odpowiednia regulacja umożliwia optymalne wykorzystanie mocy maszyny i minimalizuje obciążenia układów mechanicznych. W niniejszej artykule omówiono szczegółowo różne aspekty ustawienia ciągnika i narzędzi, a także przedstawiono rozwiązania problemów napotykanych podczas pracy.
Przygotowanie ciągnika i pługa do orki

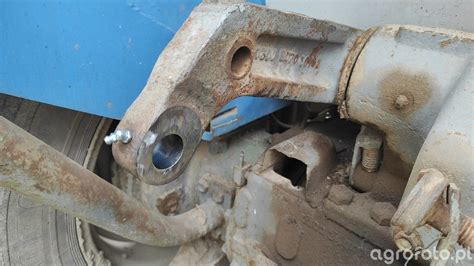

Zanim pług zostanie zawieszony na ramionach podnośnika, ciągnik powinien być odpowiednio przygotowany, aby tworzył z pługiem zwarty agregat. Przeguby dolnych cięgieł trójpunktowego układu zawieszenia ciągnika należy za pomocą wieszaków ustawić na jednakowej wysokości od podłoża. Przestawiając wieszaki do tyłu, zmniejsza się obciążenie układu hydraulicznego ciągnika.
Odpowiednie ustawienie wieszaków powinno umożliwiać opuszczanie dolnych cięgieł na około 20 cm poniżej osi zawieszenia pługa (dla wymaganej głębokości pracy pługa), a jednocześnie zapewniać wystarczającą wysokość podnoszenia cięgieł do transportu i obrotu pługa obracalnego. Należy też wyregulować łańcuchy ograniczające dolne cięgła ciągnika tak, aby pług w czasie pracy mógł się łatwo odchylać na boki.
Rozstaw kół ciągnika
Rozstaw kół ciągnika należy dostosować do szerokości pierwszej skiby danego typu pługa. Rozstaw kół przednich nie może być przy tym mniejszy od rozstawu kół tylnych. Przeciwnie, może być nawet nieco szerszy, mierząc od wewnątrz, do około 10 cm.
Wypoziomowanie pługa
Podstawowym warunkiem prawidłowej pracy każdego pługa jest jego wypoziomowanie w kierunku podłużnym i poprzecznym. Rama dobrze ustawionego pługa powinna być podczas orki równoległa do pola. Regulacji podłużnej dokonuje się za pomocą łącznika górnego, który można skracać lub wydłużać. Równoległe ułożenie ramy można na równym polu skontrolować za pomocą poziomicy. Przy zmianie głębokości orki ustawienie ramy pługa wymaga każdorazowo kontroli.
Jednym ze wskaźników prawidłowego ustawienia pługa jest położenie łącznika górnego. Podczas orki musi on znajdować się idealnie w osi ciągnika. Można to łatwo skontrolować, patrząc na łącznik z kabiny ciągnika.

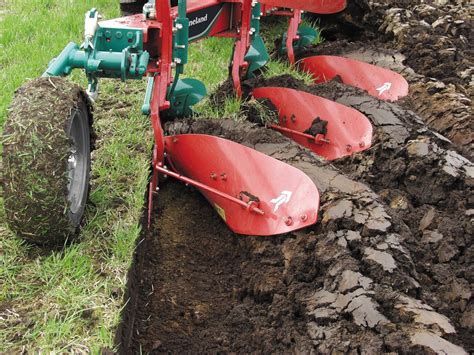

W kierunku poprzecznym pług zagonowy poziomuje się prawym wieszakiem układu zawieszenia, którego długość zależy od głębokości orki, albo śrubą zderzakową lub nakrętką na siłowniku w pługach obracalnych. Po wyregulowaniu pługa grządziele korpusów powinny być prostopadłe do terenu. Można to sprawdzić, patrząc od tyłu na zagłębiony pług.
Ustawienie punktu zbieżności
Przy optymalnym połączeniu pługa z ciągnikiem, punkt przecięcia się prostych wychodzących z cięgieł dolnych i łącznika górnego powinien znajdować się w pobliżu przedniej osi ciągnika. Można to ocenić, patrząc z boku. Dla ciągnika z napędem na dwie osie (4x4) punkt zbieżności wypada w osi przedniej, natomiast dla ciągnika z napędem na jedną oś - bliżej tylnej osi. Pług zawieszany należy podłączyć tak, aby punkt zbieżności wypadał bliżej przedniej osi, zaś dla pługa pół-zawieszanego punkt zbieżności powinien znajdować się bliżej tylnej osi.
Regulacja szerokości orki
Po wypoziomowaniu pługa należy ustawić szerokość orki. Służą do tego dwie regulacje: poprzeczna (ustawianie szerokości pierwszej skiby) i podłużna.
- Regulacja poprzeczna: Wykonuje się ją zwykle za pomocą wrzeciona suwaka lub śruby rzymskiej, przesuwając ramę z korpusami tak, aby dziób lemiesza pierwszego korpusu był oddalony od ścianki bruzdy poprzedniego przejazdu na odległość równą nominalnej szerokości korpusu. Ściąganie pługa na caliznę świadczy o tym, że pierwsza skiba jest ustawiona za szeroko.
- Regulacja podłużna: Polega na ustawieniu pługa pod takim kątem, aby uzyskać nominalną szerokość roboczą i optymalny nacisk płozy na ściankę bruzdową. Odchylenie ramy pług ustawia się za pomocą śruby regulacyjnej (cylindra bocznego) tak, aby płóz ostatniego korpusu zostawił wyraźny ślad na ściance bruzdowej, ale nie zagłębiał się w nią nadmiernie. Jeśli po zagłębieniu pługa przodek wraz z cięgnami dolnymi przemieszcza się od osi ciągnika w stronę niezaoranego pola, należy skrócić śrubę odchylania ramy (cylinder boczny). W wypadku przemieszczania się przodka z cięgnami w stronę pola zaoranego, śrubę odchylania ramy należy wydłużyć.
Nowoczesne technologie w regulacji pługa
W nowoczesnych pługach pożądana jest również możliwość regulacji szerokości orki i położenia punktu pociągowego. Położenie punktu pociągowego, odpowiedzialnego za zrównoważenie pługa, ustalane jest głównie za pomocą śruby do regulacji podłużnej ramy, co pozwala na ograniczenie sił bocznych działających na ciągnik i zmniejszenie poślizgów kół ciągnika. Jeśli pług jest dobrze wyregulowany, traktorzysta w czasie orki może nawet zdjąć ręce z kierownicy, a ciągnik z pługiem i tak pojedzie po linii prostej.
W miarę zużywania się części roboczych pługa (płozy, lemiesze), należy korygować ustawienie pługa. Po przestawieniu szerokości roboczej korpusów również trzeba odpowiednio zmienić (śrubą rzymską lub hydraulicznie) kąt nachylenia ramy względem układu zawieszenia. Wprawdzie producenci pługów podają długość śrub regulacyjnych ramy dla poszczególnych szerokości skib, ale są to wartości orientacyjne, gdyż zrównoważenie pługa zależy od oporu gleby.

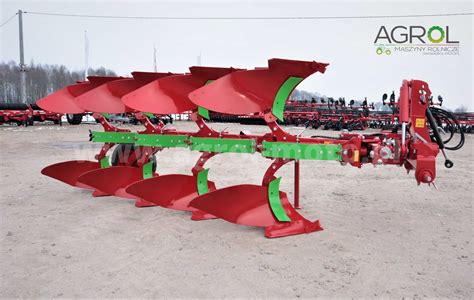

Obecnie produkowane są pługi ze stałą szerokością roboczą korpusów, z szerokością regulowaną skokowo i z płynną regulacją szerokości. Coraz częściej spotyka się mechanizmy umożliwiające płynną zmianę szerokości orki (od 30 do 55 cm), co ułatwia dostosowanie pługa do mocy ciągnika i warunków glebowych. Korpusy przestawiane są za pomocą systemu mechanizmów równoległowodowych, które przy obrocie ramy obracają je w przeciwnym kierunku o taki sam kąt. Mechanizmy te mogą być przestawiane ręcznie za pomocą śruby lub siłownikiem hydraulicznym, sterowanym z kabiny ciągnika. Znajdujący się z przodu wskaźnik informuje operatora o ustawieniach pługa. Niektóre pługi mają w pełni zautomatyzowane systemy regulacji, pozwalające jednym przestawieniem dźwigni zmienić położenie ramy łącznie z samoregulacją wszystkich podzespołów, dostosowującą ich ustawienie do nowej szerokości roboczej.
Możliwość płynnej regulacji szerokości orki w czasie pracy bardzo ułatwia omijanie przeszkód i pracę na polach o nieregularnym kształcie. Warto wiedzieć, że zmniejszanie szerokości orki tylko w niewielkim stopniu ogranicza opory, powoduje za to znaczny spadek wydajności. Okazuje się więc, że orka wąskoskibowa jest energochłonna. Zmniejszanie szerokości roboczej powinno być zatem stosowane w ograniczonym zakresie, tylko wówczas, gdy jest konieczne. Przy zwiększeniu szerokości skiby np. z 35 do 45 cm, ogólna szerokość orki zwiększa się o 30 proc., a zużycie paliwa, z uwzględnieniem zwiększonej wydajności, może zmaleć nawet o 20 proc. Wynika z tego, że pługami o zmiennej szerokości należy orać jak najszerzej, dostosowując oczywiście szerokość do siły uciągu ciągnika (najlepiej, gdy jest obciążony w 80 proc.) i warunków.
Rodzaje regulacji głębokości orki
W pługach ciągnikowych stosowane są 3 rodzaje regulacji głębokości orki:
- Pozycyjna (kopiująca): Głębokość roboczą nastawia się za pomocą koła kopiującego lub podporowego (półzawieszane) oraz podnośnika hydraulicznego ciągnika. Regulacja pozycyjna zalecana jest na płaskim terenie, przy dużej zmienności zwięzłości gleby, która stawia znaczne opory podczas orki.
- Siłowa: Polega na dociążeniu kół napędowych ciągnika ciężarem pługa i zwiększeniu przez to jego siły uciągu (koło kopiujące musi być uniesione). Stosowana jest tam, gdzie zachowanie jednakowej głębokości pracy nie jest najważniejsze. Wielkość oporu i wynikającą z tego głębokość orki ustawia się za pomocą dźwigni wewnętrznego obwodu hydraulicznego. Przy takim ustawieniu podnośnika głębokość orki zmienia się zależnie od oporu gleby.
- Mieszana: Jest połączeniem regulacji pozycyjnej i siłowej (koło kopiujące musi być uniesione). Pozwala jednocześnie wykorzystać zalety regulacji siłowej i pozycyjnej: reakcja podnośnika na zmiany oporu pługa jest mniejsza, a więc mniejsze są także zmiany głębokości. Orka z regulacją siłową w stosunku do regulacji kopiującej daje wzrost wydajności przy jednoczesnym zmniejszeniu zużycia paliwa do 10 proc. Regulację mieszaną należy stosować podczas orki na polach pofałdowanych i o zmiennej zwięzłości gleby. Często możliwy jest wybór regulacji mieszanej w dwu wariantach: z przewagą regulacji siłowej lub pozycyjnej. Przewagę tej drugiej stosuje się np. w określonych warunkach glebowych.
Jak ustawić pług? 👉Czy Ty i twój ojciec robicie to poprawnie!? 👉Gregorie Besson Rover 40 od Korbanek
Ustawienie sprzęgła w ciągniku
Bez właściwego ustawienia sprzęgła ciągnik nie będzie działał tak jak należy, dlatego warto się do tej czynności przyłożyć z należytą starannością, tym bardziej, że nie jest to bardzo skomplikowane.

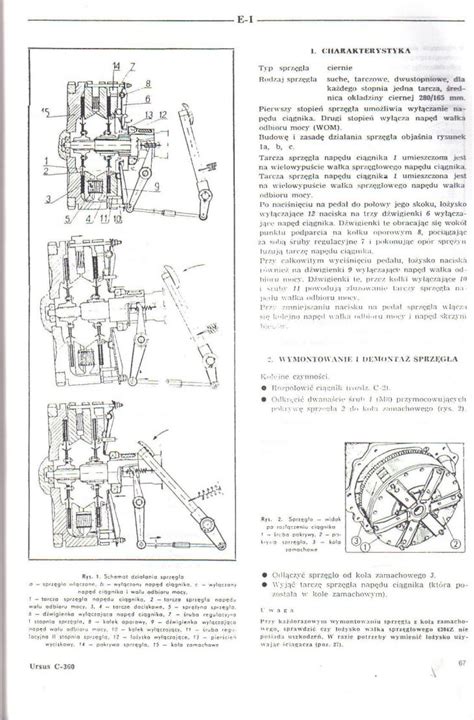

Regulacja sprzęgła w Ursusie C-360
Kiedy sprzęgło w Ursusie C-360 zostało już wymienione, a ciągnik jest złożony, kolejną czynnością jest wyregulowanie sprzęgła, co nawet laikowi nie powinno sprawić problemu. Pierwszą czynnością powinien być demontaż klapki rewizyjnej od sprzęgła, która znajduje się po lewej stronie obudowy, zaraz za silnikiem.
Łapki, czy też inaczej palce sprzęgła, są ustawione naprzemiennie - trzy łapki odpowiadają za sprzęgło pierwszego stopnia, a drugie trzy za sprzęgło drugiego stopnia. Kluczowe jest prawidłowe sprawdzenie i ustawienie luzu łożyska sprzęgła. Dla sprzęgła pierwszego stopnia luz między łożyskiem a palcami sprzęgła (tzw. łapkami) powinien wynosić 4 mm, a dla drugiego stopnia 10 mm. Do mierzenia odległości najlepszym i najprostszym rozwiązaniem będzie wykonanie przyrządów pomiarowych, np. ze wzorników. Kiedy wszystkie łapki będą już ustawione, należy również zadbać o właściwe ustawienie długości cięgła łączącego skrzynię z pedałem sprzęgła.
Typowe problemy ze sprzęgłem w C-360
Jednym z najczęstszych problemów ze sprzęgłem w C-360 są trudności w zmianie biegów, które mogą być spowodowane niewłaściwym ustawieniem luzu łożyska lub zużytymi elementami. Innym istotnym problemem jest ślizganie się sprzęgła, które może być efektem niewłaściwej regulacji (lub zużycia tarcz sprzęgłowych). Objawia się to tym, że silnik pracuje, ale ciągnik nie przyspiesza. Warto również zwrócić uwagę na hałas wydobywający się z okolic sprzęgła, co może sugerować uszkodzenie łożysk lub innych komponentów.
Regulacja sprzęgła w Zetorze 5211
Aby prawidłowo ustawić sprzęgło w Zetorze 5211, konieczne jest zastosowanie precyzyjnego i systematycznego podejścia. Odpowiednia regulacja sprzęgła jest kluczowa dla wydajności i długowieczności układu napędowego ciągnika. Proces ten zaczyna się od przygotowania, które obejmuje wyłączenie silnika oraz odłączenie akumulatora, aby zapobiec przypadkowemu uruchomieniu. Ważne jest również, aby ciągnik stał na płaskiej i stabilnej powierzchni, a miejsce pracy było odpowiednio zabezpieczone.
Jednym z najważniejszych kroków jest dokładne zmierzenie luzu sprzęgła, który należy dostosować zgodnie z zaleceniami producenta. Użycie precyzyjnych narzędzi pomiarowych, takich jak suwmiarka, jest niezbędne do sprawdzenia luzu między dźwignią sprzęgła a łożyskiem. Prawidłowy luz zapobiega problemom, takim jak trudności w zmianie biegów czy nadmierne zużycie komponentów.
Krok po kroku: Przygotowanie do regulacji sprzęgła
Przed przystąpieniem do regulacji sprzęgła należy wykonać kilka ważnych kroków przygotowawczych. Po pierwsze, upewnij się, że ciągnik znajduje się na płaskiej i stabilnej powierzchni. Po drugie, wyłącz silnik i odłącz akumulator, aby uniknąć przypadkowego uruchomienia maszyny.
Mierzenie luzu sprzęgła: Klucz do prawidłowej regulacji
Dokładne mierzenie luzu sprzęgła jest kluczowe dla prawidłowej regulacji w Zetorze 5211. Aby to zrobić, należy użyć precyzyjnych narzędzi pomiarowych, takich jak suwmiarka lub specjalistyczny wskaźnik. Pomiar polega na sprawdzeniu odległości między dźwignią sprzęgła a łożyskiem zwalniającym, co pozwala na ustalenie, czy luz jest zgodny z zaleceniami producenta. Ważne jest, aby podczas pomiaru zachować ostrożność i dokładność, ponieważ niewłaściwe wartości mogą prowadzić do problemów z działaniem sprzęgła. W przypadku zbyt dużego luzu może wystąpić trudność w zmianie biegów, natomiast zbyt mały luz może prowadzić do niepożądanych poślizgów.
Środki ostrożności i narzędzia
Przed przystąpieniem do regulacji sprzęgła w Zetorze 5211, należy podjąć kilka ważnych środków ostrożności. Po pierwsze, upewnij się, że ciągnik jest wyłączony i kluczyk jest wyjęty ze stacyjki, aby uniknąć przypadkowego uruchomienia silnika. Po drugie, sprawdź, czy ciągnik stoi na płaskiej, stabilnej powierzchni, co zapewni bezpieczeństwo podczas pracy. Do prawidłowego przeprowadzenia regulacji sprzęgła w Zetorze 5211 potrzebne będą odpowiednie narzędzia, w tym suwmiarka do pomiaru luzu sprzęgła, klucz dynamometryczny do precyzyjnego dokręcania śrub oraz narzędzia do regulacji linki sprzęgła.
Typowe pułapki podczas regulacji sprzęgła
Podczas regulacji sprzęgła w Zetorze 5211, można napotkać kilka typowych pułapek, które mogą prowadzić do problemów. Jednym z najczęstszych błędów jest niewłaściwy pomiar luzu, co może skutkować trudnościami w zmianie biegów lub niepożądanym poślizgiem sprzęgła. Innym problemem jest zbyt luźne lub zbyt napięte ustawienie linki sprzęgła, co również wpływa na jego działanie.
Sprawdzanie efektów i regularne kontrole
Aby zweryfikować skuteczność regulacji sprzęgła w Zetorze 5211, należy przeprowadzić kilka prostych testów. Po pierwsze, uruchom ciągnik i sprawdź, jak sprzęgło działa podczas zmiany biegów. Powinno to być płynne, bez opóźnień czy zacięć. Dodatkowo, zwróć uwagę na dźwięki wydawane przez sprzęgło podczas pracy. Jeśli słychać niepokojące odgłosy, może to sugerować, że regulacja nie została przeprowadzona prawidłowo.
Regularne kontrole sprzęgła w Zetorze 5211 są kluczowe dla zapewnienia jego prawidłowego działania i długowieczności. Należy przeprowadzać inspekcje co 500 godzin pracy, aby zidentyfikować wszelkie oznaki zużycia lub uszkodzenia. Podczas kontroli warto zwrócić uwagę na stan tarcz sprzęgłowych oraz łożyska zwalniającego, ponieważ ich uszkodzenie może prowadzić do problemów z działaniem sprzęgła. Wczesne wykrycie problemów pozwala na szybką interwencję i może zapobiec kosztownym naprawom w przyszłości.
Wskazówki dotyczące konserwacji sprzęgła
Aby przedłużyć żywotność sprzęgła, warto stosować kilka prostych zasad konserwacji. Po pierwsze, regularnie sprawdzaj luz sprzęgła i dostosowuj go zgodnie z zaleceniami producenta. Po drugie, dbaj o czystość wszystkich komponentów, aby uniknąć zanieczyszczeń, które mogą wpływać na działanie sprzęgła.
Nowoczesne technologie w konserwacji sprzęgła
W dzisiejszych czasach, wykorzystanie nowoczesnych technologii może znacznie poprawić proces konserwacji sprzęgła w Zetorze 5211. Przykładem są czujniki do monitorowania stanu sprzęgła, które mogą dostarczać danych w czasie rzeczywistym na temat jego wydajności i zużycia. Te inteligentne systemy mogą informować użytkowników o potrzebie przeprowadzenia konserwacji, co pozwala na szybsze reagowanie na ewentualne problemy i minimalizowanie ryzyka awarii.
Dodatkowo, integracja systemów diagnostycznych z oprogramowaniem do zarządzania flotą może pomóc w analizie danych dotyczących użytkowania sprzęgła. Dzięki temu można przewidzieć, kiedy sprzęgło będzie wymagało regulacji lub wymiany, co pozwala na lepsze planowanie serwisów i zmniejszenie kosztów eksploatacji.
Łącznik centralny i haki TUZ

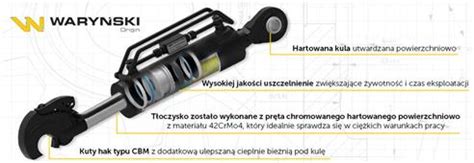

Użytkownicy często rozważają wymianę standardowego łącznika centralnego na hydrauliczny, ceniąc sobie wygodę regulacji narzędzi z siedzenia kierowcy. W szczególności, górny siłownik okazuje się rewelacją przy regulacji pługa lub glebogryzarki, a także zapewnia większą siłę na widłach niż podnoszenie dolnymi ramionami.
Dyskusje na forach często dotyczą zastosowania łącznika centralnego z hakiem oraz dolnych zawiesi również uzbrojonych w haki. Rozwiązanie to ma ułatwić podczepianie naprzemiennie narzędzi przystosowanych do kategorii I i II TUZ poprzez proste przełożenie kul. Należy jednak zwrócić uwagę na konieczność poprawy ustawienia kątowego haków (przecięcie i ponowne spawanie), jeśli ramiona nie są identyczne z oryginałami, co może powodować problemy przy zapinaniu sprzętu z najszerszym rozstawem "jabłuszek".
W przypadku narzędzi kategorii I, używanie haków jest skuteczne. Jednak w przypadku kategorii II, wraz ze wzrostem średnicy sworzni rosną też średnice kulek, co może wymagać modyfikacji. Niektórzy użytkownicy zgłaszają, że dolne kulki z kołnierzami nie zawsze się sprawdzają.
Modyfikacje cięgien i łączników
Często pojawia się potrzeba wymiany oczek na siłowniku, jeśli odległość pomiędzy blachami jest większa od średnicy cylindra. Można wtedy dospawać takie same jak przy śrubie rzymskiej, odciąć przy siłowniku ucho, wstawić kawałek blachy i pospawać całość, lub wstawić element od śruby rzymskiej z jednej strony.
Niektórzy użytkownicy poszukują łącznika centralnego o niestandardowej długości, np. minimalnej 400 mm, podczas gdy gotowe dostępne mają co najmniej 500 mm. W takich sytuacjach rozważa się dorabianie łącznika na zamówienie.
Pojawia się również pomysł na modyfikację dolnego cięgła, polegającą na jego wygięciu o 90 stopni oraz zmianie sposobu mocowania haka, co ułatwiłoby ustawienie kąta haka względem "jabłuszek".
Maksymalny rozstaw dolnych cięgieł (np. 620 mm) może uniemożliwiać dopasowanie pod kategorię II, chyba że zastosuje się specjalne patenty, jak te widoczne na niektórych zawieszeniach TUZ.
Jak ustawić pług? 👉Czy Ty i twój ojciec robicie to poprawnie!? 👉Gregorie Besson Rover 40 od Korbanek
Rozwiązywanie problemów z układem hydraulicznym i podnośnikiem
Użytkownicy ciągników często napotykają problemy z układem hydraulicznym. Po wymianie pompy i rozdzielacza w podnośniku C-335, użytkownik zauważył, że urządzenie działa poprawnie na poziomie, ale wolno podnosi na pochyłościach, nawet przy dużym gazie. W takim przypadku, mimo że olej w układzie jest czysty i jego poziom jest maksymalny, problem może leżeć w niedostatecznym ciśnieniu lub nieszczelnościach wewnętrznych.
Inny użytkownik zgłasza problem z podnośnikiem w ciągniku C-360 3P, który po godzinie pracy z talerzówką przestaje podnosić lub utrzymywać narzędzie na niskich obrotach, a działa poprawnie przy pełnym gazie. Może to wskazywać na przegrzewanie się oleju hydraulicznego, zużycie pompy lub rozdzielacza, które przy niskich obrotach nie są w stanie zapewnić wystarczającego przepływu lub ciśnienia.
W przypadku pługa obrotowego Niemayer 3 skibowego podłączonego do ciągnika C-385, gdzie ciśnienie na wyjściu wynosi 150 bar na wolnych obrotach, wolny obrót pługa może sugerować, że ciśnienie jest wystarczające, ale przepływ oleju jest zbyt mały, lub problem leży w hydraulice samego pługa (np. uszczelki w siłownikach obrotu).
