W świecie motoryzacji istnieją usterki budzące prawdziwy niepokój, a jedną z najpoważniejszych awarii jest uszkodzenie uszczelki pod głowicą. Ten niewielki, lecz niezwykle istotny element silnika, znany także jako uszczelka głowicy cylindrów lub w skrócie UPG, pełni kluczową funkcję w każdej jednostce napędowej, w tym w ciągnikach rolniczych.
Czym jest uszczelka pod głowicą i jaką pełni rolę?

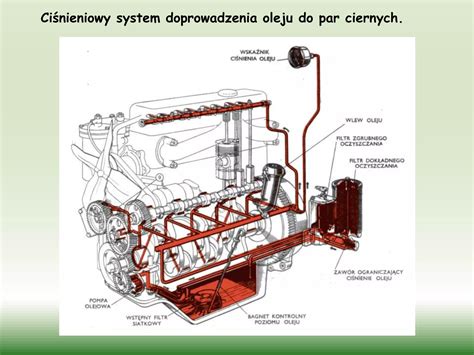

Uszczelka pod głowicą to bardzo specjalistyczne uszczelnienie znajdujące się pomiędzy blokiem silnika a jego głowicą. Jej głównym zadaniem jest zapewnianie całkowitej szczelności w miejscu połączenia tych dwóch bardzo ważnych elementów. Ta niepozorna część musi wytrzymać ekstremalne warunki, takie jak wysokie ciśnienia panujące w komorach spalania. Odpowiada ona także za oddzielenie kanałów olejowych, płynu chłodzącego oraz cylindrów, zapobiegając w ten sposób mieszaniu się płynów eksploatacyjnych - oleju silnikowego, płynu chłodniczego oraz gazów spalinowych. Prawidłowo działająca uszczelka pod głowicą jest zatem niezbędna dla sprawnej i długotrwałej pracy jednostki napędowej.
W ciągnikach rolniczych, które często pracują pod dużym obciążeniem przez wiele godzin, materiał uszczelki jest poddawany ciągłym cyklom termicznym. Uszczelka pod głowicę pełni rolę bariery, która musi wytrzymać ekstremalne warunki pracy - wysokie ciśnienie w komorze spalania oraz zmienne temperatury. Wymagające warunki pracy sprawiają, że uszczelka głowicy cylindrów musi być wykonana z odpowiedniego materiału, najczęściej z kilku warstw kompozytów czy metali.
Definicja i konsekwencje awarii UPG
Awaria uszczelki pod głowicą, czyli popularna awaria UPG, to jedna z najpoważniejszych usterek silnika. Polega ona na utracie szczelności pomiędzy blokiem silnika a jego głowicą na skutek uszkodzenia samej uszczelki głowicy cylindrów. Prowadzi to do niekontrolowanych i bardzo niechcianych mieszań płynów eksploatacyjnych, głównie oleju silnikowego, płynu chłodniczego oraz gazów spalinowych. Niestety, konsekwencje takiej awarii mogą być bardzo poważne dla całej jednostki napędowej.
Jeśli uszczelka ulegnie uszkodzeniu, dochodzi do nieszczelności, które mogą prowadzić do mieszania się płynu chłodniczego z olejem silnikowym. Taka sytuacja drastycznie obniża właściwości smarne oleju, co w krótkim czasie może doprowadzić do zatarcia silnika. Olej silnikowy rozrzedzany płynem chłodzącym traci swoje właściwości ochronne i nie jest w stanie zapewnić ochronnego filmu pomiędzy pracującymi częściami silnika. Ponadto, olej silnikowy może przedostawać się do układu chłodzenia i mieszać się z płynem chłodniczym, co pogarsza warunki pracy układu chłodzenia i może prowadzić do przegrzania silnika, a także uszkodzenia uszczelnień pompy cieczy chłodzącej i uszczelek termostatu (olej silnikowy niszczy uszczelki gumowe).
Z racji tego, że obniża się poziom płynu chłodzenia, silnikowi grozi przegrzanie i zatarcie. Na skutek przepalenia uszczelki do układu chłodniczego mogą dostawać się spaliny, co prowadzi do "zapowietrzenia" płynu chłodzącego i gwałtownego wzrostu temperatury silnika.
Charakterystyczne objawy uszkodzonej uszczelki pod głowicą
Niezwykle ważne jest szybkie rozpoznanie problemu, gdyż objawy uszkodzonej uszczelki pod głowicą powinny zaalarmować każdego operatora ciągnika. Ich zignorowanie może skutkować nawet całkowitym zniszczeniem silnika. Wczesna diagnostyka UPG to klucz do ograniczenia kosztów naprawy.
Istnieje kilka charakterystycznych symptomów, które powinny wzbudzić czujność:
- Nietypowy kolor spalin: Gęsty, biały dym z rury wydechowej, szczególnie po uruchomieniu silnika.
- Systematyczny ubytek płynu chłodniczego: Może być spowodowany wyciekami przez uszkodzoną uszczelkę.
- Bulgotanie w zbiorniczku wyrównawczym: Wskazuje na przedostawanie się spalin do układu chłodzenia.

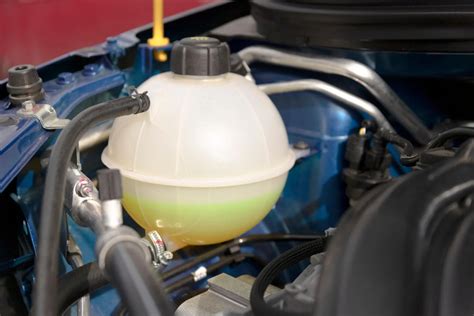

- Obecność oleju w płynie chłodniczym: Widoczne jako tłuste plamy na zbiorniczku wyrównawczym lub na korku.
- "Masło" pod korkiem wlewu oleju: Jasna emulsja, która zbiera się na korku wlewu oleju lub w zbiorniczku wyrównawczym płynu chłodniczego, świadczy o mieszaniu się oleju z płynem.
- Przegrzewanie silnika: Częsty symptom awarii UPG, zwłaszcza gwałtowny wzrost temperatury.
- Nierówna praca silnika: Falowanie obrotów na biegu jałowym.
- Spadek mocy silnika: Kierowcy mogą odczuwać znaczący spadek osiągów.
- Rosnące spalanie: Nieefektywne spalanie paliwa.
Warto pamiętać, że wszystkie wymienione wyżej objawy mogą występować także w przypadku zupełnie innych awarii. Przykładowo, ubywanie płynu chłodzącego może być spowodowane nieszczelnościami w układzie, a tłusta maź pod korkiem oleju przez jazdę na krótkich trasach, zwłaszcza jesienią i zimą. Dlatego precyzyjna diagnostyka jest kluczowa.
Diagnostyka uszkodzonej uszczelki pod głowicą
W przypadku podejrzenia uszkodzonej uszczelki pod głowicą niezbędna jest precyzyjna diagnostyka. Mechanicy korzystają z dwóch głównych metod ostatecznego potwierdzenia diagnozy:
Tester szczelności uszczelki głowicy CO2
Jednym z najskuteczniejszych narzędzi jest specjalny tester szczelności uszczelki głowicy CO2. Jest to proste, a zarazem miarodajne urządzenie diagnostyczne, które pozwala na szybkie wykrycie obecności dwutlenku węgla w układzie chłodzenia silnika. Jeśli uszczelka pod głowicą jest uszkodzona, spaliny z cylindrów przedostają się do płynu chłodniczego. Tester CO2 wykorzystuje specjalny płyn reakcyjny, który zmienia swój kolor w kontakcie nawet z niewielkimi ilościami dwutlenku węgla. Dodatni wynik testu na obecność CO2 w układzie chłodzenia jest silnym wskazaniem na awarię UPG, co wymaga dalszej, szczegółowej weryfikacji. Użycie testera pozwala często uniknąć kosztownej i czasochłonnej diagnostyki warsztatowej.
Kontrola kompresji
Po drugie, warto wykonać kontrolę kompresji. Mechanik wykręca z silnika jedną świecę żarową (w przypadku diesla) lub zapłonową (w przypadku benzyny), a następnie w jej miejscu umieszcza manometr. Badanie należy wykonać podczas pracy jednostki na biegu jałowym i powtórzyć dla każdego z cylindrów. Jeżeli test wykaże niskie ciśnienie w jednym lub kilku cylindrach, może to świadczyć o konieczności wymiany uszczelki. Wysokie ciśnienie (przeciętnie 9 barów w silniku benzynowym i nawet 23 bary w dieslu) świadczy o prawidłowej kompresji.
Sposób na sprawdzenie szczelności głowicy w samochodzie! #101_Napraw
Główne przyczyny uszkodzenia uszczelki pod głowicą w ciągniku
Uszkodzona uszczelka pod głowicą to problem, który najczęściej dotyka starsze maszyny z dużym przebiegiem, ale nie omija również młodszych pojazdów. Przyczyn awarii może być wiele, ale najczęściej wynikają one z błędów eksploatacyjnych, naturalnego zmęczenia materiału lub nieprawidłowo wykonanych wcześniejszych napraw.
Przegrzewanie silnika
Najczęstszym winowajcą jest przegrzewanie silnika. Wysoka temperatura powoduje odkształcenie głowicy i utratę szczelności uszczelki, co prowadzi do jej przepalenia. Przegrzanie może być spowodowane wieloma czynnikami, takimi jak:
- Awaria układu chłodzenia (np. usterka chłodnicy, przewodów z chłodziwem, termostatu lub wentylatora chłodnicy).
- Zanieczyszczona chłodnica, która nie efektywnie oddaje ciepła.
- Niski poziom płynu chłodniczego.
W ciągnikach, które często pracują w trudnych warunkach polowych i pod dużym obciążeniem, kluczowe jest dbanie o sprawność układu chłodzenia.
Naturalne zużycie materiału
Inną częstą przyczyną jest naturalne zużycie materiału uszczelki. W trakcie eksploatacji, uszczelka jest poddawana dużym obciążeniom mechanicznym i termicznym, co z czasem prowadzi do mikropęknięć i utraty właściwości uszczelniających. Choć producenci zazwyczaj przeliczają żywotność uszczelki na całe życie motoru, przedwczesna usterka może się zdarzyć.
Nieprawidłowy montaż lub wady fabryczne
Uszczelka może ulec awarii wskutek nieprawidłowego montażu. Niewłaściwe dokręcenie śrub głowicy podczas poprzedniego serwisu, zbyt mały moment dokręcania, czy niewłaściwa kolejność dokręcania powodują mikro-nieszczelności, które z czasem prowadzą do tzw. wydmuchania uszczelki. Niestaranne planowanie głowicy lub jej krzywizna, a także niewłaściwa jakość lub specyfikacja samej uszczelki (np. nieprzystosowana do splanowanej głowicy) mogą prowadzić do ponownych awarii, nawet po krótkim czasie eksploatacji.
Bywa również, że uszczelka lub sposób opracowania powierzchni jej styku okazuje się wadliwy fabrycznie, choć takie przypadki są rzadsze.
Problemy z układem wtryskowym lub zapłonowym
Źródłem problemów mogą się stać również zużyte lub popsute wtryskiwacze wymagające wymiany, ewentualnie źle ustawiona instalacja LPG (w silnikach przystosowanych do tego paliwa). Szczególnie gdy zaczną dostarczać do silnika zbyt bogatą mieszankę. Temperatura jej spalania jest za wysoka, co prowadzi do przegrzania motoru i wzrostu ciśnienia w komorze spalania. Podobnie, jeśli zapłon dochodzi w złym momencie, dochodzi do zwiększenia temperatury w komorze spalania, co może negatywnie wpływać na uszczelkę.
Nadmierne ciśnienie doładowania
W silnikach z turbodoładowaniem, takich jak te stosowane w niektórych ciągnikach, nadmierne ciśnienie doładowania z turbosprężarki może powodować zbyt wysokie ciśnienie w komorze spalania, co może doprowadzić do wydmuchania uszczelki.
Nierówność bloku silnika lub uszkodzenie śrub
Rzadziej, ale równie poważne, mogą być problemy z nierównością bloku silnika (tzw. progi) lub uszkodzenie śrub głowicy (pęknięte śruby, uszkodzone gwinty), które uniemożliwiają prawidłowe i trwałe uszczelnienie połączenia głowicy z blokiem.
Wymiana uszczelki pod głowicą: proces i koszty
Wymiana uszczelki pod głowicą to proces wymagający precyzji i specjalistycznej wiedzy. Jest to skomplikowana operacja, a jej koszt jest wysoki ze względu na szereg czynności, jakie trzeba wykonać. Rozmowa z mechanikiem zacznie się od kwoty czterocyfrowej, często oscylującej w granicach dwóch do trzech tysięcy złotych w przypadku prostego silnika.
Etapy naprawy
Po demontażu głowicy, konieczne jest sprawdzenie jej płaszczyzny. Tzw. planowanie głowicy wymaga precyzji, gdyż w przeciwnym razie może dojść do uszkodzenia powierzchni, a awarii uszczelki pod głowicą nie uda się skutecznie usunąć. Góra i dół silnika nie będą idealnie przylegać do siebie, przez co motor nie będzie trzymał kompresji. Niezbędne jest też planowanie głowicy, które może wykonać jedynie doświadczony mechanik w warsztacie.
Poza tym serwisant musi przeprowadzić demontaż rozrządu, zamontować nowy i odpowiednio go ustawić. To również zadanie dla specjalisty, który dysponuje odpowiednią wiedzą, narzędziami i informacją techniczną producenta auta, jak również specjalnymi blokadami rozrządu. Koszt wymiany uszczelki potęguje fakt, że mechanik musi wykonać szereg innych prac. Konieczne jest użycie nowych śrub służących do montażu głowicy do bloku silnika, ponieważ są one zazwyczaj jednorazowego użytku i podlegają rozciągnięciu podczas dokręcania. Należy także wymienić rozpięty napęd rozrządu (pasek lub łańcuch) z pompą cieczy chłodzącej.
Dodatkowe koszty
Do ceny samej uszczelki trzeba doliczyć koszt napędu rozrządu z pompą cieczy chłodzącej, koszt płukania układu chłodzenia, nowego oleju silnikowego, płynu chłodniczego, uszczelki pod pokrywą zaworów, a także nowych śrub. Wymiana uszczelki głowicy jest szczególnie droga w skomplikowanych silnikach, np. typu bokser czy V6, a także w silnikach, w których jest utrudniony dostęp do napędu rozrządu (co może wymagać wyjęcia całego silnika).
Zapobieganie awariom i wydłużanie żywotności uszczelki
Uszczelka pod głowicą pracuje w trudnym środowisku, dlatego jej żywotność w dużej mierze zależy od sposobu eksploatacji ciągnika i regularnych przeglądów. Podstawą jest utrzymywanie układu chłodzenia w pełnej sprawności - to oznacza kontrolę szczelności przewodów, stanu chłodnicy, działania wentylatora oraz regularną wymianę płynu chłodniczego. Równie istotny jest również sam styl jazdy i pracy maszyny - unikanie długotrwałej pracy pod maksymalnym obciążeniem bez odpowiedniego chłodzenia.
Nawet najlepsza uszczelka nie poradzi sobie z problemami wynikającymi z braku serwisu. Dlatego kontrola momentu dokręcenia śrub głowicy przy poważniejszych naprawach, używanie części o jakości oryginału oraz wykonywanie prac zgodnie z zaleceniami producenta to najlepszy sposób na wydłużenie jej żywotności. W przypadku ciągników Claas, kluczowe jest stosowanie dedykowanych elementów, które zapewniają idealne spasowanie.
Jeśli serwisujesz maszyny, pamiętaj o regularnym przeglądzie i wymianie elementów eksploatacyjnych na części zamienne do ciągników rolniczych, co pozwoli uniknąć awarii w trakcie najważniejszych prac polowych.
Pytania i odpowiedzi dotyczące wymiany UPG
- Czy po wymianie uszczelki pod głowicą trzeba wymieniać olej? Tak, jest to konieczne. Podczas awarii uszczelki płyn chłodniczy często miesza się z olejem, co trwale zmienia jego właściwości smarne.
- Czy śruby głowicy można użyć ponownie? Zazwyczaj nie. Śruby głowicy są elementami jednorazowego użytku. Po demontażu należy zamontować nowe, aby zapewnić prawidłowe i trwałe dokręcenie głowicy.
- Jak długo trwa wymiana uszczelki w ciągniku? Czas naprawy zależy od modelu ciągnika, stopnia skomplikowania silnika oraz konieczności planowania głowicy. Może to być od kilku godzin do nawet kilku dni roboczych.
- Czy mogę sam wymienić uszczelkę pod głowicą? Jeśli posiadasz odpowiednią wiedzę, doświadczenie, narzędzia (w tym klucz dynamometryczny) i instrukcję serwisową producenta, jest to możliwe. Jednak ze względu na złożoność i ryzyko poważnych błędów, które mogą prowadzić do kolejnych uszkodzeń silnika, zaleca się powierzenie tej pracy doświadczonemu mechanikowi.
