Ciągnik TZ-4K-14 to maszyna prosta i trwała, jednak jej eksploatacja i serwisowanie, zwłaszcza w zakresie układu paliwowego, mogą nastręczać problemów. Brakuje profesjonalnych opisów i danych technicznych silnika, a instrukcje obsługi często okazują się niewystarczające. Poniższy artykuł gromadzi kluczowe informacje dotyczące koła zamachowego oraz specyfiki ustawiania i diagnozowania układu wtryskowego w tym modelu.
Podstawy Ustawiania Kąta Wtrysku
W każdym silniku, w tym w dwusuwowym silniku TZ-4K-14, istnieją fundamentalne oznaczenia na kole zamachowym, które są niezbędne do prawidłowego ustawienia początku tłoczenia paliwa.
- Znak "0": Oznacza Górne Martwe Położenie (GMP) tłoka. Jest to punkt, w którym tłok znajduje się dokładnie na szczycie cylindra.
- Znak "D" (lub "P"): Na kole zamachowym pojawia się znak wtrysku "D", który wyznacza moment, w którym paliwo w kapilarze zaczyna się podnosić. Uznaje się, że GMP jest dokładnie w momencie, gdy na kole pojawia się znak "0".
Punkt początku wtrysku powinien być przed GMP, typowo między 20-35 stopni. W silniku TZ-4K-14 początek wtrysku powinien nastąpić około 6 cm na obwodzie koła zamachowego przed znakiem "0".
Specyfika Układu Rozrządu w Silniku TZ-4K-14

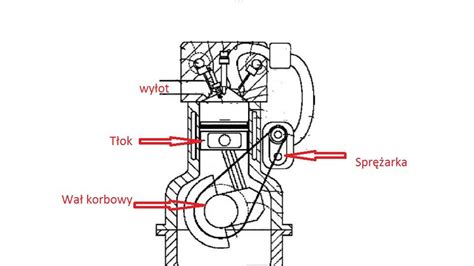

W tym silniku występuje coś na wzór wałka rozrządu, jednak nie jest to klasyczny wałek napędzany z kół zębatych, jak np. w Ursusach. Tutaj jest po prostu wał krzywkowy, podłączony do wału korbowego za pomocą wieloklinu, identycznego jak wałek odbioru mocy (WOM). Stanowi on przedłużenie wału korbowego. Praca pompy wtryskowej polega na tłoczeniu paliwa w chwili, kiedy krzywka na wale zaczyna podnosić rolkę pompy.
Istnieje możliwość, że wałek rozrządu (lub wał krzywkowy) jest źle włożony na tym wieloklinie, na przykład przestawiony o 180 stopni w swojej osi. Jeżeli pompa wtryskowa jest sprawna, należy szukać przyczyn problemów z ustawieniem właśnie w rozrządzie.
Typowe Problemy i Objawy Nieprawidłowego Ustawienia Wtrysku
Wielu użytkowników TZ-4K-14 boryka się z trudnościami w precyzyjnym ustawieniu kąta wtrysku, co manifestuje się szeregiem problemów:
- Trudności z uruchomieniem: Silnik nie chce zapalić. Po podgrzaniu świecy żarowej odpala, ale kopci na biało "jak świeca dymna" i po chwili gaśnie. Słychać wyraźnie, że "zapłon" następuje tylko parę razy, a reszta to obroty ze zmagazynowanego na kole zamachowym momentu obrotowego.
- Niestabilna praca: Cały czas tłoczy w okolicach punktu "0" na kole zamachowym, czyli GMP, raz parę mm przed, raz parę mm po. Bez podkładki wtrysk następował za wcześnie o kilkanaście stopni.
- Stukanie silnika: Silnik dość mocno stuka przy dodawaniu gazu i pod obciążeniem. Na wolnych obrotach jest w porządku, ale przy wchodzeniu na obroty silnik pracuje równo, lecz stuka, co bywa nazywane charakterystycznym stukaniem lub pukaniem.
- Biało-szary dym i niewłaściwe spalanie: Po odpaleniu dymi mocno na biało-szaro, dym jest mocno gryzący i wyrzuca paliwo wydechem, co świadczy o niepełnym spalaniu.
Regulacja kata wtrysku(1)
Metody Regulacji i Diagnostyki Układu Wtryskowego
Prawidłowe ustawienie i diagnoza układu wtryskowego są kluczowe dla efektywnej pracy silnika TZ-4K-14.
Regulacja Początku Wtrysku
Ustawienie pompki wtryskowej polega na regulacji początku wtrysku poprzez podniesienie jej wyżej lub niżej względem obudowy, za pomocą podkładania coraz grubszych podkładek. Jedna oryginalna podkładka pod pompą wtryskową może precyzyjnie ustawić początek tłoczenia. Jeżeli podkładki są "własnej roboty", mogą nie dawać odpowiednich efektów.
Punkt początku wtrysku ustala się obserwując moment, w którym paliwo pojawia się w króćcu (gdzie przykręca się przewód paliwowy), w chwili pokrycia się znaków na kole zamachowym z obudową (znak "D").
Diagnostyka i Serwis
- Regeneracja układu: Cały układ jest po regeneracji - w pompie poszła nowa sekcja, nowy zawór tłoczący, uszczelki, a we wtryskiwaczu nowa końcówka (oryginalne Motorpal). Ciśnienie wtryskiwacza powinno być ustawione na 140 kg/cm². Obniżenie ciśnienia wtryskiwacza częściowo zmieni moment wtrysku i spowoduje słabe rozpylenie paliwa.
- Odpowietrzenie układu: Zapowietrzony układ paliwowy jest częstą przyczyną problemów z rozruchem i pracą silnika.
- Metoda kapilarna: Aby ustalić rzeczywisty zapłon, zamiast wtryskiwacza montuje się cienką, przezroczystą rurkę. Bez oporów wtryskiwacza czy manometru pompa poda paliwo, a jego uniesienie w kapilarze w momencie pojawienia się znaku "D" na kole zamachowym świadczy o prawidłowym początku tłoczenia. Cała dawka jednego wtrysku to na rurce około 1,5 cm wysokości.
- Manometr: Możliwość pożyczenia manometru i wkręcenia go w pompę pozwoli sprawdzić jej zużycie oraz wydolność. Za pomocą manometru można także ustalić zapłon na podstawie wskazań ciśnienia.
- Stan techniczny części: Zużyte części, takie jak bieżnia wykorbienia, rolka popychacza pompy, mogą zmieniać moment wtrysku. Również luzy w napędzie pompy wtryskowej mogą być przyczyną problemów. Szczelność układu tłok-cylinder ma wpływ na spalanie i siłę silnika. Końcówka wtryskiwacza może nie pracować prawidłowo lub mieć niedrożne otwory, zwłaszcza jeśli silnik był sporadycznie użytkowany.
Montaż Koła Zamachowego i Sprzęgła
Koło zamachowe osadzone jest tam, gdzie trzeba i na sztywno. W przypadku prac serwisowych lub wymiany, ważne jest, aby dokładnie wiedzieć, jak w nim jest umieszczone łożysko, na którym jest podparty wałek sprzęgłowy. Przygotowania do wymiany silnika lub modyfikacji sprzęgła (np. na samochodowe) mogą wymagać stworzenia całej tarczy sprzęgłowej od nowa lub adaptacji wieloklinu z oryginalnego sprzęgła.
Eksploatacja, Dostępność Części i Modyfikacje
Kwestie Eksploatacyjne
Mimo solidnej konstrukcji, silnik TZ-4K-14 jest postrzegany jako problematyczny. Ma on wadę w postaci zaszlamiającej się pompy oleju, którą wystarczy przeczyścić po sezonie, aby uniknąć problemów. Należy pamiętać, że to dwusuw i niewolno go przegrzać. Seryjnie ma mokry wydech, więc należy pamiętać o regularnym dolewanie oleju (np. Lotos 15W40) przez wlew obok rozrusznika, gdzie powinien znajdować się bagnet.
Przy zapalaniu trzeba wcisnąć na maksa linkę gazu. Gdy ma ciężko, kopci na czarno, niekiedy ukazuje się niebieski dym ze smarowania tłoka i cieknie z wydechu. Jeśli ma jeszcze kompresję i nie jest przegrzany, radzi sobie z orką, kultywatorem 7 zębów, czy kosiarką o szerokości 1 metra. Seryjny silnik naprawdę mało pali.
Dostępność Części Zamiennych
Z częściami do TZ-4K-14 nie ma większych problemów. Istnieją sklepy, które sprzedają części i wysyłają je kurierem. Wiele części eksploatacyjnych można dostać w zwykłym sklepie z częściami do ciągników, a troszkę części pasuje z Zetora. Katalogi części są dostępne, a zamawiając części w specjalistycznych sklepach (np. w Skierniewicach) podaje się numer katalogowy. Choć niektóre strony internetowe ograniczają wysyłkę do Czech i Słowacji, biznes często nie odrzuca zysku, jeśli jest możliwość wysyłki poza granice.
Popularne Modyfikacje Silnika
Wielu właścicieli TZ-4K-14 decyduje się na wymianę oryginalnego silnika na alternatywne jednostki, co wymaga adaptacji:

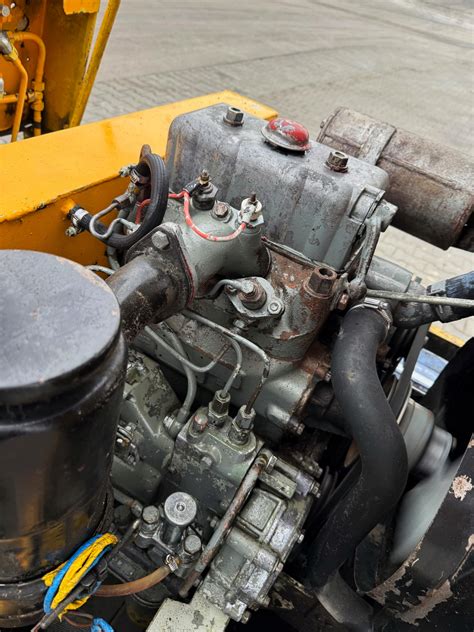

- Silnik z nośnika narzędzi RS09 (dwucylindrowy): Jest to popularna opcja, która zazwyczaj wymaga stworzenia specjalnej flanszy do połączenia z układem napędowym TZ-4K-14. Dwucylindrowy silnik do TZ-ki starczy aż nadto.
- Silnik z Multicara M22: Kolejna jednostka, którą niektórzy użytkownicy adaptują do ciągnika.
Takie modyfikacje pozwalają na zwiększenie mocy i poprawę ogólnej sprawności ciągnika, ale wymagają zaangażowania i wiedzy technicznej w zakresie adaptacji, w tym połączeń z kołem zamachowym i sprzęgłem.
