Układ hydrauliczny w ciągniku Ursus C-330 to prosta, ale wyjątkowo niezawodna konstrukcja, która od lat sprawdza się w pracach rolniczych. Hydraulika w tym modelu opiera się na przenoszeniu energii poprzez ciecz, którą w maszynach rolniczych jest olej hydrauliczny.
Konstrukcja układu hydraulicznego

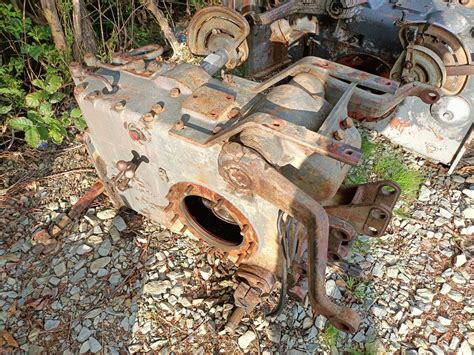

W standardowym wyposażeniu ciągnika elementy podnośnika nie są łączone zewnętrznymi przewodami. Wszystkie podzespoły, takie jak pompa i cylinder, są montowane pod pokrywą tylnego mostu, a rozdzielacz znajduje się bezpośrednio na pokrywie. Całość układu uszczelniana jest za pomocą oringów.
Kluczowe komponenty układu:
- Pompa hydrauliczna: Standardowa pompa o wydajności 18 dm³/min (dostępne są wersje wzmocnione do 32 dm³/min) zasysa olej ze skrzyni biegów i tylnego mostu przez filtr ssawny. Zabezpieczona jest zaworem bezpieczeństwa o ciśnieniu otwarcia 13,5 MPa.
- Rozdzielacz: Serce układu, które decyduje o kierunku przepływu oleju.
- Siłownik hydrauliczny: Standardowo o średnicy tłoka 70 mm i skoku 150 mm.
Działanie rozdzielacza podnośnika
Rozdzielacz pełni funkcję regulatora kierunku i natężenia przepływu oleju. W zależności od pozycji dźwigni, olej trafia do siłownika lub wraca do zbiornika. Układ w C-330 pracuje w systemie z otwartym przepływem w pozycji neutralnej.
Główne tryby pracy:
- Podnoszenie: Cały olej z pompy kierowany jest do siłownika podnośnika. Obwód zewnętrzny jest w tym czasie odcięty od dopływu i odpływu oleju.
- Pozycja neutralna (stop): Olej przepływa przez rozdzielacz podnośnika do rozdzielacza siłowników zewnętrznych. Jeśli ten również znajduje się w pozycji neutralnej, olej swobodnie spływa do zbiornika.
Obwód hydrauliki zewnętrznej
Fabryczne rozwiązanie zakładało montaż wyjść hydraulicznych na tylnym błotniku ciągnika, co pozwala na sterowanie siłownikami maszyn współpracujących. Sterowanie tym obwodem jest możliwe, gdy rozdzielacz podnośnika znajduje się w pozycji "stop" lub "opuszczanie". Obwód ten może być rozbudowany o rozdzielacze jedno- lub dwusekcyjne oraz dodatkowe szybkozłącza, co pozwala na podłączenie bardziej zaawansowanych narzędzi.
ROZBUDOWA HYDRAULIKI C-330.
Diagnostyka i konserwacja
Sprawny rozdzielacz to gwarancja precyzji i bezpieczeństwa. Problemy z układem często objawiają się stopniowo:
- Opóźniona reakcja: Podnośnik zaczyna ruch dopiero po kilku sekundach od poruszenia dźwignią.
- Nierówna praca: Ramiona podnośnika drżą pod obciążeniem lub opadają szybciej, niż powinny.
- Wycieki oleju: Widoczne plamy w okolicach korpusu rozdzielacza lub przewodów.
W przypadku zaobserwowania takich symptomów, należy sprawdzić szczelność układu oraz czystość oleju. Nawet niewielkie zanieczyszczenia mogą blokować tłoczki i zawory wewnątrz rozdzielacza. Regularna wymiana filtrów oraz uszczelek, a także korzystanie z gotowych zestawów naprawczych, pozwala na długotrwałą i bezawaryjną pracę maszyny.
