Problem z działaniem podnośnika EHR (Elektronicznego Układu Hydraulicznego) w ciągnikach Renault, takich jak Nectra 120-54 czy 133-54, to częsta usterka, objawiająca się migającą kontrolką i brakiem reakcji podnośnika. Skalibrowanie lub odblokowanie systemu jest kluczowe dla przywrócenia jego prawidłowego funkcjonowania.
Elementy Układu Elektronicznego i Ich Diagnostyka
Kompleksowy układ elektroniczny podnośnika EHR składa się z kilku istotnych komponentów:
- Elektrozawory: Odpowiedzialne za podnoszenie i opuszczanie. Zazwyczaj wykazują rezystancję w okolicach ~3Ω.
- Czujniki: W systemie znajdują się dwa czujniki schowane pod kabiną - czujnik pozycji i czujnik siły. Czujniki te pracują w obwodzie rezonansowym, regulując jego częstotliwość.
- Przyciski: Sterowanie podnośnikiem odbywa się za pomocą przycisków góra/dół, często umieszczonych na błotniku.
- Połączenie z radarem: Złącza z "przejściówką" do radaru znajdują się zazwyczaj pod popielniczką.
- Sterownik: System zarządzany jest przez sterownik, np. model TCE4_GERM_ET41.
Typowe Objawy i Wstępne Testy
W przypadku awarii podnośnika, jednym z pierwszych sygnałów jest migająca kontrolka. Sposób migania może wskazywać na rodzaj usterki:
- Odpięcie jednego z czujników może powodować powolne miganie kontrolki.
- Odpięcie drugiego czujnika (np. wtyczka koloru czerwonego) często skutkuje szybkim miganiem kontrolki, a podnośnik nie reaguje.
Pierwsze obserwacje mogą wskazywać, że sterownik działa, jednak regulacja wysokości na pokrętle (np. pierwszym od lewej) może działać jedynie w wąskim zakresie (np. na pozycjach 3-1).
Ważne jest sprawdzenie czujników. W ciągniku Renault 133-54 oraz podobnych modelach, czujnik siły różni się od wersji manualnych - ma dwa wyprowadzenia (na piny 1 i 14) i występuje w jednej sztuce, zamontowany obok czujnika pozycji w korpusie pod kabiną. W przypadku przerwy w obwodzie czujnika położenia lub sygnału wybiegającego poza zakres zapisany w kalibracji, sterownik wystawia błąd poważny (szybkie miganie kontrolki) i ulega zablokowaniu.
Diagnoza za pomocą Oscyloskopu i Multimetru
Podłączenie oscyloskopu do sensorów może ujawnić, że na jednym z nich (np. czerwonym) występuje "sinusoida", a na drugim (np. białym) sygnał prostokątny. Częstotliwość generowana przez czujniki jest kluczowa dla ich prawidłowego działania.
Często przyczyną nieprawidłowego działania jest zanieczyszczenie sensorów. Zdemontowane sensory mogą być zabrudzone osadem z oleju z opiłkami metalu, co zaburza odczyt i prowadzi do ciągłego świecenia kontrolki oraz braku pracy podnośnika. Po wyczyszczeniu sensory mogą zacząć reagować właściwie. W pewnych momentach, przy podłączeniu multimetru, układ może przejść do stanu migającej lampki, co pozwala na płynne sterowanie podnośnikiem z błotnika, podczas gdy "normalnie" skacze on co około 5 cm.
Kalibracja i Regulacja Systemu EHR
Ewidentnie widać, że konieczne jest "przyuczenie" układu do położenia czujników, co wymaga odpowiedniej procedury kalibracji.
Narzędzia Diagnostyczne i Procedura Kalibracji
Według instrukcji napraw nr. MR 229, opisany jest sposób regulacji i kalibracji za pomocą programu ELECTRODIAG. Bez niego skalibrowanie podnośnika jest niemożliwe. Z przyrządu diagnostycznego należy wprowadzić trzy kody, ustawić wszystkie cztery pokrętła i pięciokrotnie wcisnąć przycisk podnoszenia. Poszukiwanie programu METADIAG (nie mediadiag) w internecie często kończy się niepowodzeniem, co utrudnia samodzielne przeprowadzenie kalibracji.
W przypadku braku interfejsu diagnostycznego, należy ustawić czujnik mniej więcej do pozycji zapisanej w sterowniku. W ciągnikach Renault i Claas/Renault EHR zawsze wymaga „odblokowania” poprzez ustawienie pokrętła pozycji na taką, która odpowiada rzeczywistemu położeniu ramion podnośnika. Jeżeli mechanik interweniował przy podnośniku, sygnał może zostać przestawiony względem rzeczywistej pozycji ramion, co skutkuje nieprawidłowym zakresem częstotliwości sygnału i reakcją panelu w małym zakresie ustawień.
Procedura Czyszczenia i Wstępnej Regulacji Czujników

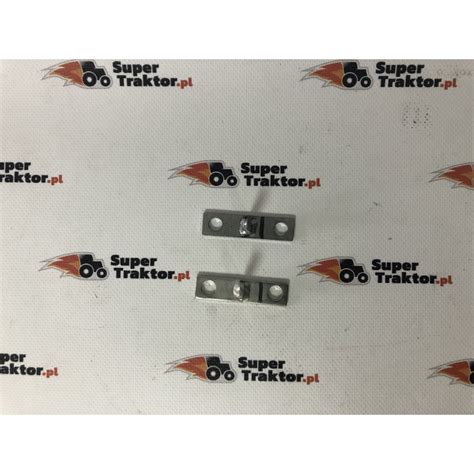

Kluczowe jest sprawdzenie czystości czujników położenia podnośnika. Metalowy osad z oleju często zaburza odczyt. Podczas ponownego montażu czujników należy pamiętać o wkręceniu ich na taką samą głębokość. Czujniki znajdują się pod dolną krawędzią kabiny, po prawej i lewej stronie (plastikowe, z przeciwnakrętkami). Całą operację należy wykonać po odłączeniu akumulatora na około 5 minut. Przewody odpina się od kostek i obraca razem z czujnikami, licząc obroty.
Czujnik siły powinien być ustawiony na określoną częstotliwość, np. około 265 kHz. W innych przypadkach, obserwowano ustawienia na 280 kHz. Dokładne informacje serwisowe mogą być niezbędne do precyzyjnego ustawienia.
Funkcje Pokręteł Panelu Sterowania

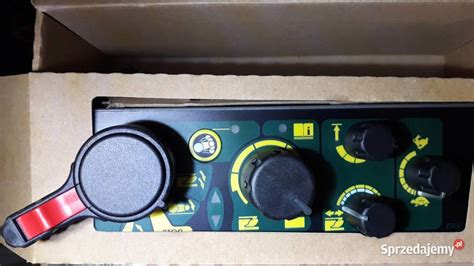

Panel sterowania EHR zawiera kilka pokręteł, z których każde ma swoją specyficzną funkcję:
- Pokrętło pozycji: Ustawia wysokość podnośnika. Pozycja „zerowa” przy braku narzędzia wypada około nastawy 1-2. Przy ustawieniu na 0 narzędzie ma prawo być uniesione maksymalnie do góry.
- Kropka w zielonym polu: Oznacza położenie transportowe. Przy braku zaczepionego narzędzia ramiona mogą podnosić się maksymalnie do góry, co jest przydatne, jeśli narzędzie powoduje kolizję.
- Czwarte małe pokrętło (prawe): Służy do regulacji szybkości podnoszenia/opuszczania. Działa w oparciu o sygnał zwrotny z czujnika położenia. Umożliwia podniesienie lub opuszczenie ramion maksymalnie o 10 cm przy jednym przyciśnięciu przycisku.
Problemy ze Sterownikiem i Jego Identyfikacja
Mimo sprawdzenia wszystkich sygnałów (częstotliwości z czujników i sygnałów z potencjometrów) i ich prawidłowego działania, sterownik (np. TCE4_GERM_ET41) może po włączeniu mieć zapaloną lampkę, ale nie dać się odblokować potencjometrem. Może to wskazywać na problem z oprogramowaniem lub pamięcią EEPROM sterownika. Zawartość EEPROM jest trudna do zdobycia, a użyczenie sprawnego sterownika do zgrania danych jest mało prawdopodobne, co często wymusza zakup nowego sterownika.
W instrukcjach serwisowych, czujniki zazwyczaj zawierają w sobie wyłącznie cewkę. Początkowe ustawienie czujników może być opisane w instrukcji za pomocą wymiarów.
Numery Katalogowe i Kompatybilność
Poniżej przedstawiono przykładowe numery katalogowe części związane z podnośnikiem EHR oraz listę kompatybilnych modeli ciągników Renault:
- Numer katalogowy przełącznika podnoszenia: 7700011831.
- Inne numery katalogowe: 139900580042, 70123200, X830240096000, 1964848C1, 3383946M1, 701/23200, 01177155, 09310016-0, 124522.
Modele ciągników Renault i Temis, w których stosowany jest podobny system EHR i powiązane części:
- Renault: 103-52, 103-54, 106-54, 110-14, 110-54, 113-12, 113-14, 120-14, 120-54, 133-14, 133-54, 145-14, 145-54, 155-54, 160-94, 175-74, 180-94.
- Temis: Temis 550, Temis 610, Temis 630, Temis 650.
