Wskaźnik poziomu paliwa na desce rozdzielczej to kluczowy element informacyjny dla każdego operatora maszyny. Jego prawidłowe działanie zapewnia nie tylko komfort, ale przede wszystkim bezpieczeństwo i zapobiega poważnym awariom. Niesprawne działanie tego wskaźnika może prowadzić do nieoczekiwanego zatrzymania pojazdu, uszkodzenia pompy paliwa oraz zanieczyszczenia układu paliwowego.
Czym grozi niesprawny wskaźnik poziomu paliwa?
Niesprawny wskaźnik paliwa, choć wydaje się prostym elementem, może wprowadzać kierowcę w błąd, co ma poważne konsekwencje. Jazda „na oparach” benzyny lub oleju napędowego grozi nie tylko nagłym zatrzymaniem pojazdu, ale także szeregiem dodatkowych problemów.
- Przegrzanie i zwiększone zużycie pompy paliwa: Paliwo pełni funkcję chłodzącą dla pompy, więc jego niski poziom prowadzi do jej przegrzewania i szybszego zużycia.
- Zasysanie osadów i zanieczyszczeń: Na dnie zbiornika gromadzą się osady i zanieczyszczenia, które mogą zapchać filtr siatkowy pompy paliwa lub inne elementy układu paliwowego, takie jak przewody, wtryskiwacze, a nawet pompę wysokiego ciśnienia.
Dlatego tak ważne jest, aby regularnie tankować do pełna i mieć rzetelną informację o ilości paliwa. Kierowanie się przebiegiem jest mało precyzyjne, zwłaszcza gdy maszyna zaczyna zużywać więcej paliwa. Jeśli wskaźnik poziomu paliwa wariuje, należy go jak najszybciej naprawić.
Od czujnika do wskazówki: Jak działa system pomiaru paliwa?
Każdy producent maszyn może inaczej rozwiązać sposób prezentowania poziomu paliwa, jednak ogólny schemat obejmuje trzy moduły: wskaźnik, czujnik poziomu paliwa (pływak) i instalację elektryczną. Czujniki poziomu paliwa w zbiorniku są niezbędne do monitorowania ilości paliwa w zbiorniku. Ich działanie polega na wykrywaniu zmian poziomu paliwa i przekształcaniu ich na sygnały elektryczne przesyłane do wyświetlacza pojazdu.

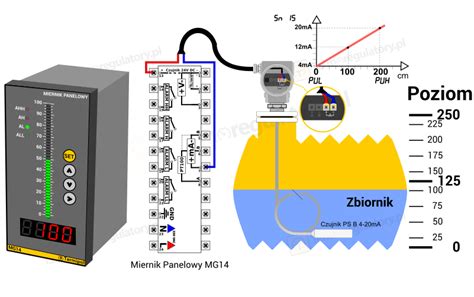

Rodzaje czujników poziomu paliwa
W dyskusji poruszono działanie wskaźnika poziomu paliwa, który zazwyczaj wykorzystuje pływak z potencjometrem, generujący zmienne napięcie. Spośród wszystkich typów czujniki pływakowe i pojemnościowe są najczęściej stosowane w zbiornikach paliwa samochodowego. Czujniki ciśnienia i czujniki ultradźwiękowe są również używane w określonych sytuacjach.
- Czujnik pływakowy (układ dźwigniowy):
Najpopularniejszy i najczęściej stosowany czujnik. Czujnik poziomu paliwa, zasilany z instalacji pokładowej, najczęściej jest częścią modułu pompy paliwa i składa się z pływaka, metalowego ramienia oraz potencjometru (rezystora). Pływak unosi się na powierzchni paliwa i poprzez ramię porusza suwak potencjometru, zmieniając opór i napięcie wyjściowe. Coraz częściej stosuje się rurowe czujniki poziomu paliwa, gdzie pływak przemieszcza się wewnątrz rurki, co zwiększa dokładność. Takie czujniki uznaje się za dokładniejsze i zwykle montuje się je oddzielnie od pompy.
- Czujniki pojemnościowe:
Działają poprzez pomiar wpływu paliwa na pojemność kondensatora. Wraz ze zmianą poziomu paliwa zmienia się stała dielektryczna paliwa, co zmienia wartość pojemności.
- Czujniki ciśnieniowe:
Ten typ czujnika mierzy ciśnienie wywierane przez paliwo na dno lub boczne ścianki zbiornika. Wraz ze wzrostem poziomu paliwa wzrasta ciśnienie.
- Czujniki ultradźwiękowe:
Działają poprzez emisję fal dźwiękowych i mierzenie czasu potrzebnego na ich odbicie od powierzchni paliwa. Obliczając czas potrzebny do odbicia dźwięku, czujnik może określić poziom paliwa.
Czujniki poziomu paliwa w zbiorniku przetwarzają zmiany fizyczne - takie jak położenie pływaka, wartości pojemności, ciśnienie czy czas przemieszczania się fali dźwiękowej - na sygnały elektryczne, które pomagają monitorować poziom paliwa w czasie rzeczywistym. Czujniki te mają kluczowe znaczenie dla zapewnienia płynnej i bezpiecznej jazdy pojazdów.
Wskaźnik na desce rozdzielczej
Wskaźnik na desce rozdzielczej jest wizualnym odzwierciedleniem danych z czujnika. W jednych maszynach pracuje bezpośrednio na podstawie sygnału z czujnika, w innych - przez moduł deski rozdzielczej, który interpretuje napięcie. Wszystko podłączone jest bezpośrednio pod tablicę pod wskaźnik. Gdyby wskaźnik nie reagował z opóźnieniem, wskazówka ciągle by się wahała od wstrząsów i chwilowych przechyłów. Najczęściej stosuje się układy różnicowe we wskaźnikach, składające się z dwóch cewek umieszczonych pod kątem 90 stopni. Wypadkowa ich pól magnetycznych wychyla i utrzymuje wskazówkę.
Mechanizmy tłumienia drgań
Uczestnicy dyskusji wskazali na różne mechanizmy tłumienia drgań, takie jak tłumiki hydrauliczne, hamulce magnetyczne oraz nowoczesne rozwiązania z wykorzystaniem przetworników analogowo-cyfrowych. W samym zbiorniku też stosuje się jakieś układy redukujące wpływ ruchu paliwa na pływak. W starszych pojazdach można spotkać też różnego rodzaju układy hamulców we wskaźnikach, np. hamulec powietrzny. W starych samochodach był to tłumik "hydrauliczny" w postaci tłoczka i cylinderka w zbiorniku paliwa hamującego pływak.
Pływak dość odporny na wszelkie wstrząsy można wykonać z kawałka rury, zaślepionej od góry i dołu, z dwoma małymi otworkami (około 1 mm średnicy) - jednym na górze, drugim na dole. W środku ciasno pasowany pływak. Otwór na górze, by nie tworzyła się poduszka powietrzna, u dołu, by paliwo wpływało. Wewnątrz pływaka poziom paliwa będzie się utrzymywał na poziomie zbiornika, ale średnica otworów zapobiegnie gwałtownym pływom. Wewnątrz tylko dwa przewody - jeden zwykły, drugi oporowy i ślizgacz. Tego typu rozwiązanie było stosowane w starych mercedesach.
Jak działa WSKAŹNIK PALIWA ? || "Szybko! Jak to działa?" #4
Lokalizacja i usuwanie usterek czujnika poziomu paliwa
System pomiaru poziomu paliwa jest prosty, więc i miejsce na usterki jest ograniczone. Istnieje kilka typowych przyczyn, przez które wskaźnik paliwa pokazuje błędne wartości.
1. Uszkodzony czujnik poziomu paliwa (pływak)
To najczęstsza przyczyna. Podczas jazdy suwak rezystora pracuje bez przerwy, ślizgając się po powierzchni styków. Z czasem ulegają one zużyciu - sygnał zanika lub jest zniekształcony, przez co wskaźnik zaczyna pokazywać pełen bak albo pusty, niezależnie od rzeczywistości. W takiej sytuacji czujnik trzeba wymienić. Czasem można odrestaurować powierzchnię stykową, ale biorąc pod uwagę niski koszt nowego czujnika, takie zabiegi mają sens tylko przy rzadkich lub trudno dostępnych częściach. Powierzchnie stykowe mogą też pokryć się nalotem lub ulec utlenieniu, wtedy wystarczy je oczyścić. U mnei też tak było - jak miałem paliwa powyżej rezerwy, to wskazówka była ma max poza skalę ale jak zaczynała się rezerwa, to skakała między min a max. Przy rezerwie leżała całkiem na min. Okazało się, że drucik po którym przesuwa się pływak, przetarł się i tak to działało. Skróciłem go trochę i przylutowałem na nowo i teraz działa ale szybciej spada wskazówka tzn na rezerwie mam nie 30 a 40 lub więcej litrów paliwa.
2. Problemy w instalacji elektrycznej
Przetarte przewody, skorodowane styki, przerwy w obwodzie czy problemy z masą mogą zakłócać zasilanie lub sygnał. To usterka szczególnie uciążliwa, bo często występuje sporadycznie i wymaga przeglądu całej wiązki. Zawsze warto:
- sprawdzić wtyczki przy czujniku paliwa,
- skontrolować przewody,
- wyczyścić styki lub mocniej je dociśnąć.
Takie usterki często występują po wymianie filtra paliwa w baku, pompy lub samego zbiornika. Jeśli masz multimetr, możesz sprawdzić napięcie na wtyczce czujnika - przy włączonym zapłonie powinno wynosić około 12 V. Warto też przejrzeć bezpieczniki. Przy pomocy nawet najprostszego skanera OBD da się sprawdzić błędy: P0460-P0464 oznaczają usterkę w obwodzie czujnika poziomu paliwa.
3. Uszkodzenia mechaniczne
Może dojść do odpadnięcia pływaka, zaklinowania ramienia, pęknięcia potencjometru. Najczęściej wskaźnik wówczas zatrzymuje się w skrajnej pozycji i nie reaguje. Aby to sprawdzić, trzeba wyjąć moduł pompy paliwa lub samo urządzenie pomiarowe - zwykle dostępne spod tylnej kanapy.
4. Uszkodzony wskaźnik paliwa lub cała deska rozdzielcza
Najrzadsza i zwykle najdroższa usterka. W nowoczesnych maszynach deski rozdzielcze są modułami scalonymi, dlatego w razie awarii wskaźnika często trzeba wymienić cały zestaw. Można wykonać autotest deski (opis w instrukcji pojazdu). Podczas diagnostyki wskazówka wskaźnika paliwa powinna wykonać pełny zakres ruchu. Jeśli nie - problem leży po stronie wskaźnika.
5. Uszkodzone bezpieczniki
Jeśli jednocześnie szwankuje kilka wskaźników lub czujników - najczęściej winny jest bezpiecznik. Przepalone należy obowiązkowo wymienić.
Standardy oporności czujników
To najczęstszy punkt zapalny podczas zakupów i serwisu. Wybór błędnej oporności sprawi, że wskaźnik będzie pokazywał wartości odwrotne (pusty zbiornik jako pełny) lub nie będzie reagował wcale.
- Standard Europejski: 3-180 Ohm (3 Ohm = zbiornik pusty, 180 Ohm = zbiornik pełny) - Najpopularniejszy standard stosowany przez marki takie jak WEMA, KUS czy Vetus.
- Standard Amerykański: 240-33 Ohm (240 Ohm = zbiornik pusty, 33 Ohm = zbiornik pełny) - Stosowany często w starszych jednostkach oraz w osprzęcie pochodzącym z rynku USA.
Aby mieć 100% pewności, że odczyt będzie prawidłowy, zawsze zaleca się zakup pełnego kompletu: czujnika oraz dedykowanego wskaźnika (zegara) o tej samej oporności. Kupując zestaw, eliminuje się ryzyko niedopasowania parametrów i zyskuje gwarancję idealnej kalibracji.
Wyzwania montażowe i prawidłowy montaż
Dobór długości
Czujnik powinien kończyć się około 10-20 mm nad dnem zbiornika, aby nie zasysał osadów i nie uderzał o dno pod wpływem wibracji. Czujników pionowych (kontaktronowych) nie wolno skracać. Dlatego precyzyjny pomiar głębokości zbiornika przed zakupem jest kluczowy.
Rodzaje mocowań
Na rynku występują dwa główne systemy:
- Mocowanie SAE 5-śrubowe: Najpopularniejszy standard jachtowy (kołnierz z 5 otworami).
- Mocowanie gwintowane: Zazwyczaj gwint 1 1/4 cala (BSP).
Wiele oryginalnych zbiorników ma specyficzne flansze, dlatego przy wymianie na uniwersalny czujnik wysokiej klasy warto sprawdzić, czy zestaw zawiera odpowiednią uszczelkę i śruby montażowe.
Prawidłowy montaż krok po kroku
- Oczyszczenie otworu: Usuń resztki starej uszczelki i odtłuść powierzchnię zbiornika.
- Dopasowanie uszczelki: Użyj wyłącznie uszczelek odpornych na paliwo (NBR lub Viton).
- Podłączenie elektryczne: Pamiętaj o stabilnym zasilaniu (12V lub 24V). Większość czujników posiada dwa przewody (sygnał i masa).
- Szczelność: Śruby dokręcaj „na krzyż”, aby równomiernie docisnąć uszczelkę. Nie używaj silikonu sanitarnego - paliwo go rozpuści. Stosuj wyłącznie specjalistyczne masy uszczelniające odporne na węglowodory. Jeśli demontowałeś moduł pompy paliwa, koniecznie sprawdź uszczelnienie. Nowa uszczelka kosztuje niewiele, a zapewnia pełną szczelność.
