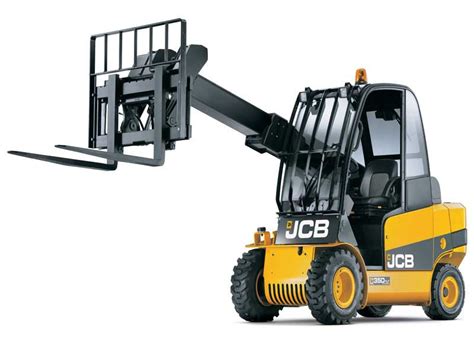

Poniższa analiza szczegółowo omawia proces diagnostyki i rozwiązywania problemów związanych z brakiem funkcji jazdy w wózkach widłowych JCB Teletruk, ze szczególnym uwzględnieniem roli czujnika prędkości obrotowej i innych kluczowych komponentów elektrycznych oraz hydraulicznych. Artykuł bazuje na doświadczeniach użytkowników oraz technikach serwisowych, koncentrując się na modelach TLT 30d i TLT 35d.
Wstępna Diagnostyka i Usterki Po Naprawie Instalacji Elektrycznej
Problemy z funkcjonowaniem wózków JCB Teletruk często pojawiają się po incydentach wymagających naprawy instalacji elektrycznej. Przykładem może być wózek JCB TLT 30d 4x4 z 2005 roku, wyposażony w silnik Perkins, dwa sterowniki Susmic, dwa pedały (gazu, hamulca) oraz przełącznik jazdy w kierownicy. W jednym z opisywanych przypadków, po niewielkim pożarze i naprawie uszkodzonego fragmentu instalacji elektrycznej (z zachowaniem zgodności numerów żył), wózek ożył - odpalał, a podnoszenie działało. Jednakże, nie działała jazda ani do przodu, ani do tyłu.
Szczegółowe Kroki Diagnostyczne
W celu zlokalizowania przyczyny braku jazdy, wykonano szereg czynności diagnostycznych:
- Sprawdzono i uzupełniono olej hydrauliczny do wymaganego stanu.
- Wyciągnięto i fizycznie przetestowano elektrozawory jazdy przód/tył - działały poprawnie.
- Sprawdzono wiązkę przewodów od komputera do zaworów - okazała się sprawna.
- Sprawdzono wiązkę oraz czujnik prędkości obrotowej - również uznano za sprawne.
- Sterownik od jazdy nie sygnalizował żadnych błędów.
- Sprawdzono przełącznik jazdy - był sprawny i przełączał przekaźnik.
- Przekaźniki jazdy zostały sprawdzone.
- Zmierzono opór na cewkach elektrozaworów, który wynosił około 5,5 oma.
- Po wypięciu wtyczki i pomiarze napięcia na elektrozaworach jazdy stwierdzono brak napięcia.
Analiza Działania Sterowników Susmic i Napięcia
System wózków JCB Teletruk wykorzystuje sterowniki Susmic do zarządzania różnymi funkcjami. Ten Susmic, który jest umiejscowiony w kabinie po prawej stronie, nie pokazuje żadnych błędów związanych z jazdą. Jedynie kiedy silnik nie pracuje, sygnalizuje błąd braku widoczności prędkości obrotowej, co jest zjawiskiem normalnym. Drugi sterownik Susmic, który kontroluje uślizgi, wskazywał błąd czujnika skrętu na belce, co było zgodne z rzeczywistością, gdyż czujnik ten był fizycznie nieobecny.
Kluczowym elementem diagnostyki stał się problem z napięciem. Stwierdzono, że brak reakcji po próbie podania napięcia na elektrozawory był spowodowany wadliwą wtyczką, która uniemożliwiała prawidłowe zasilanie. Z dokumentacji technicznej wynikało, że sterowanie powinno działać poprawnie, jednak zawsze istnieje ryzyko pominięcia jakiegoś detalu.
Diagnostyka Czujnika Prędkości na Pompie Hydraulicznej
W innym przypadku, dotyczącym JCB TLT 30d 4x4 z 2007 roku, gdzie maszyna odpalała, a wysuw ramienia i cała reszta działały, lecz pojazd nie jeździł, podejrzewano czujnik prędkości na pompie Danfoss KPPG15408 (sterownik S1 X-11 G2 AMP K196C). Kod błędu ..-. faktycznie wskazywał na problem z tym czujnikiem.
Metody Sprawdzania Czujnika Prędkości
Istnieją dwie główne metody sprawdzania czujnika prędkości:

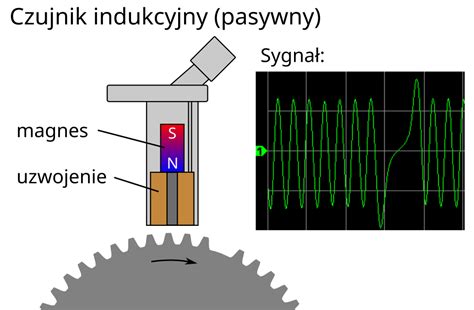

- Oscyloskopem: Jest to preferowana metoda, ponieważ pozwala sprawdzić czujnik bez konieczności demontażu. Należy podłączyć sondę oscyloskopu pod przewód sygnałowy i kroksodylka pod masę. Po uruchomieniu wózka należy obserwować, czy na oscylogramie pojawi się prostokątny sygnał. Kiedy silnik zostanie wyłączony, sygnał powinien ustać.
- Demontaż i multimetr: Jeśli nie ma dostępu do oscyloskopu, czujnik należy wykręcić. Przed demontażem ważne jest zmierzenie, jak głęboko czujnik wystaje, aby po ponownym wkręceniu ustawić go na tę samą wysokość i uniknąć uszkodzenia. Po zdemontowaniu, bez odłączania od wiązki wózka, należy przyłożyć czujnik do czegoś metalowego. Następnie, miernikiem należy zmierzyć napięcie między przewodem sygnałowym (zazwyczaj środkowym) a masą. Powinno pojawić się napięcie zbliżone do zasilającego. Po odsunięciu czujnika od metalu (tak, aby "nie widział metalu"), napięcie między przewodem sygnałowym a masą powinno spaść do 0V.
Pomiary Napięć i Diagnostyka Wiązki
Podczas diagnostyki zaobserwowano, że błąd włączał się natychmiast po przekręceniu stacyjki, a na czerwony przewód czujnika szło napięcie 4,88V. Po odpaleniu silnika błąd nadal występował, a napięcie spadało do 2,54V. Takie skaczące napięcie na czujniku jest sygnałem ostrzegawczym. Zaleca się sprawdzenie przewodów od wtyczki czujnika aż do sterownika, ponieważ może być gdzieś pęknięty przewód. Przewód czarny, będący minusem, ma numer 416 i prowadzi do pinu numer 1 sterownika. Często problemem jest zgubiony minus lub uszkodzony przewód sygnałowy. Jeśli wiązka okazuje się sprawna, a wszystkie przejścia są poprawne, można ją wykluczyć jako przyczynę, a w ostateczności podejrzewać sam czujnik.
Błąd "--. ." i Rozwiązanie Problemu - Sensor Pedału Hamulca
W trakcie dalszych poszukiwań i po częściowym sukcesie, gdy wózek raz jechał, a raz nie, pojawił się błąd "--. ." na sterowniku obok prawej nogi operatora. Ten błąd wskazuje na wadliwy sygnał z czujnika hamulców, brak odpowiedniego zasilania (5V) dla tego czujnika lub załamany przewód. Szczególnie, jeśli problem pojawia się sporadycznie, załamany przewód jest bardzo prawdopodobną przyczyną. Należy dokładnie sprawdzić dużą okrągłą wtyczkę między sterownikiem a kabiną, upewniając się, że wszystkie piny przewodzą. Można również spróbować podmienić przekaźnik od hamulca.

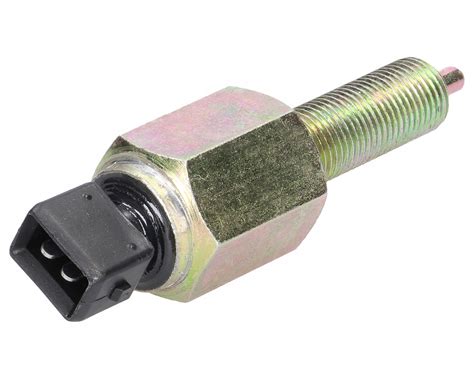

Ostatecznie, w opisywanym przypadku, problem okazał się prosty i tkwił w wadliwym połączeniu wtyczki sensora położenia pedału hamulca. Przewody w tym miejscu były ułożone "na styk" i były narażone na czynniki zewnętrzne, takie jak wiatr, co prowadziło do niestabilnego połączenia. Po naprawie wtyczki i przedłużeniu przewodów, maszyna zaczęła działać poprawnie.
