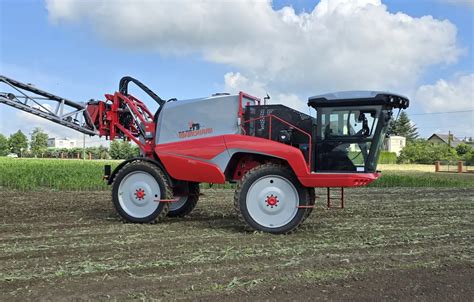

Czujniki Prędkości w Opryskiwaczach Samojezdnych: Klucz do Precyzji i Efektywności

W nowoczesnym rolnictwie, precyzyjne określenie prędkości poruszania się maszyny jest fundamentalne dla optymalizacji wielu zabiegów agrotechnicznych. Pomiar prędkości jest niezwykle potrzebny podczas oprysku, rozsiewania nawozów czy innych zabiegów, gdzie dokładne dozowanie środka ma kluczowe znaczenie. Dzięki precyzyjnemu określeniu prędkości, można bardzo dokładnie ustalić dawkę stosowanego środka, a co za tym idzie, zredukować koszty operacyjne i zwiększyć efektywność zabiegów.

Czujnik DROPS GPS - Zaawansowane Rozwiązanie Pomiaru Prędkości

Nowoczesne czujniki prędkości, takie jak DROPS GPS, oferują innowacyjne podejście do pomiaru. Urządzenie to wytwarza impulsy proporcjonalne do prędkości jazdy na podstawie sygnałów odebranych z satelit. Umożliwia ono zastąpienie tradycyjnych czujników prędkości jazdy montowanych na kole ciągników lub maszyn rolniczych.

Uniwersalność i Konfiguracja

Czujnik DROPS GPS charakteryzuje się wysoką uniwersalnością. Jego sygnał wyjściowy obsługuje zarówno sterowniki wymagające sygnałów o polaryzacji NPN (impuls po zwarciu wejścia do masy), jak i PNP (impuls po zwarciu wejścia do +12V). Istnieje możliwość obsługi sterowników wymagających wolnych lub szybkich impulsów prędkości. Służy do tego przycisk umieszczony wewnątrz obudowy DROPS GPS:

• Dla sterowników wymagających tradycyjnych impulsów z czujnika zamontowanego na kole (wolne wejście) ustawiamy 5 impulsów na 1 metr drogi.
• Dla sterowników wykorzystujących impulsy z ciągnika (szybkie wejście, najczęściej z gniazda ISO 11786) ustawiamy 128 impulsów na 1 metr drogi.

Tryb Testowy i Kalibracja

Sterownik DROPS GPS ma wbudowany tryb TEST 10 km/h. Dzięki niemu, podczas pierwszego uruchomienia, można sprawdzić poprawność podłączenia DROPS GPS do sterownika rolniczego. Ponieważ generowany sygnał jest bardzo dokładny (stabilizowany rezonatorem kwarcowym), w przypadku wyświetlania prędkości innej niż 10 km/h kalibrujemy sterownik, korygując wpisany do sterownika rolniczego OBWÓD KOŁA.

Dokładność Pomiaru i Systemy Satelitarne

W urządzeniu DROPS GPS wykorzystano bardzo czuły odbiornik GNSS. Do obliczania aktualnej pozycji wykorzystywane są sygnały z satelit GPS, GALILEO, GLONASS, QZSS. Do zwiększenia precyzji pomiaru (DGPS) wykorzystywany jest system SBAS oparty na korekcyjnych satelitach. Dla Europy podsystemem systemu SBAS jest EGNOS.

Informacje o prędkości dostarczane są z częstotliwością 5Hz (5 razy/sekundę):

• Bez korekcji DGPS, gdy zamontowana na sterowniku dioda LED miga w kolorze czerwonym, dokładność prędkości wynosi 0,1 m/sek. (około 0,4 km/h).
• Gdy odebrane zostaną sygnały korekcyjne, dioda LED miga w kolorze niebieskim, a dokładność prędkości wzrasta dwukrotnie do 0,05 m/sek. (około 0,2 km/h).

Każde mignięcie diody LED w kolorze czerwonym lub niebieskim oznacza odbiór prawidłowej informacji o prędkości jazdy. Wklejony do wnętrza urządzenia DROPS GPS magnes pozwala w łatwy sposób przymocować go na dachu ciągnika lub maszyny rolniczej.

Kluczowe Parametry Jakości Oprysku a Rola Czujników

Kontrola Jakości Oprysku - Fundament Sukcesu Sezonu

Jakość oprysku to nie tylko „równy pas” za opryskiwaczem. To połączenie kilku elementów: właściwych dysz, prawidłowej kalibracji, sprawnych czujników, stabilnego ciśnienia i odpowiedniej techniki jazdy. Jeśli choć jeden z tych elementów zawodzi, rośnie ryzyko słabszej skuteczności zabiegu, fitotoksyczności, znoszenia cieczy roboczej, przekroczeń pozostałości oraz niepotrzebnych kosztów na środki ochrony.

W praktyce kontrola jakości oprysku oznacza systematyczne działanie: od przeglądu technicznego przed sezonem, przez bieżący monitoring w czasie pracy, aż po ocenę efektu zabiegu na plantacji. Dobrze ustawiony i kontrolowany opryskiwacz potrafi ograniczyć zużycie środków nawet o kilkanaście procent przy tej samej lub wyższej skuteczności. Z kolei drobne zaniedbania - np. zużyte dysze czy źle skalibrowany przepływ - potrafią całkowicie zniweczyć działanie nawet najdroższego fungicydu.

Coraz większą rolę w kontroli jakości oprysku odgrywają nowoczesne czujniki przepływu, ciśnienia, prędkości oraz systemy sterowania sekcjami. Nie zastępują one jednak podstaw: poprawnej mechaniki opryskiwacza, doboru dysz i regularnej kalibracji. Dopiero połączenie elektroniki z praktyczną wiedzą operatora daje realną przewagę w trudnym sezonie.

Jednorodność Dawki na Hektar

Podstawą jakości oprysku jest uzyskanie możliwie stałej dawki cieczy roboczej na hektar na całej szerokości belki i na całym polu. Przy dużych rozbieżnościach (ponad 10-15%) część roślin dostaje zbyt małą dawkę substancji czynnej, a część nadmierną. Efekt: słabsza ochrona i ryzyko poparzeń lub przekroczeń pozostałości. Na jednorodność dawki wpływają przede wszystkim:

• prędkość jazdy opryskiwacza - stabilna i dostosowana do ciśnienia oraz dysz,
• stałe ciśnienie robocze na belce,
• równomierna wydajność wszystkich dysz (brak „silniejszych” i „słabszych”),
• prawidłowy rozstaw dysz na belce i wysokość belki nad łanem.

Dobrym nawykiem jest okresowe wykonywanie prób polowych: przejazd z wodą na określonym dystansie, zebranie cieczy do menzurek z kilku dysz i porównanie wyników. Różnice powyżej 5-7% to sygnał do szybkiej reakcji.

Wielkość i Struktura Kropel Oprysku

Rozmiar kropli ma kluczowe znaczenie dla skuteczności zabiegu i ryzyka znoszenia. Drobne krople lepiej pokrywają liść, ale łatwiej je wiatr przenosi poza pole. Grube krople są bardziej odporne na znoszenie, ale gorzej penetrują gęsty łan i mogą spływać z liści. O jakości oprysku decyduje kompromis: odpowiednia struktura kropli dopasowana do zabiegu, uprawy i pogody. Na wielkość kropli wpływają:

• typ dysz (standardowe wirowe, eżektorowe antyznoszeniowe, dwustrumieniowe itd.),
• ciśnienie robocze - im wyższe, tym drobniejsze krople (z wyjątkami w dyszach eżektorowych),
• lepkość cieczy roboczej (rodzaj środka, dodatki, temperatura wody),
• prędkość jazdy i ruch powietrza wokół belki.

Pokrycie Roślin i Penetracja Łanu

Nie wystarczy „wylać” dawki na hektar. Substancja czynna musi dotrzeć we właściwe miejsce: do węzłów krzewienia zbóż, dolnych pięter liści w rzepaku, spodniej strony liści w sadach itd. O tym decyduje pokrycie i penetracja łanu. Sama etykieta środka tego nie zapewni - to efekt doboru dysz, wysokości belki, prędkości jazdy oraz wiatru.

Pokrycie można w prosty sposób ocenić za pomocą papierków wskaźnikowych (testów wodoczułych) umieszczonych w różnych częściach łanu. Nierównomierne pokrycie górnej i dolnej części roślin sygnalizuje konieczność korekty ustawień lub zmiany typu dysz. W gęstych łanach i w uprawach o rozbudowanej masie liściowej często lepiej sprawdzają się dysze dwustrumieniowe lub systemy z nadmuchem powietrza.

Rola Czujników w Nowoczesnej Kontroli Jakości Oprysku

Czujniki Przepływu - Strażnicy Dawki na Hektar

Czujnik przepływu mierzy ilość cieczy roboczej, jaka przepływa przez układ opryskowy w jednostce czasu. To podstawowy element w opryskiwaczach z komputerowym sterowaniem dawki. Na jego podstawie komputer wylicza rzeczywistą dawkę cieczy na hektar, uwzględniając aktualną prędkość jazdy. Najważniejsze zadania czujników przepływu to:

• utrzymanie stałej dawki oprysku mimo zmiany prędkości jazdy,
• sygnalizowanie nagłych zmian przepływu (zapchanie filtrów, uszkodzona pompa, nieszczelności),
• kontrola zgodności rzeczywistego zużycia cieczy z zadanym programem zabiegu.

Czujniki Ciśnienia i ich Wpływ na Jakość Kropli

Czujnik ciśnienia mierzy aktualne ciśnienie w układzie oprysku, najczęściej przy belce lub na rozdzielaczu sekcji. To kluczowa informacja, bo większość tabel wydajności dysz opiera się właśnie na ciśnieniu. Nadmierne wahania ciśnienia powodują zmianę wydatku dysz i wielkości kropli. Czujniki ciśnienia pełnią kilka funkcji:

• monitorowanie utrzymania zadanego ciśnienia,
• sygnalizowanie zatorów lub wycieków,
• umożliwienie automatycznej regulacji dawkowania w zależności od prędkości jazdy.

Wymagają okresowej kalibracji i sprawdzenia zgodności wskazań z manometrem referencyjnym.

Czujniki Prędkości i Pozycjonowania Opryskiwacza

Opryskiwacze wyposażone w komputery dawkujące zwykle korzystają z jednego z trzech źródeł prędkości: czujnika na kole, czujnika radarowego lub sygnału GPS. Dokładność pomiaru prędkości jest równie istotna jak poprawność kalibracji czujnika przepływu, bo to na jej podstawie wyliczana jest dawka na hektar. Rozwiązania stosowane w praktyce to:

• Czujnik na kole (impulsator): wymaga dokładnej kalibracji (obwód koła, poślizg), podatny na błędy przy pracy w miękkiej lub mokrej glebie. W przypadku tego typu czujników, np. indukcyjnych, można ustawić je tak, aby widziały śruby mocujące koło, co zapewnia wiele impulsów na obrót.
• Czujnik radarowy: mierzy prędkość względem powierzchni gleby, zwykle bardziej stabilny niż czujnik na kole, wrażliwy na błoto i uszkodzenia mechaniczne.
• GPS: zapewnia bardzo dobrą dokładność przy płynnej jeździe, może mieć niewielkie opóźnienia przy gwałtownych zmianach prędkości, zapewnia też dane o pozycji do sterowania sekcjami i map zmiennych dawek.

Czujniki pozycji (GPS) wykorzystywane są dodatkowo do automatycznego wyłączania sekcji, kontroli pokryć i tworzenia map zabiegów. Z punktu widzenia jakości oprysku oznacza to eliminację nakładek i luk, a więc równomierniejsze dawki środków ochrony na całej powierzchni pola. Docelowo urządzenie ma być sterownikiem opryskiwacza i dlatego potrzebny jest dokładny pomiar prędkości.

Czujniki Poziomu, Nachylenia i Jakości Cieczy

W coraz większej liczbie opryskiwaczy spotyka się dodatkowe czujniki, które pośrednio wpływają na kontrolę jakości oprysku:

• Czujnik poziomu cieczy w zbiorniku: pomaga kontrolować rzeczywiste zużycie cieczy, pozwala wychwycić nieszczelności lub błędy operatora, a w połączeniu z czujnikiem przepływu umożliwia weryfikację poprawności kalibracji układu.
• Czujniki nachylenia i pochylenia belki opryskowej: stosowane w systemach aktywnej stabilizacji belki. Zbyt duża zmiana wysokości belki nad łanem powoduje niedoprysk lub nadmierne znoszenie cieczy, dlatego automatyczne utrzymywanie belki na stałym poziomie wyraźnie poprawia jakość oprysku, szczególnie przy dużych szerokościach roboczych.

Dysze Opryskowe - Serce Układu Jakości Oprysku

Rodzaje Dyszy i ich Zastosowanie w Różnych Zabiegach

Dobór właściwych dysz opryskowych to jedna z najważniejszych decyzji przed sezonem. Rynek oferuje szeroką gamę dysz, różniących się kształtem strumienia, rozmiarem kropel, odpornością na znoszenie, materiałem wykonania czy kątem natrysku. Każdy typ ma swoje mocne i słabe strony:

W praktyce większość gospodarstw korzysta z dwóch-trzech typów dysz na sezon, dobierając je do kluczowych zabiegów. Warto mieć w zapasie co najmniej dwa komplety dysz o różnych wydajnościach (np. 03 i 04) oraz jedne dysze wyraźnie antyznoszeniowe na okresy wietrzne lub większych zabiegów herbicydowych.

Kąt Natrysku, Rozstaw Dyszy i Wysokość Belki

Kąt natrysku dyszy (najczęściej 80° lub 110°) wpływa na szerokość śladu oprysku i optymalną wysokość belki nad łanem. Przy rozstawie dysz 50 cm:

• dysze 80° zwykle wymagają wyższej belki (ok. 50-60 cm nad celem),
• dysze 110° mogą pracować niżej (ok. 40-50 cm), co ogranicza znoszenie.

Zbyt niska belka skutkuje niewystarczającym pokryciem między dyszami, a zbyt wysoka - zwiększa znoszenie i pogarsza celność oprysku. Rozstaw dysz na belce (zwykle 50 cm, w niektórych maszynach 25 cm) determinuje geometrię oprysku. W praktyce najważniejsze jest, aby wszystkie dysze były ustawione równolegle, miały ten sam typ i rozmiar, a belka nie była skrzywiona.

Dobór Rozmiaru Dyszy do Dawki, Prędkości i Ciśnienia

Rozmiar dyszy (oznaczenie liczbowo-kolorystyczne, np. 02, 03, 04) decyduje o wydatku cieczy przy danym ciśnieniu. Od niego zależy, czy uda się utrzymać zakładaną dawkę na hektar przy dostępnej prędkości roboczej i rozsądnym ciśnieniu. Kroki postępowania przy doborze rozmiaru dysz:

1. Określenie planowanej dawki cieczy (l/ha) i typowego zakresu prędkości (km/h).
2. Wybór rozsądnego przedziału ciśnienia roboczego dla danego typu dysz.
3. Korzystanie z tabel producenta dysz lub aplikacji mobilnych - dobór rozmiaru, który przy zadanym ciśnieniu i prędkości zapewnia wymaganą dawkę.

Jeżeli dla planowanej dawki musimy przekraczać 4-5 bar, zwykle lepiej przejść na większy rozmiar dysz i zejść z ciśnienia. Zyskujemy wtedy stabilniejszą kroplę i mniejsze ryzyko znoszenia. Z kolei praca przy ciśnieniu poniżej 2 bar dla wielu dysz eżektorowych kończy się utratą ich charakterystyki i pogorszeniem pokrycia. Typowy scenariusz z praktyki: gospodarstwo przestawia się na szybszą pracę (z 7 na 10 km/h), ale pozostaje przy tych samych dyszach i ciśnieniu. W efekcie dawka spada o kilkadziesiąt procent. Odpowiednio dobrany rozmiar dysz i kontrola wskazań komputera wyeliminują taki problem.

Zużycie Dyszy - Kiedy Wymienić Komplet?

Dysze pracują w warunkach silnego ścierania. Z czasem ich otwór się powiększa, a strumień traci prawidłowy kształt. Oznacza to inną dawkę niż zakładana, gorszą równomierność i nierzadko niespodziewane znoszenie. Najczęstsze objawy zużycia dysz:

• wyraźnie wyższy wydatek przy tym samym ciśnieniu (np. o 10-20% względem nowej dyszy),
• „postrzępiony” lub asymetryczny strumień płaskostrumieniowy,
• nierówna długość śladu oprysku w polu.

Kalibracja Czujnika Prędkości i Całego Opryskiwacza

Kalibracja Czujnika Prędkości Metodą 100 Metrów

Podczas kalibracji czujnika prędkości metodą 100 metrów obliczamy ilość impulsów, jakie wysyła czujnik na odcinku 100 metrów. Aby wykonać kalibrację:

• Czujnik kołowy, czujnik radarowy lub czujnik prędkości GPS jest zamontowany przy opryskiwaczu.
• Zmierzony i zaznaczony jest dystans 100 metrów. Trasa musi odpowiadać warunkom pracy.
• Rozpocznij kalibrację, a po przejechaniu 100 metrów zatrzymaj ją. Ilość impulsów pojawia się w wierszu „Impulsy czujn.”

Dla czujników kołowych, prosta konstrukcja prędkościomierza ułatwia jego montaż. Wystarczy podłączyć urządzenie do instalacji ciągnika oraz zamontować czujnik przy kole ciągnika, w taki sposób, by zbierał impulsy ze szpilek zamontowanych na piaście koła lub z innych punktów zamontowanych na feldze koła. Następnie należy wprowadzić ilość impulsów na przejechane 100m. Urządzenie zostało rozbudowane o możliwość wprowadzania dwóch imp/100m. Dzięki temu w jednym urządzeniu możemy zaprogramować dwa rozmiary kół, co ułatwia pracę ciągników, w których zmieniane są koła ze standardowych na wąskie do międzyrzędzi i na odwrót. Wybór kół jest sygnalizowany zawsze podczas włączenia urządzenia.

Ogólne Procedury Kalibracji Opryskiwacza

Kalibracja opryskiwacza to proces wieloetapowy, który wymaga uwagi na szereg parametrów. Ogólne procedury obejmują:

• Przygotowanie układu do kalibracji: Sprawdzenie stanu dysz, filtrów, pompy, szczelności układu.
• Wyznaczenie rzeczywistej prędkości roboczej: Często z wykorzystaniem GPS lub precyzyjnego czujnika na kole.
• Pomiar wydatku pojedynczych dysz: Zebranie cieczy z każdej dyszy w określonym czasie i porównanie wyników.
• Obliczenie dawki na hektar i korekta ustawień: W oparciu o zebrane dane i wymagania agrotechniczne.
• Kontrola jakości oprysku w sezonie: Test równomierności belki opryskowej, kontrola znoszenia cieczy.
• Rejestracja zabiegów i analiza danych: Dokumentowanie ustawień i efektów.

W opryskiwaczach ze sterownikami (np. Nodet KVX, Arag Bravo 300) dane do obliczenia dawki są oparte na pomiarze drogi oraz pomiarze ciśnienia lub przepływomierzu turbinowym.

Rozwiązywanie Typowych Problemów z Czujnikami Prędkości

Problemy z czujnikami prędkości są częstym źródłem nieprawidłowego działania opryskiwacza. Typowe objawy to czujnik, który "nie czyta prędkości koła", pokazuje 0 km/h, lub działa niestabilnie. W przypadku problemów z pomiarem prędkości, warto zastosować następujące kroki diagnostyczne:

• Sprawdzenie zasilania czujnika: Pierw sprawdź, czy jest napięcie zasilania na czujniku (+12V i Masa).
• Weryfikacja sygnału wyjściowego: Na przewodzie sygnałowym (np. czerwonym) powinny być impulsy względem masy lub +12V. Można to sprawdzić miernikiem, powoli kręcąc kołem lub wiatraczkiem czujnika.
• Kalibracja sterownika: Jeśli czujnik działa, ale prędkość jest wyświetlana niepoprawnie, konieczna jest kalibracja sterownika rolniczego, korygując obwód koła lub ilość impulsów na 100m.
• Identyfikacja typu czujnika: W przypadku wymiany czujnika, należy zidentyfikować jego typ (np. NPN, PNP) i upewnić się, że jest kompatybilny z komputerem opryskiwacza (np. LH Agro 4000).
• Ocena stanu technicznego: Uszkodzony czujnik może początkowo działać, a potem spadać i pokazywać "0". Jeśli prędkość jest prawidłowa, ale dawka nie, należy sprawdzić inne elementy, takie jak czujnik ciśnienia lub przepływomierz.
