Dopuszczalne Wymiary i Masy Ciągnika Siodłowego z Naczepą Wywrotką w Polsce

Samochody ciężarowe, aby mogły poruszać się po publicznych drogach, powinny spełniać normy określone przez przepisy. Na terenie Unii Europejskiej od 1996 roku wymiary samochodów ciężarowych opisuje Dyrektywa 96/53, jednak każdy z krajów członkowskich może ustalić własne normy dla transportu drogowego, dopuszczające pojazdy większe i cięższe. W Polsce kluczowe regulacje zawiera Ustawa Prawo o ruchu drogowym oraz Rozporządzenie Ministra Infrastruktury z dnia 31 grudnia 2002 roku w sprawie warunków technicznych pojazdów oraz zakresu ich niezbędnego wyposażenia. Wymagania te mają na celu zapewnienie bezpieczeństwa w ruchu drogowym oraz ochronę infrastruktury drogowej.

Definicja Zespołu Pojazdów

Zespołem pojazdów nazywamy pojazdy złączone ze sobą, które tworzą całość w celu poruszania się po drodze. Specjalną kategorią zespołu pojazdów są tzw. pojazdy członowe, które składają się z pojazdu silnikowego złączonego z naczepą. Naczepa to rodzaj przyczepy, której przednia część spoczywa na pojeździe silnikowym (ciągniku siodłowym) i obciąża ten pojazd, w odróżnieniu od przyczepy, która jest pojazdem bez silnika, przystosowanym do łączenia go z innym pojazdem.

Dopuszczalne Wymiary Zespołów Pojazdów

Mówiąc o dopuszczalnych wymiarach pojazdów poruszających się po polskich drogach, należy sprecyzować, czy mowa o pojedynczym pojeździe, czy o zespole pojazdów.

Długość Pojazdu

• W Polsce maksymalna długość pojedynczego samochodu ciężarowego nie może przekraczać 12 metrów.
• W przypadku zespołu pojazdów, składającego się z ciągnika siodłowego i naczepy (tzw. TIR), dopuszczalna długość zestawu nie może przekraczać 16,5 metra. Taki limit obowiązuje praktycznie we wszystkich krajach Unii Europejskiej. W praktyce całkowita długość naczepy TIR-a wynosi zazwyczaj od 13,8 do 13,9 m, a długość wewnętrzna przestrzeni ładunkowej to około 13,6 m.
• Zespół dwóch pojazdów (np. samochód ciężarowy z przyczepą) może mieć maksymalnie 18,75 metra.
• Zespół trzech pojazdów (np. samochód ciężarowy z dwiema przyczepami) może osiągać maksymalną długość 22 metrów. Poruszanie się dłuższych zespołów pojazdów niż 22 metry po polskich drogach publicznych wymaga każdorazowo uzyskania odpowiedniego zezwolenia.

W krajach położonych za naszą wschodnią granicą, takich jak Rosja, Ukraina, Białoruś i Kazachstan, limit długości zestawu ciężarowego wynosi do 20 metrów.

Szerokość Pojazdu

Maksymalna szerokość dla pojazdów ciężarowych to 2,55 metra. Wyjątek stanowią izotermy, czyli ciężarówki-chłodnie, które mogą mieć 2,60 metra szerokości, pod warunkiem, że ściany boczne służące do izolacji termicznej mają grubość co najmniej 45 mm. Szerokość pojazdu wraz z ładunkiem nie może przekraczać 3 m, przy czym z każdej ze stron ładunek może wystawać do 23 cm.

Wysokość Pojazdu

W ustawie o ruchu drogowym znajdziemy też zapis o maksymalnej wysokości pojazdów ciężarowych - tutaj wymiary ciężarówek to 4 metry. Dopuszczalna wysokość samochodu ciężarowego dotyczy to maksymalnej wysokości naczepy, w tym tzw. firanki/plandeki, chłodni czy wywrotki.

Dopuszczalna Masa Całkowita (DMC)

Dopuszczalna Masa Całkowita (DMC lub dmc) to maksymalna masa pojazdu (który został dopuszczony do poruszania się po drodze) wraz z osobami oraz ładunkiem, określona właściwymi warunkami technicznymi. Wartość ta jest określona przez przepisy, z uwzględnieniem procesu homologacji pojazdu, który potwierdza, czy posiada on odpowiednie warunki techniczne, by poruszać się po drogach z danym obciążeniem. Wiele osób myli pojęcie DMC z dopuszczalną ładownością pojazdu. Dopuszczalna ładowność pojazdu samochodowego to maksymalna masa ładunku oraz osób, jaką pojazd może przewozić. Oblicza się ją, odejmując masę własną pojazdu (w pełni zatankowanego) od wartości DMC. Nie ma zatem określonej ustawą maksymalnej ładowności naczepy, TIR-a itd.

Dopuszczalne Wartości DMC dla Różnych Konfiguracji

W Polsce dopuszczalna masa całkowita zespołu pojazdów o co najmniej 5 osiach, w tym popularnie nazywanego TIR-a (ciągnik siodłowy + naczepa), wynosi 40 ton. Taka sama wartość obowiązuje na terenie całej UE.

Istnieją jednak precyzyjne normy określające dopuszczalną masę całkowitą dla różnych rodzajów pojazdów oraz ich konfiguracji (czyli zespołów pojazdów). Poniżej przedstawiamy przegląd wartości dopuszczalnej masy całkowitej (DMC) w Polsce:

W przypadku niektórych pojazdów spełnienie wyższych standardów ekologicznych (np. bezemisyjny pojazd silnikowy bądź zasilany paliwem alternatywnym) powoduje zwiększenie limitu DMC o 1-2 tony. Informacje o dopuszczalnej masie znajdują się w dowodzie rejestracyjnym każdego pojazdu.

Nacisk na Osie

Dopuszczalne wymiary zewnętrzne i DMC zestawu pojazdów to nie wszystko. Trzeba też spełniać limity nacisków na osie, które powstały po to, aby chronić nawierzchnie dróg przed uszkodzeniami. Choć pewnym standardem w Unii Europejskiej jest maksymalny nacisk 11,5 tony dla jednej osi, to w Polsce nie wszystkie drogi dostosowane są do takich obciążeń. Maksymalne naciski na oś napędową w Polsce to:

• 11,5 t na autostradach, drogach szybkiego ruchu oraz większości dróg krajowych.
• 10 t na niektórych drogach krajowych lub ich odcinkach oraz znacznej części dróg wojewódzkich.
• 8 t na pozostałych drogach wojewódzkich oraz drogach lokalnych.

Naczepa Wywrotka (Kipper) - Specyfika i Wymiary

Naczepy wywrotki, znane również jako kippery, są niezastąpione w transporcie materiałów sypkich. Charakteryzują się jednolitą konstrukcją podłogi oraz przedniej, tylnej i bocznych ścian, natomiast nie posiadają dachu. Załadunek odbywa się przez górę naczepy. Konstrukcja typu „wanna” umożliwia szybki załadunek, a hydrauliczny system przechylania skrzyni zapewnia efektywny rozładunek w praktycznie każdym miejscu. Naczepy wywrotki przeznaczone są do transportu towarów sypkich, takich jak piasek, żwir, kruszywa, węgiel czy gruz, a także płody rolne. Brak dachu może wymagać założenia specjalnych zabezpieczeń, aby uchronić przewożony ładunek przed ubytkiem czy warunkami atmosferycznymi.

Typowe wymiary naczepy wywrotki:

• Długość: 8-12 m
• Szerokość: 2,45 m
• Wysokość: zazwyczaj do 1,5 m (wysokość ładunku zależna od konstrukcji)
• Maksymalna ładowność: do 30 ton

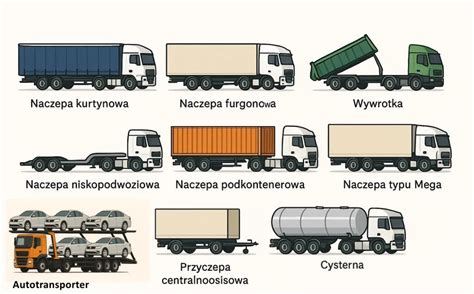

Przegląd Typów Naczep

Odpowiedni dobór naczepy do przewożonego towaru wpływa bezpośrednio na efektywność i bezpieczeństwo transportu. Naczepy transportowe można kategoryzować na uniwersalne i specjalistyczne. Poniżej przedstawiamy przegląd najpopularniejszych typów naczep:

Naczepy Uniwersalne

• Naczepa Plandeka: Standardowe i najpopularniejsze rozwiązanie. Charakteryzuje się elastyczną osłoną z wytrzymałego płótna. Opcja podniesienia dachu usprawnia załadunek. Wymiary standardowe: 13,6 m (dł.) × 2,45 m (szer.) × 2,65 m (wys.), ładowność do 24 ton.

• Naczepa Kurtynowa (Firanka): Udoskonalenie plandeki. Płótno można przesuwać na boki, co znacznie przyspiesza proces załadunku bocznego. Wymiary standardowe: 13,6 m (dł.) × 2,45 m (szer.) × 2,65 m (wys.), ładowność do 24 ton.

• Naczepa MEGA i Jumbo: Wyróżnia się zwiększoną wysokością przestrzeni ładunkowej (do 3 metrów) dzięki zastosowaniu kół o mniejszej średnicy. Idealna do transportu wyższych ładunków. Wymiary: 13,6 m (dł.) × 2,45 m (szer.) × 3 m (wys.), ładowność do 24 ton.

• Naczepa Chłodnia: Wyposażona w wydajny agregat chłodniczy i izolację termiczną, umożliwia zachowanie nieprzerwanego łańcucha chłodniczego (od -30 do +30 stopni Celsjusza). Stosowana do transportu żywności, leków. Ładowność do 22 ton.

• Naczepa Izoterma: Posiada izolację termiczną, ale bez aktywnego systemu chłodzenia, jedynie utrzymuje temperaturę przez pewien czas. Idealna do transportu towarów wrażliwych na wahania temperatury na krótkich i średnich dystansach.

Naczepy Specjalistyczne

• Naczepa Cysterna: Cylindryczny zbiornik do transportu płynów (paliwa, gazy, chemikalia, produkty spożywcze). Wymaga zgodności z normami ADR dla substancji niebezpiecznych.

• Naczepa Silos: Konstrukcja podobna do cysterny, ale przeznaczona do transportu materiałów sypkich (zboża, cukier, cement), wymagających ochrony przed wilgocią.

• Naczepa Platforma i Skrzyniowa: Platforma to otwarta powierzchnia ładunkowa do przewozu dużych, nieforemnych przedmiotów. Skrzyniowa to odmiana z burtami. Wymagają starannego zabezpieczenia ładunku.

• Naczepa Niskopodwoziowa (Low-bed): Obniżona konstrukcja pozwala na transport ciężkich i ponadgabarytowych maszyn i konstrukcji. Często wymaga specjalnych zezwoleń.

• Naczepa z Ruchomą Podłogą (Walking Floor): Podłoga złożona z ruchomych listew sterowanych hydraulicznie, umożliwia automatyczny rozładunek. Doskonała do transportu odpadów, biomasy.

• Naczepa Kontenerowa: Przystosowana do przewozu znormalizowanych kontenerów morskich, kluczowy element w transporcie intermodalnym. Niska masa własna pozwala na przewóz ciężkich kontenerów.

• Naczepa Laweta (Autotransporter): Przeznaczona do transportu samochodów osobowych i dostawczych, często w wariantach jedno- lub dwupoziomowych.

• Naczepa do przewozu żywych zwierząt: Konstrukcja dostosowana do potrzeb zwierząt, wyposażona w systemy wentylacji, pojenia i karmienia.

• Naczepa Kłonicowa: Wyposażona w pionowe kłonice, służy do transportu dłużyc, drewna, belek stalowych i innych długich elementów podłużnych.

Konsekwencje Przekroczenia Limitów

Przekroczenie dopuszczalnych wymiarów lub masy jest poważnym wykroczeniem drogowym i wiąże się z szeregiem negatywnych konsekwencji. Zarówno Policja, jak i Inspekcja Transportu Drogowego (ITD) regularnie kontrolują pojazdy pod kątem limitów wagowych i wymiarowych. Jeśli zatrzymany pojazd nie spełni jednego z parametrów, kierowca zostanie ukarany mandatem, którego wysokość zależy od stopnia przekroczenia dopuszczalnej masy całkowitej i wynosi od kilkuset do kilku tysięcy złotych.

W przypadku znacznych przekroczeń mogą być nałożone dodatkowe grzywny, a służby mogą podjąć decyzję o zakazie dalszej jazdy, dopóki nie zostanie usunięty nadmiar ładunku. W niektórych krajach przekroczenie DMC może skutkować nałożeniem kar administracyjnych, takich jak zatrzymanie prawa jazdy, zawieszenie rejestracji pojazdu lub zakaz wykonywania zawodu kierowcy. Przewoźnik może uniknąć tych kar, jeśli udowodni, że nie miał pojęcia o przekroczeniu ustalonych limitów masy; w takiej sytuacji winę ponosi kierowca.

Przekroczenie DMC zwiększa ryzyko wypadku drogowego, ponieważ pojazd może mieć problem z hamowaniem, przyspieszaniem lub utrzymaniem stabilności na drodze. Może również doprowadzić do szybszego zużycia hamulców, opon oraz innych elementów mechanicznych, co przekłada się na wyższe koszty serwisowania. Jest to także zagrożenie dla środowiska, gdyż nadmierne obciążenie jest równoznaczne z większym zużyciem paliwa. Co więcej, cierpi na tym również infrastruktura drogowa - nawierzchnia i konstrukcje drogowe szybciej ulegają zniszczeniu.

Znaczenie Homologacji i Doboru Naczepy

Konstrukcja ciężarówek i naczep musi być przystosowana do przewozu rozmaitych ładunków. Wszystkie ciężarówki i naczepy dopuszczone do ruchu muszą przejść proces homologacji, który potwierdza, że spełniają one odpowiednie warunki techniczne. Odpowiednio dobrana naczepa maksymalizuje możliwą ładowność, zapewnia bezpieczeństwo transportowanego towaru, umożliwia efektywny załadunek i rozładunek, minimalizuje koszty transportu oraz jest zgodna z przepisami o dopuszczalnych gabarytach i bezpieczeństwie drogowym.

Gdzie Szukać Informacji?

Przepisy dotyczące transportu drogowego podlegają okresowym aktualizacjom. Warto korzystać z aktualnych i wiarygodnych źródeł informacji, takich jak:

• Ustawa Prawo o ruchu drogowym
• Ustawa o transporcie drogowym
• Rozporządzenia Ministra Infrastruktury
• Konwencja CMR (w transporcie międzynarodowym)
• Centralna Ewidencja Pojazdów i Kierowców (CEPiK)

W przypadku nietypowych przewozów lub wątpliwości interpretacyjnych zawsze warto konsultować się z ekspertami.
