Ładowarka teleskopowa marki JCB, w tym popularny model 535, to wszechstronne maszyny budowlane, cenione za swoją ładowność i zasięg. Jednakże, jak każde skomplikowane urządzenie mechaniczne, mogą one napotkać na problemy techniczne. Jednym z takich problemów może być nieprawidłowe działanie wysuwu ramienia, sygnalizowane przez ostrzeżenia na panelu sterowania.
Problemy z sygnalizacją obciążenia i wysuwem
Użytkownicy zgłaszają sytuacje, w których ładowarka z pustymi widłami i maksymalnie wysuniętym ramieniem w poziomie wyświetla komunikat o zbyt dużym obciążeniu, co jest sygnalizowane czerwonym światłem i sygnałem dźwiękowym na panelu w prawym górnym rogu kabiny. Często pojawia się również sekwencja dźwięków "pip pip", odpowiadająca miganiu diod - 2x po pięć pipnięć głośniej i 2x po pięć pipnięć ciszej.
Dokładny system wykrywania obciążenia może się różnić w zależności od roku produkcji i konkretnej konfiguracji maszyny. W niektórych przypadkach, aby skalibrować system obciążenia, stosowana jest procedura wymagająca przytrzymania przycisku "książeczki" przy wskaźniku podczas uruchamiania maszyny. Po zapaleniu się zielonej diody, należy kontynuować przytrzymanie przycisku i uruchomić silnik. Po około 20 sekundach powinna zapalić się czerwona dioda. Następnie, podnosząc obciążenie na wysokość około 1-1,30 metra, należy wysuwać ramię do momentu, gdy koła zaczynają się lekko odrywać od ziemi. Warto zaznaczyć, że w niektórych modelach czujnik wagi jest umieszczony na tylnej osi.
Jednakże, niektórzy użytkownicy zgłaszają, że opisana metoda kalibracji nie przynosi rezultatów, a maszyna nie reaguje na wciśnięcie przycisku w sposób opisany przez innych operatorów.
Problemy z chowaniem się teleskopowego ramienia
Innym częstym problemem jest nieprawidłowe chowanie się teleskopowego ramienia. Zgłaszane są przypadki, gdy górny lub środkowy segment teleskopu nie chowa się równo z pozostałymi. Na przykład, po wysunięciu, wewnętrzny segment może się schować, podczas gdy zewnętrzny zatrzymuje się w pewnym punkcie, wymagając zwolnienia obrotów i oczekiwania na powolne schowanie. Czasami problem ustępuje samoistnie, ale jego przyczyna pozostaje nieznana.
Możliwe przyczyny takich problemów to:
- Zapowietrzenie układu hydraulicznego: Choć układy hydrauliczne w ładowarkach teleskopowych zazwyczaj samoczynnie się odpowietrzają, w niektórych przypadkach może być konieczna interwencja.
- Nieprawidłowe działanie zaworów zamków siłownika: Zawory te odpowiadają za blokowanie wysuniętego ramienia. Ich uszkodzenie lub zanieczyszczenie może prowadzić do problemów z chowaniem teleskopu.
- Problemy z uszczelnieniem wewnątrz siłownika głównego: Wycieki wewnętrzne, niewidoczne na zewnątrz, mogą wpływać na prawidłowe działanie siłownika.

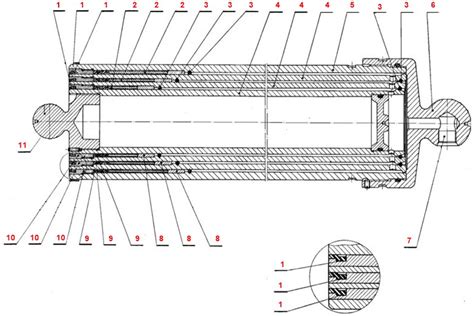

- Uszkodzone zaworki na tłoku siłownika: Wewnątrz siłowników znajdują się zaworki, które mogą ulec zużyciu lub uszkodzeniu, wymagając wymiany.
- Uszkodzenia mechaniczne: Możliwe jest również uszkodzenie elementów mechanicznych, takich jak ślizgi, lub urwanie części wewnątrz siłownika.
W celu diagnozy, sugerowane jest sprawdzenie działania maszyny po ewentualnym odłączeniu sworznia głównego siłownika, aby wykluczyć blokowanie go od wewnątrz. Należy również rozważyć sprawdzenie zaworów zamków hydraulicznych oraz zaworów w tłoku siłownika, które można zidentyfikować po wpisaniu frazy "makeup valves" w wyszukiwarkę wraz z marką JCB, co pozwoli znaleźć odpowiednie schematy.
Specyfikacja i dostępne modyfikacje JCB 535-125
Model JCB 535-125 to przykład ładowarki teleskopowej o imponujących parametrach. Potrafi podnieść ładunek o masie 3500 kg na wysokość ponad 12 metrów. W porównaniu do innych maszyn w tej klasie, często oferuje większy udźwig lub wyższą wysokość podnoszenia.
Kluczowe cechy konstrukcyjne obejmują unikalny wysięgnik teleskopowy, który umożliwia pracę z dużymi ładunkami na znacznych wysokościach nawet w ograniczonych przestrzeniach. Mimo przeznaczenia do ciężkich prac, komfortowa kabina z dobrą widocznością minimalizuje zmęczenie operatora.
Firma JCB, założona w 1945 roku przez Josepha Cyrila Bamforda, jest brytyjskim producentem maszyn budowlanych, znanym m.in. z opracowania pierwszej na świecie koparko-ładowarki.
Zastosowania JCB 535-125:
- Załadunek i rozładunek materiałów budowlanych.
- Montaż konstrukcji.
- Transport pasz i sprzątanie.
- Prace w magazynach, transport ciężkich ładunków.
- Prace załadunkowe i rozładunkowe na wysokości w ograniczonych przestrzeniach.
Charakterystyka techniczna JCB 535-125:
| Parametr | Wartość |
|---|---|
| Silnik | JCB Dieselmax |
| Moc silnika | 100 KM (74,5 kW) |
| Udźwig | 3500 kg |
| Wysokość podnoszenia | 12,28 m |
| Masa robocza | 9700 kg |
| Typ skrzyni biegów | Hydrostatyczna |
| Prędkość maksymalna | 29 km/h |
| Pojemność zbiornika paliwa | 146 litrów |
| Zużycie paliwa | 8-10 litrów na godzinę |
| Maksymalny wysięg wysięgnika | 8,1 m |
| Promień skrętu | 3,7 m |
| Opony | 15.5/80-24 |
| Przepływ hydrauliczny | 110 l/min |
Dostępne modyfikacje JCB 535-125:
- Basic: Standardowy model do średnich wysokości.
- HiViz: Ulepszony wysięgnik i maska dla lepszej widoczności i manewrowania.
- Agri: Wzmocniona skrzynia biegów i opony rolnicze.
- Loadall: Zwiększona manewrowość i ulepszona hydraulika.
- Wastemaster: Wzmocniona ochrona, odporność na zużycie, do pracy z odpadami.
- Contractors: Wzmocniona konstrukcja dla budownictwa.
- Turbo: Zwiększona moc silnika dzięki turbosprężarce.
- DualTech VT: Hybrydowa skrzynia biegów (mechaniczna i hydrostatyczna).
Kurs operatora Ładowarki teleskopowej JCB , Bob Cat
Profesjonalna obsługa i części zamienne

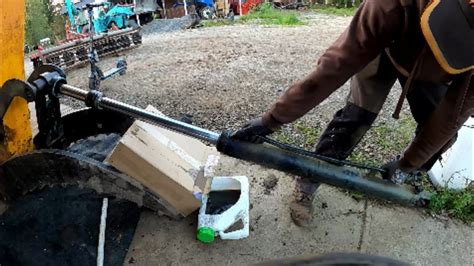

W przypadku problemów z siłownikami teleskopu lub innymi elementami układu sterowania wysuwem, istnieje możliwość zakupu oryginalnych, sprawnych części zamiennych, w tym siłowników. Firmy specjalizujące się w serwisowaniu ładowarek teleskopowych oferują zarówno sprzedaż, jak i profesjonalną wymianę ramion roboczych w maszynach każdej marki i modelu.
W sytuacjach wymagających specjalistycznej wiedzy, zaleca się wezwanie autoryzowanego serwisu. Fachowcy posiadają odpowiednie doświadczenie i narzędzia do diagnozowania oraz usuwania skomplikowanych usterek, co może okazać się bardziej ekonomiczne niż próby samodzielnej naprawy przez niedoświadczone osoby.
