Elektromagnetyczne sprzęgło kosiska w traktorkach STIGA: Budowa, zasada działania i rozwiązywanie problemów

Sprzęgło elektromagnetyczne to kluczowy element w wielu nowoczesnych maszynach, w tym w traktorkach-kosiarkach, gdzie odpowiada za załączanie i rozłączanie napędu na zespół tnący. Wykorzystując zasady elektromagnetyzmu, sprzęgło to umożliwia płynne przenoszenie mocy mechanicznej, zapewniając precyzyjną kontrolę i efektywność działania. Niniejszy artykuł omawia budowę, zasadę działania oraz najczęściej występujące problemy i ich rozwiązania, bazując na doświadczeniach użytkowników traktorków STIGA i podobnych maszyn.

Czym jest sprzęgło elektromagnetyczne?

Sprzęgło elektromagnetyczne jest urządzeniem stosowanym w różnych układach mechanicznych do załączania i wyłączania transmisji mocy pomiędzy dwoma obracającymi się wałami. Działa ono poprzez siłę elektromagnetyczną, ułatwiając załączanie i rozłączanie mechanizmu sprzęgła w różnych zastosowaniach, np. w systemach samochodowych, maszynach przemysłowych czy kosiarkach do trawy. Ten typ sprzęgła jest podzbiorem sprzęgieł samochodowych, działającym w oparciu o zasady tarcia. Zapewnia precyzyjną kontrolę nad przesyłem mocy i znajduje zastosowanie w wielu gałęziach przemysłu, m.in. w motoryzacji, przemyśle i produkcji.

Budowa sprzęgła elektromagnetycznego

Sprzęgło elektromagnetyczne składa się z dwóch głównych części: wirnika i twornika. Wirnik jest połączony z wałem napędowym (np. wałem korbowym silnika), a twornik z wałem napędzanym (np. wałem kosiska). Po włączeniu prądu elektrycznego pole elektromagnetyczne przyciąga twornik, załączając sprzęgło i przekazując moc między dwoma wałami.

Kluczowe komponenty:

• Koło zamachowe: Zamocowane na wale korbowym silnika, ułatwia przeniesienie mocy lub momentu obrotowego z silnika na wałek sprzęgła. Przeniesienie mocy następuje, gdy tarcza dociskowa zazębia się z kołem zamachowym.
• Uzwojenie: Zamontowane na kole zamachowym, przenosi prąd elektryczny z akumulatora, generując pole magnetyczne wokół siebie. Gdy prąd przepływa przez uzwojenie, tarcza dociskowa styka się z kołem zamachowym, co powoduje załączenie sprzęgła.
• Płyta cierna: Zamontowana na wałku sprzęgła, posiada okładziny cierne po obu stronach. Gdy uzwojenie otrzymuje prąd, tarcza dociskowa dociska tarczę cierną do koła zamachowego, zapewniając prawidłowy styk i umożliwiając przeniesienie napędu.
• Płyta dociskowa: Umieszczona na wałku sprzęgła, odpowiada za docisk tarczy ciernej do koła zamachowego podczas przepływu prądu przez uzwojenie. To zazębienie ułatwia przeniesienie mocy/momentu obrotowego.
• Akumulator i wyłącznik sprzęgła: Akumulator dostarcza niezbędny prąd do uzwojenia. Do sterowania dopływem prądu służy wyłącznik sprzęgła. W pozycji załączonej sprzęgła, wyłącznik sprzęgła jest wyłączony, co pozwala na przepływ prądu. W pozycji rozłączonej, wyłącznik sprzęgła jest włączony, co zapobiega przepływowi prądu.

Zasada działania sprzęgła elektromagnetycznego

Kiedy prąd elektryczny przepływa przez element magnetyczny i generuje pole magnetyczne, wirnik sprzęgła elektromagnetycznego ulega namagnesowaniu i tworzy pętlę, która przyciąga wirnik. Ruch wirnika względem wirnika wytwarza siłę tarcia. W bardzo krótkim czasie obciążenie to jest przyspieszane do prędkości wirnika, co zwiększa moc wyjściową sprzęgła.

Początkowo sprzęgło pozostaje rozłączone, co powoduje powstanie szczeliny powietrznej między wirnikiem i piastą. Uruchomienie silnika powoduje obrót wirnika, który jest połączony z wałem silnika. Akumulator prądu stałego dostarcza prąd stały do uzwojenia sprzęgła. Zastosowanie prądu stałego o wysokim napięciu powoduje przekształcenie uzwojenia w elektromagnes, generując siłę przyciągania na armaturę. Z kolei wirnik wywiera nacisk na tarczę cierną, powodując jej ruch w kierunku wirnika i inicjując obrót piasty. W rezultacie piasta obraca się, co pozwala wirnikowi na przeniesienie pełnego momentu obrotowego. Po naciśnięciu wyłącznika sprzęgła lub pedału, akumulator przerywa dopływ prądu do uzwojenia, eliminując siłę elektromagnetyczną i powodując powrót sprzęgła do pozycji rozłączonej. Konstrukcja ta łączy w sobie zasady elektromagnetyczne i mechaniczne, skutecznie łącząc efekty magnetyczne z tradycyjnymi mechanizmami sprzęgłowymi.

Zalety sprzęgieł elektromagnetycznych:

• Szybkość reakcji: Umożliwiają szybkie załączanie i rozłączanie, gwarantując krótki czas reakcji.
• Płynność działania: Zapewniają płynne i stopniowe zazębianie się, minimalizując wstrząsy i zużycie połączonych elementów.
• Precyzyjna kontrola: Umożliwiają precyzyjną kontrolę przenoszenia mocy, co podnosi ogólną wydajność systemu.
• Zdalne sterowanie: Można je włączać i wyłączać zdalnie, eliminując potrzebę bezpośredniego kontaktu fizycznego.
• Wysoki moment obrotowy: Mogą wydajnie przenosić wysokie wartości momentu obrotowego, dzięki czemu nadają się do zastosowań wymagających dużej wytrzymałości.
• Mniejsze wymagania konserwacyjne: Ich konstrukcja zakłada mniejszą liczbę ruchomych części.
• Efektywność energetyczna: Pobierają energię tylko wtedy, gdy są załączone.
• Regulacja momentu obrotowego: Moment obrotowy można regulować poprzez kontrolowanie prądu dostarczanego do uzwojenia sprzęgła.

Wady sprzęgieł elektromagnetycznych:

• Generowanie ciepła: Będą generować ciepło podczas pracy, co może powodować problemy termiczne.
• Złożoność konstrukcji: Konstrukcja jest bardziej złożona niż w przypadku tradycyjnych sprzęgieł, co zwiększa złożoność i koszty produkcji.
• Zależność od źródła zasilania: Zależność od źródła zasilania sprawia, że urządzenia te są podatne na przerwy w dostawie prądu lub awarie.
• Zużycie: Tarcie między płytami może z czasem powodować ich zużycie, co wymaga okresowej konserwacji.
• Podatność na czynniki zewnętrzne: Na wydajność i żywotność urządzenia mogą mieć wpływ takie czynniki jak kurz, wilgoć i zanieczyszczenia.
• Spadek wydajności przy wysokich prędkościach: Przy wysokich prędkościach obrotowych wydajność może się zmniejszyć ze względu na wpływ prądów wirowych i innych zjawisk elektromagnetycznych.
• Zakłócenia elektromagnetyczne: Działanie sprzęgieł elektromagnetycznych może powodować zakłócenia elektromagnetyczne w pracy pobliskich urządzeń elektronicznych.

Rozwiązywanie problemów ze sprzęgłem elektromagnetycznym w traktorkach STIGA

Problem z załączaniem sprzęgła elektromagnetycznego w STIGA SD 108

Użytkownik traktorka-kosiarki STIGA SD 108 zgłosił problem z elektromagnetycznym sprzęgłem kosiska, które po około 30 minutach pracy przestawało się załączać. Słyszalny był jedynie szmer i ocieranie, bez faktycznego włączenia noży. Początkowe prace serwisowe okazały się nieskuteczne.

Przyczyna awarii: Zużyte hamulce

Okazało się, że główną przyczyną problemu były zużyte hamulce, nitowane na obwodzie koła magnesowanego. Wytarły się one na tyle znacząco (o około 1,5 mm), że podczas hamowania koła powodowały jego wykrzywienie. To z kolei uniemożliwiało elektromagnesowi prawidłowe pokonanie powstałego przekoszenia i załączenie sprzęgła.

Rozwiązanie problemu

Rozwiązaniem okazało się obrócenie blaszek hamulców na drugą stronę, ponieważ nowe części nie były dostępne. Po tej modyfikacji sprzęgło zaczęło działać poprawnie, włączając noże nawet po godzinie koszenia. Serwis STIGA w podobnych przypadkach zazwyczaj sugeruje wymianę całego sprzęgła elektromagnetycznego, co jest znacznie droższą opcją.

Inne zgłaszane problemy i ich rozwiązania

• Luźna klema zasilająca: W traktorku TORO problem z rozłączaniem sprzęgła po kilku sekundach od załączenia został rozwiązany poprzez dokręcenie luźnej klemy zasilającej elektrosprzęgło. Nawet chwilowy spadek napięcia może wpłynąć na jego działanie.
• Zwiększony odstęp tarczy i docisku: W niektórych sprzęgłach (np. w traktorach JD), problem może wynikać ze zwiększenia odległości między tarczą i dociskiem. Należy zmniejszyć tę szczelinę poprzez dokręcenie trzech śrub ze sprężynami, znajdujących się z drugiej strony nitów.
• Problemy z elektryką w STIGA Estate: W traktorkach Stiga Estate problemy z załączaniem sprzęgła lub gaśnięciem silnika po jego włączeniu często były spowodowane zakurzeniem stacyjki i spadkiem napięcia na stykach (1-2V), szczególnie przy większym natężeniu prądu po włączeniu sprzęgła.
• Płytka zabezpieczeń czuła na napięcie: W traktorkach STIGA płytka zabezpieczeń jest bardzo czuła na spadki napięcia. Słabszy akumulator może powodować, że przekaźniki (od gaszenia, rozrusznika, sprzęgła koszenia) przestają być załączane. Warto sprawdzić napięcie zasilania na płytce podczas kręcenia rozrusznikiem.
• Uszkodzona cewka ładująca i akumulator: W jednym przypadku w traktorku STIGA 1066H problemem okazała się uszkodzona cewka ładująca, która dawała zbyt duże ładowanie na akumulator, co w konsekwencji doprowadziło do jego zniszczenia.

Demontaż sprzęgła z wału silnika

W przypadku konieczności demontażu sprzęgła z wału silnika, należy wykonać następujące kroki:

1. Zdemontuj pasek klinowy.
2. Zakontruj tuleję kluczem o rozmiarze 36.
3. Odkręć śrubę kluczem o rozmiarze 16.
4. Zdejmij sprężynę znajdującą się z tyłu.
5. Delikatnie zsuń sprzęgło z wału, poruszając nim na boki.

Elektromagnesy i układ zapłonowy w silnikach spalinowych

Elektromagnesy są szeroko stosowane w różnych gałęziach przemysłu, w tym hydraulicznym, pneumatycznym, mechanicznym, medycznym i motoryzacyjnym. W silnikach spalinowych, w tym w kosiarkach i pilarkach, kluczową rolę odgrywają w układzie zapłonowym.

Budowa i zasada działania elektromagnesu

Elektromagnes zazwyczaj składa się z rdzenia, wykonanego z materiału magnetycznego, na który nawinięta jest cewka z drutu (zazwyczaj miedzianego). Kiedy prąd przepływa przez cewkę, rdzeń zostaje namagnesowany, wytwarzając pole magnetyczne. Właściwości te utrzymują się dopóki przez elektromagnes płynie prąd. Elektromagnesy prądu stałego przestają działać, gdy prąd przestaje płynąć, a ich strumień magnetyczny wynosi 0 Wb. Elektromagnes spolaryzowany ma dodatkowy magnes stały, który wytwarza niezależne pole magnetyczne.

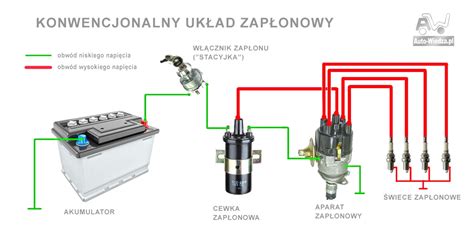

Układ zapłonowy w małych silnikach spalinowych

Układ zapłonowy w kosiarkach, pilarkach i podobnych małych silnikach spalinowych opiera się na współdziałaniu magnesu (często neodymowego) zamocowanego na obrotowym kole magnesowym (magneto) oraz cewki zapłonowej z dużą liczbą zwojów. Obracający się magnes indukuje w cewce napięcie, które generuje iskrę na świecy zapłonowej.

Kluczowe aspekty działania układu zapłonowego:

• Odległość magnesu od cewki: Kluczowa jest bardzo mała odległość między magnesem a rdzeniem cewki (około 0,3-0,5 mm), co umożliwia powstanie wystarczająco wysokiego napięcia. Drgania mogą zaburzać tę precyzyjną odległość.
• Indukcja magnetyczna: Magnes kręcąc się, indukuje prąd na cewce, a ta podłączona do świecy daje iskrę w cylindrze w odpowiednim momencie.
• Cewka zapłonowa: W prostych układach stosuje się jedną cewkę z dużą ilością zwojów. Posiada ona odczep do gaszenia (zazwyczaj niebieski kabel), który służy do wyłączania zapłonu przez zwarcie do masy.
• Polaryzacja magnesu: Prawidłowe ułożenie biegunów N i S magnesu względem cewki jest istotne, aby zmiany strumienia magnetycznego były odpowiednio szybkie i silne.
• Elementy sterujące: W bardziej zaawansowanych systemach, szczególnie w markowych silnikach (np. Briggs & Stratton), obecne są dodatkowe elementy, takie jak przerywacz mechaniczny lub elektroniczny (tyrystor/tranzystor) oraz kondensator, które pozwalają na precyzyjne sterowanie momentem zapłonu i generowanie silniejszej iskry. Wewnątrz zalewy izolacyjnej cewki zapłonowej może znajdować się kondensator, tyrystor i diody, oraz cewka inicjująca.

Problem braku iskry w traktorku STIGA Park Pro20

Użytkownik zgłosił problem z traktorkiem STIGA Park Pro20, który nie generował iskry na świecach, mimo sprawdzenia cewek i elektromagnesu. Problem pojawił się po zerwaniu kabla łączącego elektromagnes z blokadą hamulca. Mimo wymiany uszkodzonych elementów, iskra nadal nie występowała. Na cewkach było napięcie 3.5 V, ale nie docierało ono do świec.

Możliwe przyczyny braku iskry:

• Uszkodzony cewkomoduł: Może generować zbyt słabą iskrę (musi przeskakiwać na odległość min. 5 mm).
• Nieprawidłowa szczelina między magnesem a cewkomodułem: Należy ustawić odpowiednią odległość (zazwyczaj około 0,3 mm, grubość wizytówki).
• Uszkodzona blokada hamulca lub stacyjka: Uszkodzone elementy w obwodzie bezpieczeństwa (blokada hamulca, stacyjka) mogą uniemożliwiać prawidłowe uruchomienie zapłonu.
• Problemy z okablowaniem: Nawet po wymianie, mogą występować niewykryte uszkodzenia lub słabe połączenia.
