Elektryczne wózki widłowe: Kompleksowy przewodnik po budowie, zastosowaniu i rodzajach

Elektryczny wózek widłowy to wszechstronne urządzenie jezdniowe z napędem silnikowym, które znajduje szerokie zastosowanie w logistyce i magazynowaniu. Jego niska emisyjność oraz niski poziom hałasu, zazwyczaj nieprzekraczający 70 dB, czynią go idealnym rozwiązaniem do pracy wewnątrz budynków, takich jak hale magazynowe, centra dystrybucyjne czy zakłady produkcyjne. Te nowoczesne maszyny efektywnie wspierają procesy transportu ładunków pomiędzy różnymi strefami operacyjnymi, umożliwiają sztaplowanie materiałów jeden na drugim, realizację operacji składowania na regałach paletowych, a także kompletację poziomą i pionową oraz załadunek i rozładunek samochodów ciężarowych.

Budowa elektrycznego wózka widłowego

Konstrukcja elektrycznych wózków widłowych jest zróżnicowana i zależy od ich przeznaczenia. Podstawowe elementy, które je charakteryzują, to:

• Rama: Główny element konstrukcyjny, stanowiący szkielet maszyny. W nowoczesnych wózkach ramy są często wycinane laserowo ze stalowych płyt, a następnie spawane po nadaniu im odpowiedniego kształtu.
• Widły: Kluczowy element funkcjonalny, służący do podnoszenia i przenoszenia ładunków. Zazwyczaj mają kształt litery L i mogą występować w różnych długościach. Często stosuje się dodatkowe osprzęt i przedłużki.
• Maszt: Podstawowy element układu podnoszenia ładunku, odpowiedzialny za pionowy ruch wideł.
• Instalacja elektryczna: Stanowi serce wózka i składa się z kluczowych komponentów, takich jak bateria (akumulator), silnik lub silniki elektryczne, alternator, czujniki, sterowniki jazdy i układu podnoszenia, a także drobniejszych elementów, jak regulatory napięcia, światła i sygnały dźwiękowe.

Wózki czołowe, będące jednym z najczęściej spotykanych typów, mogą składać się z ponad 5000 poszczególnych elementów.

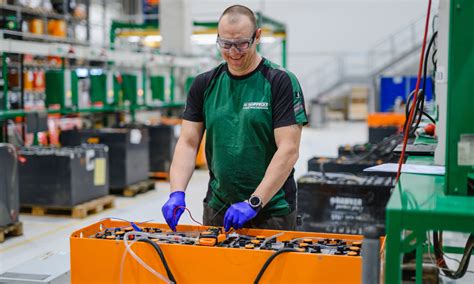

Rodzaje baterii w wózkach widłowych

Akumulator jest kluczowym źródłem zasilania dla elektrycznego wózka widłowego. Na rynku dostępne są różne typy baterii, z których każda ma swoje specyficzne cechy:

• Baterie kwasowo-ołowiowe: Najbardziej rozpowszechnione rozwiązanie, dostępne w wersjach 24V, 48V oraz 80V. Wymagają regularnego ładowania i konserwacji. Przy odpowiedniej pielęgnacji ich żywotność może wynosić około 5 lat, po czym mogą wymagać regeneracji lub wymiany.
• Baterie żelowe: Stanowią alternatywę dla tradycyjnych akumulatorów. Ich elektrolit ma postać żelu, co eliminuje potrzebę częstej konserwacji. Choć nie wymagają codziennego ładowania, raz w tygodniu zaleca się przeprowadzenie pełnego ładowania wyrównawczego. Ich żywotność szacuje się na około 1500 cykli ładowania.
• Baterie litowo-jonowe: Charakteryzują się niższą wagą i dłuższą żywotnością, często sięgającą nawet 10 lat. Dobrze sprawdzają się w umiarkowanych temperaturach, jednak wysokie temperatury mogą przyspieszać proces ich starzenia. Istnieje możliwość ich doładowywania, co jest korzystne podczas przerw w pracy.
• Baterie litowo-żelazowo-fosforanowe (LiFePO4): Najnowocześniejsze rozwiązanie, cechujące się bardzo długą żywotnością, nawet do 22 000 cykli ładowania. Pełne naładowanie baterii tego typu zajmuje zaledwie 1-2 godziny.

Warto zaznaczyć, że wybór odpowiedniego rodzaju akumulatora jest istotny, a producenci często promują nowocześniejsze, choć droższe, rozwiązania litowo-jonowe.

Zastosowanie elektrycznych wózków widłowych

Elektryczne wózki widłowe to maszyny niezwykle uniwersalne, znajdujące zastosowanie w wielu obszarach branży logistycznej i przemysłowej. Ich wszechstronność pozwala na efektywne wykorzystanie zarówno wewnątrz budynków, jak i na zewnątrz, na przykład na placach magazynowych.

Główne obszary zastosowania obejmują:

• Transport ładunków: Przenoszenie towarów na różne odległości, zarówno w obrębie magazynu, jak i między jego sekcjami.
• Sztaplowanie i składowanie: Układanie materiałów jeden na drugim oraz umieszczanie ich na regałach paletowych.
• Kompletacja zamówień: Wydawanie i zbieranie towarów zgodnie z zamówieniami, co może być realizowane przez dedykowane wózki do kompletacji lub ciągniki transportowe.
• Załadunek i rozładunek: Efektywne wprowadzanie i wyjmowanie towarów z samochodów ciężarowych.

Elektryczne wózki widłowe doskonale sprawdzają się w środowiskach, gdzie priorytetem jest czystość powietrza, niski poziom hałasu oraz precyzja pracy, takich jak hale magazynowe, chłodnie, centra dystrybucyjne czy zakłady produkcyjne. Są również doskonałym wyborem dla firm stawiających na zrównoważony rozwój i redukcję śladu węglowego.

Rodzaje i podział elektrycznych wózków widłowych

Rynek oferuje szeroką gamę elektrycznych wózków widłowych, których podział wynika ze specyfiki procesów magazynowania i rosnących wymagań łańcucha dostaw. Nowoczesne środki transportu wewnętrznego cechują się nie tylko zaawansowaną technologią, ale także wąską specjalizacją, pozwalającą na optymalizację poszczególnych operacji.

Popularne typy elektrycznych wózków widłowych:

• Wózki systemowe VNA (Very Narrow Aisle): Maszyny przeznaczone do składowania ładunków na bardzo dużych wysokościach, często przekraczających 17 metrów, w wąskich korytarzach magazynowych.
• Wózki widłowe wysokiego składowania (Reach Truck): Operator zajmuje pozycję bokiem do kierunku jazdy, a przeciwwaga znajduje się pod jego fotelem. Umożliwiają efektywne operowanie na wysokich regałach.

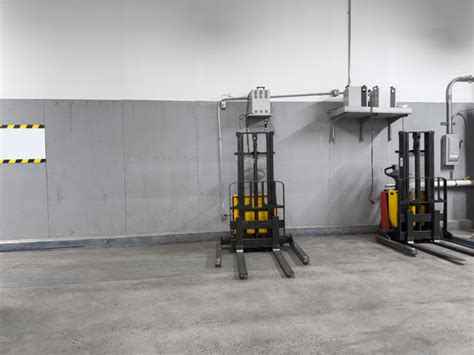

• Paleciaki elektryczne: Wózki paletowe z napędem elektrycznym, służące do transportu palet na krótkie dystanse.
• Podnośnikowe wózki typu stacker: Połączenie paleciaka z masztem, umożliwiające podnoszenie i składowanie ładunków na niewielkich wysokościach.
• Wózki do kompletacji zamówień: Szeroka kategoria obejmująca zarówno ciągniki transportowe, jak i specjalistyczne wózki systemowe dedykowane do kompletacji.
• Wózki czołowe / z przeciwwagą: Najbardziej uniwersalne wózki, które dzięki zamontowanej przeciwwadze mogą efektywnie podnosić i transportować ładunki. Wśród nich wyróżniamy modele 3-kołowe, charakteryzujące się większą zwrotnością, oraz 4-kołowe, oferujące większą stabilność.

Bezpieczeństwo i obsługa elektrycznych wózków widłowych

Bezpieczna obsługa elektrycznego wózka widłowego jest kluczowa dla zapobiegania wypadkom i zapewnienia efektywności pracy. Operatorzy powinni być odpowiednio przeszkoleni i zaznajomieni z instrukcją obsługi konkretnego urządzenia.

Podstawowe zasady bezpieczeństwa:

• Szkolenie i uprawnienia: Upewnij się, że operator posiada odpowiednie kwalifikacje i certyfikaty.
• Limit obciążenia: Zawsze przestrzegaj maksymalnego udźwigu wózka, aby uniknąć przeciążenia i potencjalnej awarii.
• Stan techniczny: Przed każdym użyciem należy sprawdzić stan techniczny maszyny, w tym ewentualne uszkodzenia mechaniczne, poziom płynów oraz działanie kluczowych elementów.
• Poziom naładowania baterii: Upewnij się, że bateria jest odpowiednio naładowana.
• Warunki drogowe: Wybieraj trasę przejazdu z uwzględnieniem płaskości i nośności drogi. Nierówne lub uszkodzone posadzki mogą utrudniać jazdę i powodować ślizganie się ładunku.
• Umieszczenie ładunku: Zapewnij stabilność ładunku na widłach. Należy zwrócić uwagę na zjawisko zwisu palety, gdy towary wystają poza jej obrys, co może prowadzić do uszkodzenia ładunku.
• Świadomość otoczenia: Pamiętaj, że praca odbywa się w przestrzeni, gdzie poruszają się ludzie i inne maszyny. Zachowaj szczególną ostrożność i unikaj brawury.

Przepisy prawne, takie jak Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 roku, określają wymagania dotyczące pomieszczeń, w których ładowane są wózki widłowe elektryczne. Minimalna wysokość takiego pomieszczenia to 2 metry. Należy zachować szczególną ostrożność ze względu na ryzyko wycieku kwasu i wydzielanie się gazów podczas ładowania.

Parametry i cechy elektrycznych wózków widłowych

Elektryczne wózki widłowe charakteryzują się imponującymi parametrami, które można dopasować do specyficznych potrzeb operacyjnych.

• Wysokość podnoszenia: W zależności od modelu, wózki elektryczne mogą podnosić ładunki na wysokość do około 6 metrów.
• Udźwig: Maksymalna wartość udźwigu może wynosić od kilku do nawet 5-6 ton, w zależności od konstrukcji i przeznaczenia wózka.
• Zwrotność: Szczególnie wózki 3-kołowe oferują doskonałą zwrotność dzięki mniejszemu promieniowi skrętu, co ułatwia manewrowanie w ciasnych przestrzeniach.
• Komfort pracy: Nowoczesne wózki elektryczne wyposażone są w ergonomiczne stanowiska pracy operatora, z intuicyjnie rozmieszczonymi elementami sterującymi, wygodnymi fotelami i doskonałą widocznością.
• Technologia: Zaawansowane systemy sterowania, komputery pokładowe prezentujące kluczowe informacje o stanie wózka oraz możliwość wyboru różnych programów pracy znacząco podnoszą wydajność i bezpieczeństwo.

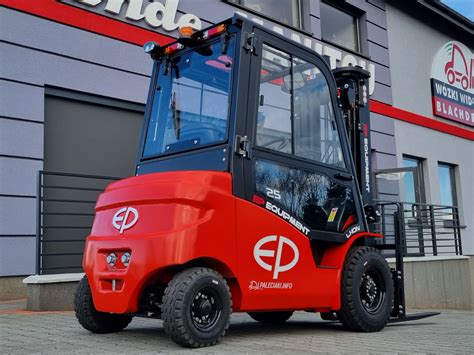

Przykładowo, model EFL181 od EP Equipment to kompaktowy elektryczny wózek widłowy z baterią litowo-jonową, zaprojektowany z myślą o okazjonalnej pracy w małych magazynach. Wyróżnia się ładowaniem za pomocą standardowego gniazdka 230V, bezobsługową baterią oraz systemem BMS chroniącym przed nadmiernym rozładowaniem czy przeładowaniem. Duże koła przedniej osi ułatwiają jazdę po nierównych nawierzchniach, a kompaktowe wymiary (długość 2015 mm, promień skrętu 1,92 m) czynią go idealnym do pracy w ograniczonych przestrzeniach.

Koszty zakupu i eksploatacji

Ceny nowych elektrycznych wózków widłowych od renomowanych producentów zaczynają się zazwyczaj od około 70 000 zł, przy czym ostateczna kwota zależy od typu urządzenia, jego maksymalnej wysokości unoszenia i udźwigu. Choć nowe wózki elektryczne mogą być nieco droższe od nowych wózków spalinowych (dostępnych od około 65 000 zł), ich wyższa cena jest uzasadniona większym komfortem pracy, brakiem emisji spalin i cichą pracą.

Używane wózki widłowe elektryczne stanowią atrakcyjną alternatywę cenową. Ich koszt jest zazwyczaj o 30% do 50% niższy niż nowych urządzeń, a ostateczna cena zależy od stanu technicznego, roku produkcji, wyposażenia oraz historii serwisowej.

Pod względem kosztów eksploatacji, elektryczne wózki widłowe często okazują się bardziej ekonomiczne niż ich spalinowe odpowiedniki, zwłaszcza przy intensywnym użytkowaniu, ze względu na niższe ceny energii elektrycznej w porównaniu do paliwa oraz mniejsze koszty serwisowania.
