Podłączanie Gniazda 7-PIN: Szczegółowy Przewodnik dla Przyczep i Pojazdów Holujących

Sprawne oświetlenie przyczepy to warunek bezpiecznej jazdy. Kierunkowskazy, światła pozycyjne, stopu i przeciwmgielne muszą działać zawsze, bez opóźnień i przerw. Dzięki temu inni kierowcy widzą, co dzieje się na drodze i jak zmienia się tor jazdy zestawu. Prawidłowe podłączenie gniazda przyczepy to inwestycja w bezpieczeństwo - Twoje i innych uczestników ruchu. Zgodnie z Prawem o ruchu drogowym, każda przyczepa musi mieć sprawne oświetlenie zewnętrzne.

Rodzaje Gniazd Przyczepy: 7-PIN a 13-PIN

Gniazdo elektryczne do zasilania przyczepy samochodowej jest nieodłączną częścią haka holowniczego. Służy ono do połączenia pojazdu z przyczepą za pomocą przewodów elektrycznych, co umożliwia przesyłanie sygnałów świetlnych, a także zasilania z samochodu do przyczepy. Wybór odpowiedniego gniazda jest kluczowy.

Gniazdo 7-PIN

• Gniazdo 7-pin jest najczęściej stosowanym standardem w lekkich przyczepach towarowych, lawetach oraz bagażnikach rowerowych montowanych na haku.
• Sprawdza się wtedy, gdy przyczepa potrzebuje wyłącznie podstawowych świateł, obejmując obsługę kierunkowskazów, świateł pozycyjnych, stopu oraz przeciwmgielnego.
• Taki zestaw wystarcza w większości przyczep transportowych, małych lawet i bagażników na hak oraz w instalacjach przyczep rolniczych.
• Instalacje 7-pinowe są powszechnie stosowane w lekkich przyczepach o DMC do 750 kg.
• Gniazdo 7-PIN typu „N” - stosowane głównie w przyczepkach lekkich o DMC do 750 kg. Umożliwia podłączenie podstawowych świateł, takich jak kierunkowskazy, światła przeciwmgielne, lewe światło pozycyjne, prawe światło pozycyjne i światła stopu.
• Gniazdo 7-PIN typu „S” - rozszerzenie standardowego gniazda „N”, które dodaje obsługę świateł cofania. Jest często stosowane w przyczepach z bardziej rozbudowanym systemem elektrycznym.

Gniazdo 13-PIN

• Gniazdo 13-pin jest przeznaczone do przyczep kempingowych i cięższych przyczep towarowych (DMC powyżej 750 kg).
• W praktyce oznacza to większą funkcjonalność, zwłaszcza gdy przyczepa ma urządzenia wymagające zasilania.
• 13-pinowe gniazdo zapewni obsługę wszystkich dostępnych świateł przyczepy, w tym światła cofania czy oświetlenie tablicy rejestracyjnej, a w bardziej rozbudowanych systemach także zasilanie dodatkowych urządzeń.
• Dodatkowe funkcje gniazda 13-pin obejmują:
  • światło cofania,
  • dodatkowe zasilanie stałe (12V) do zasilania urządzeń dodatkowych (np. lodówki czy oświetlenia wewnętrznego),
  • zasilanie po zapłonie (aktywne tylko przy włączonym zapłonie),
  • masa dla urządzeń pokładowych przyczepy.

Wybór nowego gniazda zależy od tego, jaka wiązka elektryczna została doprowadzona do haka w naszym aucie, a także od rodzaju przyczepki, którą zamierzamy holować. Jeśli w przyszłości chcesz używać przyczepy z bardziej rozbudowanym systemem elektrycznym albo przyczep cięższych, przyczep kempingowych lub platform rowerowych, warto rozważyć instalację gniazda 13-pinowego.

Jeśli chcesz podpiąć wtyczkę 13-PIN do gniazda 7-pinowego (lub na odwrót) i nie zależy Ci na dodatkowych funkcjach, użyj odpowiedniej przejściówki.

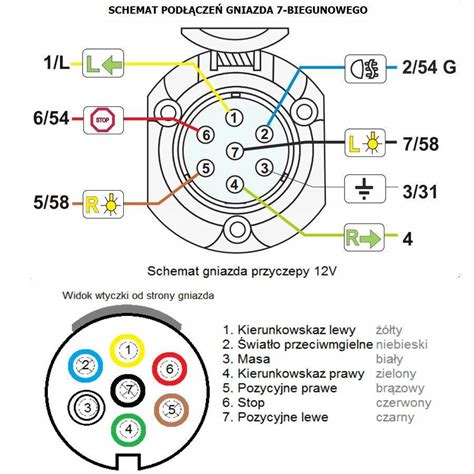

Schemat Podłączenia Gniazda 7-PIN

Najważniejszą częścią pracy jest poprawne przypisanie przewodów do pinów. Piny są ułożone w okręgu, a pin odpowiadający za masę znajduje się pośrodku. W praktyce wiele błędów wynika z tego, że schematy pokazują gniazdo w określony sposób, najczęściej od strony, z której montuje się wtyczkę. Jeśli patrzy się na element z przeciwnej strony, łatwo o pomyłkę, ponieważ układ będzie wyglądał inaczej. Aby poprawnie podłączyć piny, musisz upewnić się, z której strony odwzorowany jest schemat, i odpowiednio odwrócić kolejność w wyobraźni.

Poniżej znajduje się standardowy opis pinów wraz z oznaczeniami według normy DIN i najczęściej spotykanymi kolorami przewodów:

Masa (Pin 3) jest kluczowa dla stabilnej pracy całej instalacji. Światło stopu (Pin 6) to jeden z najważniejszych obwodów w kontekście bezpieczeństwa.

Uwagi do podłączenia 7-PIN w przyczepach rolniczych

Dyskusja dotycząca schematu podłączenia gniazda 7-pin przyczepy rolniczej do ciągnika wskazuje na następujące oznaczenia wyprowadzeń: 58 - światła postojowe, 54 - światło stop, L - lewy kierunek, P - prawy kierunek, 31 - masa, środkowy bolec (S) wykorzystywany do światła przeciwmgłowego lub cofania. Typowe i prawidłowe podłączenie to: L - lewy kierunek, R - prawy kierunek, 31 - masa, 54 - stop, 58L - pozycyjne lewe, 58R - pozycyjne prawe, + - dodatkowe funkcje (np. przeciwmgielne lub cofania). W starszych instalacjach pozycyjne lewe i prawe mogły być podłączone na jednym pinie, co może powodować problemy z kompatybilnością. Zaleca się stosowanie nowoczesnego schematu z rozdzieleniem 58L i 58R.

Jak Prawidłowo Podłączyć Gniazdo Przyczepy Samochodowej?

Samodzielne podłączenie gniazda przyczepy samochodowej nie jest trudne, ale wymaga odrobiny wiedzy i sprawności technicznej. Pamiętaj o przestrzeganiu zasad bezpieczeństwa - wszelkie prace ingerujące w instalację elektryczną samochodu powinniśmy wykonywać przy całkowicie wyłączonym zapłonie. Przed rozpoczęciem jakichkolwiek prac przy instalacji elektrycznej zawsze odłącz ujemną klemę akumulatora, aby uniknąć niebezpiecznego zwarcia.

Krok 1: Sprawdź typ gniazda i przygotuj się

Najpierw należy zadbać o poprawne przygotowanie przewodów. Muszą mieć odpowiednią długość, aby po zamknięciu obudowy nie były naprężone. Ważny jest wybór odpowiedniego gniazda tak, by pasowało do dedykowanego uchwytu montażowego w samochodzie. W większości haków stosuje się uniwersalne gniazda 7-PIN lub 13-PIN. Jeśli w Twoim samochodzie zostało zainstalowane gniazdo 7-PIN, to jego zmiana na wersję 13-pinową będzie wymagała wymiany wiązki doprowadzającej prąd i ingerencji w instalację elektryczną. Jeśli nie posiadasz odpowiednich umiejętności w tym zakresie, skontaktuj się z wyspecjalizowanym elektrykiem samochodowym.

Krok 2: Zdemontuj stare gniazdo i oceń stan przewodów

Sposób demontażu starego gniazda zależy od jego rodzaju i producenta. Rozpocznij od dokładnych oględzin gniazda zainstalowanego w pojeździe. W większości modeli jest ono przykręcone śrubami, które należy odkręcić, aby uwolnić gniazdo i dostać się do znajdujących się wewnątrz przewodów elektrycznych. Po otwarciu gniazda, zwróć uwagę na rozmieszczenie przewodów. Przewody powinny być oznaczone kolorami, które potem pozwolą Ci na ich prawidłową instalację w nowym gnieździe. Dla pewności, możesz również zrobić zdjęcie, które pomoże Ci w późniejszym rozmieszczeniu przewodów. Kolejna czynność to odłączenie wiązki elektrycznej, co zrobisz poluzowując śrubki mocujące końcówki kabli w gnieździe.

Po odkręceniu przewodów upewnij się, że ich końcówki są w dobrym stanie - nie są załamane, zaśniedziałe. Sprawdź, czy są odpowiedniej długości oraz grubości, umożliwiającej pewne połączenie. Wyrobione lub zbyt krótkie przewody mogą samoistnie odpiąć się podczas jazdy lub prowadzić do uszkadzania miedzianych żył - kontrola ich stanu na tym etapie zapewni odpowiednią trwałość i niezawodność. Możesz użyć nożyka lub małej obcinaczki do przycinania przewodów, jeśli pozwala na to ich długość. Jeśli uszkodzenia są na tyle rozległe, że po ich obcięciu podłączenie wtyczki stanie się niemożliwe, musisz wymienić również przewody. Przygotuj przewody elektryczne zgodnie z instrukcją producenta gniazda. Sprawdź również w jakim stanie jest gumowa osłona, przez którą przechodzi wiązka elektryczna - jeśli zauważysz na niej uszkodzenia, wymień ją na nową. Uszczelka gumowa pod gniazdem zapobiega korozji styków spowodowanej wilgocią.

Krok 3: Podłącz nowe gniazdo

Kolejny krok to podłączenie przewodów. Pamiętaj, że odizolowane końcówki przewodów muszą być dostatecznie długie, aby dało się mocno osadzić je w gnieździe, muszą być proste i czyste. Przewody podłącz według schematu producenta lub skorzystaj z instrukcji, które zamieściliśmy powyżej. Przydatne mogą być tu także zdjęcia instalacji, jeśli zrobiłeś je w poprzednim kroku! Pamiętaj, że gniazdo musi być solidnie przykręcone - porządne dokręcenie wszystkich śrub zapewni mu trwałość, odporność na wstrząsy i uszkodzenia mechaniczne. Po podłączeniu przewodów zaciski trzeba mocno dokręcić, ale bez uszkadzania żył. Później przewody należy ułożyć tak, aby nie ocierały się o krawędzie i nie były załamane.

Uwaga! Podłączenie „na krótko” może spowodować błędy komputera pokładowego.

Testowanie i Rozwiązywanie Problemów

Po zakończeniu montażu trzeba sprawdzić działanie wszystkich świateł. Należy uruchomić lewy i prawy kierunkowskaz, światła pozycyjne, stop oraz przeciwmgielne. Najlepszy efekt daje tester instalacji przyczepy, ponieważ pokazuje od razu, czy sygnał trafia do właściwego pinu. Warto również sprawdzić działanie wszystkich świateł. Włącz auto i sprawdź kontrolki w samochodzie. Przekręć kluczyk w stacyjce i upewnij się, że na desce rozdzielczej nie pojawiły się komunikaty o błędach. Przetestuj światła i sygnały świetlne. Włącz kierunkowskazy, światła pozycyjne, światło stopu oraz światła cofania (w instalacji 13-PIN). Sprawdź, czy lampy reagują prawidłowo. W przypadku świateł hamowania warto poprosić o pomoc osobę trzecią.

Najczęstsze problemy i ich rozwiązania

1. Błędne przypisanie pinów

• Objaw: Jedna funkcja uruchamia inną (np. włączenie stopu powoduje miganie kierunkowskazu).
• Przyczyna: Piny zostały podłączone niepoprawnie.
• Rozwiązanie: Wróć do schematu i sprawdź połączenia testerem lub multimetrem.

2. Problemy z masą (Pin 3)

• Objaw: Włączenie jednego światła (np. stopu) powoduje przygasanie lub dziwne zachowanie innych świateł (tzw. efekt „choinki”).
• Przyczyna: Słaby styk na masie sprawia, że prąd szuka "ujścia" przez inne żarówki. Najczęściej winna jest masa (pin 3).
• Rozwiązanie: Upewnij się, że przewód masowy jest solidnie dokręcony i styk jest czysty. Sprawdź, czy biały przewód jest solidnie przykręcony zarówno w gnieździe, jak i do karoserii pojazdu.
• Test masy (najważniejszy): Ustaw miernik na ciągłość (buzzer) lub niski zakres Ω. Jedną sondę przyłóż do pinu 3 w gnieździe. Drugą sondę przyłóż do pewnego metalu ciągnika (np. śruba ramy, zaczep). Powinno być prawie 0 Ω / sygnał ciągłości.

3. Korozja i utlenianie styków

• Objaw: Zaczyna się od sporadycznych przerw w działaniu świateł, a kończy brakiem kontaktu.
• Przyczyna: Utlenianie styków spowodowane wilgocią.
• Rozwiązanie: Oczyść piny drobnym papierem ściernym lub specjalnym sprayem do styków elektrycznych. Zabezpiecz styki smarem dielektrycznym.

4. Przerwania przewodów lub luźne mocowanie

• Objaw: Brak jednego kierunkowskazu / stopu. Działa na pusto, nie działa z przyczepą.
• Przyczyna: Wypięty przewód w gnieździe, przetarta wiązka, luźne mocowanie gniazda. Drgania w czasie jazdy powodują przerywanie styku, nawet jeśli podłączenie jest poprawne.
• Naprawa: Rozkręć gniazdo, sprawdź docisk śrub, dociśnij końcówki, użyj sprayu do styków. Jeśli objawem jest „działa na pusto, nie działa z przyczepą”, przyczyną może być wyrobiona wtyczka/gniazdo lub słaby docisk/luźne piny. Wymień wtyczkę/gniazdo (często najlepiej komplet, żeby spasowanie było pewne).

5. Różne kolory przewodów

• Pytanie: Czy mogę podłączyć gniazdo, sugerując się wyłącznie kolorami kabli, jeśli zgadzają się one ze standardowym opisem (np. żółty do lewego kierunkowskazu)?
• Odpowiedź: Nie, nie należy polegać wyłącznie na kolorach. Choć istnieje standard (np. żółty dla lewego kierunkowskazu, niebieski dla przeciwmgielnego), producenci wiązek potrafią stosować inne barwy izolacji, zwłaszcza w starych wiązkach. Jedynym sposobem na uniknięcie błędu, który potem wymusi przepinanie instalacji, jest weryfikacja funkcji każdego przewodu za pomocą multimetru lub testera przed ostatecznym dokręceniem zacisków. Podłączanie należy wykonać zgodnie z funkcjami pinów, a nie tylko według kolorów.

6. Brak światła cofania w gnieździe 7-PIN

• Pytanie: Czy jeśli moja przyczepa ma światło cofania, to zadziała ono po podłączeniu do gniazda 7-pin?
• Odpowiedź: Nie, gniazdo 7-pin technicznie nie posiada obwodu odpowiedzialnego za światło cofania. Obsługuje ono wyłącznie kierunkowskazy, światła pozycyjne, stop oraz przeciwmgielne. Jeśli przyczepa wymaga światła cofania (co jest standardem w cięższych przyczepach) lub zasilania urządzeń w środku, konieczne jest zastosowanie instalacji 13-pinowej.

W razie problemów z działaniem świateł, sprawdź poprawność wpięcia wtyczki, a jeśli to nie jest przyczyną - prawidłowe podpięcie wszystkich przewodów w gnieździe. Pamiętaj, że jazda z niesprawnym oświetleniem przyczepy grozi mandatem oraz możliwością zatrzymania dowodu rejestracyjnego i zakazem dalszej jazdy.

Konserwacja i Trwałość Połączeń

Na koniec warto zadbać o trwałość połączeń. Utlenianie styków spowodowane wilgocią to częsta przyczyna awarii. Aby zapobiec śniedzeniu i przerywaniu po kilku miesiącach jazdy w deszczu, warto po montażu zabezpieczyć wnętrze gniazda i styki smarem dielektrycznym. Tworzy on barierę dla wody i soli drogowej, co jest kluczowe dla utrzymania stabilnego kontaktu elektrycznego w trudnych warunkach atmosferycznych.
