Podłączenie Gniazda 15-pinowego w Ciągniku Siodłowym: Kompleksowy Przewodnik

Prawidłowe podłączenie gniazda przyczepy to kluczowa kwestia dla każdego, kto planuje holowanie. Nie tylko zapewnia ono poprawne działanie świateł i innych systemów elektrycznych przyczepy, ale przede wszystkim gwarantuje bezpieczeństwo na drodze. Nieprawidłowo podłączone przewody mogą prowadzić do awarii oświetlenia, co w konsekwencji może skutkować mandatem lub, co gorsza, wypadkiem drogowym. W pojazdach ciężarowych, ze względu na złożoność systemów i większe wymagania, standard 15-pinowy staje się niezbędny dla zapewnienia pełnej komunikacji i funkcjonalności.

Standardy Złącz Elektrycznych w Pojazdach Ciężarowych (24V)

W instalacjach elektrycznych samochodów ciężarowych i ich przyczep występują napięcia 24 V DC. Aby użytkownik przez przypadek nie dokonał połączenia elementów przystosowanych do różnych standardów zasilania lub funkcji, wprowadzono różne standardy złącz (gniazd i wtyczek).

Ewolucja i Rodzaje Gniazd 7-pinowych (N, S, EBS)

Zanim przejdziemy do szczegółów gniazda 15-pinowego, warto zrozumieć kontekst innych standardów stosowanych w transporcie ciężarowym:

• Gniazda i wtyczki 7-pin typ N (Normal) są stosowane głównie w 24 V instalacjach elektrycznych samochodów ciężarowych, dostawczych oraz w przyczepach towarowych o dopuszczalnej masie całkowitej do 750 kg, które nie wymagają światła cofania. Jest to jeden z najstarszych standardów łączących samochód z przyczepą.
• Gniazda i wtyczki 24 V 7-pin typu S (Supplementary) to uzupełniający standard stosowany w pojazdach ciężarowych i ich przyczepach, który współpracuje z podstawowym systemem typu N. Tym połączeniem (Typ S) realizowane są funkcje uzupełniające, między innymi: światło cofania, stałe zasilanie oraz zasilanie po stacyjce. Typ S jest uzupełnieniem typu N.
  Wersja N ma wszystkie złącza męskie, w tym jedno grubsze, natomiast w wersji S jedno duże złącze żeńskie i reszta mniejszych męskich. Taka różnica w budowie jest celowa i prawidłowa, aby zapobiec odwrotnemu podłączeniu wtyczek.
• Gniazda i wtyczki 24 V 7-pin typu EBS (Electronic Braking System) to specjalistyczny standard stosowany w systemach hamulcowych pojazdów ciężarowych i ich przyczep. Standard EBS umożliwia przesyłanie sygnałów sterujących i diagnostycznych między systemami hamulcowymi pojazdu i przyczepy.

Gniazdo 15-pinowe 24V - Pełna Komunikacja dla Naczep

Prawidłowe połączenie elektryczne między ciągnikiem siodłowym a naczepą stanowi podstawę bezpiecznego transportu drogowego. Gniazda i wtyczki 24 V 15-pin ADR są stosowane w pojazdach ciężarowych i przyczepach przeznaczonych do przewozu materiałów niebezpiecznych, zgodnie z konwencją ADR (Accord Dangereux Routier). Zgodność z normą ISO 12098 określa układ pinów i funkcje dla systemów stosowanych w pojazdach ADR, choć standard ten jest szeroko używany we wszystkich naczepach wymagających rozszerzonej komunikacji.

Złącza 15-pinowe 24V umożliwiają prawidłową komunikację między ciągnikiem siodłowym a naczepą, zapewniając przepływ sygnałów elektrycznych niezbędnych do funkcjonowania systemów naczepy. Standard ten, w porównaniu do wcześniejszych rozwiązań 7-pinowych, pozwala na obsługę zaawansowanych funkcji, takich jak:

• systemy ABS i EBS
• układy monitorowania
• oświetlenie zewnętrzne (światła obrysowe, kierunkowskazy, światła hamowania, światła cofania, światła przeciwmgielne)
• systemy diagnostyczne
• dodatkowe urządzenia elektroniczne
• układy telematyczne
• systemy monitorowania ciśnienia w oponach
• systemy zarządzania temperaturą w naczepach chłodniczych
• stałe zasilanie oraz zasilanie po stacyjce (aktywne tylko przy włączonym zapłonie)

Gniazdo 15-pinowe 24V montowane w ciągniku siodłowym służy jako interfejs do podłączenia instalacji elektrycznej naczepy. Jego konstrukcja zawiera 15 osobnych pinów, zasilanych napięciem 24V. Wyposażone jest w uszczelnienie chroniące styki przed wilgocią oraz mechanizm blokujący, zapobiegający przypadkowemu rozłączeniu podczas jazdy.

W odniesieniu do pytań o wykorzystanie pinów z napięciem stałym lub po zapłonie: piny takie są wykorzystywane i służą do zasilania urządzeń pokładowych naczepy, np. lodówek, oświetlenia wewnętrznego czy układów telematycznych. Co do dodatkowego połączenia "informującego" samochód o podpięciu przyczepy (np. pin 3 pierwszego gniazda z pinem 2 drugiego gniazda), zgodnie z normą ISO 12098 pin 2 drugiej wtyczki nie jest standardowo wykorzystywany w ten sposób, a nowoczesne systemy często wykorzystują inne metody komunikacji, np. cyfrowe.

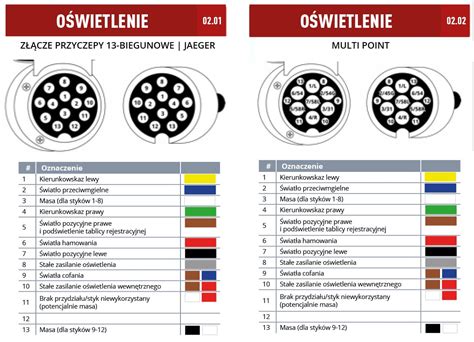

Schemat Podłączenia Gniazda 15-pinowego 24V

Schemat połączeń stanowi niezbędny element dokumentacji technicznej dla kierowców i mechaników. Poniższa tabela przedstawia przykładowy układ pinów i funkcji, oparty na normie ISO 12098 oraz informacjach dotyczących kolorystyki przewodów. Pełny schemat zgodny z normą ISO 12098 zawiera szczegółowe przyporządkowanie wszystkich 15 pinów.

Przykładowy Układ Pinów i Funkcji (ISO 12098)

System Kolorystyczny Przewodów

System kolorystyczny przewodów ułatwia identyfikację poszczególnych funkcji podczas montażu i serwisowania. Przewody w standardowych kolorach odpowiadają za konkretne funkcje:

• żółty - lewy kierunkowskaz
• zielony - prawy kierunkowskaz
• niebieski - światła przeciwmgielne
• biały - masa
• czarny - światła pozycyjne lewe
• czerwony - światła hamowania
• szary - światła cofania

Proces Montażu i Wymiany Gniazda

Podłączenie gniazda przyczepy wymaga precyzji i dokładności. Prawidłowe podłączenie gniazda przyczepy to zadanie, które przy odpowiednim przygotowaniu i wiedzy można wykonać samodzielnie. Pamiętaj, że od jakości wykonanej instalacji zależy nie tylko komfort użytkowania przyczepy, ale przede wszystkim bezpieczeństwo na drodze.

Bezpieczeństwo i Przygotowanie

Zanim przystąpisz do podłączania, powinieneś wiedzieć, z jakim typem gniazda masz do czynienia i przygotować się do pracy. Wszelkie prace ingerujące w instalację elektryczną samochodu powinniśmy wykonywać przy całkowicie wyłączonym zapłonie. Przed rozpoczęciem jakichkolwiek prac przy instalacji elektrycznej zawsze odłącz ujemną klemę akumulatora, aby uniknąć niebezpiecznego zwarcia w instalacji elektrycznej.

Rozpocznij od dokładnych oględzin gniazda zainstalowanego w pojeździe. W większości modeli jest ono przykręcone śrubami, które należy odkręcić, aby uwolnić gniazdo i dostać się do znajdujących się wewnątrz przewodów elektrycznych. Po otwarciu gniazda zwróć uwagę na rozmieszczenie przewodów. Dla pewności, możesz również zrobić zdjęcie, które pomoże Ci w późniejszym rozmieszczeniu przewodów. Kolejna czynność to odłączenie wiązki elektrycznej, co zrobisz poluzowując śrubki mocujące końcówki kabli w gnieździe.

Sprawdź piny w gnieździe i wtyczce. Zielony lub biały nalot świadczy o korozji. Oczyść je drobnym papierem ściernym lub specjalnym sprayem do styków elektrycznych. Po odkręceniu przewodów upewnij się, że ich końcówki są w dobrym stanie - nie są załamane, zaśniedziałe. Sprawdź, czy są odpowiedniej długości oraz grubości, umożliwiającej pewne połączenie. Wyrobione lub zbyt krótkie przewody mogą samoistnie odpiąć się podczas jazdy lub prowadzić do uszkodzania miedzianych żył - kontrola ich stanu na tym etapie zapewni odpowiednią trwałość i niezawodność.

Prawidłowe Połączenia Przewodów

Przewody elektryczne stosowane w motoryzacji muszą mieć odpowiedni przekrój (min. 0,5 mm² dla świateł) i spełniać wysokie wymagania. Ich izolacja musi być odporna na: promieniowanie UV, wilgoć, smary i oleje, przetarcia i uszkodzenia mechaniczne. Muszą być odporne na drgania i rozciągania w dużym zakresie temperatur (np. od -30 do 60 °C). Z tych powodów do wykonywania instalacji elektrycznej w samochodzie lub przyczepie nie wolno używać kabli stosowanych np. w gospodarstwie domowym. Należy używać kabli samochodowych dedykowanych, wykonanych zgodnie z obowiązującymi w tym obszarze normami, np. PN-ISO 6722:2008.

W motoryzacji wyróżnia się kilka metod łączenia przewodów w gniezdach i wtyczkach:

• Wprowadzanie do zacisku linki (drutów żyły) i skręcenie ich śrubką: Jest to najgorszy z możliwych sposobów. W miejscu dokręcenia śruby druciki są narażone na pękanie, a także istnieje ryzyko ucięcia kilku drucików, co zmniejsza przekrój przewodu.
• Lutowanie: Cyna wnika pomiędzy pojedyncze druciki żyły i usztywnia je, przez co są szczególnie narażone na łamanie. Tego typu połączenia są wykonywane, ale wymagają dodatkowego usztywnienia kabla tak, aby drgania przenosiły się na całe gniazdo lub wtyczkę.
• Końcówka tulejkowa (ferrula): Jest najlepszym rozwiązaniem z technicznego punktu widzenia. Dzięki niej wszystkie druty żyły znajdują się wewnątrz tulejki, a śruba dociskająca połączenie nie ma bezpośredniego kontaktu z drucikami żyły, lecz dociska połączenie za pośrednictwem tulejki. Do zaciskania tulejek (izolowanych i nieizolowanych) używa się prasek z matrycami w kształcie „trapezu”, „trapezu z kłami”, „kwadratu” lub „sześciokąta”. Zacisk „trapezowy” minimalnie deformuje kabel i końcówkę, a siła zacisku nie wpływa na rezystancję przejścia. Niektóre praski, np. Variocrimp 4, wykonują beztlenowe zaciśnięcie tulejki, eliminując obecność powietrza między żyłami kabla a tulejką.

Gniazda i wtyki najczęściej mają połączenia śrubowe, które powinny być dokręcane z właściwym momentem za pomocą wkrętaka dynamometrycznego. Brak odpowiedniego momentu może doprowadzić do poluzowania lub ułamania połączenia, co w konsekwencji może skutkować awarią świateł stopu, cofania, migaczy lub komunikacji. Nawet jeśli producent nie podaje momentu obrotowego, należy stosować ogólne wytyczne.

Instalacja Nowego Gniazda i Testowanie

Po demontażu starego gniazda czas na instalację nowego. Ważny jest wybór odpowiedniego gniazda, które pasuje do dedykowanego uchwytu montażowego w samochodzie. Sprawdź również w jakim stanie jest gumowa osłona, przez którą przechodzi wiązka elektryczna - jeśli zauważysz na niej uszkodzenia, wymień ją na nową. Uszczelka gumowa pod gniazdem zapobiega korozji styków spowodowanej wilgocią.

Kolejny krok to podłączenie przewodów. Pamiętaj, że odizolowane końcówki przewodów muszą być dostatecznie długie, aby dało się mocno osadzić je w gnieździe, muszą być proste i czyste. Przewody podłącz według schematu producenta lub skorzystaj z zamieszczonych instrukcji. Gniazdo musi być solidnie przykręcone - porządne dokręcenie wszystkich śrub zapewni mu trwałość, odporność na wstrząsy i uszkodzenia mechaniczne. Najczęstszą przyczyną awarii w instalacji jest słaba masa, czyli złe połączenie białego przewodu (Pin 4 w standardzie 15-pinowym).

Po zakończeniu montażu należy sprawdzić, czy wszystko zostało zrobione dobrze, a ciągłość przewodów i połączenia elektrycznego jest nienaruszona i stabilna. Użyj próbnika napięcia lub specjalnego testera gniazda haka, aby sprawdzić, czy wszystkie światła działają poprawnie:

1. Włącz auto i sprawdź kontrolki w samochodzie, upewniając się, że na desce rozdzielczej nie pojawiły się komunikaty o błędach.
2. Przetestuj światła i sygnały świetlne: włącz kierunkowskazy, światła pozycyjne, światło stopu oraz światła cofania. Sprawdź, czy lampy reagują prawidłowo.

W razie problemów z działaniem świateł, sprawdź poprawność wpięcia wtyczki, a jeśli to nie jest przyczyną - prawidłowe podpięcie wszystkich przewodów w gnieździe. Pamiętaj, że jazda z niesprawnym oświetleniem przyczepy grozi mandatem oraz możliwością zatrzymania dowodu rejestracyjnego i zakazem dalszej jazdy.

Rozwiązywanie Typowych Problemów i Kompatybilność

Podczas instalacji lub użytkowania gniazda przyczepy mogą pojawić się różne problemy, takie jak nieprawidłowo działające światła. Często problemem może być uszkodzony pin w gnieździe naczepy lub słaba masa.

Adaptery Spiralne 15/7/7

W przypadku, gdy ciągnik siodłowy wyposażony jest w gniazdo 15-pinowe, a naczepa posiada dwa gniazda 7-pinowe (N+S), konieczne jest użycie specjalnego adaptera. Wysokiej jakości spiralny adapter samochodowy, zakończony z jednej strony wtyczką 15-pinową oraz z drugiej dwoma wtyczkami 7-pinowymi N+S, pozwala podłączyć naczepę lub przyczepę z gniazdami 7-pin N+S do ciągnika z gniazdem 15-pin. Zapewnia stałe połączenie, gwarantując nieprzerwane działanie dostępnych funkcji (np. ABS/EBS).

Dzięki spiralnej konstrukcji, taki przewód rozciąga się podczas użytkowania, aż do 4 metrów, zapobiegając ciągnięciu zbyt długiego przewodu po podłożu. Przewody spiralne to produkty poddawane specjalnemu procesowi nadającemu im kształt i właściwości sprężyny, która pracuje w pewnym zakresie odległości, zachowując swój kształt nawet po wielu tysiącach cykli rozciągania. Powłoka poliuretanowa PUR to specjalna, elastyczna mieszanka cechująca się wyjątkową odpornością, która zapobiega działaniu szkodliwych warunków atmosferycznych, niskich i wysokich temperatur, uszkodzeniom mechanicznym, a także zapewnia niewrażliwość na szereg substancji, np. smary i oleje.

Przykładowo, w sytuacji, gdy przy połączeniu dwoma przewodami 7-pinowymi oś naczepy nie podnosiła się, a przy użyciu przewodu 15/7/7 wszystko działało prawidłowo, wskazuje to na problem z kompatybilnością lub uszkodzeniem w starszej instalacji 7-pinowej. Takie przypadki potwierdzają zalety i konieczność stosowania gniazd 15-pinowych dla zaawansowanych funkcji w nowoczesnym transporcie.

Jakość i Producenci Gniazd 15-pinowych

Produkcja gniazd wymaga zastosowania wysokiej jakości materiałów i precyzji wykonania. Profesjonalne złącza charakteryzują się odpornością na ekstremalne temperatury, wilgoć, wibracje oraz uszkodzenia mechaniczne. Dostępne są zarówno standardowe rozwiązania, jak i modele premium z dodatkowymi zabezpieczeniami przed korozją oraz uszczelnieniami w stopniu IP67 lub wyższym.

Polscy Producenci i Ich Oferta

Na polskim rynku gniazd i wtyczek 15-pinowych 24V wyróżniają się dwie firmy: Kamar ze Stargardu oraz HYBSZ.

• Kamar specjalizuje się w produkcji złączy elektrycznych do pojazdów użytkowych, oferując szeroki wybór gniazd 15-pinowych zgodnych z normami ADR, z różnymi opcjami montażu i zabezpieczeń.
• HYBSZ koncentruje się na innowacyjnych rozwiązaniach technicznych, zwiększających trwałość połączeń elektrycznych.

W asortymencie obu producentów znajdują się: standardowe gniazda i wtyczki, rozwiązania do zastosowań specjalistycznych, zestawy naprawcze, kompletne wiązki elektryczne oraz części zamienne.

Materiały i Trwałość Gniazd

Wysokiej jakości gniazdo 15-pinowe wytrzymuje nawet 10 000 cykli połączeń i zapewnia wieloletnią eksploatację w trudnych warunkach atmosferycznych.
