W codziennej pracy magazynu wiele elementów wózka widłowego odpowiada za bezpieczeństwo i efektywność transportu ładunków. Jednym z najważniejszych, choć często pomijanych, jest karetka wózka widłowego. To właśnie ona stanowi połączenie pomiędzy masztem a osprzętem roboczym, umożliwiając stabilne mocowanie wideł lub innych akcesoriów. Karetki wózków widłowych bywają również nazywane płytami czołowymi, a ich odpowiedni dobór i konserwacja są kluczowe dla prawidłowej i bezpiecznej eksploatacji maszyn.
Wózki widłowe zawdzięczają swoją popularność niezwykłej uniwersalności oraz ogromnym możliwościom manewrowania ładunkiem. Te drugie to zasługa dopracowanego systemu połączenia masztu (nierzadko wieloczłonowego) oraz przesuwającej się po nim karetki, na której zawieszone są widły. W poniższej artykule szczegółowo omówimy parametry techniczne, takie jak klasy karetek, które decydują o możliwościach montażowych danej maszyny, a także wyjaśnimy, jak prawidłowo odczytywać wymiary karetki, aby uniknąć błędów przy zakupie nowych wideł czy przesuwu bocznego.
Czym jest Karetka Wózka Widłowego?

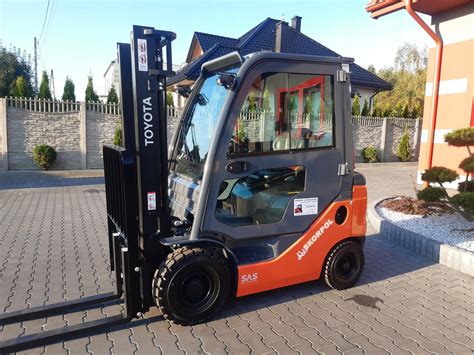

Karetka wózka widłowego to stalowa płyta montażowa, poruszająca się po prowadnicach masztu, na której montowane są widły lub specjalistyczny osprzęt. Jest to konstrukcja przymocowana do masztu pojazdu, a na niej z kolei montuje się (lub zawiesza) widły (albo inne elementy osprzętu). Karetka porusza się głównie w pionie po rolkach wzdłuż prowadnic, choć istnieją także modele, które posiadają zdolność ruchu w poziomie.
Karetka zawsze ułożona jest w pozycji równoległej do masztu pojazdu i stanowi element, bez którego nie mogłoby się odbywać ani unoszenie, ani opuszczanie ładunków. Bez niej nie dałoby się unosić ładunku, gdyż karetka gwarantuje równoległe ułożenie wideł i przenosi ciężar towaru na maszt w bezpieczny sposób dla wszystkich mechanizmów oraz operatora. Karetka stanowi integralny element systemu podnoszenia i przesuwania wideł, decydując o precyzji manewrów i bezpieczeństwie pracy w wąskich alejkach regałowych.
Budowa i Zasada Działania Karetek

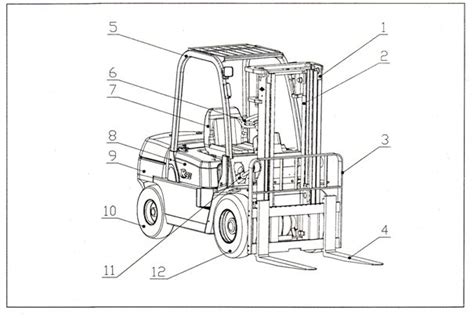

Podstawą karetki jest płaska płyta czołowa wykonana z bardzo twardej stali, najczęściej w formie spawanej ramy. Do niej przymocowane są ramki z gniazdami, na których mocuje się widły. Dzięki rolkom karetka porusza się płynnie po maszcie, natomiast operatora zabezpiecza dodatkowo krata ochronna. Pomaga ona przytrzymać ładunek i zapobiega jego uderzeniu w kabinę. Ponadto, wiele karetek ma dodatkowe siłowniki hydrauliczne oraz szyny, które umożliwiają przesuwanie ładunku na boki w niewielkim zakresie.
Dobrze dobrana karetka do wózka widłowego minimalizuje ryzyko przekoszeń, poprawia rozkład sił i ogranicza zużycie masztu. Operator odczuwa to jako płynniejszą pracę i lepszą kontrolę nad ładunkiem, szczególnie przy dużych wysokościach podnoszenia lub pracy z towarem o niestandardowych gabarytach. Jej konstrukcja musi przenosić znaczne obciążenia dynamiczne powstające podczas ruszania i hamowania.
Klasyfikacja Karetek Wózków Widłowych (Norma ISO/FEM)
Prawidłowe wyznaczenie klasy karetki wózka widłowego jest bardzo istotne zarówno dla późniejszego montażu wideł, jak i innego osprzętu. Wymiary karetki wózka widłowego podlegają standaryzacji ISO/FEM (konkretnie normie ISO 2328), gdzie o udźwigu i kompatybilności decyduje klasa osprzętu oraz wysokość płyty czołowej.
Każda karetka wózka widłowego ma określoną klasę, która wskazuje maksymalne dopuszczalne obciążenie. W tej grupie wideł występuje pięć klas, co w praktyce oznacza pięć różnych odległości pomiędzy górnym a dolnym uchwytem wideł i tym samym stanowi wysokość karetki. Poniżej przedstawiamy ich podział ze względu na udźwig:
- Klasa I - dla wózków o udźwigu do 999 kg - bardzo rzadko używana ze względu na ograniczone możliwości.
- Klasa II - dla wózków o udźwigu między 1000 a 2500 kg.
- Klasa III - dla widlaków o udźwigu 2501 do 4999 kg.
- Klasa IV - dla wózków o udźwigu 5000 do 8000 kg.
- Klasa V - dla wózków widłowych o udźwigu od 8001 do 10 999 kg.
Dodatkowo każda klasa występuje w dwóch podtypach: A oraz B, które różnią się dolnym zaczepem wideł.
Szczegółowo: Klasa Karetki IIIA
Klasa karetki 3A to oznaczenie zgodne z normą ISO 2328, określające wymiary i typ haków montażowych wideł do wózka widłowego. W tej klasie karetka jest przeznaczona dla wózków o udźwigu od 2501 do 4999 kg. Charakterystyczną cechą dla klasy 3A jest odległość między górnym a dolnym hakiem wynosząca około 508 mm. Oznaczenie "A" dotyczy specyficznej konstrukcji zaczepu (typu haka), a wysokość płyty czołowej dla klasy IIIA to około 57 cm.
Klasę karetki wózka widłowego określić można samodzielnie w bardzo prosty sposób. Jest to stosunkowo prosta czynność, ponieważ klasy są ściśle powiązane z wymiarami karetek. Wystarczy zmierzyć odległość między górnym i dolnym mocowaniem wideł. Klasę można również sprawdzić poprzez odczyt z tabliczki znamionowej wózka lub w dokumentacji technicznej producenta. Należy jednak pamiętać, że niedokładny pomiar może doprowadzić do pomyłki, na przykład między klasą 2B (H1=546mm) a klasą 3A (H1=568mm), gdzie różnica w całkowitej wysokości jest niewielka.
Rodzaje Karetek Wózków Widłowych
Na rynku dostępna jest zróżnicowana oferta karetek wózka widłowego, a ich wybór zależy od specyfiki pracy i rodzaju transportowanych ładunków. Główne typy karetek to:
- Karetka standardowa - to najbardziej powszechne rozwiązanie, wyposażone w belki z nacięciami umożliwiające szybki montaż i przesuw wideł. Charakteryzuje się prostą konstrukcją i wysoką trwałością, sprawdzając się w większości standardowych zastosowań.
- Karetka zintegrowana - posiada wbudowany przesuw boczny, co poprawia udźwig resztowy maszyny poprzez mniejszą masę własną podzespołu.
- Karetka Pin-Type - specjalistyczna karetka do wózków o dużym tonażu (powyżej 7 ton), gdzie widły są nawlekane na stalowy wał.
- Karetki z regulowaną długością - idealne do transportu ładunków o zmiennych rozmiarach, umożliwiające dostosowanie długości wideł do szerokości i długości towaru.
- Karetki do wózków wysokiego składowania - przeznaczone do pracy w magazynach o dużej wysokości. Charakteryzują się zwiększoną stabilnością i trwałością, co pozwala na bezpieczne transportowanie ładunków na dużych wysokościach.
- Karetki z rolkami - modele wyposażone w dodatkowe elementy, takie jak rolki, które ułatwiają przesuwanie i podnoszenie ładunków, szczególnie przydatne przy transporcie towarów w koszykach.
Typy Mocowań Wideł do Karetki
Palety są chwytane od spodu widłami, które są mocowane na wiele sposobów do karetki (płyty czołowej) wózka widłowego. Najpopularniejsze typy mocowań wideł to:
- Widły z mocowaniem ISO - najczęściej stosowane widły nasuwane od boku na płytę czołową (karetkę) wózka widłowego. Posiadają mocowania sklasyfikowane według normy ISO, z pięcioma klasami i dwoma podtypami (A i B) różniącymi się wysokością dolnego mocowania od dolnej krawędzi widły.
- Widły przykręcane BOLT-ON - widły te posiadają w części pionowej (tzw. plecach) otwory, przez które przykręca się je do karetki. Ilość otworów, ich średnica i umiejscowienie różnią się w zależności od producenta osprzętu. Często spotykane również w maszynach budowlanych.
- Widły zawieszane na tulei PIN TYPE - mocowanie na sworzniu (tulei), wykonywane indywidualnie w zależności od typu maszyny, zakładanej nośności oraz konstrukcji osprzętu. Popularne również w maszynach budowlanych i rolniczych.
- Widły na karetkę prostokątną DIN - widły nasuwane na karetkę prostokątną, podobnie jak widły ISO, ale różniące się tym, że płyta czołowa ma przekrój prostokątny.
Znaczenie Wytrzymałości Materiału i Jakości Wykonania
Karetka wózka widłowego jest elementem konstrukcyjnym, który pracuje pod dużym obciążeniem i jest narażony na drgania oraz uderzenia. Z tego względu jej podstawą jest płaska płyta czołowa wykonana z bardzo twardej stali, najczęściej w formie spawanej ramy. Jakość materiału, z którego wykonana jest karetka, oraz solidna konstrukcja, w tym jakość spawów, mają bezpośredni wpływ na komfort operatora, stabilność pracy i trwałość całego układu podnoszenia.
Odpowiednia grubość blachy i wytrzymałość użytej stali są kluczowe, aby karetka mogła przenosić znaczne obciążenia dynamiczne powstające podczas ruszania i hamowania. Niewłaściwie dobrany materiał lub niska jakość wykonania mogą prowadzić do wygięcia, pęknięć konstrukcji, a w konsekwencji do bardzo niebezpiecznych wypadków i awarii sprzętu. Solidna konstrukcja i zgodność z normami sprawiają, że karetka wózka widłowego staje się inwestycją w bezpieczeństwo i wydajność całej floty.
Wybór Karetki Wózka Widłowego: Kluczowe Czynniki
Wybór odpowiedniej karetki wózka widłowego jest kluczowy dla zapewnienia efektywności i bezpieczeństwa w pracy. Nie jest to proste zadanie, ale odpowiednie dobranie akcesorium ma ogromny wpływ na transport i przemieszczanie ładunków. Ważne jest, by dobrać element, który odpowiada wymaganiom wózka widłowego oraz rodzaju i wielkości transportowanych ładunków. Dobierając karetkę, należy w pierwszej kolejności sprawdzić kompatybilność z masztem oraz dopuszczalne obciążenia.
Kluczowe czynniki do rozważenia to:
- Typ wózka widłowego - należy upewnić się, że karetka jest kompatybilna z danym modelem wózka.
- Obciążenie i klasa karetki - każda karetka wózka widłowego ma określoną klasę, która wskazuje maksymalne dopuszczalne obciążenie. Zbyt niska klasa uniemożliwi bezpieczne unoszenie ładunków, a przeciążona karetka może ulec uszkodzeniu lub doprowadzić do upadku ładunku.
- Rodzaj i rozmiar wideł - karetki muszą być dostosowane do rodzaju wideł wózka, w tym ich długości, szerokości oraz udźwigu.
- Zabezpieczenia przed upadkiem ładunku - wybór karetki wiąże się również z oceną ryzyka upadku ładunku i zastosowaniem odpowiednich zabezpieczeń.
- Warunki pracy - warto zwrócić uwagę na to, w jakich warunkach będzie użytkowana karetka. W przypadku pracy w trudnych warunkach (np. środowisko magazynowe, intensywność eksploatacji) konieczne może być zastosowanie bardziej wytrzymałych rozwiązań.
Konserwacja, Uszkodzenia i Wymiana Elementów
Dbałość o stan techniczny karetek jest bardzo istotna dla ich prawidłowej kondycji i długiej żywotności, a także pozwala na uniknięcie awarii. Karetka jest jednym z podstawowych punktów kontrolnych podczas przeglądów technicznych wózka. Należy zatem koncentrować się na odpowiedniej konserwacji.
Przede wszystkim powinno się regularnie sprawdzać nasmarowanie rolek oraz ślizgów. Ważne jest, aby regularnie sprawdzać stan wideł i karetki, upewniając się, że nie występują żadne pęknięcia czy uszkodzenia, które mogłyby wpłynąć na bezpieczeństwo pracy. Należy również dbać o czystość karetek, szczególnie po pracy w trudnych warunkach. Okresowe sprawdzanie mechanizmów regulacji karetki, a także stanu rolki i zaczepów, jest kluczowe, by zapobiec ich zużyciu, co może prowadzić do problemów z precyzyjnością i bezpieczeństwem transportu. Ponadto, regularne przeprowadzanie przeglądów technicznych maszyn, do których należy karetka, pozwala na zapewnienie ich prawidłowego funkcjonowania i unikanie kosztownych napraw.
Choć z założenia karetka do wózka widłowego jest niezwykle wytrzymała, to jednak nie jest niezniszczalna. Najczęściej dochodzi do wygięcia lub pęknięcia konstrukcji spowodowanej przeciążeniem. Renomowany zakład ślusarski może wtedy wyciąć uszkodzony fragment i wspawać nowy. Podobnie ma się rzecz w wypadku wyrobienia się gniazda wideł. Wymiany wymagają widły, których grubość części roboczej zmniejszyła się o około 10% względem wymiaru nominalnego, mają pęknięcia w strefie haka lub przy stopie, wykazują trwałe odkształcenia bądź skręcenie profilu. Radzimy nie oszczędzać na specjalistach - biorąc pod uwagę znaczenie karetki, ponieważ jej rozpad z pełnym ładunkiem może mieć katastrofalne skutki. Dobre serwisy wózków widłowych mają swoich specjalistów lub polecą zaufanego wykonawcę, dlatego to właśnie tam należy szukać pomocy.
