Hydraulika w ciągniku rolniczym: Zasada działania i eksploatacja

Praktycznie każdy ciągnik rolniczy jest dzisiaj wyposażony w układ hydrauliczny umożliwiający zasilanie maszyn towarzyszących. Poprzez system siłowników kontroluje on między innymi pracę podnośników oraz układów wspomagania. Podzespoły te, aby działać, potrzebują sporej mocy, dlatego też ciągnikowa hydraulika musi być efektywna i wydajna.

Układ hydrauliczny w ciągniku rolniczym to złożony system składający się z kilku kluczowych komponentów, które muszą ze sobą efektywnie współpracować, aby zapewnić precyzyjne sterowanie oraz napęd różnych narzędzi i urządzeń.

Podstawy działania hydrauliki siłowej

Hydraulika siłowa to dziedzina techniki, która zajmuje się przenoszeniem i wykorzystaniem energii za pomocą cieczy, najczęściej specjalnego oleju. W praktyce oznacza to, że siła i ruch są przekazywane przez płyn w zamkniętym układzie. Dzięki takiemu rozwiązaniu można uzyskać duże siły i precyzyjne ruchy przy użyciu stosunkowo niewielkich podzespołów.

Hydraulika siłowa opiera się na prostym prawie fizyki, znanym jako prawo Pascala. Mówi ono, że ciśnienie wywarte na ciecz zamkniętą w naczyniu rozchodzi się równomiernie we wszystkich kierunkach. Ciecze są prawie nieściśliwe, co oznacza, że pod wpływem nacisku ich objętość praktycznie się nie zmniejsza. Ta właściwość sprawia, że ciecze zachowują się jak „niewidzialne tłoczysko”, które może przybrać dowolny kształt i przenieść siłę bez jej utraty.

Korzystając z prawa Pascala, układ hydrauliczny umożliwia zamianę niewielkiej siły w dużą, gdy zastosuje się tłoki o różnej powierzchni. Przykładowo, naciskając niewielką dźwignię pompującą w podnośniku hydraulicznym, wprawia się w ruch mały tłok, który tłoczy olej. Wytworzone ciśnienie oddziałuje na większy tłok pod samochodem, który unosi pojazd do góry.

Komponenty układu hydraulicznego w ciągniku

Każdy układ hydrauliki siłowej składa się z kilku podstawowych części, które współpracują ze sobą, aby przenosić i zamieniać energię cieczy na ruch i siłę mechaniczną:

• Pompa hydrauliczna - centralny element, który przetwarza energię mechaniczną na hydrauliczną. Zasysa olej ze zbiornika i wtłacza go do przewodów pod dużym ciśnieniem.
• Zbiornik hydrauliczny - przechowuje ciecz roboczą (zwykle olej).
• Zawory hydrauliczne - regulują przepływ i ciśnienie oleju, kierując ciecz do konkretnych siłowników czy urządzeń.
• Siłowniki hydrauliczne - przekształcają energię hydrauliczną na mechaniczną, umożliwiając ruchy takie jak podnoszenie, opuszczanie, skręcanie.
• Przewody i węże hydrauliczne - sieć „naczyń krwionośnych” układu, którymi przepływa olej.
• Filtry - oczyszczają płyn z zanieczyszczeń, zabezpieczając cały układ przed awariami.

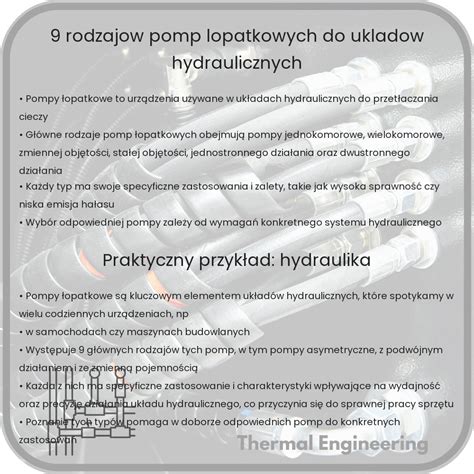

Rodzaje pomp hydraulicznych

W układzie hydraulicznym ciągnika pompy odgrywają kluczową rolę w generowaniu ciśnienia niezbędnego do napędu różnych siłowników i urządzeń. Istnieje kilka ich rodzajów, które stosuje się w takich układach, a każdy z nich ma swoje indywidualne zastosowanie.

• Pompa zębata (Open Center, OC): W tym modelu zęby obracającego się koła napędzającego wpasowują się w zęby koła napędzanego, generując przepływ płynu hydraulicznego. Jest powszechnie stosowana ze względu na prostotę konstrukcji i efektywność kosztową. W układzie otwartym pompa zębata o stałym wydatku posiada konkretną wydajność przy każdym obrocie silnika, czyli im większe obroty silnika, tym większy zakres pracy pompy.
• Pompa tłokowa (Load Sensing, LS): Tłoki przemieszczają się w cylindrach, wytwarzając ciśnienie poprzez przemieszczanie płynu. Pompa typu LS będzie pracować podobnie do zębatej, ale jej zmienny wydatek polega na regulacji w zakresie ograniczenia wydatku, co w efekcie może dać zmniejszenie zużycia paliwa, ale nie zwiększenie wydajności. Pompa z czujnikiem obciążenia automatycznie dostosowuje przepływ i ciśnienie oleju do aktualnych potrzeb maszyny, co przekłada się na większą efektywność energetyczną i mniejsze zużycie paliwa. Jeśli wydatki pomp przewyższają 110 l/min, zazwyczaj montuje się pompy typu LS.
• Pompa łopatkowa: Cechuje ją obieg łopatek, które generują przepływ płynu roboczego. Odmiana łopatkowa charakteryzuje się wydajnością i cichą pracą.

Wersję zębatą cenimy za jej prostotę i trwałość, tłokowa zapewnia precyzyjną kontrolę przepływu. Każdy z tych rodzajów ma swoje zalety i ograniczenia, a wybór zależy od specyfiki zastosowania.

Zawory hydrauliczne

Zawory hydrauliczne w ciągniku rolniczym pełnią kluczową rolę w precyzyjnym sterowaniu i kontrolowaniu różnych urządzeń hydraulicznych. W traktorach występują modele sterowane mechanicznie i za pomocą elektrohydrauliki.

• Zawory sterowane mechanicznie: Są wyposażone w dźwignie do ich obsługi. Są proste w budowie i obsłudze. Mogą być wyposażone w pozycję pływającą, gdzie oba złącza jednego gniazda hydraulicznego są otwarte i połączone ze sobą, co jest przydatne dla maszyn kopiujących teren lub podczas podłączania przewodów.
• Zawory elektrohydrauliczne: Włącza się je poprzez przełączniki kołyskowe lub przyciski. Oferują większą precyzję i łatwość w sterowaniu, co jest szczególnie ważne w zaawansowanych zastosowaniach rolniczych. Umożliwiają programowanie, co pozwala na automatyzację procesów i optymalizację pracy ciągnika, np. na uwrociach.

Istnieje kilka rodzajów zaworów hydraulicznych, z których każdy spełnia unikalne funkcje:

• Zawory sterujące przepływem: Umożliwiają regulację ilości płynu hydraulicznego.
• Zawory rozdzielcze: Pozwalają na niezależne sterowanie kilkoma siłownikami jednocześnie.
• Zawory odcinające: Umożliwiają szybkie odcięcie dopływu płynu do danego urządzenia.

Programowalność zaworów hydraulicznych jest istotna zwłaszcza w kontekście zwiększania efektywności pracy ciągnika. W przypadku zaworów elektronicznych operator określa czas działania przepływu po dotknięciu przycisku. W ciągnikach Claas, dzięki rozbudowanemu sterowaniu, można dokładnie wysterować zawory hydrauliczne, wybierając charakterystykę rozruchu oraz priorytet gniazda hydraulicznego, co zapobiega gwałtownemu rozpoczęciu pracy komponentu hydraulicznego i zapewnia stały wydatek na wskazanym gnieździe.

Siłowniki hydrauliczne

Siłownik hydrauliczny to urządzenie, które przekształca energię hydrauliczną w energię mechaniczną, umożliwiając precyzyjne ruchy w maszynach. W kontekście ciągników rolniczych siłowniki hydrauliczne pełnią kluczową rolę w wielu aspektach, umożliwiając sterowanie różnymi narzędziami i mechanizmami.

Istnieje kilka rodzajów siłowników wykorzystywanych w maszynach rolniczych:

• Siłowniki tłokowe: Są najbardziej powszechne; działają na zasadzie przemieszczania tłoka w cylindrze, co generuje siłę i ruch mechaniczny. Używa się ich do podnoszenia i opuszczania narzędzi rolniczych, regulacji wysokości podnośnika czy skręcania różnych mechanizmów.
• Siłowniki ślimakowe: Charakteryzują się ruchem obrotowym ślimaka; są bardziej kompaktowe i efektywne w przypadku mniejszych obciążeń. Mogą być wykorzystane do sterowania różnymi elementami, na przykład w układzie kierowniczym.

Siłowniki hydrauliczne w ciągniku rolniczym stanowią kluczowy element układu, który przekształca energię hydrauliczną na mechaniczną, umożliwiając w ten sposób precyzyjne poruszanie różnymi elementami maszyny. Odpowiadają one za ruch podnośnika (TUZ), wspomaganie kierownicy, sterowanie układem hamulcowym przyczepy, obsługę podnośnika z przodu ciągnika oraz ładowaczy czołowych.

Konserwacja i eksploatacja układu hydraulicznego

Prawidłowa konserwacja układu hydraulicznego jest istotna dla jego niezawodnej pracy oraz trwałości ciągnika. Nowoczesne maszyny rolnicze mają coraz większe wymagania odnośnie układu hydraulicznego ciągnika. Kontrola stanu układu hydraulicznego w ciągniku to część zakresu czynności podczas obsługi codziennej.

Wymiana i kontrola oleju hydraulicznego

Terminowa wymiana oleju hydraulicznego to podstawa prawidłowej pielęgnacji układu hydraulicznego w ciągniku. Olej ten ma kluczowe znaczenie dla działania układu. Utrzymanie odpowiedniej jakości i właściwości oleju przekłada się na efektywność i niezawodność układu. Regularna wymiana oleju zapobiega przedwczesnemu zużyciu elementów układu i gwarantuje lepszą efektywność pracy ciągnika.

• Poziom oleju: Należy sprawdzić poziom oleju w przekładni. Zbyt niski poziom oleju może doprowadzić do jej uszkodzenia i kosztownej naprawy.
• Typ oleju: W przypadku konieczności uzupełnienia poziomu oleju należy pamiętać, że dolewamy olej zalecany przez producenta i taki sam olej, jaki jest w układzie. Nie wolno mieszać różnych rodzajów i typów olejów, grozi to bowiem awarią i uszkodzeniem podzespołów ciągnika. Olej Kubota UDT jest przeznaczony do przekładni automatycznych oraz HST, a także konwerterów momentu obrotowego. Dla ciągnika Ursus C 360 zalecane ciśnienie pracy układu hydraulicznego to około 180 bar.
• Kolor oleju: Olej hydrauliczny powinien mieć jasny, złotawo-brązowy kolor. Ciemnienie oleju może wskazywać na jego zużycie lub obecność zanieczyszczeń, co jest sygnałem do wymiany.
• Filtracja: W momencie wymiany oleju koniecznie należy wymienić również filtr oleju. W każdym układzie hydraulicznym stosuje się zawory maksymalne (przelewowe), które chronią układ przed nadmiernym wzrostem ciśnienia.
• Częstotliwość wymiany: Wymianę oleju hydraulicznego w ciągniku zaleca się przeprowadzać co 500-1000 motogodzin pracy, zależnie od modelu ciągnika i warunków eksploatacji.

Wymiana oleju w autoryzowanym serwisie, np. Kubota, to także szansa na pełną diagnostykę układu. Dzięki dostępowi do dokumentacji producenta i specjalistycznym narzędziom pomiarowym, serwis może sprawdzić ciśnienie oleju, jego przepływ lub wydatek pompy. Ciśnienie w układzie jest bardzo istotnym parametrem i jest dokładnie ustalone przez inżynierów, którzy zaprojektowali maszynę.

Przewody i węże hydrauliczne

Stan przewodów i węży hydraulicznych w ciągniku ma bezpośredni wpływ na bezpieczeństwo i efektywność pracy układu hydraulicznego. Regularne kontrole stanu tych elementów pomagają wykryć ewentualne uszkodzenia, takie jak pęknięcia czy przetarcia, które mogą prowadzić do wycieków oleju i spadku ciśnienia w systemie.

Zaleca się utrzymywanie przewodów i węży w czystości oraz wymianę uszkodzonych części wyłącznie na elementy o specyfikacjach zalecanych przez producenta ciągnika. Dobrze utrzymane przewody i węże są kluczowe dla zachowania ciśnienia w układzie hydraulicznym, co przekłada się na jego prawidłowe funkcjonowanie.

Zabezpieczenia i systemy wspomagające

Aby zapobiegać awariom silników należy kontrolować ciśnienie i temperaturę pracy silnika: praca w nominalnych parametrach tych wartości wydłuża czas pracy silnika. Nie należy przeciążać układu hydraulicznego; podnoszenie zbyt ciężkich maszyn, a także praca z nadmiernym obciążeniem grożą przegrzaniem pompy i oleju.

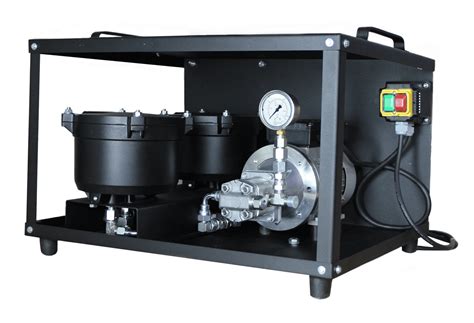

W ciągnikach Kubota są wyposażone w ociekacze oleju hydraulicznego, które zapobiegają przedostawaniu się oleju do środowiska naturalnego. Ważnym elementem obsługi codziennej jest opróżnienie zbiornika ociekaczy oleju hydraulicznego.

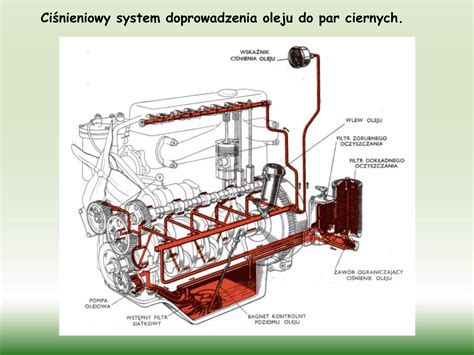

Silniki hydrauliczne w układzie

Zadaniem silnika hydraulicznego jest zamiana energii ciśnienia cieczy na energię mechaniczną ruchu obrotowego. Jest to możliwe, ponieważ silniki hydrauliczne są silnikami wyporowymi, a więc po doprowadzeniu cieczy pod ciśnieniem do komór wyporowych, zmieniających swoją objętość, wymuszają ruch elementów wyporowych. Następnie ruch elementów wyporowych jest zamieniany na ruch obrotowy wału wyjściowego silnika.

Najczęściej silniki dzieli się na dwa typy:

• Szybkoobrotowe, niskomomentowe: Przykładem są silniki tłoczkowe o zmiennej chłonności MV-MVA-MVSI, stosowane np. w napędach wentylatorów.
• Wolnoobrotowe, wysokomomentowe: Silniki orbitalne są najbardziej powszechne w maszynach rolniczych, np. w napędach opryskiwaczy. Często są stosowane tam, gdzie jest potrzebny duży moment obrotowy, a przez małą prędkość obrotową nie trzeba stosować przekładni redukcyjnych. Bezpośrednie połączenie z wałem maszyny upraszcza konstrukcję i potencjalnie zmniejsza straty energii.

W przypadku układów zamkniętych nie ma zbiornika (poza niewielkim zbiornikiem do zasysania oleju przez pompę w celu uzupełnienia strat), a ciecz krąży między pompą a silnikiem.

Aspekty doboru silnika hydraulicznego

Odpowiedni dobór silnika hydraulicznego, uwzględniający jego zastosowanie, może ulepszyć maszynę z układem hydraulicznym. Najważniejszymi parametrami przy doborze silnika hydraulicznego są moment obrotowy oraz prędkość obrotowa.

Ważne jest również:

• Dławieniowe nastawienie prędkości obrotowej, które jest prostym rozwiązaniem z wykorzystaniem silników i pomp o stałej objętości roboczej.
• Objętościowe nastawianie prędkości jest bardziej efektywne energetycznie i może być zrealizowane stosując pompy o zmiennej wydajności i/lub silniki o zmiennej chłonności.
• Dobór elementów układu hydraulicznego, w tym silnika, w taki sposób, aby pracowały na zbliżonych poziomach ciśnień i przepływów.
• Stosowanie zaworów maksymalnych (przelewowych), które chronią układ przed nadmiernym wzrostem ciśnienia, a także zaworu odciążającego i bezpośredniego zabezpieczenia silnika przed przeciążeniami.

Docieranie silników przed uruchomieniem do pracy pod obciążeniem jest zalecane przez producentów silników orbitalnych. Aby zapewnić optymalną żywotność silnika, przed pierwszym uruchomieniem należy napełnić silnik olejem i pracować przy umiarkowanym obciążeniu i prędkości przez 10-15 minut. To znacząco wydłuża żywotność silników.
