Instalacja beziskrowa w ciągnikach i transport ADR

Współczesne ciągniki rolnicze są wyposażone w rozbudowane instalacje elektryczne, które mają kluczowe znaczenie dla ich funkcjonowania. Podobnie w transporcie towarów niebezpiecznych (ADR) instalacje elektryczne pojazdów muszą spełniać rygorystyczne normy bezpieczeństwa, w tym wymóg beziskrowości, aby zapobiegać ryzyku pożarów i eksplozji.

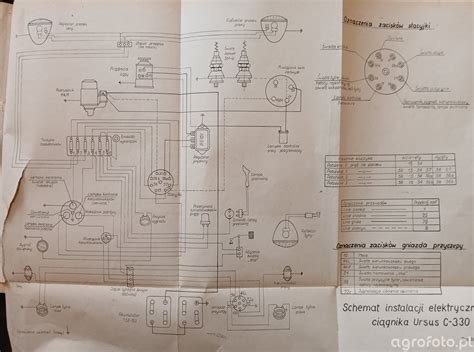

Znaczenie instalacji elektrycznej w ciągniku rolniczym

Instalacja elektryczna to jeden z podstawowych układów ciągnika rolniczego. W nowoczesnych maszynach jest ona mocno rozbudowana, a wszelkie jej niedomagania mają istotny wpływ na sprawność całego ciągnika. Odpowiada ona za zasilanie i funkcjonowanie wielu ważnych komponentów, takich jak oświetlenie, systemy sterowania oraz osprzęt elektryczny w kabinie.

Dlatego właściwa konserwacja i utrzymanie instalacji elektrycznej w idealnym stanie są kluczowe zarówno dla bezpieczeństwa, jak i wydajności pracy.

Konserwacja instalacji elektrycznej ciągnika

Aby zadbać o instalację elektryczną ciągnika rolniczego, należy przestrzegać kilku podstawowych zasad:

• Regularna kontrola

  Pierwszym krokiem w dbaniu o instalację elektryczną jest przeprowadzanie regularnych kontroli i przeglądów. Zaleca się to robić jak najczęściej - część czynności kontrolnych wchodzi także w zakres obsługi codziennej - oraz zawsze przed rozpoczęciem sezonu pracy. Podczas tych przeglądów należy sprawdzić stan kabli, złączy, bezpieczników oraz innych elementów instalacji elektrycznej. Szczególną uwagę należy poświęcić przewodom instalacji elektrycznej, gdyż uszkodzenia ich izolacji mogą prowadzić do zwarć, a nawet niebezpieczeństwa pożaru.

• Akumulator

  Akumulator odpowiada za bezpośrednie zasilanie systemu elektrycznego ciągnika rolniczego. Należy upewnić się, że poziom jego naładowania jest odpowiedni, a zaciski są czyste i nieskorodowane. Zły stan klem akumulatora jest główną przyczyną problemów podczas eksploatacji. Pokryte śniedzią klemy utrudniają przepływ prądu, a luźne prowadzą najczęściej do problemów z rozruchem ciągnika.

• Alternator

  Podstawową czynnością w przypadku alternatora jest regularna kontrola jego mocowania oraz napięcia paska klinowego. Zbyt luźny pasek nie napędza efektywnie alternatora, a tym samym nie osiąga on właściwych obrotów i nie ładuje akumulatora w optymalny sposób. Ponadto, zbyt luźny pasek może się nadmiernie nagrzewać, co obniża jego trwałość. Z drugiej strony, nadmiernie napięty pasek obciąża niepotrzebnie łożyska alternatora. Dla zapewnienia bezawaryjnej pracy alternatora należy także kontrolować regularnie stan przewodów i ich połączeń.

• Ochrona przed wilgocią

  Instalacja elektryczna ciągników rolniczych bardzo często jest narażona na kontakt z wodą i błotem. Dlatego tak ważne jest, aby była ona odpowiednio zabezpieczona przed wilgocią. Warto sprawdzać, czy złącza i elementy elektryczne są szczelnie zamknięte, a wszelkie otwory lub uszkodzenia są natychmiast naprawiane. Należy zwracać szczególną uwagę, aby nie lać dużego strumienia wody po częściach elektrycznych.

• Bezpieczniki i przekaźniki

  Instalację elektryczną ciągnika wyposażono w bezpieczniki i przekaźniki. Należy regularnie sprawdzać ich stan i natychmiast wymieniać te, które są uszkodzone. Bezpieczniki chronią bowiem instalację przed przepięciami i zapobiegają uszkodzeniom urządzeń elektrycznych. Zawsze warto więc mieć w ciągniku zestaw zapasowych bezpieczników i przekaźników.

Podstawowy przegląd instalacji elektrycznej można wykonać samodzielnie. Jednak, w przypadku poważniejszych problemów, zawsze warto skonsultować się z autoryzowanym serwisem.

Instalacje beziskrowe w transporcie towarów niebezpiecznych (ADR)

Transport towarów niebezpiecznych (ADR) wymaga czegoś więcej niż tylko mocnego ciągnika siodłowego. Gdy w grę wchodzi transport ADR, obowiązują surowe przepisy dotyczące pojazdów, kontroli oraz bezpieczeństwa. ADR oznacza Accord Européen relatif au transport international des marchandises dangereuses par route. Aby taki transport przebiegał bezpiecznie i odpowiedzialnie, w umowie ADR określono jasne zasady.

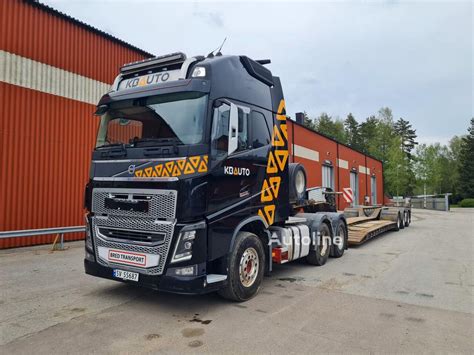

Ciągnik siodłowy ADR

Ciągnik siodłowy ADR to ciągnik siodłowy specjalnie przystosowany do transportu ADR. Oznacza to, że pojazd spełnia dodatkowe wymagania techniczne, takie jak zmodyfikowane instalacje elektryczne, dodatkowe systemy bezpieczeństwa oraz obowiązkowe kontrole ADR. Ciągnik siodłowy ADR można rozpoznać po wyraźnych elementach bezpieczeństwa i obowiązkowym wyposażeniu, zaprojektowanym specjalnie do transportu towarów niebezpiecznych.

W przypadku transportu materiałów łatwopalnych lub wybuchowych, kluczowe znaczenie ma minimalizacja ryzyka zapłonu. W takich warunkach instalacja elektryczna musi być beziskrowa. Rurociągi używane do transportu paliwa, najlepiej metalowe (np. z aluminium), powinny być skonstruowane tak, aby w razie kontaktu z innym metalem kolizja była "beziskrowa". Przewody PCV mogą generować efekty elektrostatyczne, prowadzące do powstawania iskier, co jest niedopuszczalne w środowiskach zagrożonych wybuchem.

Kontrola i certyfikacja ADR

Zanim ciągnik siodłowy zostanie dopuszczony do transportu ADR, musi przejść oficjalną kontrolę ADR pojazdu. W Niderlandach kontrolę tę przeprowadza instytucja RDW. Podczas kontroli ADR sprawdzane są między innymi instalacja elektryczna, ochrona przeciwpożarowa, systemy awaryjne oraz obowiązkowe wyposażenie bezpieczeństwa. Tylko wtedy, gdy pojazd w pełni spełnia wymagania ADR, ciągnik siodłowy otrzymuje certyfikat ADR.

W Niderlandach certyfikat ADR nie jest bezterminowy. Aby go zachować, ciągnik siodłowy musi być corocznie ponownie kontrolowany przez RDW. Planując zakup ciągnika siodłowego ADR, warto zwrócić uwagę na kilka kluczowych kwestii, w tym na historię użytkowania pojazdu. Ciągnik siodłowy ADR może wyglądać na sprawny technicznie, jednak bez ważnej kontroli ADR RDW i kompletnej dokumentacji nie może być używany do transportu ADR.

Pompy hydrauliczne i ich zastosowanie

Pompa hydrauliczna to urządzenie mechaniczne, które przekształca energię mechaniczną w energię hydrauliczną. Działa na zasadzie wyporu, w której zamknięty płyn poddawany jest ciśnieniu w wyniku działania posuwisto-zwrotnego lub obrotowego. Mechaniczne działanie pompy hydraulicznej wytwarza podciśnienie na wlocie pompy, które umożliwia ciśnienie atmosferyczne wtłaczanie płynu do pompy. Jako płyn roboczy wykorzystuje się nieściśliwy płyn, zwykle olej naftowy lub inny środek dopuszczony do kontaktu z żywnością. Pompy hydrauliczne są niezbędne we wszystkich napędach hydraulicznych, przekształcając energię elektryczną w ciśnienie płynu.

W układach hydraulicznych pompy te wykonują prace, takie jak podnoszenie ciężkich ładunków w koparkach lub podnośnikach, aż do zastosowania w łuparkach hydraulicznych. W mobilnych zastosowaniach hydraulicznych można znaleźć zazwyczaj trzy typy konstrukcji pomp hydraulicznych. Niezależnie od rozbieżności, wszystkie pompy hydrauliczne są odpowiedzialne za przemieszczanie objętości cieczy i transportowanie jej do siłowników ze zbiornika za pośrednictwem systemu rurek.

Typy pomp hydraulicznych

Istnieje kilka głównych typów pomp hydraulicznych, klasyfikowanych na podstawie rozmiaru (wyjściowego ciśnienia) i siły napędowej (ręczne, pneumatyczne, elektryczne i paliwowe):

• Pompy zębate

  Pompy zębate są najczęściej stosowanym typem pomp hydraulicznych w branży. Są proste, niedrogie i bardzo wydajne, ponieważ mogą osiągnąć ciśnienie do 3000 psi. Mają mniej ruchomych części niż inne pompy, co zmniejsza ryzyko awarii. Charakteryzują się także stosunkowo niskim poziomem hałasu. Należy pamiętać, że pompy zębate zwykle wykazują najwyższą wydajność podczas pracy z maksymalną prędkością.

• Pompy łopatkowe

  Pompy łopatkowe zapewniają wysoką wydajność, niski poziom hałasu i stabilną, ciągłą pracę. Są stosowane w zastosowaniach wymagających niskiego do umiarkowanego natężenia przepływu przy stałym ciśnieniu, takich jak obwody obrabiarek i urządzenia do wytłaczania. Pompy łopatkowe występują w dwóch typach: niezrównoważone i zrównoważone.

• Pompy tłokowe

  Pompy tłokowe są najpotężniejszym i najbardziej wydajnym rodzajem pomp hydraulicznych. Mogą osiągać ciśnienia do 6000 psi, co czyni je idealnymi do stosowania w ciężkim sprzęcie, sprzęcie budowlanym i zastosowaniach w przemyśle stoczniowym. Występują w różnych typach, w tym w pompach tłokowych osiowych, promieniowych i z osią wygiętą. Są to pompy hydrauliczne, które najczęściej można spotkać w sytuacjach produkcyjnych i są zdolne do wykonywania skomplikowanych zadań.

  Promieniowe pompy tłokowe znane są z wysokiej wydajności i niskiego poziomu hałasu. Idealnie nadają się do zastosowań wymagających wysokiego ciśnienia i niskiego przepływu. W promieniowych pompach tłokowych tłoki stykają się z nieruchomą płytką zaworową, która kieruje przepływem płynu hydraulicznego.

• Pompy śrubowe

  Pompy śrubowe są stosowane głównie w zastosowaniach, w których pompowane są ciecze o dużej lepkości, takie jak ropa naftowa i chemikalia. Są zbudowane do tłoczenia cieczy wrażliwych na ścinanie i ściernych, które powodują zatykanie w innych typach pomp. Ich konstrukcja składa się z dwóch lub więcej zazębiających się śrub, a luz między nimi określa natężenie przepływu.

Dwa główne rodzaje pomp hydraulicznych to pompy zębate i pompy tłokowe. Pompy zębate są znane ze swojej prostoty, niezawodności i niskich kosztów.

Parametry wyboru pompy hydraulicznej

Wybierając odpowiednią pompę hydrauliczną do danego zastosowania, należy wziąć pod uwagę kilka parametrów:

• Źródło siły napędowej: Czy ma być obsługiwana ręcznie (ręcznie lub nożnie), powietrze ze sprężarki, energia elektryczna, czy silnik paliwowy jako główny napęd?
• Szybkość działania: Jeśli jest to ręczna pompa hydrauliczna, czy powinna być jednobiegowa czy dwubiegowa? Jaka objętość płynu na skok uchwytu? Ile objętości na minutę używa się zasilanej pompy hydraulicznej?
• Ruchliwość: Ręczne ręczne pompy hydrauliczne są zazwyczaj przenośne, ale mają mniejszą moc, natomiast pompy paliwowe charakteryzują się wysokim ciśnieniemp wyjściowym, ale są stacjonarne, co umożliwia pracę na odległość w miejscach pozbawionych prądu. Elektryczne pompy hydrauliczne mogą być zarówno mobilne, jak i stacjonarne, podobnie jak pneumatyczne pompy hydrauliczne.
• Temperatura robocza: Temperatura robocza aplikacji może mieć wpływ na wielkość potrzebnego zbiornika oleju, rodzaj płynu i materiały użyte do wykonania elementów pompy.
• Hałas podczas pracy: Zastanów się, czy środowisko ma wymagania dotyczące hałasu.
• Beziskrowe: Czy pompa hydrauliczna powinna być beziskrowa ze względu na możliwe środowisko wybuchowe?

Wydajność pompy hydraulicznej zależy od rozmiaru i kształtu wewnętrznych komór pompy, prędkości, z jaką pracuje pompa oraz mocy dostarczanej do pompy. Przy wyborze pomp hydraulicznych należy wziąć pod uwagę wiele specyfikacji.

Zwiększanie ciśnienia w pompie hydraulicznej

Jeśli chcesz zwiększyć ciśnienie pompy hydraulicznej w swoim systemie, możesz zrobić kilka rzeczy. Po pierwsze, można zwiększyć natężenie przepływu płynu do pompy. Zwiększy to ciśnienie płynu, a tym samym zwiększy ciśnienie wyjściowe pompy. Po drugie, możesz zwiększyć wydajność pompy. Zwiększy to ilość płynu, którą pompa może przetłoczyć w jednostce czasu, a tym samym zwiększy ciśnienie wyjściowe. Wreszcie, możesz zwiększyć prędkość pompy.

Panuje błędne przekonanie, że pompa hydrauliczna wytwarza ciśnienie w układzie hydraulicznym. Faktem jest, że pompy wytwarzają przepływ, a nie ciśnienie.

Problemy i konserwacja pomp hydraulicznych

Jeśli posiadasz pompę hydrauliczną, niezwykle ważne jest, abyś Ty i Twoi pracownicy potrafili rozpoznać pierwsze oznaki problemów. Natychmiastowa uwaga zmniejszy ryzyko awarii i zniszczenia pozostałych procesów.

Same układy hydrauliczne, nawet bez żadnych wad, mogą wytwarzać różnorodne dźwięki. Poznanie normalnego dźwięku pracy maszyny jest niezbędne, ponieważ awaria mechaniczna często objawia się hałasem. Każda możliwa awaria powoduje inny rodzaj dźwięku. Kolejnym wskaźnikiem wskazującym, że pompa wymaga konserwacji lub naprawy, jest nieefektywność.

Żywotność dobrze konserwowanej pompy może wynosić od 5,000 do 10,000 godzin pracy.

Typowe problemy z pompami hydraulicznymi

• Wysoka temperatura płynu

  Rozwiązanie problemu wysokiej temperatury płynu może być bardziej irytujące niż nieszczelności. Jednym z powodów, dla których występuje taki problem, jest to, że może on być zarówno wskaźnikiem problemu, jak i przyczyną innych awarii pompy. Na przykład pompa może się przegrzać, ponieważ jest nieefektywna, ale wtedy może stać się bardziej nieefektywna z powodu przegrzania. Jedną z przyczyn wysokiej temperatury może być niewłaściwe obciążenie cieplne. Wszystkie maszyny działają z jakąś formą utraty energii. Obciążenie cieplne określa się poprzez obliczenie, ile mocy wejściowej tracono z powodu nieefektywności, w wyniku czego powstaje energia cieplna. Regularnie monitoruj temperaturę roboczą układu hydraulicznego.

• Wycieki płynu

  Wycieki są najczęstszym problemem, który może wystąpić podczas użytkowania pompy. Wycieki płynu są często łatwe do zidentyfikowania. W przypadku zużytych elementów, uszczelek lub węży, płyn może być widoczny. Sprawdź przewody i węże łączące pompę ze zbiornikiem. Dokładnie sprawdź wszystkie połączenia, złączki i uszczelki pod kątem oznak wycieków.

• Powietrze w hydraulice

  W innych przypadkach problem polega na tym, że powietrze przedostaje się do układu. Najczęstszym objawem będzie słaba lub wolna pompa, a w przypadku niektórych olejów płyn będzie miał mleczny wygląd. Jeżeli problemem są początkowo uwięzione w systemie jedynie niewielkie ilości powietrza, technik może oczyścić powietrze, uruchamiając maszynę na niskich obrotach na maksymalnie godzinę. Podczas tej operacji istotne jest, aby pompa pracowała na niskim poziomie i przy niewielkim ciśnieniu. Celem jest wchłonięcie powietrza do płynu i umożliwienie jego rozproszenia. Pomocne może być również odpowietrzenie wszelkich punktów wysokiego uwalniania w systemie, pozostawiając jedynie ciecz.

• Kawitacja

  Kawitacja występuje, gdy w płynie hydraulicznym tworzą się małe pęcherzyki. Gdy płyn wywiera nacisk na te pęcherzyki, zapadają się one, co uwalnia ogromną ilość energii w układzie hydraulicznym. Energia ta może uszkodzić wewnętrzne komponenty i pojemniki. Często kawitacja prowadzi do wielu zauważalnych problemów z pompą, co oznacza, że prawdopodobnie szybko zobaczysz dowody. Niestety, może również zniszczyć pompę w ciągu kilku minut. W większości przypadków kawitacja powoduje warczenie, gdy płyn wchodzi w interakcję z próżnią. Co więcej, kawitacja często powoduje wzrost temperatury pompy, co prowadzi do wielu innych problemów. Gdy powietrze zmiesza się z płynem, olej może przybrać mleczny wygląd. W przypadku wykrycia kawitacji sprawdź system pod kątem jakichkolwiek ograniczeń, blokad lub nieprawidłowych poziomów płynu.

• Zużycie

  Każdy element mechaniczny podlega zużyciu. Jeśli będziesz zwracać szczególną uwagę na wytyczne dotyczące konserwacji i wymiany, możesz mieć szczęście, że nigdy nie zobaczysz, jak zużyte części wpływają na Twoje maszyny. Jeśli trochę opóźnisz harmonogram konserwacji, możesz zauważyć, że pompa jest mniej skuteczna, ponieważ luźne złącza lub części wewnętrzne nie są dopasowane tak ciasno, jak jest to potrzebne do zapewnienia optymalnej wydajności. Kiedy części poluzują się, łożyska się zużyją lub zderzaki ulegną uszkodzeniu, możesz usłyszeć odgłos uderzania metalu o metal, zgrzytanie, grzechotanie, zgrzytanie lub piski. Jeżeli zużycie osiągnęło taki poziom, koniecznie zatrzymaj pompę i skontaktuj się ze specjalistą. Zanieczyszczenie płynem jest jedną z najczęstszych przyczyn uszkodzenia pompy hydraulicznej i wiąże się z mieszaniem zanieczyszczeń z cieczą. Zanieczyszczenia te powodują tarcie, co prowadzi do osłabienia zużycia samej pompy. Zanieczyszczenie powietrza i wody to główne przyczyny awarii pompy hydraulicznej.

• Zablokowane elementy wewnętrzne

  Wewnętrzne mechanizmy mogą zatrzeć się wewnątrz pompy, powodując hałas i nieefektywność. Tłoki, żyły i inne elementy pompy mogą być trudne do poruszania, co czasami może spowodować, że pompa w ogóle nie będzie działać. Identyfikacja zakleszczonej części może również pomóc w ustaleniu możliwej przyczyny. Przed wystąpieniem problemu zapoznaj się z właściwymi dźwiękami swojego sprzętu, a następnie posłuchaj ewentualnych zmian.

• Utrata ciśnienia

  Gdy pompa hydrauliczna traci ciśnienie, zdiagnozowanie i naprawienie problemu może być trudne. Sprawdź manometr. Sprawdź przewody i węże łączące pompę ze zbiornikiem. Sprawdź, czy nie ma zatorów w przewodzie lub rurociągach płynu hydraulicznego. Przetestuj pompę, uruchamiając ją na pełnych obrotach i sprawdzając, czy nie ma wycieków lub usterek w układzie. Może się to zdarzyć, jeśli pompa jest często używana lub jest narażona na działanie wysokiej lub niskiej temperatury. Jeśli tak się stanie, olej wewnątrz cylindra wycieknie, a ciśnienie w końcu spadnie.

Naprawa i diagnostyka

Naprawa pompy hydraulicznej wymaga dokładnej kontroli i podstawowej wiedzy na temat jej elementów:

• Rozpoznaj problem: Zidentyfikuj konkretny problem z pompą hydrauliczną, taki jak utrata ciśnienia, nietypowy hałas lub wyciek płynu.
• Sprawdź pod kątem wycieków: Dokładnie sprawdź wszystkie połączenia, złączki i uszczelki pod kątem oznak wycieków.
• Wyczyść system: Jeżeli podejrzewa się zanieczyszczenie płynu, należy dokładnie przepłukać układ hydrauliczny i wymienić płyn na czysty, zalecany olej hydrauliczny.
• Sprawdź filtry: Sprawdź i wyczyść lub wymień filtry, aby zapewnić odpowiednią filtrację płynu i zapobiec dalszemu zanieczyszczeniu.
• Rozwiązanie problemów z kawitacją: W przypadku wykrycia kawitacji sprawdź system pod kątem jakichkolwiek ograniczeń, blokad lub nieprawidłowych poziomów płynu.
• Monitoruj temperaturę: Regularnie monitoruj temperaturę roboczą układu hydraulicznego.

Jeśli uruchomisz pompę hydrauliczną w odwrotnym kierunku, prawdopodobnie uszkodzisz pompę i zasilany przez nią system. Aby zidentyfikować model swojej pompy, musisz znać numer części. Numery części, czasami nazywane także numerami modelu, można znaleźć na etykiecie pompy.
