Ładowacz czołowy to podstawowy sprzęt załadunkowy w wielu gospodarstwach, szczególnie intensywnie eksploatowany w hodowli. Umożliwia on wykonywanie różnorodnych zadań, takich jak podnoszenie ciężkich ładunków, praca z pługami oraz innymi narzędziami rolniczymi, a także załadunek i transport materiałów sypkich, zadawanie pasz czy usuwanie obornika.
Elementy konstrukcyjne ładowacza czołowego
Ładowacz czołowy składa się z kilku kluczowych elementów, które decydują o jego funkcjonalności i trwałości:
- Rama montażowa: Jest głównym punktem mocowania urządzenia do ciągnika. Wykonana z wysokiej jakości stali, zapewnia wytrzymałość i stabilność podczas prac z dużymi obciążeniami.
- Ramiona robocze: Ich konstrukcja może się różnić w zależności od modelu i producenta, ale zawsze są projektowane z myślą o maksymalnej wytrzymałości przy zachowaniu optymalnej masy własnej.
- Szybkozłącze: Umożliwia szybką wymianę narzędzi roboczych bez konieczności używania dodatkowych narzędzi.

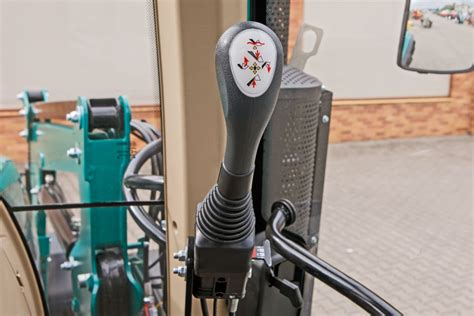

- System sterowania: Zazwyczaj składa się z dźwigni lub joysticków umieszczonych w kabinie ciągnika.
- Siłowniki hydrauliczne: Odpowiedzialne za podnoszenie i opuszczanie ramion oraz przechylanie łyżki lub innego narzędzia roboczego.
Przygotowanie do montażu ładowacza czołowego
Przed przystąpieniem do montażu ładowacza czołowego, należy odpowiednio przygotować ciągnik. Ważne jest, aby upewnić się, że posiada się wszystkie niezbędne narzędzia i materiały. Oto lista potrzebnych przedmiotów:
Narzędzia:
- Śrubokręt
- Pompa hydrauliczna
- Klucze o różnych rozmiarach
- Narzędzie pomiarowe
Materiały:
- Ładowacz czołowy

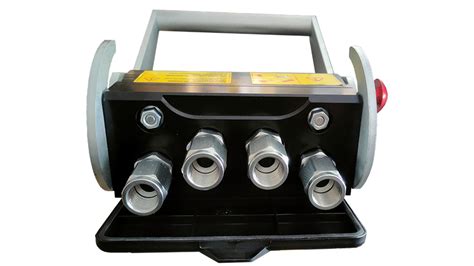

- Węże hydrauliczne i złączki
- Śruby i nakrętki
Ważnym krokiem jest sprawdzenie kompatybilności ciągnika z wybranym modelem ładowacza. W niektórych przypadkach konieczny może być demontaż niektórych elementów ciągnika. Istotne jest również sprawdzenie układu hydraulicznego ciągnika, aby upewnić się, że dysponuje on odpowiednią wydajnością i liczbą przyłączy hydraulicznych niezbędnych do obsługi ładowacza.
Krok po kroku: Montaż ładowacza czołowego (na przykładzie MTZ)
Krok 1: Podnoszenie ciągnika
Pierwszym krokiem jest podniesienie przedniej części ciągnika za pomocą pompy hydraulicznej i siłowników hydraulicznych. Należy podnieść ciągnik wystarczająco wysoko, aby umożliwić łatwy dostęp do przedniej ramy.
Krok 2: Demontaż przednich kół
Należy zdemontować przednie koła ciągnika, aby umożliwić montaż ładowacza czołowego. Do tego zadania należy użyć klucza płaskiego i kluczy płaskich.
Krok 3: Montaż ramy ładowacza czołowego
Ramę ładowacza czołowego należy rozłożyć i umieścić z przodu ciągnika. Upewnić się, że rama jest dobrze zamocowana i wyrównana z ciągnikiem.
Krok 4: Podłączenie hydrauliki
Węże hydrauliczne od ładowacza czołowego należy podłączyć do pompy hydraulicznej ciągnika. Ważne jest, aby wszystkie połączenia były szczelne i wolne od wycieków.
Krok 5: Podłączenie elementów sterujących
Elementy sterujące ładowacza czołowego należy podłączyć do kierownicy ciągnika. Upewnić się, że sterowanie działa prawidłowo i bezpiecznie.
Krok 6: Testowanie działania ładowacza
Przed rozpoczęciem pracy należy dokładnie przetestować ładowacz czołowy. Podniesienie i opuszczenie ładunku pomoże upewnić się, że wszystko działa prawidłowo.
Krok 7: Zakończenie montażu
Po pomyślnym zakończeniu testu, ciągnik i ładowacz czołowy są gotowe do pracy. Nie zapomnij założyć z powrotem przednich kół i sprawdzić szczelności wszystkich połączeń.
Aspekty techniczne i problemy z mocowaniami
Montaż ładowacza czołowego na Zetor Proxima od A do Z. Część 1/3.
Z braku przekładni między ramką a siłownikiem, trójkąt mocujący będzie musiał być bardzo duży. Odległość mocowania ramki i mocowania siłownika do ramki powinna równać się odległości na zgięciu tura. Odległość mocowań górnej belki, która będzie szła od słupka do zagięcia ramy tura, może być dużo mniejsza, jednak ważne jest, by po obu stronach była taka sama. Kąty również muszą być zachowane w proporcji.
Jeden z czytelników zastanawia się nad kwestią samopoziomowania: "Jedynka jest przesunięta do tyłu, to i trójka tyle samo co przy tych samych rozstawach daje ten sam kąt. Bo jeśli złożę to na innym otworze to potem będzie problem przy opuszczeniu do ziemi jak już zrobię to samopoziomowanie. Dobrze myślę? A może to jest tak że przy poziomowaniu nie będzie możliwości zmiany otworu na siłowniku głównym? Na pierwszym otworze mocowania siłownika np. łyżkę upuszczę do ziemi, ale już na drugim nie i tym bardziej na trzecim. Nie widzę, by miało to znaczenie. Np. jak zepnę to do kupy na otworze, na którym nie da się opuścić tura do ziemi, a potem przełożę siłownik na otwór z możliwością opuszczenia do ziemi, to nie wyjdzie tak, że belka od trójkąta będzie za krótka?"
W odpowiedzi na te wątpliwości, sugerowano, że belka do trójkąta z profila 40x40x5mm i trójkąty z blachy 6mm powinny być wystarczające. Jednakże, prototyp samopoziomowania wykazał, że siłowniki są za krótkie, aby wykonać odpowiedniej wysokości trójkąt. Gdy trójkąt był wykonany na tyle, na ile siłownik pozwolił, przy podnoszeniu oparł się on o ramę, a tur podniósł się tylko do połowy. Rozwiązaniem może być zrobienie "bananów" na dole lub przedłużenie siłownika.
Modyfikacje i usprawnienia ładowacza czołowego
Jeden z rolników, chcąc ułatwić sobie pracę, zmodernizował mechanizm odblokowywania ładowacza czołowego, aby wymieniać osprzęt bez wychodzenia z ciągnika. Do dźwigni przykręcił stalową linkę, która została poprowadzona w ramie ładowacza, a następnie wprowadzona do kabiny ciągnika fabrycznym otworem w podłodze. Dzięki tej prostej modernizacji nie trzeba za każdym razem wysiadać z kabiny podczas zmiany osprzętu.
Warto zwrócić uwagę na problem z nieprawidłowym działaniem sekcji rozdzielacza hydraulicznego, gdzie suwak przesuwa się z trudem. W takim przypadku rozważa się zakup nowego rozdzielacza z joystickiem za około 1000 zł i podłączenie go bez sterowania PowerBeyond, jeśli ciągnik nie jest w niego wyposażony.
Pojawił się również problem z ładowaczem, który nie chce opuszczać, zwłaszcza pod większym obciążeniem. Siłowniki od pierwszej sekcji są jednostronnego działania, a wszystko podłączone jest przez rozdzielacz pod siedzeniem ze spływem bezpośrednio do skrzyni. Pozostałe sekcje działają idealnie, co sugeruje problem z regulacją lub konkretnym elementem pierwszej sekcji.
Wybór narzędzi do ładowacza czołowego
Dla małego gospodarstwa (np. ~10 ha, 7 krów, 2 jałówki i 2 cielaki) oraz ciągnika Ursus 4514, który na co dzień jest używany z widłami do obornika, transportu balotów czy innych przedmiotów, idealnym rozwiązaniem byłby sprzęt, który pozwoli na wykonywanie wymienionych prac, a jednocześnie nadawałby się do przewozu kiszonki z kukurydzy. Choć wycinak do kiszonki jest ogólnie najlepszym wyborem do QQ, w tym przypadku może to być "przerost formy nad treścią". Chwytak jest zakładany tylko przy prasowaniu i owijaniu sianokiszonki oraz precyzyjnych pracach związanych z ustawianiem balotów w stodole. Warto zatem poszukać bardziej uniwersalnego rozwiązania, które będzie pasować do codziennych potrzeb gospodarstwa.
Wady fabrycznych mocowań i montażu
Opinie użytkowników wskazują na szereg problemów z fabrycznymi mocowaniami i montażem ładowaczy czołowych. Przykładem jest dostarczony i zamontowany ładowacz TUR 2 WOL-MET do Ursusa 360. Już na początku brakowało śrub i elementów montażowych, które kierowca "znalazł" dopiero po naleganiach. Po montażu zauważono liczne obcierki i ślady brutalnego traktowania, co sugeruje kiepską jakość powłok lakierniczych, złe zabezpieczenie w transporcie lub niedbały montaż.
Dodatkowo, przewody pneumatyczne ciągnika okazały się za krótkie, co wymaga dorobienia nowych, a producent nie informuje o tym przy zakupie ani nie oferuje odpowiednich węży. Przepięcie siłownika łyżki na sąsiedni punkt mocowania wymaga uciążliwego zdejmowania segera, podczas gdy na drugim końcu siłownika jest sworzeń z zatyczką, możliwy do szybkiego wyjęcia.
W ramkę wideł obornikowych wspawane tuleje do montażu kłów do balotów nie pasują do kłów uniwersalnych ze stożkową końcówką montażową. Można je wstawić w sąsiednie, normalne otwory do montażu zębów obornikowych, ale wymaga to rozwiercenia z tyłu otworów na gwint do średnicy 22 mm.
Użytkownicy zwracają uwagę na to, że mocowanie ładowacza o wymiarach łyżki mogącej pomieścić 400 kg ziemi, odsadzonej około 1.5 metra od punktu podparcia (przednia oś), powinno być bardzo solidne. Niewystarczająco solidne mocowania mogą prowadzić do zniszczenia korpusu skrzyni. Zbyt często przewody hydrauliczne są mocowane w niechlujny sposób, np. na "trytytki", co świadczy o braku dbałości o jakość wykonania.
Instrukcje obsługi często są sformułowane w sposób, który zdejmuje odpowiedzialność z producenta, co frustruje użytkowników.
Stabilność i wydajność pracy
Podstawowym aspektem jest zapewnienie stabilnej, efektywnej i bezpiecznej pracy z ładowaczem czołowym. Montaż ładowacza zmienia rozkład masy ciągnika, dlatego zwykle stosuje się dodatkowe obciążniki montowane na tylnej części ciągnika. Istotnym elementem wpływającym na efektywność pracy jest również wydajność układu hydraulicznego ciągnika, który powinien zapewniać odpowiednie ciśnienie i przepływ oleju hydraulicznego, aby umożliwić płynną i szybką pracę ładowacza. Kontrola urządzenia może być realizowana za pomocą dźwigni mechanicznych lub joysticków elektronicznych. Warto także zwrócić uwagę na konstrukcję ładowacza, która powinna zapewniać jak najlepszą widoczność.
