Zasada Działania i Zastosowanie Wywrotek

Wywrotka to specjalistyczna konstrukcja montowana na samochodzie ciężarowym lub dostawczym, której zadaniem jest szybkie i bezpieczne opróżnianie przestrzeni ładunkowej poprzez kontrolowane przechylenie skrzyni. Jest to jeden z najpopularniejszych rodzajów zabudowy pojazdów, znajdujący szerokie zastosowanie w budownictwie, rolnictwie, górnictwie oraz usługach komunalnych. Wywrotki są przeznaczone do przewozu towarów luzem, w workach, a także materiałów płynnych, sypkich lub kawałkowych. Choć zasada działania wywrotki wydaje się prosta, o jej niezawodności decyduje jakość wykonania i odpowiednie zastosowanie materiałów konstrukcyjnych.

Budowa i Mechanizm Działania Wywrotki

Konstrukcja wywrotki składa się z kilku kluczowych elementów, z których każdy ma znaczenie dla bezpieczeństwa i wygody użytkowania. Podstawą jest podwozie samochodu, na którym spoczywa specjalna rama pomocnicza zamocowana do ramy głównej pojazdu lub naczepy.

Elementy Skrzyni Ładunkowej

Podstawą zabudowy typu wywrotka jest skrzynia ładunkowa, która najczęściej jest budowana ze stali (podstawa, o grubości od 3 do 5 mm) oraz aluminium (burty). Fundamentem każdej zabudowy wywrotki jest rama wykonana ze stali o podwyższonej wytrzymałości mechanicznej. Konstrukcja jest spawana, a następnie poddawana cynkowaniu ogniowemu lub pokrywana lakierem przemysłowym. Skrzynia ładunkowa również musi sprostać dużym obciążeniom, dlatego jej podłoga powstaje z grubej, odpornej na ścieranie blachy, zabezpieczonej lakierowaniem wielowarstwowym.

Burty w skrzyni są mocowane na specjalnych zawiasach, które umożliwiają ich łatwe opuszczanie i ponowne zabezpieczanie przed otwarciem w trakcie jazdy. Burty mogą być podwyższone, na przykład poprzez zastosowanie dodatkowych burt siatkowych, zamontowanych na słupkach aluminiowych. Takie rozwiązanie jest często stosowane w pojazdach służb komunalnych oraz służb zajmujących się pracą na zieleńcach.

Różna jest także konstrukcja tylnej burty. Może to być standardowa burta opuszczana, o takiej samej wysokości jak burty boczne, lub wysoka burta zamontowana na wysokiej ramie stalowej lub aluminiowej. Po zwolnieniu dolnej blokady, podczas podnoszenia skrzyni, burta otwiera się sama. W niektórych wersjach stosowane są również klapodrzwi (jedno- bądź dwuskrzydłowe) osadzone we własnej ramie. Klapy wahadłowe mogą być umieszczone wewnętrznie, zamykając obwiednię skrzyni, lub zewnętrzne, zamocowane do poprzeczki tylnej ramy i wyposażone w uszczelkę, co pozwala na transport ładunków wilgotnych. Najnowszym rozwiązaniem na rynku są klapy wahadłowe otwierane hydraulicznie, które unoszą się wysoko, umożliwiając swobodne wysypywanie nawet dużych odłamków skalnych.

Aby zapobiec przypadkowemu zsunięciu się towaru na kabinę kierowcy, stosuje się różne środki bezpieczeństwa, na przykład kratę zabezpieczającą lub specjalną płytę na przednim końcu karetki. Plandeka, mocowana na linki i haczyki, zabezpiecza przewożony towar.

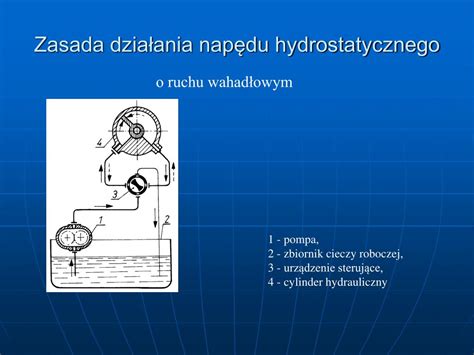

Układ Hydrauliczny - Serce Wywrotki

Kluczowym elementem działania wywrotki jest układ hydrauliczny, który steruje procesem przechyłu skrzyni ładunkowej. Za unoszenie i opuszczanie skrzyni odpowiada zazwyczaj siłownik hydrauliczny - czołowy (przedni) albo podskrzyniowy (centralny), z jednym ramieniem roboczym. Napęd hydrauliczny działa dzięki ciśnieniu oleju. Aby wytworzyć odpowiednie ciśnienie, stosowana jest pompa hydrauliczna.

• Pompa może być napędzana przez silnik elektryczny (w małych wywrotkach, np. z agregatem elektrohydraulicznym),
• przez dodatkowy silnik spalinowy,
• albo przez główny silnik samochodu poprzez przekładnię i przystawkę odbioru mocy (PTO).

Olej pod wysokim ciśnieniem dostaje się do siłownika hydraulicznego podnoszenia przez zawór rozdzielczy i rurę olejową, a następnie popycha tłoczysko, powodując przechylenie skrzyni. W nowoczesnych konstrukcjach stosuje się wydajne siłowniki hydrauliczne, zasilane elektryczną pompą POWERPACK lub układem PTO. Mechanizmy wywrotu w małych wywrotkach to układy elektrohydrauliczne, a w dużych pneumatyczno-hydrauliczne. Dzięki powszechnie stosowanej do transmisji danych magistrali CAN układy hydrauliczne mogą być sterowane z wielką dokładnością. Do redukcji ciśnienia często wykorzystuje się odrębne przewody hydrauliczne.

W naczepach samowyładowczych rezygnuje się zazwyczaj z przewodów powrotnych i drugiego obwodu, zamiast tego wykorzystywany jest ogranicznik ciśnienia. W wywrotkach trójstronnych układ hydrauliczny działa pod znacznie wyższym ciśnieniem (240 bar) niż w wywrotkach tylnozsypowych (180 bar). Obecnie na rynku oferowane są również systemy obsługi wywrotu sterowane zdalnie (pilot radiowy). Niektórzy producenci stosują siłowniki dwustronnego działania, co sprawia, że czas opadania skrzyni na ramę nie zależy od siły ciężkości, ale od ciśnienia wytworzonego przez pompę, minimalizując ryzyko uszkodzeń.

Sterowanie Kierunkiem Wywrotu

Wywrót paki (jej podniesienie i przechylenie) pozwala na proste opróżnienie jej zawartości poprzez wysypanie jej przez burtę. Przewóz wywrotki dzieli się na dwa typy: wywrót do tyłu i wywrót na bok (lub w trzy strony). Do zmiany kierunku wywracania się skrzyni ładunkowej stosowane są dwa metalowe sworznie oraz cztery tunele montażowe do sworzni. Jeśli skrzynia ma się wywracać na prawą stronę, sworznie muszą być zamontowane po prawej stronie - z przodu i z tyłu. Jeśli skrzynia ma się wywracać na lewą stronę, sworznie muszą być zamontowane po lewej stronie - z przodu i z tyłu. Ruch tłoczyska jest sterowany przez układ sterowania.

• Wywrotki tylnozsypowe to tradycyjna konstrukcja, w której trzy ściany skrzyni są zazwyczaj zespawane z płytą podłogową, a tylna burta pełni funkcję klapy otwieranej podczas rozładunku.
• Wywrotki trójstronne umożliwiają przechylanie w trzech kierunkach: do tyłu, w prawo i w lewo.

Rodzaje i Klasyfikacja Wywrotek

Wywrotki można klasyfikować ze względu na ich budowę, ładowność oraz kierunek wyładunku. Od miniaturowych wywrotek na podwoziach samochodów dostawczych po wieloosiowe ciężarówki i naczepy samowyładowcze - każdy typ ma swoje specyficzne zastosowanie.

Wywrotki na Samochodach Dostawczych (do 3,5 tony)

Zabudowa typu wywrotka, montowana na bazie samochodu dostawczego do 3,5 tony, to ciekawe rozwiązanie dla wielu przedsiębiorców i firm komunalnych. Auto dostawcze jest w stanie wjechać nawet w wąskie ulice i bramy, które są niedostępne dla samochodów ciężarowych. Ładowność takiego pojazdu jest w większości przypadków wystarczająca, a zużycie paliwa zdecydowanie niższe niż w aucie ciężarowym. Przykładem może być brygadówka, czyli auto z podwójną kabiną pasażerską, które również może być wyposażone w skrzynię typu wywrotka. Wywrotki trójstronne budowane są także na podwoziach samochodów dostawczych, stając się uniwersalnymi lekkimi pojazdami dla typowo miejskich firm budowlanych, ogrodniczych, a także w rolnictwie.

Wywrotki Ciężarowe i Naczepy Samowyładowcze

Pojazdy większe, przekraczające dopuszczalne 3,5 tony DMC, oferują znacznie większe możliwości transportowe:

• Pojazdy dwuosiowe (do 18 ton DMC): Sprawdzają się w ruchu miejskim i na terenach osiedlowych, zaopatrując małe budowy. Często pełnią główną funkcję okazjonalnie, wożąc narzędzia i materiały, a także mniejsze maszyny. Ich najczęstsze zastosowanie to małe roboty ziemne w ciasnych okolicznościach.
• Pojazdy trzyosiowe: Oferują ładowność w zakresie 13-16 ton, co czyni je częstszym wyborem do dostaw kruszyw. Do wywrotki trzyosiowej można dołączyć tandemową przyczepę samowyładowczą, choć takie zestawy lepiej sprawdzają się przy wywozie urobku z placu budowy niż w logistyce żwiru. Zestawy przyczepowe są zwrotne przy jeździe do przodu, ale wysypywanie ładunku może odbywać się wyłącznie na boki (z wyjątkiem skandynawskich zestawów). Zaletą jest możliwość wysypania ładunku pod niskimi konstrukcjami, takimi jak mosty czy tunele.
• Pojazdy czteroosiowe: To bardzo praktyczne rozwiązanie, zwłaszcza przy rytmicznych dostawach kruszyw na tereny zurbanizowane. Są zwrotne i oferują ładowność 17-20 ton, radząc sobie również w trudniejszym terenie dzięki dwóm, trzem, a nawet czterem mostom napędowym (8x4, 8x6, 8x8).
• Ciągniki siodłowe z naczepami samowyładowczymi: Są to najpopularniejsi dostawcy kruszyw, oferujący ładowność sięgającą 27-29 ton i niskie koszty transportu. Ich wadą jest mała mobilność terenowa i duże gabaryty. Alternatywą są ciągniki 4x4 lub 6x4. Ciekawą konfiguracją są ciągniki 4x4 z dwuosiowymi naczepami, które przy DMC 36-38 ton osiągają ładowność ponad 20 ton. W Polsce idealnym kompromisem jest ciągnik 4x2 z naczepą samowyładowczą, choć ma słabe możliwości terenowe.

Przyczepy Wywrotki

Przyczepa wywrotka to wytrzymała skrzynia na kołach, wyposażona w hydrauliczny system podnoszenia, który przechyla skrzynię ładunkową, ułatwiając rozładunek materiałów. Wyróżnia się kilka typów przyczep wywrotek:

• Przyczepy wywrotki z funkcją zderzaka (Bumper Pull): Montowane do standardowego zaczepu kulowego w ciężarówce, są najpopularniejszym typem do zastosowań domowych i małych firm.
• Przyczepy wywrotki typu „gęsia szyja” (Gooseneck): Mocowane do zaczepu w skrzyni ładunkowej samochodu ciężarowego, zapewniają lepszą stabilność i rozkład masy, co pozwala przewozić znacznie cięższe ładunki.
• Przyczepy z wywrotem tylnym i bocznym: Różnią się sposobem rozładowywania materiałów; tylny to tradycyjna konstrukcja, boczny jest bardziej efektywny na zboczach lub nierównym terenie i rozładowuje się szybciej.
• Przyczepy wywrotki niskoprofilowe: Są bliżej podłoża, co ułatwia załadunek ręczny i zmniejsza ryzyko obrażeń.

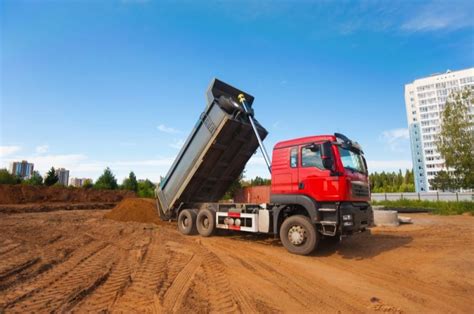

Zastosowanie Wywrotek

Wywrotki są niezastąpione w wielu sektorach gospodarki:

• Branża budowlana i drogownictwo: Używane są do wywozu urobku oraz dowozu materiałów sypkich na miejsce wbudowania, takich jak piasek, żwir, gruz czy cement.
• Rolnictwo: Umożliwiają łatwy transport i rozładunek płodów rolnych, nawozów czy ziemi.
• Usługi komunalne: Wykorzystywane są do zbierania odpadów, zarządzania zielenią miejską, przewożenia liści, gałęzi i innych materiałów organicznych.
• Sprzedaż i transport materiałów opałowych: Przydatne do przewozu węgla, pelletu czy ekogroszku.
• Firmy remontowe i rozbiórkowe: Służą do transportu gruzu z rozbiórki lub materiałów wykończeniowych.

Ewolucja Konstrukcji Wywrotek

Konstrukcja wywrotek ewoluowała znacząco na przestrzeni lat. W pierwszych modelach skrzynia ładunkowa otwierała się tylko na jedną stronę. Jeszcze w latach 60. XX wieku ściany boczne wywrotek były konstruowane z drewnianych desek osadzanych w stalowych profilach typu U i pokrywanych od wewnątrz arkuszami blachy. Mocowanie burt bocznych odbywało się pomiędzy pionowymi kłonicami.

Nacisk wywierany przez przewożony materiał sypki często powodował odkształcenia, a co za tym idzie, konieczność ręcznego otwierania rygli, często z użyciem młotka, aby burta opadła pod ciężarem ładunku.

W latach 70. drewniane ściany zostały zastąpione ścianami stalowymi z ramą wykonaną z profili typu omega. Wadą tych konstrukcji było to, że przy szerokości zewnętrznej pojazdu wynoszącej 2500 mm we wnętrzu skrzyni nie można było uzyskać szerokości paletowej (2×1200 lub 3×800 mm). Rozwiązaniem okazało się zastosowanie w konstrukcji ścian bocznych zamkniętych profili aluminiowych.

Umieszczenie zawiasów przy dolnej i górnej krawędzi ściany bocznej przyniosło liczne korzyści podczas wysypywania. Zawiasy górne pozwalały na szybki rozładunek, a po zamknięciu ściany możliwe było wykorzystanie wywrotek prostokątnych do transportowania innych niż sypkie materiałów budowlanych. Wysypywanie na bok ładunku przy uniesionej do góry burcie prowadziło jednak do tego, że część materiału lądowała bezpośrednio na kołach lub za nimi, brakowało bowiem ochrony, jaką dawała burta opuszczona na dół.

Rozwiązaniem technicznym okazała się hydraulicznie opuszczana burta boczna (tzw. hydroburta). Jej działanie jest podobne do powszechnie stosowanych rynien w wywrotkach tylnozsypowych z wahadłową klapą tylną, przystosowanych do współpracy z rozściełaczami asfaltu. Opuszczona do połowy burta wymusza, że materiał sypki ląduje na ziemi w pewnej odległości od kół pojazdu, co ułatwia np. zasypywanie wykopów czy sypanie wałów.

Wskazówki dotyczące Bezpiecznej Eksploatacji Wywrotki

Prawidłowe i bezpieczne użytkowanie wywrotki wymaga znajomości i przestrzegania kilku kluczowych zasad:

• Prawidłowe rozmieszczenie ładunku: Należy pamiętać, aby po załadowaniu masa wywrotki nie przekraczała maksymalnego dopuszczalnego obciążenia, zaś ładunek był równomiernie rozłożony w przestrzeni skrzyni i nie przekraczał jej objętości.
• Jazda z opuszczoną skrzynią ładunkową: Niedopuszczalne jest prowadzenie wywrotki, której skrzynia ładunkowa jest podniesiona.
• Znajomość mechanizmu: Operator wywrotki oraz osoby odpowiedzialne za załadunek powinny bezwzględnie przestrzegać zasad pracy na tym urządzeniu.
