Wałek odbioru mocy (WOM) jest kluczowym elementem w ciągnikach rolniczych, umożliwiającym przekazywanie napędu z silnika na współpracujące maszyny. W przypadku ciągników MTZ, takich jak popularne modele MTZ-80, MTZ-82 czy MTZ-50, obsługa i regulacja WOM mogą nastręczać pewnych trudności, zwłaszcza dla nowych użytkowników lub w przypadku starszych, mniej eksploatowanych maszyn. Niniejszy artykuł ma na celu przybliżenie zasad działania, metod regulacji oraz potencjalnych problemów związanych z wałkiem odbioru mocy w tych ciągnikach.
Rodzaje Napędu WOM w Ciągnikach MTZ
Ciągniki MTZ zazwyczaj oferują dwa podstawowe tryby pracy wałka odbioru mocy:
- WOM niezależny od prędkości jazdy: Jest to najczęściej spotykany typ napędu, który zapewnia stałą prędkość obrotową wałka (zazwyczaj 540 obr./min lub opcjonalnie 1000 obr./min), niezależnie od biegu, na którym porusza się ciągnik. Napęd ten jest bezpośrednio generowany z silnika.
- WOM zależny od prędkości jazdy: W tym trybie prędkość obrotowa wałka jest proporcjonalna do prędkości jazdy ciągnika. W przypadku MTZ-ów, często spotykana jest wartość 3,5 obrotu WOM na każdy przejechany metr. Ten tryb jest przydatny w specyficznych zastosowaniach, gdzie synchronizacja prędkości jest pożądana.
Rozróżnienie między napędem zależnym a niezależnym jest kluczowe dla prawidłowego zrozumienia działania WOM. Niezależny WOM jest napędzany bezpośrednio z silnika, co pozwala na uzyskanie stałych obrotów (np. 540 lub 1000 obr./min). Zależny WOM natomiast jest napędzany z tylnego mostu, co skutkuje prędkością obrotową zależną od prędkości jazdy ciągnika.
Jak Przełączyć Obroty WOM (540/1000 obr./min)?
Zmiana prędkości obrotowej wałka odbioru mocy z 540 na 1000 obr./min w ciągnikach MTZ zazwyczaj odbywa się poprzez mechanizm zlokalizowany pod skrzynią biegów. Proces ten może być nieco problematyczny, jeśli WOM nie był wcześniej używany lub regulowany.

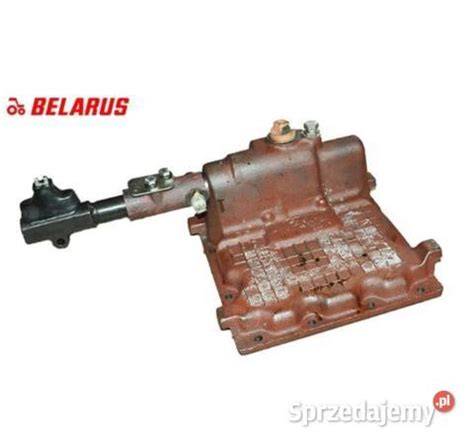

Lokalizacja i Metoda Regulacji
Mechanizm regulacji obrotów WOM znajduje się od spodu skrzyni biegów. Często jest to wałek z przyspawaną podkładką zabezpieczającą. Aby dokonać zmiany, należy:
- Położyć się pod ciągnikiem.
- Zlokalizować wspomniany wałek pośrodku skrzyni od strony podwozia.
- Użyć klucza (zazwyczaj 14 mm) do poluzowania śruby zabezpieczającej na podkładce.
- Obrócić wałkiem (prawdopodobnie kluczem 17 mm) w odpowiednim kierunku (w prawo lub w lewo), aby ustawić pożądaną konfigurację obrotów (540 lub 1000).
- Dokręcić śrubę zabezpieczającą.
Warto zaznaczyć, że niektórzy użytkownicy błędnie sądzą, że przełączenie odbywa się pod siedzeniem. Mechanizm pod siedzeniem zazwyczaj służy do przełączania między napędem zależnym a niezależnym WOM, a nie do zmiany prędkości obrotowej WOM niezależnego.
Potencjalne Problemy i Rozwiązania
Niektórzy użytkownicy MTZ-80 z 1994 roku lub MTZ-82 z 1990 roku zgłaszali trudności ze znalezieniem mechanizmu regulacji. W takich przypadkach należy dokładnie sprawdzić obszar pod skrzynią biegów, w pobliżu korka spustowego oleju. Czasami wałek może być mniej widoczny, a blacha zabezpieczająca może być przykręcona śrubą. Jeśli mimo dokładnych poszukiwań nie uda się zlokalizować mechanizmu, może to oznaczać, że dany model ciągnika (rzadziej) nie posiada tej funkcji, lub że mechanizm jest zablokowany lub uszkodzony.
W przypadku problemów z przełączaniem biegów polowych/szosowych (tzw. „żółw-zając”), które blokują dalszy ruch dźwigni głównej skrzyni biegów, może to świadczyć o problemach z mechanizmem przełączania lub blokadą wewnątrz skrzyni. Jedynym biegiem, który zazwyczaj działa niezależnie od tego przełącznika, jest dziewiąty bieg.
Jak Włączyć WOM Zależny od Prędkości Jazdy?
Włączenie WOM zależnego od prędkości jazdy, który zapewnia 3,5 obrotu na metr drogi, również odbywa się za pomocą mechanizmu zlokalizowanego pod siedzeniem kierowcy. Przełączenie odbywa się zazwyczaj w przeciwnym kierunku niż ustawienie WOM niezależnego.
Działanie WOM Zależnego
Po włączeniu tego trybu, wałek WOM zacznie obracać się wraz z ruchem ciągnika. Przykładowe obliczenia pokazują, że przy prędkości jazdy 8,5 km/h uzyskamy około 500 obr./min WOM, a przy 15 km/h - około 875 obr./min. Jest to przydatne w sytuacjach, gdy potrzebujemy synchronizacji pracy maszyny z prędkością jazdy, na przykład przy pracy z niektórymi rodzajami rozrzutników czy opryskiwaczy.

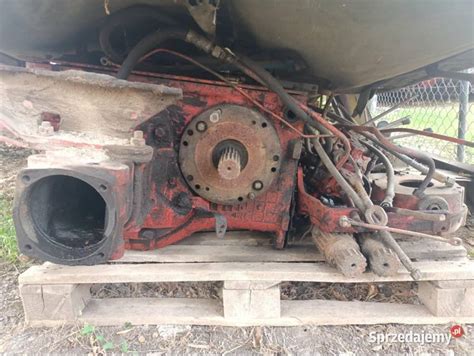

Budowa i Działanie Zespołu WOM
Wałek odbioru mocy w ciągnikach MTZ-82 stanowi odrębny zespół mechaniczny, osadzony w korpusie skrzyni biegów lub w jej pobliżu. Konstrukcja ta jest zazwyczaj prosta i oparta na mechanice, co ułatwia ewentualne naprawy.
Kluczowe Elementy Zespołu WOM
- Koło napędowe: Przenosi napęd na mechanizm planetarny.
- Mechanizm planetarny (satelity): Odpowiada za zmianę przełożenia i przekazanie napędu na wałek wyjściowy.
- Taśmy hamulcowe i sprzęgłowe: Służą do blokowania i zwalniania elementów mechanizmu planetarnego, co umożliwia włączanie i wyłączanie WOM.
- Wałek wyjściowy: Widoczny na zewnątrz ciągnika, do którego podłącza się maszyny.
W przypadku awarii WOM, najczęstsze problemy dotyczą zużycia igiełek, osi satelity lub samego mechanizmu planetarnego, co objawia się hałasem i szarpaniem podczas pracy.
Naprawa i Konserwacja WOM
Naprawa zespołu WOM w MTZ-82 jest generalnie uważana za stosunkowo prostą, ponieważ cały zespół można zazwyczaj wyjąć w całości. Najwięcej czasu i cierpliwości wymaga regulacja na cięgłach.
Procedura Naprawcza i Regulacyjna
Zazwyczaj naprawa polega na wymianie zużytych satelit, taśm sprzęgłowych lub łożysk. Ważnym elementem jest również sprawdzenie stanu gniazd osi satelit. Po demontażu i wymianie części, konieczna jest precyzyjna regulacja mechanizmu.
W przypadku problemów z taśmami hamulcowymi, należy wykręcić śruby regulacyjne taśm przed demontażem całego mechanizmu WOM.
Koszty Naprawy
Chociaż naprawa WOM może być wykonana samodzielnie, koszt zakupu nowego, kompletnego zespołu WOM do MTZ-a może wahać się od 1100 zł do 2000 zł. Warto zatem rozważyć, czy samodzielna naprawa jest opłacalna w porównaniu do zakupu nowego podzespołu, biorąc pod uwagę również koszt roboczogodzin mechanika.
Wałki Przegubowo-Teleskopowe i Sprzęgła
Poza samym WOM w ciągniku, kluczowe dla prawidłowego i bezpiecznego działania są również wałki przegubowo-teleskopowe oraz sprzęgła zabezpieczające.
Funkcja i Dobór Wałków Przegubowo-Teleskopowych
Wały te przenoszą moment obrotowy z WOM ciągnika na maszynę rolniczą. Mogą przenosić momenty obrotowe do 5000 Nm i obracać się z prędkością do 1500 obr./min. Kluczowe dla ich prawidłowego działania jest dobranie odpowiedniego wałka do konkretnej maszyny i jej zapotrzebowania na moc. Niewłaściwy dobór wału jest jedną z najczęstszych przyczyn jego awarii.
Ważne parametry przy doborze wałka to:
- Maksymalna moc lub moment obrotowy, które mają być przenoszone.
- Rodzaj końcówek (np. 6-frezowy króciec).
- Kąt pracy przegubów (standardowe, szerokokątne).
Sprzęgła w Wałach Przegubowo-Teleskopowych
Sprzęgła w wałach WOM służą do zabezpieczenia napędzanego urządzenia oraz samego wału przed uszkodzeniem w przypadku przeciążenia. Przerwanie transmisji napędu następuje automatycznie, gdy zostanie przekroczona wartość nominalna momentu obrotowego.
Wyróżniamy kilka podstawowych rodzajów sprzęgieł:
- Sprzęgło z kołkiem ścinanym: Przerywa przenoszenie momentu obrotowego przy przeciążeniu.
- Sprzęgło jednokierunkowe: Przenosi moment obrotowy tylko w jednym kierunku.
- Sprzęgło cierne: Przenosi moment obrotowy bez rozłączania napędu, ale ślizga się przy przekroczeniu zadanej wartości momentu.
Regularna konserwacja, smarowanie elementów (przegubów, sprzęgieł, rur profilowanych) oraz przechowywanie wałka na wsporniku są kluczowe dla jego długowieczności i sprawnego działania.
