Łyżka stanowi jeden z najważniejszych elementów każdej koparki, odgrywając kluczową rolę w codziennych pracach. Po wielu miesiącach intensywnego użytkowania może jednak dojść do jej zużycia lub uszkodzenia. Wówczas konieczne okazuje się zastąpienie zużytego egzemplarza nową częścią lub przeprowadzenie konserwacji szybkozłącza. Prawidłowa wymiana i obsługa szybkozłącza są kluczowe dla bezpieczeństwa i efektywności pracy maszyny.
Przygotowanie do Wymiany Łyżki i Obsługi Szybkozłącza
Bezpieczeństwo i przygotowanie sprzętu
Przed rozpoczęciem jakichkolwiek prac związanych z wymianą łyżki lub obsługą szybkozłącza w koparce JCB 4CX, należy odpowiednio przygotować sprzęt i miejsce pracy. Konieczne jest jego ustawienie na stabilnym i równym terenie. Jeśli jest to niezbędne, należy użyć specjalnych podpór. Wymiana powinna być przeprowadzana tam, gdzie jest na tyle dużo miejsca, by swobodnie obejść urządzenie. Przestrzeń ta powinna być też wolna od zagrożeń dla serwisanta.
Potrzebne też będą odpowiednie narzędzia do wymiany łyżki w koparce. Należą do nich między innymi młotki, klucze, przesuwaki, elementy zabezpieczające, a także druga koparka lub podnośnik do unoszenia nowego podzespołu.
Zwalnianie ciśnienia w układzie hydraulicznym
Przed rozpięciem szybkozłącza hydraulicznego kluczowe jest wyzerowanie ciśnienia w przewodach. Należy postawić łyżkę na równym podłożu, zgasić silnik, a następnie wyzerować ciśnienie w przewodach, korzystając z wewnętrznych mechanizmów maszyny. Ważne jest, aby pamiętać, że żeby zluzować ciśnienie, zazwyczaj nie trzeba nic rozkręcać - wystarczy prawidłowo użyć sterowania maszyny po jej wyłączeniu. Jeśli jednak zapomnisz wyzerować ciśnienie przed rozpięciem, możesz mieć problem z ponownym połączeniem. W takiej sytuacji należy użyć dwóch kluczy i delikatnie poluzować przewód. Trochę oleju wyleci, a ciśnienie spadnie, co umożliwi połączenie.
Odłączanie i Podłączanie Szybkozłącza Hydraulicznego
Procedura rozpinania
Zazwyczaj złączka powinna wyjść bez problemu, ponieważ w jej konstrukcji znajduje się rowek i kulka, które ułatwiają rozłączenie po spadku ciśnienia.
Problemy z podłączaniem
Często pojawia się problem z ponownym zapięciem szybkozłącza. Wtyczka męska potrafi się rozbić, co utrudnia połączenie. Wtedy trzeba delikatnie pilnikiem zeszlifować krawędź. Należy zachować przy tym czystość, żeby nie napchać brudu do układu hydraulicznego. Jeśli szybkozłącze zacina się podczas podłączania, może to świadczyć o jego zanieczyszczeniu lub uszkodzeniu. Należy to dokładnie sprawdzić i oczyścić.
W niektórych przypadkach, po rozłączeniu złączka żeńska nie zamykała się samoczynnie i było widać kulki w środku. Wówczas trzeba było ją puknąć, żeby się zamknęła.
Zacinające się uszczelki i oringi
Wielu operatorów doświadcza problemów z przycinaniem się uszczelek w szybkozłączkach podczas wkładania. Czasem zdarza się, że szybkozłącze cieknie, co może wymagać wymiany. Czy da się je rozkręcić i wymienić same oringi? Tak, w wielu przypadkach jest to możliwe i zalecane, aby zapobiec dalszym wyciekom i uszkodzeniom.
Wymiana Łyżki w Koparce
Wstępne czynności
Przed demontażem starej łyżki należy odpowiednio zabezpieczyć koparkę. Delikatnie podnieś łyżkę nad ziemię, aby zmniejszyć napięcie w zaczepach. Ułatwi to dalsze operacje.
Demontaż starej łyżki
Aby usunąć starą łyżkę, należy odkręcić lub wypchnąć sworznie. Zazwyczaj wymaga to użycia młotka i przesuwaka. W niektórych przypadkach konieczne może być zastosowanie specjalistycznych narzędzi. Warto zapamiętać wyjściową pozycję sworzni, by poprawnie zamontować nową łyżkę.
Procedura zmiany łyżki w koparce Volvo - szybkozłącze Verachtert
Montaż nowej łyżki
Przystępując do montażu, upewnij się, że nowa łyżka jest odpowiednio dopasowana do danego modelu maszyny. Użyj drugiej koparki lub innego sprzętu do podniesienia ciężkiego elementu i ułóż go w pozycji gotowej do montażu. Prace rozpocznij od wprowadzenia górnego sworznia, a następnie wprowadź dolny. Upewnij się, że zostały one odpowiednio zabezpieczone.
Kontrola i testowanie
Po zakończeniu montażu przeprowadź kontrolę jakości wykonanej wymiany. Upewnij się, że wszystkie elementy są prawidłowo zabezpieczone, a łyżka porusza się swobodnie. W celu sprawdzenia ruchomości elementu należy go podnieść i przesunąć na boki.
Wymianę łyżki w koparce warto pozostawić specjalistom. Takie osoby wiedzą, jak zrobić to bezpiecznie i zachować kolejność poszczególnych etapów. Dobrym pomysłem jest też postawienie na oryginalne elementy, które dają gwarancję pełnej kompatybilności z pozostałymi częściami konstrukcji urządzenia.

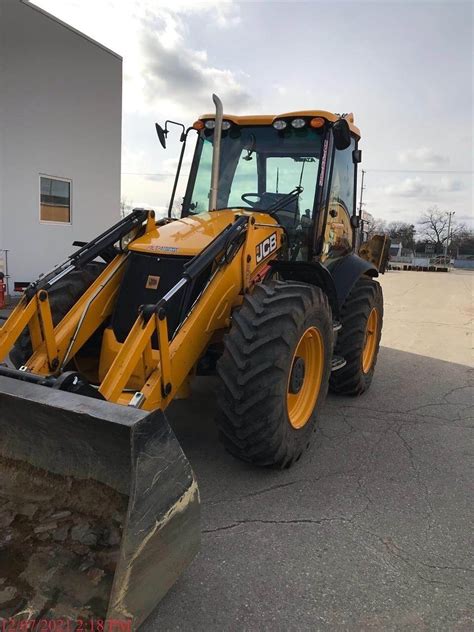

Obsługa Szybkozłącza w JCB 4CX
Prawidłowa obsługa szybkozłącza jest kluczowa dla bezpiecznej i sprawnej wymiany osprzętu. Procedura może się różnić w zależności od typu szybkozłącza.
Szybkozłącze mechaniczne
Jeśli posiadasz oryginalne mechaniczne szybkozłącze JCB, należy ustawić łyżkę około 40 cm od ziemi, lekko odchyloną do góry. Następnie ściągnij zawleczkę, włóż brechę z tyłu szybkozłączki i dociśnij ją w dół, aż łyżka się odblokuje i zwolni. W przypadku mechanicznego zaczepu powinieneś mieć jakiś pręt, którym możesz podważyć zawias trzymający łyżkę (jest tam otwór), a dalsze czynności są podobne jak przy szybkozłączu hydraulicznym, z wyjątkiem naciskania guzika w kabinie.
Szybkozłącze hydrauliczne
W przypadku posiadania hydraulicznej blokady szybkozłącza, ustaw łyżkę kilka centymetrów nad ziemią w pozycji półotwartej (czyli bardziej otwartej niż zamkniętej). Następnie zwolnij zaczep za pomocą guzika z kabiny. Powoli postaw łyżkę na ziemi i otwórz ją - wtedy sama zejdzie z szybkozłącza. Jeśli masz hydrauliczne szybkozłącze, ściągnij zawleczkę i zamiast brechy użyj guzika w kabinie.
Problemy z Luźnym Szybkozłączem i Jego Regeneracja
Wiele szybkozłączy, zwłaszcza używanych, z czasem wypracowuje luzy, co może prowadzić do niestabilności łyżki i obniżenia precyzji pracy. Problem ten jest szczególnie widoczny, gdy po założeniu nowego szybkozłącza lub nowych sworzni do łyżek, łyżka nadal ma znaczący luz w szybkozłączu. Nowe sworznie w łyżkach niewiele dadzą, skoro szybkozłącze jest wytłuczone - niczym tym nie regulujesz.
Niwelowanie luzu na szybkozłączu
Wielu operatorów próbuje niwelować luz, stosując grubsze sworznie, aby wypełnić powstałe ubytki. Nie trzeba roztaczać otworów, tylko założyć grubsze sworznie. Należy jednak pamiętać, że tuleje sprężynowe nie zawsze są efektywne w długoterminowym niwelowaniu luzów.
Jeśli coś ma luz, to nigdy nie dopasujesz drugiego elementu tak, aby usunąć luz całkowicie, ale można go jedynie zmniejszyć na jakiś czas. Jest to po prostu tańsze rozwiązanie, ale wiadomo, że nie załatwia tematu na dłuższą metę.
Regeneracja szybkozłącza vs. adaptacja sworzni
Zamiast ciągłego dorabiania sworzni do odpowiedniego luzu na szybkozłączu, warto rozważyć regenerację. Czy nie lepiej oddać gdzieś szybkozłącze do regeneracji? Możliwe jest napawanie gniazda i ponowne roztoczenie lub frezowanie. Wydaje się, że lepiej usunąć luz w jednym elemencie, niż przerabiać wszystkie łyżki.
Kupując nową łyżkę, również trzeba będzie ją przerobić, ponieważ będzie miała luz na wytłuczonym szybkozłączu. Regeneracja, choć wiąże się z chwilowym unieruchomieniem maszyny i kosztami tulejowania, może okazać się bardziej opłacalna w dłuższej perspektywie, gdyż rozwiązuje problem u źródła. Warto oddać szybkozłącze do dobrego warsztatu i mieć problem z głowy.
Regeneracja jest szczególnie istotna, ponieważ nie tylko otwory się wyrabiają, ale również cały mechanizm zamka. Skuteczność zależy od stopnia wypracowania elementu.
Sprężyna w szybkozłączu
W szybkozłączu często znajduje się sprężyna, przez którą idzie śruba. Jej główną funkcją jest dociskanie zamka, aby łyżka prawidłowo się zapięła i utrzymywała stabilność podczas pracy.
