Rozciągnięte Łańcuchy Rozrzutnika PTU: Objawy, Przyczyny i Metody Naprawy

Problem rozciągniętych łańcuchów w rozrzutnikach obornika, w tym popularnych modelach PTU, jest częstym zjawiskiem, które znacząco wpływa na efektywność pracy maszyny. Użytkownicy zgłaszają szereg problemów, od całkowitego zatrzymania posuwu obornika po nierównomierne rozrzucanie materiału. W szczególności, rozrzutniki PTU-4 często posiadają łańcuchy z przyspawanymi listwami, co ma wpływ na specyfikę napraw.

Objawy Rozciągniętych Łańcuchów i Uszkodzeń Mechanizmu Posuwu

Typowe symptomy wskazujące na rozciągnięcie łańcuchów lub inne uszkodzenia mechanizmu posuwu taśmy rozrzutnika obejmują:

• Brak posuwu przy pełnym obciążeniu: Gdy narzucimy pełen rozrzutnik obornika, wiatraki się obracają, a rozrzutnik nie przesuwa tego obornika, a co za tym idzie nie rozrzuca tego, co na nim jest. Jeśli zrzucimy z niego 2/3 obornika, zaczyna on przesuwać i resztę rozrzucać.
• Nierównomierna praca taśmy: Jak jest luźno (nie naciągnięty) to jedna strona przeskoczy na trybie i łańcuchy idą krzywo. U mnie jak luźny łańcuch to jedna strona przeskoczy na trybie i nie dość, że taśma się wygina, to jeszcze jak przeskoczy o 2 ogniwka, to już nie ma roboty. Taśma nie ciągnie i trzeba ręcznie zwalać towar, przestawić na równo i dopiero można ładować.
• Przskakiwanie łańcucha na zębatkach: Łańcuch jakby miał luźno, to by na trybach z tyłu przeskakiwał. Jeśli łańcuch przeskoczy o 2 ogniwka, chowając się pod spód, zaczepia o podłogę i taśma stoi.
• Zgrzytanie i opóźnione rozładowanie: Rozrzutnik najpierw zgrzyta, zgrzyta, zgrzyta, a potem dopiero powoli wywala. Posuw ustawiony na max, a rozładowanie zajmuje dobre 15 minut z gazem wciśniętym w podłogę.
• Problemy z zapadką: Czasem, jak jest dużo gnoju, to na kole zapadka nie zaskakuje. W innych przypadkach zapadki łapią od razu, co może wskazywać na inne źródło problemu.
• Wyginanie i łamanie listew: Co wyjazd wracałem z 1 albo kilkoma listwami wygiętymi, zazwyczaj na środku brzuch do góry. Listwy wzmacniałem, ale wracałem z pogiętymi lub złamanymi. Brakujące listwy (np. nie było 2 czy 3 listew) również powodują, że towar stoi. Już 2 albo 3 listwy mogą być wycięte, co pogarsza transport materiału.

Główne Przyczyny Rozciągania Łańcuchów i Awarie Związane z Posuwem

Rozciągnięcie łańcuchów jest często efektem długotrwałej eksploatacji i nierównomiernego obciążenia. Wśród najczęstszych przyczyn wymienia się:

• Nierównomierne obciążenie łańcuchów: Środkowe łańcuchy są bardziej rozciągnięte, bo mają ciężej. Tyle samo ogniw, a różne długości, to częsty problem w ruskich rozrzutnikach, co oznacza faktyczne rozciągnięcie materiału.

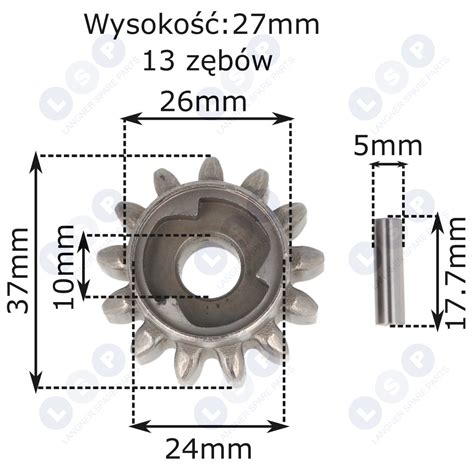

• Zużyte zębatki: U mnie to już tryby do wymiany. Zużycie zębatek na wałku napędowym znacząco pogarsza współpracę z łańcuchem.
• Uszkodzone lub krzywo ustawione wałki: Okazało się, że wałek, na którym są osadzone koła gniazdowe do napędu taśmy, był ukręcony na środku i jedna zębatka nie chodziła wcale. Stare wałki były krzywo ustawione, a ten, co się urwał, aż go zaostrzyło, bo łożysko środkowe było za wysoko względem boków. Dwukrotnie ukręcił mi się wał od posuwu taśm zaraz za przekładnią hydrauliczną, co może wskazywać na wadliwy materiał lub zbyt duże obciążenie.
• Rozciągnięcie łańcuchów: Jest to częsty problem w starszych maszynach. "Nie popsute, tylko już łańcuch wyciągnięty."

Metody Diagnostyki i Naprawy Rozciągniętych Łańcuchów w Rozrzutniku PTU

Wstępna Diagnostyka

Przed przystąpieniem do naprawy kluczowa jest dokładna diagnostyka problemu. Należy sprawdzić:

• Wizualny stan łańcuchów: Po wyciągnięciu taśmy z jednej strony i przeliczeniu ogniw, po obydwu stronach ilość się zgadzała, natomiast i wizualnie, i po zmierzeniu taśma jeden łańcuch jest dłuższy od drugiego o dobre 20 cm.
• Stan zębatek i wałków: Należy ocenić, czy są wyrobione, ukręcone lub krzywo ustawione.
• Ocena listew posuwowych: Należy upewnić się, że listwy przy łańcuchach od posuwu nie są uszkodzone lub brakuje ich.
• Stan kół posuwu: Warto sprawdzić, czy koła posuwu nie są wyrobione.

Tymczasowe Rozwiązania i Szybkie Ustawienia

W niektórych przypadkach, na krótką metę, można zastosować następujące rozwiązania:

• Przestawienie na szybszy posuw: Na krótką metę powinno wystarczyć przestawienie na szybszy posuw. Ustawia się to płaskownikiem, który idzie od dużego koła do przodu rozrzutnika, a na końcu tego płaskownika są dziurki. Wyciągamy śrubkę mocującą płaskownik i ustawiamy go na dziurkę do przodu.
• Obrócenie taśm: Pomogło przynajmniej na jakiś czas ściągnięcie taśm i obrócenie tak, żeby ten bardziej rozciągnięty łańcuch był w miejsce tego mniej rozciągniętego.
• Wspawanie prowadnic: Dodatkowo, pod spodem można wspawać takie prowadzenia z drutu podtrzymujące taśmę.

Trwałe Metody Naprawy

Dla długotrwałego rozwiązania problemu konieczne są bardziej zaawansowane działania:

• Wymiana uszkodzonych elementów:
  • Zębatki: Jeśli tryby są do wymiany, należy je zastąpić nowymi. Aby wymienić zębatki, należy wykręcić tylny wałek, który napędza taśmę. Wałek wyciąga się w bok, w stronę zębatki od posuwu.
  • Wałki napędowe: Jeśli wałki są ukręcone lub krzywo ustawione, należy wymienić obydwa wałki na nowe. Należy je jednocześnie ustawić osiowo, ponieważ stare mogły być krzywo ustawione.
  • Listwy: Jeśli listwy są wygięte, złamane lub brakuje ich, powinny zostać wymienione. W przypadku przyspawanych listew (jak w PTU-4), proces ten może być bardziej skomplikowany.
• Wymiana łańcuchów taśmy posuwu: Jeśli taśma (łańcuch) jeden jest dłuższy od drugiego o dobre 20 cm, to wypada kupić nowe łańcuchy. Raczej nie da rady w jednym dłuższym wyciąć kilku ogniw, ponieważ ilość ogniw po obydwu stronach musi się zgadzać, a koła napinające z przodu często kręcą się razem na jednym wałku, co utrudnia niezależną regulację.
• Dospawywanie ogniw: Wypada na jednym dospawać dwa ogniwa i na drugim też. Należy jednak zastanowić się, czy dospawywanie ogniw zdaje egzamin i czy drugi łańcuch wtedy da się odpowiednio napiąć. Istnieje ryzyko, że wałek napinający będzie pod ukosem i łańcuch będzie spadać.
