Koparko-ładowarka JCB 3CX – kompleksowy przewodnik

Koparko-ładowarka JCB 3CX Eco to kompaktowa i ekonomiczna maszyna budowlana, powszechnie uznawana za jedną z najczęściej używanych maszyn w budownictwie, rolnictwie i pracach komunalnych na całym świecie. Jest to również najlżejsza maszyna w ofercie standardowych koparko-ładowarek JCB. Model ten wyróżnia się komfortem i niezawodnością, a jego wydajny układ hydrauliczny, oferujący maksymalny przepływ 165 l/min w układzie koparkowym, pozwala na pracę z ogromną gamą osprzętów, co przekłada się na jej uniwersalność. Silnik charakteryzuje się o 16% mniejszym zużyciem paliwa, a blokada momentu pozwala osiągnąć nawet 25% oszczędności. JCB 3CX wyróżnia się również obniżonym poziomem hałasu, co podnosi komfort pracy.

Charakterystyka i dane techniczne JCB 3CX

Koparko-ładowarka JCB 3CX jest przystosowana do pracy w temperaturach od -20 do +46 ℃, a jej układy elektryczne i hydrauliczne są zabezpieczone przed uszkodzeniami. Nadwozie i główne elementy konstrukcyjne wykonane są z wytrzymałego materiału, co zapewnia maszynie odporność na duże obciążenia podczas prac budowlanych, ogrodniczych, ziemnych oraz załadunkowo-rozładunkowych. Poniżej przedstawiono ogólne parametry techniczne:

Zużycie paliwa

Zużycie paliwa koparko-ładowarki JCB 3CX zależy od wielu czynników, takich jak rodzaj pracy, obciążenie, warunki terenowe oraz styl jazdy operatora. Średnie spalanie JCB 3CX wynosi 5-7 litrów na godzinę podczas prac lekkich (np. jazda bez obciążenia, lekkie kopanie), 7-10 litrów na godzinę przy wykonywaniu prac średnich (np. ładowanie i przewożenie materiałów) oraz 10-15 litrów w przypadku prac ciężkich (np. kopanie w twardym gruncie lub praca z dużym obciążeniem). Wartości te mogą się różnić w zależności od konkretnego modelu, stanu technicznego maszyny i warunków eksploatacji.

Silnik

Koparko-ładowarka JCB 3CX posiada silnik wysokoprężny Perkins 1004-40T z 4 cylindrami i pojemnością 4 litrów. Układ napędowy osiąga moc maksymalną do 100 koni mechanicznych i moment obrotowy do 400 Nm, nawet przy niskich obrotach. W instalacji wbudowany jest filtr wody, a w filtrze oleju znajduje się zawór przeciwprądowy, dzięki czemu olej dłużej pozostaje czysty. Filtr powietrza posiada system automatycznego czyszczenia. Dodatkowo silnik jest wyposażony w system podgrzewania o mocy 240 W, co pozwala na szybki start nawet w bardzo niskich temperaturach. Skuteczny system chłodzenia i turbodoładowanie przyczyniają się do optymalnej pracy. W najnowszych modelach tego agregatu system spalania paliwa stał się znacznie bardziej wydajny, co pozwala zrezygnować z filtra sadzy układu wydechowego i zmniejsza zużycie paliwa.

Zasilanie elektryczne

Nominalne napięcie w sieci pokładowej wynosi 12 V. Koparka jest wyposażona w instalację elektryczną, specjalne złącza i tablicę z bezpiecznikami topikowymi. Zainstalowano również akumulator o pojemności 115 A/godz., który prawie nie wymaga konserwacji, generator prądu przemiennego o mocy 75 A, 2 halogenowe reflektory drogowe, 4 przednie i 4 tylne regulowane reflektory oraz 2 tylne światła.

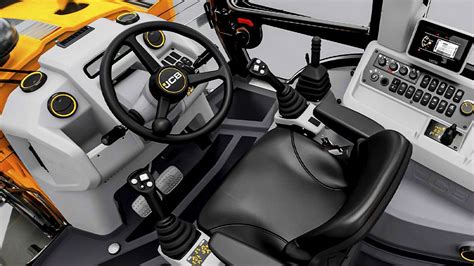

Kabina operatora

Dzięki kompaktowej budowie silnika i niewielkiej masce kabina zapewnia doskonałą widoczność. Drzwi otwierają się z obu stron, eliminując konieczność dodatkowego obchodzenia maszyny. Wielowarstwowe, wytrzymałe szkło zapewnia dodatkowe bezpieczeństwo. Tylną szybę kabiny można otworzyć, przesuwając ją pod dach. Kabina posiada ogrzewanie i odmrażanie przedniej szyby oraz lusterek, a także dobrą izolację akustyczną i antywibracyjną, dzięki czemu poziom hałasu wewnątrz nie przekracza 73 dB. Wbudowane są również systemy ogrzewania, klimatyzacja, radio i magnetofon z dwoma głośnikami. Fotel jest zamontowany na zawieszeniu pneumatycznym, a po bokach znajdują się wygodne uchwyty sterujące w postaci joysticków, które obracają się wraz z fotelem podczas przechodzenia od prac ziemnych do załadunku i rozładunku. System sterowania ręcznego umożliwia wybór schematu sterowania: JCB X+, SAE, ISO+.

Wyposażenie koparko-ładowarki JCB 3CX Eco

Wyposażenie podstawowe

• Dyferencjał o ograniczonym poślizgu (LSD): Zwiększa przyczepność i kontrolę pojazdu w trudnych warunkach terenowych poprzez dostosowanie momentu obrotowego przekazywanego na poszczególne koła.
• Fotel z pneumatyczną amortyzacją i zagłówkiem: Ergonomiczne rozwiązanie zapewniające dużą wygodę i bezpieczeństwo pracy, przyczyniające się do poprawy jej efektywności. Fotel jest podgrzewany.
• Podkładki pod stabilizatory: Opracowane w celu zminimalizowania uszkodzeń podczas rozstawiania stabilizatorów na kostce brukowej czy asfalcie. Wykonane z wytrzymałego tworzywa odpornego na ścieranie.
• Światła ostrzegawcze LED: Zintegrowane z dachem kabiny, ostrzegają o ruchu maszyny, informują o specjalnych operacjach oraz spełniają przepisy bezpieczeństwa na placu budowy.
• Skrzynia biegów Autoshift: Umożliwia automatyczną regulację biegów, co zwiększa wygodę obsługi, optymalizuje wydajność i przyczynia się do oszczędności paliwa.
• Szybkozłącze mechaniczne: Uniwersalne urządzenie pozwalające na szybkie i bezpieczne przyłączanie różnych osprzętów i narzędzi do ramienia maszyny.
• TorqueLock: System blokady zmiennika momentu obrotowego, który zwiększa trakcję na kołach, poprawia kontrolę maszyny oraz przyczynia się do oszczędności paliwa, zwłaszcza w trudnych warunkach terenowych.
• Wzmocniona łyżka koparkowa 600 mm: Najbardziej sprawdzony i uniwersalny wybór wśród osprzętów przeznaczonych do kopania.

Wyposażenie dodatkowe

• Szybkozłącze ładowarkowe hydrauliczne z widłami: Nowoczesne rozwiązanie umożliwiające błyskawiczną wymianę osprzętu bez konieczności ręcznego wybijania sworzni.
• Młot hydrauliczny: Niezawodne urządzenie do kucia, idealnie dopasowane do maszyn JCB.

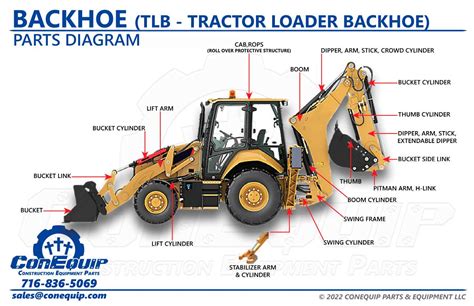

Budowa i elementy konstrukcyjne koparki

Koparka budowlana to ciężka maszyna, której podstawową funkcją jest wykonywanie wykopów, przenoszenie ziemi i innych materiałów. Jej budowa obejmuje kilka najważniejszych elementów:

Podwozie koparki

Podwozie koparki odgrywa kluczową rolę w zapewnieniu stabilności i mobilności maszyny. W zależności od modelu, podwozie może być gąsienicowe lub kołowe. Podwozie gąsienicowe jest idealne do pracy na nierównym terenie, zapewniając doskonałą przyczepność. Podwozie kołowe jest stosowane głównie w koparkach kołowych, oferując większą mobilność na utwardzonych powierzchniach. Elementy układu jezdnego, takie jak rolki jezdne, koła napędowe czy koła napinające, należy regularnie kontrolować i wymieniać w razie zużycia. W praktyce wielu użytkowników sięga po sprawdzone zamienniki marek ITR lub GTRAX, które łączą trwałość z dostępnością.

Nadwozie koparki

Nadwozie koparki to obrotowa część maszyny, która zawiera kabinę operatora, silnik spalinowy, pompę hydrauliczną i układ hydrauliczny. Nadwozie może obracać się o 360 stopni, co zwiększa elastyczność i efektywność pracy koparki. Dodatkowo często jest wyposażone w przeciwwagę, która zapewnia stabilność maszyny podczas podnoszenia ciężkich ładunków.

Układ hydrauliczny - serce koparki

Kluczowym aspektem działania koparki jest jej układ hydrauliczny, który napędza wszystkie ruchome elementy. Pompa hydrauliczna generuje wysokie ciśnienie oleju hydraulicznego, który jest przekazywany do siłowników hydraulicznych, odpowiedzialnych za ruch poszczególnych części koparki.

Ramię koparki - budowa i sterowanie

Ramię jest nieodzownym elementem każdej koparki. Wykonane z wysokiej jakości stali, jest wytrzymałe i odporne na obciążenia oraz trudne warunki pracy. Sterowanie ramieniem odbywa się za pomocą dźwigni lub joysticków umieszczonych w kabinie. Prawa dźwignia steruje ruchem ramienia i łyżki, natomiast lewa dźwignia steruje ruchem wysięgnika i łyżki.

Sworzeń ramienia

Sworzeń ramienia w koparce JCB 3CX umożliwia połączenie między ramieniem a resztą maszyny budowlanej. Wyposażony w łożyska, pozwala na płynny obrót ramienia. Należy unikać przeciążeń i utrzymywać czystość konstrukcji, aby zapobiec awariom.

Siłownik blokady ramienia

Siłownik blokady ramienia jest odpowiedzialny za utrzymanie ramienia koparki w stabilnej pozycji podczas pracy lub transportu. Zabezpiecza przed przypadkowymi ruchami ramienia. Konstrukcja zwykle ma charakter hydrauliczny, a operator może aktywować lub dezaktywować blokadę ramienia za pomocą odpowiednich dźwigni lub przycisków w kabinie.

Szybkozłącze hydrauliczne

Szybkozłącze hydrauliczne w koparce JCB służy do szybkiego podłączenia i odłączenia narzędzi oraz osprzętu hydraulicznego bez konieczności korzystania z dodatkowych narzędzi. Operowanie szybkozłączem hydraulicznym odbywa się za pomocą przycisków lub dźwigni znajdujących się w kabinie operatora, co zwiększa wydajność pracy i wszechstronność maszyny.

Łyżka koparki - wszechstronne narzędzie

Za pomocą łyżki koparko-ładowarka JCB 3CX może wykonywać wykopy fundamentów, kopać rowy pod instalacje (wodociągowe, kanalizacyjne, elektryczne, gazowe), kształtować teren oraz przenosić materiały budowlane. Łyżka do JCB znajdzie zastosowanie przy załadunku piasku, żwiru, ziemi, węgla, kruszyw oraz innych materiałów sypkich na pojazdy transportowe. Operatorzy koparko-ładowarki za pomocą łyżki wykonują też wszelkiego rodzaju prace wykończeniowe, takie jak wyrównywanie i profilowanie terenu, przygotowywanie podłoża pod nawierzchnię lub układanie krawężników i innych elementów drobnej infrastruktury. Sprawdzają się też przy pracach drogowych, a także w pracach porządkowych, np. czyszczeniu terenu z gruzu.

Rodzaje łyżek

W zależności od specyfiki zadań i warunków wykonywanej pracy, koparko-ładowarka JCB może zostać wyposażona w różnego rodzaju łyżki:

• Łyżka wąska: Zwykle o szerokości od 20 do 40 cm.
• Łyżka szeroka: Często wykorzystywana do załadunku i przenoszenia dużej ilości materiałów.
• Łyżka skarpowa: Bez zębów, idealna do prac wykończeniowych i równania terenu.
• Łyżka kopiąca: Zaprojektowana do pracy z twardym podłożem.

Wytrzymałość i ochrona łyżek

Łyżki do koparko-ładowarek JCB są projektowane i wykonane z myślą o wytrzymałości i długim okresie eksploatacji. Główne elementy konstrukcyjne łyżki pokryte są substancjami ochronnymi, takimi jak farby antykorozyjne, a także dodatkowymi powłokami antyścieralnymi.

Zastosowanie koparek budowlanych

Koparki budowlane znajdują szerokie zastosowanie w budownictwie, górnictwie oraz pracach drogowych. Wykorzystuje się je do:

• Wykonywania wykopów pod fundamenty budynków.
• Kopania rowów pod instalacje (wodociągowe, kanalizacyjne, elektryczne, gazowe).
• Kształtowania terenu.
• Przenoszenia materiałów budowlanych.
• Wydobywania surowców w górnictwie.
• Budowy i naprawy dróg.

Koparko-ładowarka JCB 3CX jest jednym z najczęstszych wyborów wśród profesjonalistów na całym świecie. W rolnictwie jest używana do kopania rowów melioracyjnych, przygotowywania terenu pod uprawy oraz przy budowie infrastruktury gospodarstwa rolnego. Przydaje się także podczas załadunku i transportu zboża, nawozów, siana i innych płodów rolnych. Rolnicy za pomocą JCB 3CX wykonują również różne prace porządkowe na terenie gospodarstwa. W pracach komunalnych koparko-ładowarki JCB są często używane do usuwania śniegu, naprawy infrastruktury drogowej oraz prac porządkowych.

Innowacje i technologie w koparkach JCB

Firma JCB stale wprowadza udoskonalenia do swoich maszyn, aby utrzymać pozycję na rynku. Filozofia projektowania z myślą o operatorze została wdrożona już w 2015 roku i jest stale kultywowana. W maszynach znajdziemy doskonale widoczne poręcze, stabilne, antypoślizgowe stopnie, układ czterech lamp ostrzegawczych w rogach kabiny, fotel z czujnikiem obciążeniowym zintegrowanym z pasem bezpieczeństwa oraz specjalnie zaprojektowane szyby boczne w drzwiach, które nie zasłaniają widoczności.

Normy emisji i wydajność silników

Maszyny spełniające wymogi norm emisji Stage V posiadają dodatkowe wytłumienie kabiny do 79 dB. Posiadają przy tym wydajne silniki o pojemności 4,8 litra, generujące moc rzędu 109 KM.

System LiveLink

JCB to marka odpowiedzialna za wprowadzenie do projektu koparko-ładowarek wielu przydatnych innowacji. Koparko-ładowarki JCB mogą być monitorowane przy pomocy systemu LiveLink, który stanowi wyposażenie standardowe w nowych maszynach.

System EcoDig

System EcoDig to pierwsze przemysłowe rozwiązanie oparte na wielotłoczkowej pompie hydraulicznej, dzięki czemu podczas pracy obroty silnika są utrzymane na niskim poziomie bez negatywnego wpływu na wydajność.

Tryb EcoRoad i oszczędność paliwa

Producent przewidział specjalny tryb EcoRoad, który obniża zużycie paliwa o 25% podczas jazdy po drodze. Układ amortyzacji łyżki podczas przejazdu pozwala na utrzymanie ładunku mimo dużej prędkości. Funkcja Auto Drive utrzymuje prędkość/obroty silnika podczas przejazdu, a Auto Smoothride System (SRS) aktywuje i deaktywuje się automatycznie, gdy maszyna osiągnie zaprogramowaną prędkość, służąc do utrzymywania ładunku w łyżce podczas przejazdu.

Główne modyfikacje koparko-ładowarki JCB 3CX

Istnieje kilka modyfikacji koparko-ładowarki JCB 3CX, różniących się konfiguracją i możliwością montażu osprzętu:

• 3CX: Standardowy model ze stałym ramieniem.
• 3CX Sitemaster: Wersja z ramieniem teleskopowym, która pozwala zwiększyć maksymalną głębokość kopania do 5,5 m.
• 3CX Contractor: Najmocniejsza wersja z silnikiem wysokoprężnym z turbodoładowaniem (100 KM) i teleskopowym uchwytem.
• 3CX Super: Zainstalowano większe koła na przedniej osi i dodano funkcję sterowania skrętem tylnych kół, co znacznie poprawia manewrowość agregatu.
• Pothole Master: Wyposażony w frezarkę typu planującego i łyżkę ze szczotką, służy do naprawy i konserwacji odcinków dróg.

Konserwacja i części zamienne

Operator musi dbać o prawidłową eksploatację i konserwację koparki, aby zapewnić jej długą żywotność. Regularna wymiana zużytych elementów zapobiega poważnym awariom i przestojom w pracy. Dostępność wysokiej jakości części zamiennych wpływa na niezawodność i efektywność koparki. Stosowanie oryginalnych lub sprawdzonych zamienników, np. części marki ITR lub GTRAX, gwarantuje, że maszyna będzie działać zgodnie z przeznaczeniem.

Rodzaje części zamiennych

Istnieje wiele rodzajów części zamiennych do koparek, które można podzielić na kilka kategorii:

• Elementy układu hydraulicznego: pompy, siłowniki, węże.
• Podwozia: gąsienice, rolki, koła napędowe.
• Silnika spalinowego.
• Nadwozia: kabina operatora, elementy obrotowe.
• Narzędzia robocze: łyżki, chwytaki i inne.

Dbanie o części koparki obejmuje regularną konserwację, smarowanie i czyszczenie, co zapobiega korozji i zużyciu. Ważne jest również regularne sprawdzanie stanu oleju hydraulicznego i jego wymiana zgodnie z zaleceniami producenta. Operator powinien zwracać uwagę na wszelkie niepokojące dźwięki lub drgania podczas pracy koparki.

Popularne modele koparek JCB

Firma JCB to renomowany producent maszyn budowlanych, znany z wysokiej jakości i niezawodności swoich produktów. Szeroka gama modeli sprawia, że każdy znajdzie maszynę dopasowaną do swoich potrzeb.

Mini koparki JCB

• JCB 8018: Popularna mini koparka, idealna do prac w ograniczonych przestrzeniach. Charakteryzuje się kompaktowymi wymiarami i łatwością manewrowania.
• JCB 8008: Kolejna mini koparka, ceniona za niezawodność i wszechstronność. Idealna do prac w ciasnych przestrzeniach i trudno dostępnych miejscach.

Koparki kołowe JCB

• JCB HD110WT 4F Hydradig: Innowacyjna koparka kołowa, wyróżniająca się doskonałą widocznością i stabilnością. Oferuje unikalne rozwiązania poprawiające bezpieczeństwo i efektywność pracy.

Koparko-ładowarki JCB

Koparko-ładowarki JCB to wszechstronne maszyny, które łączą funkcje koparki i ładowarki w jednym urządzeniu. JCB oferuje szeroką gamę modeli, które różnią się wielkością, mocą i specyfikacją techniczną, aby sprostać wymaganiom różnych klientów. Do popularnych modeli należą między innymi koparko-ładowarki JCB 3CX i JCB 4CX.

Cena i zakup koparko-ładowarki JCB

Cena koparko-ładowarki JCB zależy od modelu, specyfikacji technicznej oraz wyposażenia dodatkowego. Nowe maszyny są dostępne u autoryzowanych dealerów JCB, takich jak Interhandler, którzy oferują również serwis i części zamienne. Można również znaleźć ogłoszenia sprzedaży używanych koparko-ładowarek JCB, co jest atrakcyjną opcją dla firm z ograniczonym budżetem. Przed zakupem używanej maszyny warto dokładnie sprawdzić jej stan techniczny, historię serwisową oraz ewentualne uszkodzenia.

Przy wyborze koparki JCB warto zwrócić uwagę na parametry takie jak moc silnika, głębokość kopania, udźwig oraz konfigurację osprzętu. Kluczowe jest również sprawdzenie dostępności części zamiennych oraz jakości serwisu w Twoim regionie. W Polsce szeroką ofertę zamienników do maszyn JCB zapewnia firma Glimat, dostarczająca elementy podwozia i osprzętu marek ITR oraz GTRAX.

Często zadawane pytania

Jakie są trzy główne części koparki budowlanej?

Trzy główne części koparki budowlanej to podwozie, wysięgnik oraz łyżka. Każdy z tych elementów odgrywa kluczową rolę w funkcjonowaniu całej maszyny.

Jak działa napęd w koparce budowlanej?

Napęd w koparce budowlanej zazwyczaj oparty jest na silniku hydraulicznym, który przekazuje moc do pomp tłokowych, umożliwiając ruch łańcuchów gąsienic oraz innych podzespołów.

Jakie są trzy główne funkcje sprzętu budowlanego, jakim jest koparka?

Trzy główne funkcje koparki to wykonywanie prac ziemnych, transport materiałów oraz wykonywanie ciężkich robót, takich jak wykopy czy niwelacje terenu.

Jakie uszczelnienia są stosowane w koparkach budowlanych?

W koparkach budowlanych stosowane są różne rodzaje uszczelnień, które zapewniają szczelność układów hydraulicznych oraz chronią przed zanieczyszczeniami, co jest kluczowe dla prawidłowego funkcjonowania silnika hydraulicznego.

Jakie elementy wpływają na kontrolę stanu koparki budowlanej?

Kontrola stanu koparki budowlanej obejmuje regularne sprawdzanie poziomu oleju, stanu uszczelnień, a także monitorowanie wydajności silnika hydraulicznego oraz stanu łańcuchów gąsienic.

Jakie są zalety teleskopowego wysięgnika w koparkach?

Teleskopowy wysięgnik w koparkach pozwala na zwiększenie zasięgu roboczego maszyny, co jest szczególnie przydatne w trudnych warunkach terenowych oraz podczas wykonywania prac na dużych wysokościach.

Co to jest koparka JCB JS i jakie ma zastosowania?

Koparka JCB JS to seria maszyn gąsienicowych przeznaczonych do prac ziemnych, wykopów i rozbiórek. Modele z rodziny JS są popularne w budownictwie i pracach komunalnych ze względu na wytrzymałą konstrukcję i łatwość serwisu.

Jakie są zalety koparki kołowej HD110WT 4F Hydradig?

Koparka kołowa HD110WT 4F Hydradig oferuje doskonałą manewrowość, widoczność i stabilność dzięki unikalnej konstrukcji Hydradig. Model ten jest szybki na drogach i wydajny na placu budowy.

Czy Hydradig koparka kołowa z Engconem jest kompatybilna z szybkozłączami?

Tak, Hydradig jako koparka kołowa może być wyposażona w systemy szybkiego montażu osprzętu, w tym obracające głowice firmy Engcon, co zwiększa uniwersalność i przyspiesza wymianę narzędzi.
