Niniejszy artykuł przedstawia szczegółową instrukcję demontażu silnika i skrzyni biegów w koparkoładowarce JCB 2CX, a także omówienie możliwych przyczyn wycieku płynu do oleju w silniku Perkins 4-cylindrowym.
Lokalizacja i specyfika problemu
W przypadku koparkoładowarki JCB 2CX, wyposażonej w silnik Perkins 4-cylindrowy (typ: 1960/2000, 3PKXL04.0AJ1), zaobserwowano problem przedostawania się płynu chłodzącego do oleju. Początkowo podejrzewano uszczelkę pod głowicą oraz pompę wody. Ostatecznie zlokalizowano przyczynę usterki: dziurę o średnicy 3 cm w obudowie rozrządu, co doprowadziło do zatarcia wału korbowego, uniemożliwiając jego obrót za koło pasowe. Fakt ten świadczy o znacznym wycieku płynu chłodzącego do układu olejowego.
Przygotowanie do demontażu silnika
Przed przystąpieniem do demontażu silnika z koparkoładowarki JCB 2CX należy odpowiednio przygotować maszynę i miejsce pracy:
- Jeśli istnieje możliwość wyciągnięcia silnika górą za pomocą podnośnika, należy zablokować ramię maszyny w pozycji wysoko.
- Przód maszyny należy postawić na kobyłkach, a następnie zdjąć koła, aby zapewnić swobodny dostęp wokół silnika.
- Należy rozpocząć od spuszczenia płynu chłodzącego z układu.
- Konieczne jest stopniowe odłączenie wszystkich "mediów" (przewody paliwowe, elektryczne, hydrauliczne, itp.) wokół silnika, aby uzyskać do niego dostęp, ponieważ w modelu 2CX przestrzeń jest ograniczona.
Demontaż silnika i skrzyni biegów
Procedura demontażu silnika i skrzyni biegów wymaga precyzji i uwagi. Kluczowym elementem jest odłączenie zmiennika momentu obrotowego od silnika.
Odłączenie zmiennika momentu obrotowego
- Należy podwiesić silnik za pomocą odpowiedniego sprzętu.
- Aby odkręcić zmiennik, należy wejść od spodu maszyny i zlokalizować okienko rewizyjne znajdujące się na samym dole, blisko połączenia silnika ze skrzynią biegów. Okienko to powinno być zaślepione prostokątnym plastikowym dekielkiem.
- Poprzez okienko należy obracać kołem silnika, aby ustawić śruby mocujące zmiennik w dogodnej pozycji do odkręcenia. Zazwyczaj wystarczy niewielki ruch (około centymetra), aby uzyskać dostęp.
- Po odkręceniu wszystkich śrub mocujących zmiennik, należy ostrożnie wyciągnąć silnik. Należy zachować szczególną ostrożność, aby nie trącić zmiennika zbyt mocno podczas wyciągania, gdyż może to spowodować uszkodzenie uszczelniacza na skrzyni biegów.
W przypadku, gdy wał silnika jest zatarty i nie można go swobodnie obracać, konieczne może być wcześniejsze odkręcenie misy olejowej i poluzowanie śrub korbowodów. Po wykonaniu tych czynności, wałem można spróbować obrócić, aby uzyskać dostęp do wszystkich śrub zmiennika poprzez okienko rewizyjne od spodu.
CEO- Egzamin praktyczny na operatora koparkoładowarki

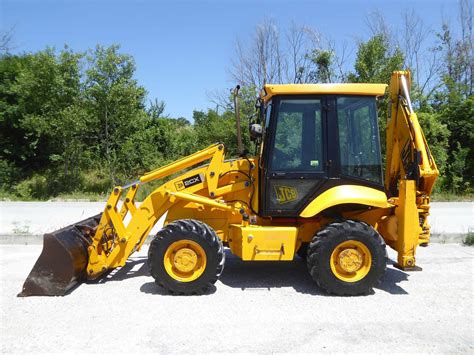

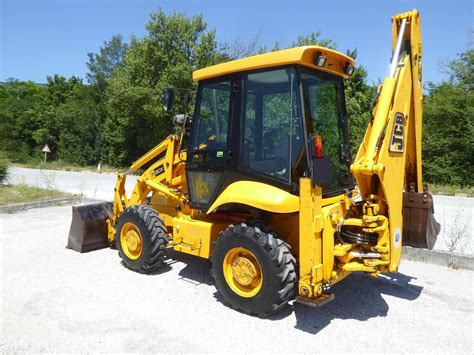

Charakterystyka koparkoładowarki JCB 2CX
JCB 2CX to jedna z czterech podstawowych modeli koparkoładowarek oferowanych przez firmę Interhandler, dystrybutora maszyn JCB. Cechuje się następującymi parametrami i rozwiązaniami konstrukcyjnymi:
- Silnik: Napędzana jest silnikiem o mocy 79 KM.
- Układ napędowy: Wyposażona w układ napędowy typu Syncro Shuttle z kontrolą przełożenia typu Power Shuttle.
- Prędkość maksymalna: Osiąga maksymalną prędkość 34,2 km/h (na 4. biegu).
- Kabina: Rama kabiny spełnia normy ROPS i FOPS. Kabina posiada regulowany fotel, obniżony poziom hałasu, tylne okno z możliwością otworzenia oraz panel kontrolny z pokrywą zamontowany z prawej strony.
- Układ hamulcowy: Samoregulująca, wielotarczowa konstrukcja montowana wewnątrz mostu i zanurzona w oleju, co minimalizuje koszty obsługi i wydłuża żywotność. Automatyczna kompensacja zapewnia bezpośrednie hamowanie.
- Układ hydrauliczny: Otwarty centralny system hydrauliczny wykorzystuje podwójną pompę zębatą o dużym przepływie oraz hydrauliczną kontrolę prędkości (HSC) z zaworem modulacji mocy, automatycznie dostosowując moc hydrauliczną do warunków kopania dla osiągnięcia dodatkowej wydajności i mocy.
- Osprzęt dodatkowy: Możliwość podłączenia narzędzi dodatkowych, np. młota ręcznego, dzięki instalacji hydraulicznej.
