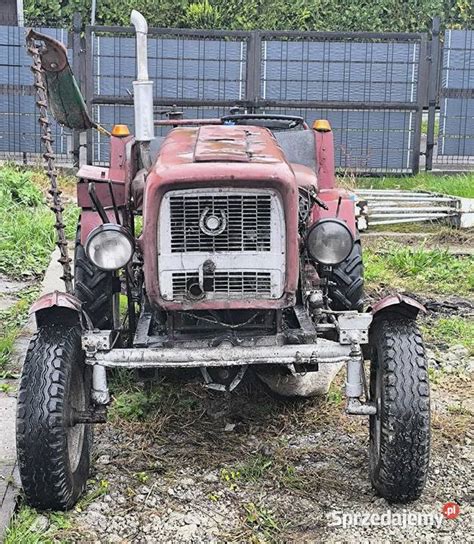

Budowa Ciągnika SAM: Szczegółowy Poradnik Konstruktorski

Budowa samodzielnie wykonanego ciągnika, potocznie zwanego SAM-em, to ambitny projekt, który łączy pasję do mechaniki z praktycznymi potrzebami. Coraz więcej entuzjastów decyduje się na takie przedsięwzięcie, wykorzystując dostępne podzespoły do stworzenia unikalnej maszyny rolniczej. Proces ten, choć wymagający wiedzy i doświadczenia, pozwala na zbudowanie ciągnika idealnie dopasowanego do indywidualnych potrzeb użytkownika. Poniższy poradnik, oparty na doświadczeniach i dyskusjach konstruktorów, przedstawia kluczowe aspekty i wyzwania związane z budową ciągnika SAM.

Wprowadzenie do Projektu Ciągnika SAM

Inicjatywa budowy ciągnika SAM często wynika z chęci posiadania maszyny dostosowanej do specyficznych, mniejszych prac w gospodarstwie, a także z pasji konstruktorskiej. Nierzadko projekt ten staje się również wyzwaniem akademickim, jak w przypadku studenta Mechaniki i Budowy Maszyn, który postawił sobie za cel stworzenie realnie istniejącej konstrukcji do pracy magisterskiej, zamiast "kolejnego marnotrawienia papieru na teoretyczne wywody".

Początkowe pomysły często opierają się na posiadanych podzespołach. Przykładowo, jeden z konstruktorów planował zbudować małego SAM-a z silniczkiem Andorii S7, mając już przednie felgi łączone z wózka widłowego, oryginalne stare lampy z trzydziestek oraz niekompletną pompkę wtryskową do silnika S7. Inny użytkownik, student, posiadając w zapasach domowych pewne podzespoły, postanowił je "złożyć do jednej kupy" i porządnie zaprojektować, aby ciągnik "przeżył mnie i moje przyszłe dzieci". W swoim projekcie uwzględnił możliwość pociągnięcia ok. 2-3 ton ładunku oraz zaczep do przyczepki z przodu.

Wstępny Projekt i Wizualizacje

Nowoczesne podejście do budowy SAM-a obejmuje także projektowanie komputerowe. Student Mechaniki i Budowy Maszyn stworzył prototyp w programie Inventor, co pozwoliło na wstępną weryfikację założeń i identyfikację potencjalnych problemów, szczególnie w kwestii ramy. "Stworzyłem prototyp w programie Inventor, mam kilka wątpliwości, z którymi chciałbym się z Wami podzielić. Zaprojektowałem ramę, którą mam zamiar niebawem zacząć tworzyć, tylko mam do niej trochę wątpliwości."

Dobór Kluczowych Podzespołów i Części

Wybór odpowiednich podzespołów to podstawa sukcesu w budowie ciągnika SAM. Doświadczeni konstruktorzy podkreślają, że często najlepszym źródłem inspiracji i części są istniejące, sprawdzone konstrukcje oraz podzespoły z innych pojazdów.

Silnik

Wśród popularnych wyborów znajdują się silniki takie jak Andoria S7, S15 czy S231. Jednak ich montaż i charakterystyka pracy wymagają uwagi:

• Położenie silnika: Powszechną radą jest montowanie silnika wzdłużnie do osi ciągnika. Ułożenie silnika jednocylindrowego (np. S15) poprzecznie znacząco poszerza konstrukcję i powoduje, że "przodem mocno szarpie na boki" z powodu dużego poziomego tłoka pracującego w poprzek pojazdu. Silnik umieszczony poprzecznie sprawi, że ciągnik "będzie się trząsł na boki", a kierowca będzie siedział "jak za falochronem". Wzdłużny montaż, choć nadal generuje drgania, czyni je "trochę mniej uciążliwymi".
• "Widziałem wiele bardzo przemyślanych fajnie zrobionych ciągników na podzespołach Stara, które z racji przełożenia i masy miały uciąg na twardym terenie podobny do Ursusa 360."

Układ Napędowy (Sprzęgło, Skrzynia Biegów, Most Napędowy)

To jeden z najbardziej krytycznych elementów, często niedoceniany przez początkujących konstruktorów.

• Problemy ze sprzęgłem Żuk/Lublin 51 dla silników S15/S18: Wielu użytkowników wskazuje, że sprzęgła z Żuka lub Lublina 51 są zbyt słabe dla momentu obrotowego generowanego przez silniki S15 lub S18. "Sprzęgło Żuk nie jest tożsame ze sprzęgłem Lublina 51, jest słabsze i nie wytrzymuje (jeżeli faktycznie masz sprzęgło Lublina 51 to będzie ok), to samo dotyczy skrzyni biegów." Moment silnika S15 (ok. 95 Nm) wydaje się nie być duży dla tarczy o średnicy 225 mm, jednak problem leży w pulsacyjnej, niestabilnej sile skrętnej w jednocylindrowym silniku diesla, która "urabia" tarcze i wałek sprzęgłowy.
• Alternatywy sprzęgła i skrzyni:
  • Jeśli posiada się oryginalne sprzęgło Lublina 51, może ono wystarczyć.
  • Rekomendowane jest użycie podzespołów od Stara 28/29/660, ponieważ ta skrzynia ma wyjścia na sprężarkę i przystawkę odbioru mocy (WOM), a także "jest gotowa porządna przykręcana obudowa".
  • Innym rozwiązaniem jest zastosowanie połączenia dwóch skrzyń (np. dwóch skrzyń z Lublina 51), co umożliwia redukcję prędkości obrotowej i zwiększenie momentu na kołach napędowych.
• Mosty napędowe:
  • Skracanie mostu: Mosty od większych pojazdów (np. Lublin, Star) są często za szerokie i wymagają skrócenia. Należy jednak uważać na precyzję wykonania, gdyż "Częstą usterką było ukręcanie półosi. Niestety most był nieosiowo pospawany i flansza półosi pracowała."
  • Mosty od Żuka, Lublina, Stara: Mosty te są często wykorzystywane. W przypadku Stara warto szukać mostu z blokadą.
  • Jeden z konstruktorów zastosował most od Lublina 51, który został skrócony przez tokarza.

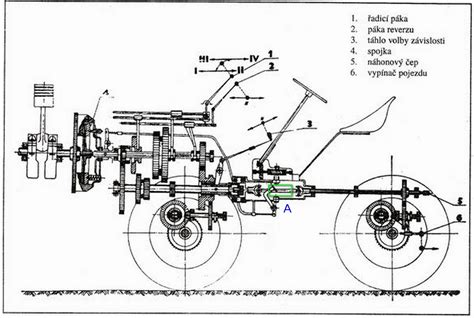

• Przekładnia kątowa i wał Cardana: Większość znanych konstrukcji z silnikiem S15 ma przeniesienie napędu z silnika pasami klinowymi na przekładnię kątową, do której zamocowane jest sprzęgło i skrzynia biegów. Połączenie skrzyni biegów z tylnym mostem można zrealizować wałem Cardana, wykonanym z obydwu końcówek wału napędowego, z pominięciem samej rury.

Rama i Zawieszenie Przednie

Rama jest szkieletem ciągnika i musi być odpowiednio mocna i sztywna.

• Projekt ramy: Rama może być wykonana z ceownika (np. o wysokości 80 mm) lub z profili dwuteowych/zamkniętych prostokątnych.
• Konstrukcja ramy: Doświadczeni budowniczowie radzą, aby "przy tych silnikach rama nie powinna być dwustopniowa lub łamana, bo będzie pękać".
• Zawieszenie przednie:
  • Możliwe opcje to zawieszenie od Zetora, osie z jakiegoś starszego ciągnika (co załatwia problem zwrotnic i kątów pochylenia koła).
  • Inna koncepcja to zaprojektowanie belki przedniej (z profilu dwuteowego/zamkniętego prostokątnego) i wspawanie zwrotnic z Żuka.
  • Mocowanie przedniego zawieszenia do ceowników pod silnikiem za pomocą sworznia (np. fi50 jak w Ursusie C330) na panewkach.

Układ Kierowniczy i Koła

Sprawny układ kierowniczy i dobrze dobrane koła mają wpływ na manewrowość i efektywność ciągnika.

• Przekładnia kierownicza: Może być zaadaptowana z innych pojazdów, np. z C360 (jeden użytkownik posiadał taką w świetnym stanie) lub Żuka (wraz z jego układem kierowniczym po małych przeróbkach).
• Wspomaganie kierownicy: Do małych SAM-ów ("papajków") wspomaganie kierownicy "wydaje mi się że nie trzeba". Jednak w niektórych konstrukcjach rozważa się wspomaganie elektryczne/hydrauliczne.
• Dobór kół:
  • Jeśli zastosuje się dyfer od Żuka, koła najlepiej 16, maksymalnie 18 cali. Przy większych kołach i zwielokrotnionym przełożeniu "będzie dyfer dostawał w tyłek".
  • Na przód można dać 12-13 cali z Malucha lub Dużego Fiata, co "wyglądało by to fajnie i retro".

Układ Hamulcowy

Bezpieczeństwo jest priorytetem, dlatego sprawny układ hamulcowy jest niezbędny.

• Można wykorzystać oryginalną pompę hamulcową (np. od Lublina) oraz zabudować hamulec postojowy na tarczy hamulcowej tuż za skrzynią biegów.

Pozostałe Elementy

• TUL (Trzypunktowy Układ Zawieszenia): Można zaadaptować części z "Iwana".
• Zaczep do przyczepki: Warto przewidzieć go z przodu, "gdyby np. trzeba było gdzieś wjechać i wypchnąć przyczepę".
• Oświetlenie: Stare lampy z C30 mogą dodać "retro" charakteru.

Aspekty Techniczne i Praktyczne Wskazówki

Doświadczeni konstruktorzy dzielą się cennymi uwagami, które pomagają uniknąć typowych błędów.

• Częste błędy i pułapki konstrukcyjne:
  • Wytrzymałość sprzęgła: Jak wspomniano, sprzęgła Żuka/Lublina 51 często nie wytrzymują momentu jednocylindrowych diesli S15/S18 z powodu pulsacyjnej siły skrętnej.
  • Rama: Unikanie łamanych lub dwustopniowych ram, szczególnie przy mocniejszych silnikach.
  • Położenie silnika: Wzdłużne ustawienie silnika jednocylindrowego jest korzystniejsze.
  • Ukrecające się półosie: Problem wynikał z nieosiowego spawania mostu.
• Znaczenie doświadczenia: "Pogadaj z dziadkami, którzy budowali takie 'esioki', żaden nie miał tytułu magistra, inżyniera, pewnie nawet technika, wycinarek laserowych do dyspozycji ani komputera z Inventorem." Ich praktyczna wiedza jest nieoceniona. Jeden z konstruktorów, przed podjęciem budowy, objechał kilku zapaleńców, którzy już mieli wykonane ciągniczki, aby omówić wady i zalety ich konstrukcji.
• Nieopłacalność budowy SAM-a: Obecnie "budowa sama jest całkowicie nieopłacalna" pod względem finansowym w porównaniu do zakupu fabrycznego ciągnika.
• Zalety i wady samodzielnej budowy: Nic nie zastąpi fabrycznego ciągnika pod kątem komfortu i pewności, ale "jeżeli ktoś chce coś zrobić samodzielnie to w pełni pochwalam". Budowa SAM-a to przede wszystkim pasja i satysfakcja. "Sam zbudowany nawet byle jak, oszczędnościowo, z błędami konstruktorskimi będzie działał i nawet wykonywał prace! Ale jako praca dyplomowa to nie przejdzie..."
• Problem przedniego napędu: Budowa ciągnika z napędem tylko na przód do prac takich jak orka jest problematyczna. "Po pierwsze przedni napęd nie jest zbyt korzystny przy tego typu pracach. Orka to zabieg agrotechniczny o ogromnym zapotrzebowaniu na energię. (...) Przy przednim napędzie i sporym oporze lemieszy, traktor będzie miał tendencję do 'podrywania' przednich kół. A więc wszelkie warunki do ześlizgiwania się." Lepszym rozwiązaniem jest tylny napęd, dobrze dociążony tył, co zapewnia większy uciąg. Można rozważyć zaspawanie dyfra w przednim napędzie i wyjście jedną z półosi na tylny most z blokadą.

Kwestie Prawne i Formalne

Przed przystąpieniem do budowy warto zapoznać się z "aspektami prawnymi" dotyczącymi rejestracji i ubezpieczenia samodzielnie zbudowanych pojazdów. W zależności od lokalnych przepisów, mogą istnieć ograniczenia lub dodatkowe wymagania dla tego typu konstrukcji.

Podsumowanie i Zalecenia

Budowa ciągnika SAM to wyzwanie, które wymaga gruntownego przygotowania, praktycznej wiedzy i nierzadko improwizacji. Kluczem do sukcesu jest staranny dobór podzespołów, solidne wykonanie oraz uwzględnienie doświadczeń innych konstruktorów. Warto szukać inspiracji w ogłoszeniach sprzedaży takich wynalazków, pamiętając, że "95% to szkarady, ale trafiają się i super zrobione". Konsultacje z osobami doświadczonymi w budowie "esioków" mogą okazać się bezcenne w uniknięciu typowych błędów i stworzeniu funkcjonalnej oraz trwałej maszyny.
