Jak zbudować wielorzędowy siewnik ręczny: Instrukcja krok po kroku

Siewnik ręczny to niezwykle przydatne i proste w obsłudze narzędzie, używane przez drobnych rolników, właścicieli domków letniskowych oraz działek przydomowych. Pozwala on na znaczne ułatwienie prac siewnych na niewielkich obszarach, w szklarniach, a także na średniej wielkości terenach, gdzie dostęp dla traktorów jest ograniczony. Jego konstrukcja i zasada działania są bardzo proste, a w tej prostocie tkwią jego główne zalety. Warto pamiętać, że błędy popełnione podczas siewu roślin uprawnych mogą być nieodwracalne i odbić się na wschodach oraz plonach. Dlatego kluczowe jest wcześniejsze gruntowne sprawdzenie i odpowiednie przygotowanie siewnika do pracy. Niniejsza instrukcja ma na celu przedstawienie, jak samodzielnie zbudować taki siewnik, ze szczególnym uwzględnieniem możliwości wykonania wersji wielorzędowej.

Zasada Działania Siewnika Ręcznego

Mechaniczny siewnik punktowy, nawet w najprostszej wersji, działa na prostej zasadzie. Na wałku napędowym zamontowana jest tuleja wysiewająca z otworami dostosowanymi do określonej uprawy. Nasiona wsypuje się do bunkra (zbiornika). Za pomocą markera (w siewnikach bardziej zaawansowanych) ustala się rozstaw rzędów. Siewnik instaluje się na początku pierwszego rzędu obsianego obszaru i wprawia w ruch płynnym, ale zdecydowanym pchnięciem.

Proces wysiewu nasion, choć ukryty przed wzrokiem, jest precyzyjny: każde ziarno ściśle przylega do otworu w rękawie, po czym obracając się, wpada do rowka wykonanego przez bronę i jest następnie zasypywane glebą. Jeśli z tyłu siewnika znajduje się koło dociskowe, zamontowane dokładnie na środku wysiewanego rzędu, gleba nad nasionami jest starannie zagęszczana. Poprawia to kontakt materiału siewnego z glebą, przyspiesza jego kiełkowanie, a także wchłanianie składników pokarmowych i wilgoci przez kiełek oraz system korzeniowy.

Budowa Siewnika Ręcznego

Siewnik to maszyna rolnicza przeznaczona do wysiewu nasion zbóż, traw i roślin uprawnych. Wynalazcą siewnika do zboża był brytyjski agronom Jethro Tull, który do swojej konstrukcji wykorzystał mechanizm organów kościelnych. Z drewnianych pojemników ziarno przesypywało się przez spłaszczone rury, a mechanizm sprężynowy rozrzucał je do wydrążonych w ziemi rowków. Za podajnikami były umieszczone kołki, które zagarniały ziemię na zasiane ziarna. W ten sposób konstrukcja Tulla umożliwiała sianie w rzędach na określonej głębokości.

Podstawowe Elementy Konstrukcyjne

Najprostszy jednorzędowy ręczny siewnik precyzyjny składa się z następujących części:

• Lejkowaty zbiornik na nasiona o pojemności do 1 litra (1-1,5 kg).
• Dwa podtrzymujące metalowe koła napędowe z występami o wysokości 1-3 cm.
• Tuleja wysiewająca (bęben) z otworami o średnicy 3-5 mm, umieszczona na tym samym wale z kołami napędowymi.
• Otwieracz w kształcie klina.
• Rury mocujące uchwyt do przykręcenia z przodu skrzyni nasiennej.

Bardziej Zaawansowane Modele i Adaptacja Wielorzędowa

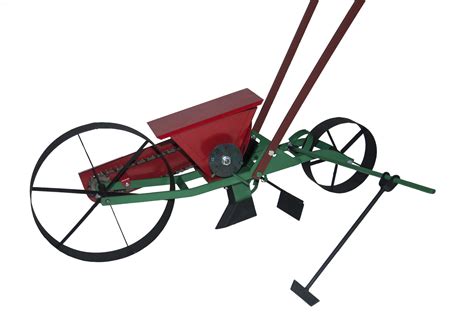

Oprócz tak prostej konstrukcji istnieje również inny, bardziej dopracowany i niezawodny model, który można adaptować do siewu wielorzędowego. Taki siewnik jednorzędowy składa się z:

• Prostokątna rama.
• Zbiornik na nasiona o pojemności do 2 litrów z dopasowaną pokrywą.
• Zespół wysiewający to tuleja osadzona na wale z kołem zębatym do napędu łańcuchowego. W tym przypadku wielkość otworów na tulei waha się od 3-4 do 16-18 mm.
• Redlica z zamontowanym za nią żłobkiem do wypełnienia rowka ułożonymi w nim nasionami.
• Przednie koło napędowe.
• Łańcuch napędowy zamontowany na zębatkach przedniego koła i siewnika.
• Szerokie tylne koło dociskowe ze wspornikiem do czyszczenia go z brudu i przylegającej mokrej ziemi.
• Marker do regulacji rozstawu rzędów.
• Rozwidlony uchwyt z regulacją długości.

Ważne: W przypadku siewników wielorzędowych, liczba jednostek wysiewających (rzędów) w nowoczesnych modelach waha się od 1 do 5-7. Aby zbudować siewnik wielorzędowy, należy powtórzyć konstrukcję zespołu wysiewającego (zbiornik, tuleja, redlica, koło dociskowe) i zamontować je na odpowiednio szerszej ramie, z niezależnymi lub wspólnymi mechanizmami napędowymi dla każdego rzędu.

Charakterystyka Siewników Ręcznych

Ręczny siewnik punktowy posiada następujące cechy:

• Liczba jednostek wysiewających (rzędów): od 1 do 5-7.
• Typ urządzenia wysiewającego: rękaw (tuleja) lub szczotka. Dozownik szczotkowy składa się z bębna ze szczotkami i tarczy kalibracyjnej zamontowanej na zewnątrz leja. Gdy obraca się bęben ze szczotkami, nasiona wypełniają przestrzeń między nimi i są wypychane do określonego otworu w tarczy kalibracyjnej, zainstalowanego naprzeciwko okienka wyjściowego urządzenia wysiewającego.
• Rodzaj brony: większość siewników ręcznych wyposażona jest w bronę talerzową.
• Typ otwieracza: klinowy (przedni).
• Szerokość zbierania: w przypadku wielorzędowych jednostek cecha ta wynosi średnio 7-8 cm. W jednostkach jednorzędowych rozstaw rzędów jest regulowany poprzez zmianę długości znacznika i może wynosić do 50-60 cm.
• Głębokość siewu: od 1 do 5 cm.
• Pojemność (objętość) skrzyni nasiennej: skrzynia nasienna różnych jednostek może pomieścić od 0,4-0,5 do 2 litrów nasion.
• Przeniesienie obrotów z koła napędowego (kół) na urządzenie wysiewające jest bezpośrednie (urządzenia wysiewające znajdują się na tej samej osi z kołami napędowymi) lub łańcuchowe (urządzenie wysiewające jest połączone z kołem napędowym za pomocą dwóch kół zębatych i łańcucha).
• Zalecana prędkość siewnika: 3-4 km/h.
• Wydajność: od 2-3 do 10-12 arów/h.

Instrukcja Budowy Wielorzędowego Siewnika Ręcznego DIY

Możesz zrobić domowy siewnik punktowy (a następnie skalować go do wersji wielorzędowej) własnymi rękami, korzystając z poniższej technologii. Pamiętaj, że do wysiewu niestandardowych nasion wielu praktycznych ogrodników kupuje tuleje bez wgłębień i samodzielnie wykonuje w nich otwory o odpowiedniej średnicy.

Krok 1: Rama i Uchwyt

1. Z narożników lub płyt spawana jest prostokątna rama z dwiema poprzeczkami. Krótkie powierzchnie czołowe nie są spawane. Aby stworzyć siewnik wielorzędowy, rama musi być odpowiednio szeroka, aby pomieścić kilka zespołów wysiewających w pożądanych odstępach.
2. Do ramy przyspawana jest wygodna dwurożna rączka z regulacją długości.

Krok 2: Koła Napędowe

3. Przed ramą zamontowane jest koło rowerowe (lub inne odpowiednie koło) - musi mieć gwiazdkę (zębatkę) do napędu.
4. Z tyłu ramy przymocowane jest szerokie metalowe koło (koło dociskowe).

Krok 3: Zespoły Wysiewające (skalowanie do wielu rzędów)

Dla każdego rzędu, który ma być obsługiwany przez siewnik, wykonaj następujące elementy:

5. Zbiornik na nasiona o wymaganej objętości z pokrywą wykonany jest z cyny.
6. W dolnej części każdego leja wykonany jest otwór na wałek zespołu wysiewającego.
7. Na zewnątrz każdego leja dwa łożyska są przyspawane po obu stronach. Są spawane w taki sposób, że środek ich średnicy wewnętrznej pokrywa się ze środkiem otworu na wałek zespołu wysiewającego.
8. Skrzynia nasienna z otwieraczem (np. ze starego siewnika pneumatycznego lub wykonana samodzielnie) jest przymocowana do dna zbiornika.
9. Tuleje wysiewające z otworami dla różnych upraw są wykonane z okrągłego przekroju ebonitu lub gęstego plastiku. W środku powstałej tulei wierci się otwór o tej samej średnicy, co napędzany wał z gwiazdką.

Krok 4: Montaż Zespołów Wysiewających i Systemu Napędowego

10. Montaż na ramie: Zbiorniki ze skrzyniami nasiennymi i otwieraczami są przyspawane do poprzecznic ramy w równych odstępach, odpowiadających pożądanemu rozstawowi rzędów.
11. Wał napędowy: Metalowa oś z przyspawanym kołem zębatym (o 4-5 cm dłuższa niż szerokość zespołu wysiewającego) przechodzi przez otwory i łożyska w tulei wysiewającej. Z drugiej strony wału wykonany jest otwór na stoper - zawleczkę. W przypadku siewnika wielorzędowego, jeśli chcemy, aby każdy rząd miał własną regulację, każdy zespół wysiewający może mieć swój wał i napęd, lub jeden długi wał może napędzać wszystkie tuleje jednocześnie.
12. Napęd: Na koła zębate wałka siewnika i koła napędowego (tego zamontowanego z przodu ramy) zakłada się łańcuch. Dla siewnika wielorzędowego można zastosować jeden długi łańcuch, który napędza wszystkie zespoły wysiewające jednocześnie lub oddzielne łańcuchy dla każdego rzędu, jeśli potrzebna jest indywidualna kontrola.

Krok 5: Konserwacja i Przygotowanie do Pracy

13. Przed rozpoczęciem pracy łańcuch i koła łańcuchowe są smarowane specjalnym smarem.

Ważne: Pojemną i wygodną sadzarkę można wykonać z oddzielnej części starej sadzarki do kukurydzy lub warzyw. Należy wtedy wykonać uchwyt w tylnej części i zamontować koło z gwiazdką w przedniej części sekcji i przywiązać je łańcuchem do wału urządzenia wysiewającego.

Dostosowanie i Użytkowanie Siewnika

Aby siewnik punktowy pracował właściwie, należy go wcześniej gruntownie sprawdzić i odpowiednio przygotować do pracy. Do najważniejszych czynności, które należy wykonać w trakcie przygotowania siewnika rzędowego do pracy, zalicza się: ustawienie i sprawdzenie dawki wysiewu, liczby i odległości między redlicami oraz głębokości ich pracy oraz długości znaczników.

Regulacja Dawki Wysiewu

Dokładność dawki wysiewu na różnych typach urządzeń dozujących jest regulowana na swój sposób:

• W siewnikach tulejowych dawkę wysiewu reguluje się doborem tulei z odpowiednimi otworami i odstępem między nimi. W celu wykonania tulei z niestandardowymi otworami i rozstawem można dokupić półfabrykat i po wytyczeniu go według podanych parametrów wykonać wgłębienia (otwory na nasiona) o wymaganej średnicy.
• W dozownikach szczotkowych dawkę wysiewu ustawia się za pomocą perforowanej tarczy kalibracyjnej. Dawkę wysiewu reguluje się ustawiając odpowiedni otwór na tarczy kalibracyjnej naprzeciwko okienka wyjściowego aparatu wysiewającego.

Regulacja Głębokości Siewu

Głębokość siewu można regulować w siewnikach z sekcją wysiewającą napędzaną łańcuchowo. Proces regulacji wygląda następująco:

1. Siewnik jest ustawiony na równej powierzchni.
2. Pod tylne koło dociskowe kładzie się deskę o grubości równej planowanej głębokości siewu.
3. Za pomocą śrub regulacyjnych redlica jest opuszczana, aż dotknie podłogi. W tym przypadku to nie czubek otwieracza powinien dotykać podłogi, ale cała jego dolna płaszczyzna.

Głębokość siewu sprawdza się po przejechaniu odcinka o długości powyżej 20-30 m. Prędkość powinna być taka sama, jak podczas eksploatacji siewnika. Następnie odsłania się przykryte glebą nasiona i mierzy się głębokość, na jakiej się znajdują.

Regulacja Rozstawu Rzędów

Odstępy między rzędami ustawia się poprzez zmianę odległości między dozownikami (w przypadku siewnika wielorzędowego) lub wydłużenie znacznika (dla pojedynczego rzędu lub do wyznaczania kolejnych przejazdów). Szerokość skrajnych międzyrzędzi zależy od miejsc przejazdu siewnikiem, czyli prawidłowości ustawienia znaczników. Należy tak je ustawić, aby odstępy między pasami siewnymi przy kolejnych przejazdach odpowiadały szerokości międzyrzędzi.

Praca w Polu i Konserwacja

Ważne jest, aby przygotować grunt i wyznaczyć na nim rzędy, w których będziesz siał. Czyli tzw. rozstawę (odległość - szerokość) pomiędzy poszczególnymi pasami określonych gatunków warzyw. Wybierasz i zakładasz odpowiedni bębenek, w zależności jakie warzywo będziesz siał. Bębenek i odpowiedni rozstaw w nim dziurek na nasiona decyduje o tym, jak będą oddalone od siebie w poszczególnych rzędach.

Wsypujesz nasiona do zbiornika i jedziesz siewnikiem wzdłuż wyznaczonych rzędów. Siewnik sam robi bruzdę w przygotowanym podłożu i aplikuje odpowiednią ilość nasion. Po tym możesz tylko nasiona lekko przysypać, zasypując powstałą bruzdę. W razie potrzeby i wymagań określonych warzyw, ziemię lekko ugnieść i oczywiście nawodnić.

Po zakończeniu wysiewu pozostałe nasiona wysypuje się ze zbiornika, usuwa się i oczyszcza tuleję wysiewającą, otwieracz, bronę, koła podporowe. Łańcuch napędowy i koła łańcuchowe są okresowo smarowane specjalnym smarem. Podczas pracy siewnikiem należy sprawdzać otwieracz, który może zatykać trawę lub mokrą ziemię.
