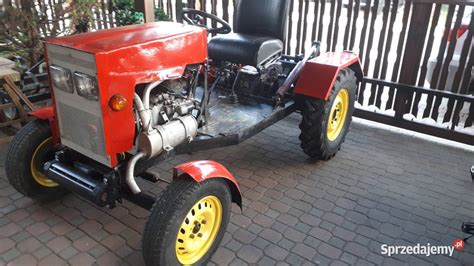

Wprowadzenie: Traktorek SAM z Fiata 126p
Traktorki typu SAM (Samodzielnie Adaptowane Maszyny) są popularnym rozwiązaniem dla osób potrzebujących niewielkiej, wielofunkcyjnej maszyny do prac w gospodarstwie domowym, ogrodzie czy na niewielkich działkach rolnych. Jednym z najczęściej wykorzystywanych pojazdów do budowy takich konstrukcji jest Fiat 126p, potocznie zwany "maluchem". Jego popularność wynika z łatwej dostępności silnika i innych podzespołów, prostoty konstrukcji oraz niskich kosztów zakupu części. Silnik z Fiata 126p, zwłaszcza w wersji 600 cm³, jest ceniony za swoją niezawodność i wystarczającą moc do napędzania pomocniczych maszyn rolniczych.
Kluczowe podzespoły i ich adaptacja
Silnik
Sercem traktorka SAM jest zazwyczaj silnik z Fiata 126p, najczęściej o pojemności 600 cm³ lub 650 cm³. Silnik 600 cm³ jest przez wielu doświadczonych mechaników uważany za nieco bardziej niezawodny. Jest montowany zazwyczaj z przodu traktorka. W przypadku intensywnej pracy pod obciążeniem, należy zwrócić uwagę na chłodzenie silnika, gdyż w warunkach ciągłej eksploatacji z pełną mocą, może mieć on tendencje do przegrzewania się. Zaleca się montaż silnika na sprężynach i poduszkach gumowych, co skutecznie redukuje drgania przenoszone na ramę.
Układ przeniesienia napędu
Połączenie silnika z pierwszą skrzynią biegów
Kluczowym elementem w budowie traktorka jest połączenie silnika Fiata 126p ze skrzynią biegów pochodzącą z innego pojazdu, często z Żuka. Najprościej jest to zrealizować poprzez dorobienie adaptera/kołnierza (tzw. kryzy) dopasowanego do otworów montażowych silnika i skrzyni. Grubość takiej kryzy wynosi zazwyczaj do około 1 cm. Kolejnym krokiem jest mechaniczne połączenie wałków sprzęgłowych po ich skróceniu i odpowiedniej obróbce. Jeden ze sprawdzonych sposobów zakłada użycie maluchowego sprzęgła i obudowy sprzęgła, skrócenie wałka sprzęgłowego malucha i zeszlifowanie go na sześciokąt, a następnie skrócenie wałka sprzęgłowego Żuka i wykonanie w nim gniazda sześciokątnego. Całość jest spięta flanszą z blachy. Alternatywnie, tarcza sprzęgłowa może być zanitowana z tulejką z wieloklinem od tarczy sprzęgłowej Żuka, co wymaga zeszlifowania piórek od "słoneczka".
Skrzynie biegów
W zależności od potrzeb i dostępności części, można zastosować różne konfiguracje skrzyń biegów:
- Skrzynia z Fiata 126p: Często wykorzystywana jako pierwsza skrzynia.
- Skrzynia z Żuka: Popularny wybór jako druga skrzynia biegów, zapewniająca solidne przełożenia (3+1 lub więcej).
- Skrzynia z Dzik (ciągnik jednoosiowy): Posiada dźwignię, która pozwala przenosić napęd tylko na jedno koło (lewe lub prawe), co ułatwia zacieśnianie zakrętu. Skrzynia z Dzika oferuje zazwyczaj 9 biegów w przód (I bieg pełzający, II rolniczy, III drogowy).
- Skrzynia z wózka budowlanego "Karolinka" (WBN 2312): Inną opcją jest skrzynia 3-biegowa plus wsteczny z wózka budowlanego.
Niektórzy konstruktorzy decydują się na użycie dwóch skrzyń biegów (np. malucha i Żuka, lub dwóch skrzyń Żuka) w celu uzyskania większej liczby przełożeń i lepszego dopasowania prędkości do rodzaju wykonywanej pracy.
Reduktor i most tylny
Między skrzynią biegów a mostem tylnym często montuje się reduktor, zazwyczaj o przełożeniu około 4:1. Reduktor jest robiony od podstaw przez doświadczonego konstruktora, często na bazie kół zębatych ze sprzętu rolniczego, a jedyną oryginalną częścią bywa piasta skrzyni biegów. Jego zastosowanie pozwala na zwiększenie momentu obrotowego i znaczące obniżenie prędkości jazdy, co jest kluczowe w pracach polowych. Most tylny pochodzi zazwyczaj ze skróconego mostu Żuka. Skrócenie mostu polega na wycięciu niepotrzebnej części obudowy i półosi, a następnie zespawaniu ich. Ważne jest również zablokowanie mechanizmu różnicowego w skrzyni malucha lub mostu, aby zwiększyć trwałość i siłę napędu oraz poprawić trakcję.
Rama i zawieszenie
Rama traktorka powinna być solidna i wykonana z wytrzymałych profili, np. z ceownika. Jej konstrukcja powinna uwzględniać rozmieszczenie wszystkich podzespołów. Przednia oś jest zazwyczaj wahliwa, z odchyleniem około 15°, podobnie jak w dorosłych ciągnikach. Oś belki może mieć średnicę 35 mm, osadzoną w mosiężnych tulejkach. Zwrotnice często pochodzą z malucha lub Żuka. Konieczne może być dospawanie dodatkowych wąsów do mocowania końcówek drążka kierowniczego oraz ramion zwrotniczych. Z racji, że zwrotnice w maluchu są wykonane ze staliwa, spawanie nie powinno stwarzać problemów.
Układ kierowniczy
Układ kierowniczy może być adaptowany z Żuka, co zapewnia solidność. Możliwe jest także zastosowanie maglownicy z Tico, którą można skrócić w celu dopasowania do mniejszych gabarytów traktorka. Kolumna kierownicza z Żuka jest również bardzo solidna i pozwala na swobodne skracanie lub przedłużanie wyjść.
Koła
Wybór kół zależy od przeznaczenia traktorka. Na tył najczęściej stosuje się opony rolnicze typu "jodełka", zapewniające dobrą przyczepność w terenie. Popularne rozmiary to 7.50/16, 6.00-16 lub nawet 7.50/20 (od starej żniwiarki). Opony takie można kupić używane za niewielkie pieniądze lub zamówić nowe (np. Mitas). Przednie koła często pochodzą z Malucha, Trabanta lub innych niewielkich pojazdów.
Hamulce
Z hamulcami z malucha zazwyczaj nie ma większych problemów. Co do łożysk w piastach, są to najprostsze łożyska stożkowe, które montuje się bez żadnych segerów. Wprasowuje się je w piastę, a następnie montuje piastę na zwrotnicy.
Proces budowy: Krok po kroku
- Rama: Na początku tworzy się wytrzymałą ramę z ceownika. Jest to podstawa całej konstrukcji, do której będą mocowane pozostałe elementy.
- Silnik: Montaż silnika Fiata 126p na ramie, z uwzględnieniem amortyzacji drgań.
- Połączenie silnika ze skrzynią: Wykonanie i montaż adaptera (kryzy) oraz modyfikacja wałków sprzęgłowych w celu połączenia silnika malucha ze skrzynią Żuka lub inną.
- Skrzynie biegów i reduktor: Montaż skrzyni/skrzyń biegów oraz reduktora, który zwiększy moment obrotowy i zmniejszy prędkość.
- Most tylny: Skrócenie mostu Żuka i zamontowanie go wraz z kołami "jodełkami".
- Przednia oś: Montaż wahliwej przedniej osi z piastami i zwrotnicami z malucha/Żuka.
- Układ kierowniczy: Adaptacja przekładni kierowniczej (np. z Żuka lub Tico) i kolumny.
- Blacharka: Naprawy ewentualnych uszkodzeń (pas przedni, podłoga, podszybie), usuwanie bitexu. Następnie wykończenie estetyczne - maska, błotniki, lakierowanie.
- Instalacja elektryczna: Podłączenie oświetlenia, kierunkowskazów.
- Fotel kierowcy: Adaptacja fotela, np. z elementami ze złomowiska i amortyzatorem ze starej pralki.
Funkcjonalność i osprzęt
Podnośnik hydrauliczny (TUZ) i WOM
Wiele traktorków SAM wyposaża się w podnośnik hydrauliczny (TUZ kategorii 1) oraz wałek odbioru mocy (WOM). Podnośnik hydrauliczny pozwala na agregowanie traktorka z maszynami rolniczymi, takimi jak pługi, kultywatory czy siewniki. Możliwe jest zastosowanie pompy wspomagania od Audi 2.0e oraz rozdzielacza dwusekcyjnego do zasilania układu hydraulicznego. Napęd WOM i hydraulika siłowa są realizowane przez dodatkowe przekładnie kątowe i rozdzielacze, często z wykorzystaniem elementów z ciągników C330.
Osprzęt roboczy
Traktorki SAM są wszechstronne i mogą być wykorzystywane do wielu zadań. Przykładowe osprzęty to:
- Kosiarki: Mogą być montowane z przodu (jak w Stiga Park) lub pod spodem. Napęd kosiarki może być pobierany z półosi wychodzącej do przodu (wymaga znacznych przełożeń ze względu na małe obroty) lub bezpośrednio z przodu silnika poprzez przekładnię kątową.
- Pługi: Jednoskibowe, często adaptowane z konnych pługów.
- Kultywatory: Np. o szerokości 120 cm z 7 zębami i wałem strunowym.
- Siewniki: Konne siewniki.
- Odśnieżarki wirnikowe: Z napędem paskowym lub hydraulicznym.
- Przyczepki: Możliwość ciągnięcia małych przyczepek jednoosiowych (np. 220x110x60cm, z osią od wozu), często z wywrotką sterowaną wciągarką.
- Mini ładowacze: Możliwe jest rozbudowanie traktorka o funkcję mini ładowacza, choć wiąże się to ze znacznymi kosztami hydrauliki. Alternatywnie można zastosować wyciągarkę (1T) do podnoszenia.
Traktorek sam 126p bronowanie
Aspekty techniczne i eksploatacyjne
Chłodzenie silnika
Silnik z Fiata 126p nie miał problemów z przegrzewaniem się w samochodzie, jednak w traktorku, pracując z pełną mocą przez dłuższy czas (np. podczas orki), może wymagać uwagi. Prędkość pojazdu nie ma tu znaczenia - kluczowa jest ciągła praca pod obciążeniem. Odpowiednie rozmieszczenie i wydajność układu chłodzenia są istotne.
Paliwo
Standardowo silnik pracuje na benzynie. Istnieją jednak alternatywne rozwiązania:
- Instalacja LPG (autogaz): Możliwa do zastosowania, choć wymaga pewnych przeróbek (np. nowe kolanka do wody do reduktora). Koszt instalacji zależy od dostępności części.
- Gaz drzewny (Holzgas): Wymaga niewielkiego generatora gazu i przerobienia dozowania paliwa. Wadami są kłopotliwy rozruch i utrzymanie w działaniu urządzenia, wymagające wprawy, a także ryzyko zatrucia gazem spowodowane nieszczelnościami. Jednak dla osób mających dostęp do odpadów drzewnych (trociny, zrębki), może to być bardzo ekonomiczne rozwiązanie.
Wytrzymałość podzespołów
Warto zwrócić uwagę na wytrzymałość przekładni, zwłaszcza gdy stosuje się duże koła (np. 20 cali) zamiast standardowych 16 cali. Moment obrotowy przenoszony na tryby przekładni jest wówczas ogromny, co może odbijać się na ich trwałości, pomimo że traktorek nie osiąga dużych prędkości. Z tego względu w niektórych konstrukcjach stosuje się zwolnice (jak w małych traktorkach Elpol czy Shibaura), aby odciążyć przekładnię główną.
Koszty i dostępność części
Jedną z głównych zalet budowy traktorka SAM jest niski koszt. Większość części można pozyskać ze złomowisk i szrotów za niewielkie pieniądze. Elementy takie jak układ kierowniczy, zwrotnice, skrzynie biegów (Żuk, Karolinka), a nawet silnik, są często dostępne. Części te mogą wymagać regeneracji, którą można przeprowadzić samodzielnie przy użyciu podstawowych narzędzi. Jedynymi nowymi wydatkami mogą być opony (rolnicze "jodełki") oraz akumulator.
Prawne aspekty eksploatacji pojazdu SAM
Zgodnie z Kodeksem Drogowym, pojazd "wolnobieżny" nie ma określonych gabarytów, pojemności silnika ani ciężaru. Ustawodawca zastrzegł jedynie maksymalną prędkość (np. 17 km/h dla niektórych wolnobieżnych maszyn). Pojazdem wolnobieżnym można jeździć bez rejestracji, opłacając jedynie obowiązkowe ubezpieczenie OC. Posiadanie prawa jazdy kategorii B zazwyczaj wystarcza do prowadzenia takiego pojazdu, również z przyczepami o masie do 750 kg lub specjalistycznymi za ciągnikiem rolniczym.
Przykładowe realizacje i doświadczenia
Wielu pasjonatów z powodzeniem zbudowało traktorki na bazie Fiata 126p. Jedna z konstrukcji wykorzystuje silnik Fiata 126p (600 cm³), skrzynię biegów z Żuka (3+1) oraz drugą skrzynię z Dzika 21. Całość zamocowana jest na solidnej ramie z ceownika. Posiada ręczny podnośnik, zaczep kulowy, przednie koła z hamulcami od malucha i tylne koła typu "jodełka" 6.00-16. Taki traktorek jest w stanie obrabiać nawet 2 hektary pola, służąc do orki, uprawy, siewu i transportu zboża. Inne konstrukcje wykorzystują części z Trabanta (koła przednie), przyczep rolniczych (koła tylne), a także elementy z UAZ-a, Citroena C15, Opla Corsy czy Forda Scorpio, co pokazuje szerokie możliwości adaptacyjne.
Estetyka wykonania jest często bardzo wysoka, z kompletnymi obudowami i oświetleniem. Takie dopracowane projekty cieszą się dużym uznaniem, a ich funkcjonalność w małym gospodarstwie jest nieoceniona. Spalanie takich pojazdów jest niskie, a radzą sobie one z przewozem około tony ziemi na przyczepce.
