Manometr do Opryskiwacza – Klucz do Precyzyjnego Rozpylania

Manometr do opryskiwacza, nazywany również zegarem ciśnienia lub ciśnieniomierzem, to niezbędne urządzenie pomiarowe, które służy do monitorowania i precyzyjnego pomiaru ciśnienia roboczego cieczy w układzie opryskiwacza. Jego prawidłowe działanie ma bezpośredni wpływ na jakość wykonywanych zabiegów agrotechnicznych, pomagając w dokładnym dozowaniu środków ochrony roślin oraz kontroli wydajności rozpylania.

Rola i Znaczenie Manometru w Rolnictwie

Precyzyjny pomiar ciśnienia jest fundamentalny dla efektywności i bezpieczeństwa zabiegów. Manometr glicerynowy M63 0-60bar z gwintem 1/4" dolnym to specjalistyczne urządzenie, które znajduje szerokie zastosowanie w rolnictwie, zwłaszcza w opryskiwaczach polowych, sadowniczych i ogrodniczych. Dzięki niemu operator może precyzyjnie regulować ciśnienie robocze, co ma bezpośredni wpływ na jakość rozpylania i skuteczność stosowanych środków. Błędne wskazanie ciśnienia prowadzi do złej pracy rozpylaczy i może skutkować niedostatecznym lub nadmiernym pokryciem cieczy, co generuje straty i może być niebezpieczne dla środowiska.

Rodzaje Manometrów - Dlaczego Glicerynowy?

Ciśnieniomierz oparty jest na sprężystej rurce Bourdona, która odkształca się pod wpływem wzrastającego ciśnienia cieczy. Ruch ten jest przenoszony na wskazówkę zegara, pokazując aktualne ciśnienie w systemie. W rolnictwie szczególnie zalecane są manometry glicerynowe.

Manometr glicerynowy zawiera ciecz tłumiącą (glicerynę), która minimalizuje drgania igły podczas pracy. Dzięki temu odczyt jest bardziej stabilny, co ma szczególne znaczenie przy stosowaniu w maszynach rolniczych pracujących w trudnym terenie. Gliceryna działa jak amortyzator dla wskazówki, co zwiększa czytelność odczytu i wydłuża żywotność mechanizmu w warunkach dużych drgań. Do opryskiwaczy sadowniczych zaleca się stosowanie manometrów glicerynowych o dużej skali (np. 0-40 bar), odpornych na wibracje i uszkodzenia mechaniczne, z czytelną tarczą i solidną obudową.

Budowa i Kluczowe Elementy Manometru Glicerynowego

Standardowy manometr glicerynowy składa się z kilku kluczowych elementów:

• Obudowa: Wykonana zazwyczaj z mosiądzu lub stali nierdzewnej, zapewnia wytrzymałość i odporność na korozję. Najlepiej, gdy jest to stal nierdzewna lub mosiądz.
• Tarcza: Na tarczy znajduje się czytelna skala podziałowa, która umożliwia odczyt wartości ciśnienia w barach. Duży manometr do opryskiwacza charakteryzuje się większą średnicą tarczy (np. 63 mm lub więcej) oraz kolorowymi polami, co poprawia widoczność odczytu z większej odległości. Niektóre modele wyposażone są w kolorowe strefy pracy (zielona - optymalna, czerwona - niebezpieczna) oraz wskazówki blokujące szczytowe ciśnienie.
• Wskaźnik: Ruchomy element, najczęściej wypełniony gliceryną, który wskazuje aktualną wartość ciśnienia. Dzięki glicerynie wskazówka porusza się płynnie, co ułatwia odczyt.
• Gwint: Najczęściej 1/4" lub 1/2" dolny (radialny) lub tylny, służy do przykręcenia manometru do odpowiedniego otworu w zbiorniku opryskiwacza lub w układzie ciśnieniowym. Dostępne są również mocowania panelowe (przez obejmę lub kołnierz).
• Wypełnienie glicerynowe: Gliceryna wewnątrz manometru tłumi drgania wskazówki, co zapewnia dokładniejsze odczyty i zwiększa odporność na wstrząsy.

Ważne jest, aby pamiętać, że do manometru nie ma prawa dopływać ciecz robocza. Jest on często oddzielony membraną, pod którą dopływa ciecz robocza, a nad membraną jest olej. Ma być go pełno, najlepiej, aby nie było w ogóle powietrza. Brak oleju w przestrzeni nad membraną lub pęcherzyki powietrza mogą powodować zafałszowanie wskazań lub nieprawidłową pracę manometru.

Korzyści z Używania Manometru Glicerynowego

• Precyzja: Gwarantuje dokładny pomiar ciśnienia.
• Odporność na wstrząsy: Dzięki wypełnieniu glicerynowemu jest odporny na uszkodzenia mechaniczne i wibracje.
• Łatwy odczyt: Czytelna skala i płynny ruch wskazówki ułatwiają odczyt wartości, nawet z większej odległości.
• Trwałość: Solidna konstrukcja i tłumienie drgań zapewniają długą żywotność urządzenia.
• Bezpieczeństwo: Precyzyjny pomiar ciśnienia pozwala na bezpieczne i kontrolowane użytkowanie opryskiwacza.

Jak Dobrać Odpowiedni Manometr do Opryskiwacza?

Wybór odpowiedniego manometru jest kluczowy dla jego prawidłowego funkcjonowania i trwałości.

Zakres Ciśnienia

Najczęstsze zakresy to:

• 0-6 bar: do małych opryskiwaczy.
• 0-16 bar: standardowe zastosowanie.
• 0-40 bar: do opryskiwaczy sadowniczych i wysokociśnieniowych.

Manometr powinien być tak dobrany, by pracował na około 50% ciśnienia maksymalnego wytwarzanego w układzie. Chwilowe wzrosty do 75%, a nawet 100% ciśnienia nie powinny mu zaszkodzić. Należy wziąć pod uwagę, że przy przełączaniu zaworu w czasie pracy pompy może nastąpić chwilowy wzrost ciśnienia do maksymalnego, jakie generuje pompa, i wtedy, jeśli zakres na manometrze jest za mały, ulega on zniszczeniu lub rozkalibrowaniu. Przekroczenie dopuszczalnego zakresu może spowodować trwałe uszkodzenie wewnętrznego mechanizmu, a w skrajnych przypadkach rozszczelnienie obudowy.

Rozmiar Tarczy

Zależy od odległości, z jakiej odczytujemy ciśnienie. Im większy opryskiwacz, tym większa powinna być tarcza - najczęściej 63 mm lub 100 mm. Większa tarcza poprawia widoczność odczytu z większej odległości.

Typ Gwintu i Przyłącza

Najczęściej stosowane to gwint zewnętrzny 1/4” lub 1/2”, z tylnym lub dolnym przyłączem radialnym. Manometry mogą mieć także mocowanie panelowe.

Materiał Obudowy i Uszczelnień

Dla manometrów narażonych na działanie agresywnych środków ochrony roślin, takich jak RSM, zaleca się modele z gwintem oraz całym wewnętrznym urządzeniem pomiarowym wykonanym ze stali kwasoodpornej AISI 316. Dodatkowo, jeśli manometr ma być stosowany z nawozami, musi posiadać uszczelnienia odporne na ich działanie - najlepiej z FPM (Viton) lub EPDM. Manometry w technologii z AISI 316 łatwo odróżnić od tych ulegających uszkodzeniu po kontakcie z RSM.

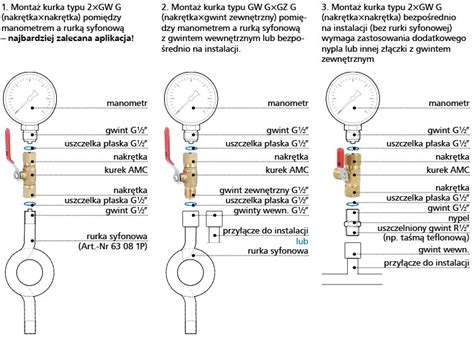

Montaż i Umiejscowienie Manometru

Montaż manometru jest prosty i nie wymaga specjalistycznych narzędzi - wystarczy klucz płaski, uszczelniacz gwintu (np. taśma teflonowa) i podstawowa wiedza techniczna.

Proces Instalacji:

1. Wyłącz ciśnienie i opróżnij układ.
2. Odkręć stary manometr (najczęściej z gwintem 1/4” lub 1/2”).
3. Oczyść gwint i nałóż uszczelniacz (np. taśmę teflonową).
4. Zamontuj nowy zegar ciśnieniowy do opryskiwacza.

Prawidłowa Pozycja Montażu

Zdecydowana większość manometrów jest przeznaczona do montażu pionowego (wskazówką do góry). Montaż w innej pozycji może prowadzić do błędnych wskazań, szczególnie w wersjach glicerynowych, gdzie poziom cieczy tłumiącej wpływa na pracę mechanizmu.

Optymalne Umiejscowienie

Manometr powinien być umieszczony blisko zaworu sterującego lub w centralnym punkcie układu ciśnieniowego - zapewnia to dokładny odczyt.

Częste Błędy Montażowe

• Brak uszczelnienia gwintu (brak taśmy PTFE lub pasty uszczelniającej).
• Zbyt mocne dokręcenie (co może uszkodzić gwint lub obudowę).
• Montaż w pozycji poziomej (przy modelach pionowych).
• Złe dopasowanie zakresu ciśnienia do specyfiki pracy.

Konserwacja, Kalibracja i Wymiana Manometru

Kiedy Należy Wymienić Manometr?

Wymiana manometru jest konieczna w przypadku:

• Uszkodzeń mechanicznych: pęknięcia, zarysowania, odkształcenia obudowy lub uszkodzona szybka.
• Nieprawidłowych wskazań: wskazówka nie porusza się, wskazuje błędne wartości, wskazuje ciśnienie mimo wyłączonej pompy, opóźnione wskazania.
• Pęcherzyków powietrza: wewnętrzne pęcherzyki powietrza mogą wpływać na dokładność pomiaru.
• Parowania szyby: to efekt nieszczelności obudowy - wilgoć dostaje się do wnętrza, co może prowadzić do korozji. Warto wtedy wymienić manometr na nowy, najlepiej glicerynowy.
• Nieszczelności.

Ogólnie zaleca się wymianę co 2-3 sezony intensywnego użytkowania lub natychmiast po pojawieniu się objawów uszkodzenia.

Pulsowanie Wskazówki - Przyczyny i Rozwiązania

Pulsujący manometr może być wynikiem:

• Braku tłumienia (np. brak gliceryny).
• Zużycia tłoka pompy.
• Zapowietrzenia układu.
• Zanieczyszczenia zaworu zwrotnego.

Warto wtedy sprawdzić obsadę manometru i ewentualnie wymienić tłumik lub zastosować wersję glicerynową.

Kontrola i Kalibracja

Zaleca się kontrolę wskazań manometru co najmniej raz w sezonie, a najlepiej przed każdym intensywnym okresem oprysków. Kalibrację można wykonać, porównując odczyt z manometrem wzorcowym lub wymieniając element w razie trwałego błędu wskazania. Nie jest wymagana ciągła kalibracja w zastosowaniach rolniczych, ale okresowa kontrola jest ważna dla zachowania precyzji.

Naprawa Manometru

W większości przypadków naprawa manometrów jest nieopłacalna, ponieważ są to urządzenia zamknięte, a naprawa mechanizmu jest kosztowna. W razie uszkodzenia lepiej wymienić cały element.

Przechowywanie Poza Sezonem

Nie zaleca się pozostawiania manometru na zewnątrz zimą. Lepiej zdemontować go przed zimą i przechowywać w suchym, ciepłym miejscu - zapobiega to uszkodzeniom przez zamarzającą glicerynę lub wodę.

Znaczenie Zapasowego Manometru

Zdecydowanie zaleca się posiadanie zapasowego manometru. W trakcie sezonu rolniczego każda godzina przestoju oznacza potencjalne straty. Posiadanie zapasowego manometru - szczególnie w wersji uniwersalnej (np. glicerynowy 0-16 bar z gwintem 1/4") - pozwala szybko usunąć usterkę bez konieczności oczekiwania na części zamienne.

Częste Pytania i Problemy

Czy Manometr Wpływa na Przepływ Cieczy?

Nie, jeśli jest sprawny - manometr mierzy, a nie wpływa bezpośrednio na przepływ. Spadki mogą wynikać z nieszczelności w miejscu jego podłączenia.

Czy Manometr Może Być Używany z Innymi Mediami?

Tak, pod warunkiem że jego materiał i uszczelnienia są kompatybilne z danym medium (np. solanki, nawozy, środki czyszczące).

Przyczyny Uszkodzeń Manometru

Najczęstsze przyczyny uszkodzeń manometru to:

• Wibracje i uderzenia.
• Korozja.
• Przeciążenie ciśnieniowe (przekroczenie zakresu).
• Zanieczyszczenia w cieczy.
• Nieszczelność połączeń gwintowanych.
• Zamarzająca gliceryna lub woda wewnątrz.

Rekomendowani Producenci i Dostawcy

Na rynku dostępne są manometry renomowanych firm, takich jak Italmanometri i Wika. Dostawcy, jak Mescomp czy Pneumat, oferują manometry glicerynowe, duże zegary do opryskiwaczy sadowniczych oraz wsparcie techniczne. Produkty te często posiadają świadectwo kontroli jakości i potwierdzenie dokładności.
