Wydajność i niezawodność maszyn budowlanych, takich jak koparko-ładowarki JCB, w dużej mierze zależą od prawidłowego funkcjonowania ich układów napędowych. Kluczowe komponenty tego systemu to skrzynia biegów i mosty napędowe, które muszą sprostać ekstremalnym obciążeniom. Monitorowanie ciśnienia w skrzyni biegów oraz znajomość budowy i typowych awarii mostów napędowych są niezbędne dla utrzymania maszyny w optymalnej kondycji.
Monitorowanie Ciśnienia w Skrzyni Biegów
Właściwe ciśnienie w układzie skrzyni biegów jest fundamentalne dla jej poprawnej pracy, w szczególności w skrzyniach automatycznych, gdzie ciśnienie to odpowiada za załączanie sprzęgieł. Problemy z ciśnieniem mogą manifestować się w różny sposób, a ich diagnostyka często wymaga precyzyjnych pomiarów i analizy.
Pewien operator borykał się z brakiem ciśnienia w skrzyni biegów. Kontrolka odpowiedzialna za to świeciła się tylko przy rozgrzanym oleju, co było sygnałem do dokładniejszej diagnostyki. Mimo to, maszyna nie wykazywała ślizgania się sprzęgieł i działała poprawnie. Po sprawdzeniu pompy, która okazała się sprawna, pomiary ciśnienia manometrem wykazały znaczną różnicę w zależności od temperatury oleju: na zimnym oleju pokazywało ono około 11 bar, natomiast na ciepłym zaledwie 2-3 bary. Taka rozbieżność może wskazywać na problemy z wewnętrznymi nieszczelnościami lub regulatorami ciśnienia w samej skrzyni, a ciśnienie to jest kluczowe dla prawidłowego zapinania sprzęgieł w automatycznych skrzyniach biegów.
Anatomia i Funkcjonowanie Mostu Napędowego JCB
Most napędowy w koparko-ładowarce JCB 3CX (czy CAT 428) jest jednym z najbardziej skomplikowanych i najciężej pracujących podzespołów. To nie jest prosta "belka" z kołami, jak w starych traktorach, lecz zaawansowany system mechaniczny, który musi jednocześnie pełnić trzy kluczowe funkcje:
- Dźwigać cały ciężar tylnej części maszyny wraz z ramieniem koparkowym.
- Przenosić potężny moment obrotowy ze skrzyni biegów na koła.
- Umożliwiać skręcanie (w przypadku mostu skrętnego).
Awaria któregokolwiek z jego wewnętrznych komponentów - czy to mechanizmu różnicowego, czy zwolnicy planetarnej - jest kosztowna i unieruchamia maszynę.
Budowa Mostu Napędowego
Most napędowy składa się z centralnej obudowy, zwanej "główką", oraz dwóch bocznych "pochw", w których obracają się półosie. W centralnej części mostu ("główce") odbywa się cały proces rozdziału napędu.
Napęd z wału napędowego trafia na wałek ataku - małe koło zębate o stożkowym, hipoidalnym kształcie. Wałek ten obraca znacznie większe koło talerzowe, zmieniając kierunek napędu o 90 stopni i dokonując pierwszej, dużej redukcji prędkości obrotowej, a tym samym zwiększenia momentu obrotowego. Elementy te pracują w warunkach ekstremalnych nacisków.
Anatomia Awarii Przekładni Głównej Mostu
Objawy: Głośne "wycie" lub "huczenie" z mostu, nasilające się wraz z prędkością jazdy.
Przyczyny: Najczęściej jest to zużycie łożysk wałka ataku, powodujące luz i zmianę geometrii zazębienia, lub praca na starym, zanieczyszczonym oleju mostowym.
Mechanizm Różnicowy (Dyferencjał)
Koło talerzowe nie jest połączone bezpośrednio z półosiami, ale z koszem mechanizmu różnicowego. Jest on niezbędny, ponieważ maszyna skręcająca na placu wymaga, aby koło po wewnętrznej stronie zakrętu pokonywało krótszą drogę i obracało się wolniej niż koło po zewnętrznej. Gdyby oba koła były połączone na sztywno, jedno z nich musiałoby się ślizgać, co prowadziłoby do niszczenia opon i potężnych naprężeń w moście. Dyferencjał to mechanizm, który umożliwia tę różnicę prędkości.
Jak działa dyferencjał?

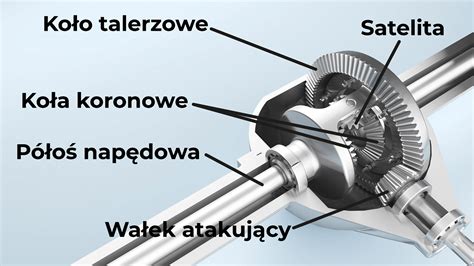

Wewnątrz kosza (obudowy) znajdują się małe koła zębate, tzw. satelity. Rozdzielają one moment obrotowy na dwa koła koronowe, z których każde jest połączone z jedną półosią.
Problem z dyferencjałem
Wadą standardowego mechanizmu różnicowego jest to, że moment obrotowy zawsze ucieka tam, gdzie ma lżej. Jeśli jedno koło (np. lewe) wpadnie w głębokie błoto i straci przyczepność, cały moment obrotowy zostanie na nie przeniesiony. Będzie się ono bezradnie kręcić, podczas gdy prawe koło, stojące na twardym gruncie, pozostanie w miejscu, co powoduje unieruchomienie maszyny.
Rozwiązanie: Blokada mechanizmu różnicowego
- Blokada 100%: Uruchamiana przez operatora (pedał lub przycisk), mechanicznie "spina" oba koła koronowe, sprawiając, że obracają się z identyczną prędkością, co zapewnia maksymalną trakcję.
- Mechanizm o Ograniczonym Poślizgu (LSD): Działa automatycznie. Mechanizmy LSD z tarczkami ciernymi wymagają specjalnego oleju (np. JCB Axle Oil HP Plus - HPD), który zawiera modyfikatory tarcia, zapobiegające "sklejaniu się" tarczek.
Anatomia Awarii Dyferencjału
Objawy: Głośne, metaliczne stuki i zgrzyty podczas skręcania. Problemy z załączeniem blokady lub jej "trzymanie" na zakrętach (w przypadku LSD).
Przyczyny: Najgroźniejszą awarią jest pęknięcie sworznia satelitów lub wyłamanie zębów samych satelitów. Dzieje się tak często z powodu pracy na oponach o różnym stopniu zużycia (co wymusza na dyferencjale ciągłą pracę) lub przez gwałtowne "strzały" ze sprzęgła przy włączonej blokadzie.
Półosie Napędowe
Po tym, jak mechanizm różnicowy rozdzielił napęd na lewą i prawą stronę, moc musi zostać przeniesiona do samych kół. Zadaniem półosi jest przeniesienie napędu (wysokiej prędkości obrotowej, ale jeszcze stosunkowo niskiego momentu) z kół koronowych dyferencjału na zewnątrz, do mechanizmu zwolnicy planetarnej w piaście. Półosie to długie, stalowe wały biegnące wewnątrz pochw mostu.
Anatomia Awarii Półosi
Półoś jest często projektowana jako "bezpiecznik" w układzie napędowym, chroniąc droższe komponenty przed uszkodzeniem.
Przyczyny: Najczęściej jest to gwałtowne obciążenie udarowe, np. gdy jedno koło buksuje w błocie i nagle łapie przyczepność na twardym gruncie, powodując gwałtowny "strzał" i ukręcenie półosi.
Zwolnice Planetarne
To absolutnie kluczowy i najbardziej genialny element mostu napędowego w ciężkiej maszynie. Gdyby napęd z dyferencjału trafiał bezpośrednio na koło, cała redukcja prędkości i zwielokrotnienie momentu obrotowego musiałoby odbywać się w skrzyni biegów i przekładni głównej. Aby przenieść tak gigantyczny moment obrotowy (potrzebny do pchania urobku), półosie musiałyby być grube jak ramię i ekstremalnie ciężkie, podobnie jak cały mechanizm różnicowy.
Rozwiązanie: Przekładnia Planetarna
Inżynierowie przenieśli ostatni etap redukcji prędkości (i zwielokrotnienia siły) na sam koniec układu - do piasty koła. Działa to w następujący sposób:
- Półoś (przenosząca dużą prędkość, mały moment) jest połączona z małym kołem zębatym w piaście, zwanym kołem słonecznym (słoneczkiem).
- Koło słoneczne obraca kilka mniejszych kół zębatych - satelitów.
- Satelity te toczą się po wewnętrznym uzębieniu koła koronowego (pierścienia), które jest na stałe przymocowane do obudowy mostu.
- Satelity są osadzone w masywnym jarzmie (nośniku), które jest połączone bezpośrednio z piastą koła.
Efekt: Półoś obraca "słoneczko" szybko, ale bez dużej siły. Przekładnia planetarna zamienia tę szybką rotację na bardzo wolny, ale potężny obrót jarzma, a więc i koła.
Anatomia Awarii Zwolnicy
Objawy: Głośne, rytmiczne stukanie, chrobotanie lub zgrzytanie dochodzące z okolicy koła, nasilające się przy skręcaniu pod obciążeniem. Gwałtowny wzrost temperatury w piaście.
Przyczyna nr 1: Awaria Oleju. Zwolnica jest układem zamkniętym, smarowanym tym samym olejem co dyferencjał. Najczęstszą przyczyną awarii jest wyciek oleju przez zużyte uszczelnienie piasty (uszczelnienie czołowe / duo-cone).
Przyczyna nr 2: Awaria Łożysk.
Przyczyna nr 3: Zniszczenie Kół Zębatych. Gdy łożyska ulegną zniszczeniu, satelity tracą osiowość. Zaczynają pracować pod kątem, ich zęby nie zazębiają się prawidłowo. Dochodzi do powstawania wżerów (pittingu), a w końcu do wyłamania zębów satelitów, koła słonecznego lub koła koronowego.
Diagnostyka i Konserwacja Mostu Napędowego
Most napędowy jest układem zamkniętym, smarowanym jednym olejem (zazwyczaj tym samym co skrzynia biegów lub oddzielnym olejem mostowym). Stan tego oleju to najlepsze narzędzie diagnostyczne, jakie posiadamy.
Diagnostyka Olejowa Mostu
Przy każdej wymianie oleju w moście, korek spustowy (który jest zazwyczaj magnetyczny) należy dokładnie obejrzeć pod kątem obecności opiłków metalu:
- "Szary Pył" lub "Jeżyk": Niewielka ilość drobniutkiego, stalowego pyłu, który tworzy na magnesie "jeżyka", jest objawem normalnego zużycia eksploatacyjnego.
- Błyszczące, Srebrne Płatki (jak brokat): Bardzo zły znak. To resztki zniszczonych łożysk (np. łożysk wałka ataku lub łożysk stożkowych w zwolnicy), a nie opiłki z kół zębatych.
- Duże Kawałki Stali: Awaria katastrofalna. To fragmenty wyłamanych zębów (z satelitów, koła talerzowego lub zwolnicy) albo resztki pękniętego sworznia satelitów.
- Ciemny, Czarny Szlam (jak pasta): To nie opiłki metalowe, lecz nagromadzone zanieczyszczenia i spalone resztki oleju, co wskazuje na przegrzewanie lub bardzo długi okres eksploatacji bez wymiany.
Typowe Problemy i Pytania
Oprócz bezpośrednich awarii, istnieją inne czynniki mogące prowadzić do uszkodzeń mostu:
- Praca na Niskim Poziomie Oleju: Spowodowana wyciekami, prowadzi do niedostatecznego smarowania i przegrzewania komponentów.
- Różne Rozmiary Opon: Montaż opon o różnym stopniu zużycia (lub, co gorsza, o innym rozmiarze) na tej samej osi zmusza mechanizm różnicowy do ciągłej pracy, nawet podczas jazdy na wprost, co przyspiesza jego zużycie.
Poniżej przedstawiono odpowiedzi na często zadawane pytania dotyczące mostów napędowych:
- Moja maszyna "głośno wyje" podczas jazdy.
To typowy objaw zużycia łożysk wałka ataku lub pracy na starym, zużytym oleju mostowym. - Podczas skręcania słyszę głośne stuki i szarpnięcia z tylnego mostu. Co to jest?
Jeśli masz most z blokadą LSD (Mechanizm o Ograniczonym Poślizgu), jest to klasyczny objaw zużycia oleju lub zalania go niewłaściwym olejem (bez dodatków LSD). Tarczki "sklejają się" i szarpią. - Straciłem napęd na jedno koło, słyszałem głośny "strzał". Co się stało?
Na 99% jest to ukręcona półoś napędowa, która zadziałała jako "bezpiecznik" w układzie. - Czy mogę mieszać oleje przekładniowe różnych producentów?
Nie jest to zalecane. Mimo że mogą mieć tę samą klasę (np. GL-5), mogą zawierać różne pakiety dodatków, które nie są ze sobą w pełni kompatybilne. Zawsze należy stosować olej zgodny ze specyfikacją producenta maszyny. - Czy olej w moście trzeba wymieniać, skoro to układ zamknięty?
Tak. Olej zużywa się chemicznie (traci właściwości EP - extreme pressure) i zbiera zanieczyszczenia (opiłki, woda z kondensacji). Regularna wymiana oleju jest kluczowa dla żywotności mostu.
Podsumowanie i Zalecenia
Most napędowy to skomplikowany system, a jego prawidłowe działanie ma ogromny wpływ na efektywność i bezpieczeństwo pracy maszyny. Regularna kontrola oleju, stosowanie płynów o właściwej specyfikacji oraz szybka reakcja na niepokojące objawy to najtańsze ubezpieczenie przed kosztownym remontem. W przypadku awarii nie zaleca się samodzielnych napraw, jeżeli brakuje specjalistycznej wiedzy i doświadczenia, co może prowadzić do większych strat finansowych i czasowych. Warto skorzystać z usług autoryzowanych lub wyspecjalizowanych serwisów, które posiadają dostęp do pełnej gamy części do naprawy mostów napędowych - od wałków ataku i kół talerzowych, przez kompletne mechanizmy różnicowe, satelity, aż po zestawy naprawcze zwolnic planetarnych. Pamiętaj też o ochronie układu hamulcowego dzięki filtrom REDX i uszczelnieniom VICORTEX.
