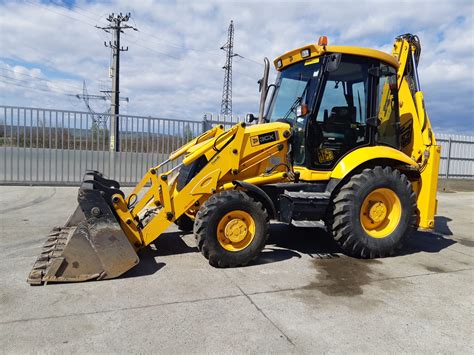

Koparko-ładowarki JCB, w tym modele 3CX i 3CC, to maszyny o skomplikowanej budowie, w której system elektryczny odgrywa kluczową rolę. Usterki zasilania, zwłaszcza te dotyczące sterowania joystickami, mogą prowadzić do poważnych problemów w działaniu maszyny. Artykuł ten analizuje najczęstsze przyczyny braku prądu do joysticków oraz inne powiązane awarie elektryczne, a także przedstawia metody ich diagnostyki i rozwiązania.
Ogólne problemy z zasilaniem i rozruchem maszyny
Często problemy z zasilaniem joysticków są objawem szerszych usterek w instalacji elektrycznej maszyny. Właściciele zgłaszali, że "ostatnio podczas zwożenia balotów padła nam ładowarka, normalnie chodziła szwagier akurat cofał i wrzucił bieg do przodu (na rewersie) i ładowarka zgasła i już nie chciała odpalić". Takie zdarzenia mogą świadczyć o wielu problemach, począwszy od tych najprostszych.
Brak reakcji na stacyjce i pulpitcie
Jednym z poważniejszych symptomów jest całkowity brak reakcji maszyny na próbę uruchomienia. "Dzień dobry, mam problem ze swoją koparko-ładowarką JCB 3CX z 2005 roku. Mianowicie po podejściu do uruchomienia koparki, po przekręceniu kluczyka na zapłon, żadna z kontrolek umieszczonych na pulpicie się nie pali i nie ma żadnego odzewu". Niekiedy problem jest głębszy, nawet gdy "akumulator jest naładowany, bezpieczniki wszystkie sprawne (również te przy silniku), immobilizer wycięty i kable przywrócone do złączy fabrycznych i nadal występuje brak zasilenia". W takich sytuacjach kluczowe jest upewnienie się, że "bezpieczniki są OK", ponieważ "generalnie po przekręceniu stacyjki na zapłon powinny się zapalić diody na dżojstickach", co świadczy o prawidłowym zasilaniu.
Problemy z akumulatorem i rozrusznikiem
Nawet jeśli maszyna próbuje odpalić, mogą pojawić się problemy z zasilaniem rozrusznika. Zgłaszano, że "sprawdziliśmy napięcie na akumulatorze było 13 V, a na rozruszniku 15.6 V, nadal nie mogła odpalić". Co więcej, "sprawdziliśmy napięcie podczas próby odpalenia na rozruszniku i się zdziwiliśmy - wykazywało spadki do 5-6 V". Mimo że "rozrusznik kręci", takie spadki napięcia mogą wskazywać na niewystarczającą wydajność akumulatora, luźne połączenia, lub uszkodzenie rozrusznika. Warto również zwrócić uwagę na informację na panelu: "Na panelu przed uruchomieniem maszyny widnieje informacja ENG PRES. Po uruchomieniu silnika zaraz znika i widoczne są motogodziny. Ciśnienie smarowania silnika. Pewnie. Ale nie powinno się świecić. Logika komputera jest taka, że ma być zwarte, a po odpaleniu rozwarte i chwilę po odpaleniu, jeśli ciśnienia nie ma, to ma wyskoczyć błąd. Chyba że silnik zgaśnie sam, może się pojawić od razu".
Znaczenie bezpieczników i przekaźników

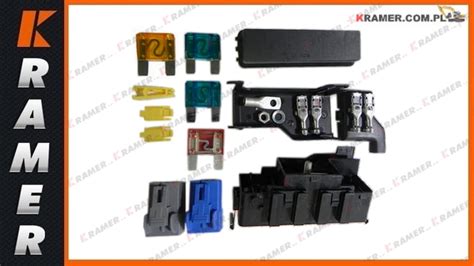

Bezpieczniki i przekaźniki to podstawowe elementy ochronne w każdym systemie elektrycznym. "Nie wiem jak u Ciebie, ale u mnie w nośniku jeszcze przy akumulatorze są bezpieczniki". Czasem problem tkwi w drobnostkach: "Może tak być jak pisał któryś kolega wcześniej, że nie ma styku bezpiecznik przy silniku. Sprawdź, czy dochodzi tam prąd, jeśli tak to podoginaj te blaszki, w które wchodzi bezpiecznik". Zdarzają się również bardziej spektakularne awarie: "Dzisiaj miałem problem, przestały działać mi się wszystkie światła robocze, były tylko postojowe. Okazało się, że wypalił się bezpiecznik (60A), a konkretnie jego nóżka w tej skrzynce koło silnika i przy okazji wypalił trochę tej skrzynki. W sumie są tam cztery bezpieczniki (dwie 40A, dwie 50A i ta 60A). Zauważyłem, że jeśli na jednej z tych 50A straci się styk, to wtedy stacyjka w ogóle nie reaguje i żadna kontrolka się nie zapali". W niektórych modelach konstrukcja może być inna: "Panowie w mojej koparce nie ma hebla i bezpieczników przy akumulatorze, tylko są duże bezpieczniki i jakieś pudełko, do którego dochodzi gruby plusowy kabel i wychodzi. W środku kabiny koło ręcznego hamulca".
Niewłaściwa konfiguracja przekaźników również może generować problemy: "Namieszałem w przekaźnikach, a jak potem się okazało, część z nich jest z diodą, a część z opornikiem. I teraz nie wiem, jak to było, a zrobił mi się problem z napięciem w instalacji. Po zaakceptowaniu joysticków napięcie spada do 10.4 V. Niby wszystko działa, ale strasznie grzeją się przekaźniki i jedynie nie działa hydrauliczne wypinanie tylnej łyżki, bo cewki nie mają siły otworzyć przy takim spadku napięcia. Po podaniu bezpośrednio napięcia z akumulatora odpina normalnie. Wiem, że przekaźniki z diodą są czarne, a z opornikiem niebieskie. No chyba jednak ma znaczenie, bo opornik przepuszcza napięcie w obie strony, a dioda tylko w jednym kierunku". Wszelkie problemy z przekaźnikami mogą mieć wpływ na sterowanie joystickami, gdyż "ogólnie problem leży gdzieś w sterowaniu joystickami, bo początkowo przepalał się jeden z bezpieczników d4 albo d5".
Specyficzne problemy z zasilaniem i aktywacją joysticków
Kiedy ogólna instalacja elektryczna wydaje się sprawna, a problemy dotyczą bezpośrednio sterowania, należy skupić się na obwodach joysticków.
Brak aktywności joysticków i diod
Bezpośrednim objawem problemu z zasilaniem joysticków jest ich brak aktywności. "Witam, posiadam JCB 3CX COMPACT, dzisiaj straciłem aktywność w dżojstickach, w ogóle nie zapalają się diody na dżojach". Często usterka może być subtelniejsza: "Problem polega na aktywacji joystica w JCB 3CX. Joystick po przekręceniu fotela do przodu się aktywuje, ale zero reakcji na ruch, kilka razy wyłączę i włączę i załapie. Dodam, że po przekręceniu fotela do tyłu jest wszystko OK".
Aktywacja joysticków zależna od pozycji fotela i czujnika
Ciekawym przypadkiem jest zmienne działanie joysticków, często związane z pozycją operatora. "Przy pracy przednią łyżką, wszystko jest OK. Po obróceniu siedzenia do tyłu i przełączeniu klawisza funkcyjnego na tylne ramię, klikam przycisk w prawym joysticku, diody w obu joyach się zapalają, prawy działa, a lewy nic... Wystarczyło, że maszyna postała 2 godziny i wszystko działa..." Taka sytuacja może wskazywać na problem z czujnikiem fotela lub jego okablowaniem. "W ciągu trzech miesięcy wymieniłeś 3 czujniki fotela i nie dało ci to powodu do zastanowienia się nad wyjęciem wiązki na górę i przeprowadzeniem inspekcji jej na całym odcinku od kostek na dole do wszystkich elementów na górze?" Podkreśla to znaczenie dokładnego sprawdzenia połączeń.
Diagnostyka i lokalizacja usterek
Skuteczna diagnostyka wymaga systematycznego podejścia do identyfikacji źródła problemu.

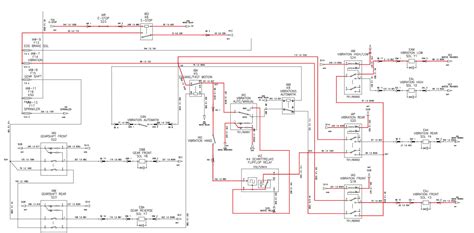

Kontrola wiązek elektrycznych
Uszkodzone przewody to jedna z najczęstszych przyczyn problemów elektrycznych. "Zaśniedziałe styki, uszkodzona instalacja jest sporo przyczyn do sprawdzenia". Często miejsca przetarć są ukryte: "Przejrzałem z grubsza wiązkę, która wchodzi od fotela w podłogę, jest cała w peszlu i nie widać przetarć. Czy to może być wina cewek? Problem pojawia się po ok. 1-2 godzinach pracy. Gdyby to była wina wiązki, to chyba od razu by strzelał bezpiecznik, co?". Odpowiedź na to pytanie jest złożona, ponieważ "wiązki potrafią się czasem poruszać. A często też jak się przykopci lekko, to pomimo że dotyka, nie zwiera, a wystarczy, że potrząśniesz maszyną i się delikatnie poruszy, dochodzi ponownie do zwarcia".
Do sprawdzenia przetarć można użyć miernika: "Ok, a można miernikiem jakoś sprawdzić, czy przewód jest gdzieś przetarty? Odepnij odbiorniki, podłącz żarówkę pod bezpiecznik jako masę, a drugi kabel do plusa". Zdarza się, że "udało mi się już zlokalizować widoczne przetarcie izolacji aż do miedzi, na jednym kabelku, a na innych tylko wytartą izolację". Kluczowe obszary do inspekcji to "wiązka w okolicy rozdzielacza" oraz "łączenie wiązki skrzyni z wiązką maszyny, też się lubi w okolicy kostek przecierać o rurki".
Testowanie ciągłości za pomocą multimetru cyfrowego
Pomiar i sprawdzenie cewek
Cewki (elektrozawory) są integralną częścią wielu systemów w JCB, w tym sterowania hydraulicznego. "Cewka gaszenia do sprawdzenia na pompie" to podstawowy punkt kontrolny. Do sprawdzenia cewek potrzebny jest miernik uniwersalny: "Podpowiedzcie, czy dobrze sprawdzam miernikiem cewki (ustawienie jak na zdjęciu). Przeważnie pokazuje sprawność cewek w zakresie 007 do 009 Ohm. Jedna ma 011 Ohm. Oczywiście, jeśli dobrze to sprawdzam". Aby uzyskać dokładniejsze wyniki, należy "mierzyć element, który ma oporność do 200 Ohm, więc ustawiasz miernik na 200 i będziesz miał dokładniejsze pomiary". W przypadku problemów z przepalaniem się bezpieczników, można również "wpiąć miernik szeregowo z bezpiecznikiem (ale tylko, jeżeli bezpiecznik, który się przepala, nie jest większy od 10 A) i pomierzyć, jaki prąd jest pobierany przez ten obwód - czyli zmierzyć Ampery. Tylko musiałbyś czerwony kabel od miernika przełożyć wyżej w dziurkę na mierniku i ustawić na pomiar prądu. Będziesz widział, czy proporcjonalnie do czasu wzrasta pobór prądu, czy jest tak, że przez 59 min. jest OK, a potem nagle coś się dzieje". Ważne jest, aby pamiętać, że "wracając do cewek i Ohm, to na zimnej, jak i pracującej maszynie wskazania miernika powinny być takie same".
Problemy z immobilizerem i ich wpływ
Immobilizer, choć pełni funkcję zabezpieczającą, może być źródłem wielu frustrujących problemów z zasilaniem i uruchomieniem maszyny, wpływając pośrednio na zasilanie innych podzespołów, w tym joysticków.
Brak zasilania do immobilizera i stacyjki
Jednym z krytycznych objawów jest "nie dochodzi prąd do immobilizera, a co za tym idzie, nie podaje prądu do stacyjki". Sytuacja staje się bardziej skomplikowana, gdy "w koparce wbija się kod, ale mam też immobilizer na kluczyk - w obu tych przypadkach nie mam tam prądu (żadna kontrolka nie świeci, nie mruga itp. itd.). Ostatnim razem jak się "zakodował", to mrugały kontrolki, to sobie jakoś poradziłem. Teraz nie ma nic". Taki stan prowadzi do pytania: "jest możliwość, że to jakiś czujnik mi odcina prąd, czy immobilizer szlag trafił?".
Zasada działania i obejście immobilizera
Zrozumienie działania immobilizera jest kluczowe dla jego diagnostyki. "Jeśli jest fabryczny, to nie jest już na pestkę? Z tego co wiem, nie jest z niczym zintegrowany, jest to moduł ukryty pod kokpitem, żeby się do niego dostać, musisz wywalić cały kokpit (tam gdzie zegary), czytnik jest nad zegarami. Moduł można odpiąć i zobaczyć, czy dochodzi do niego prąd". Działanie tego systemu opiera się na prostym mechanizmie: "immobilizer steruje elektrozaworem na pompie wtryskowej, w oryginalnych nie było żadnego czujnika. Jeśli zawór się nie otworzy, to pompa nie dostanie paliwa i tyle". Moduł jest zazwyczaj solidnie zabezpieczony: "Cały moduł jest zalany żywicą, więc nic w środku nie zobacz. Ma kształt prostopadłościanu o wymiarach około 15x10x5".
W przypadku awarii modułu, pojawia się problem zwarcia: "za panelem są dwa małe bezpieczniki na kablach (wywalone)... czyli coś robi zwarcie (mówi, że immobilizer padł - albo moduł, jak kto woli)... elektryk mi to ominął, ale jest tak, jak mówicie, jest podłączony z innymi modułami. Czy lepiej zamontować nowy immobilizer?". Możliwe jest również obejście immobilizera, jednak wymaga to fachowej wiedzy: "zawór pompy jest podpięty do przekaźnika, który się włącza po przekręceniu kluczyka, obwód musi być zabezpieczony bezpiecznikiem, by nie spalić maszyny na wypadek awarii/zwarcia zaworu lub wiązki/przewodu, przekaźnik zdejmuje obciążenie ze stacyjki"."Co do immobilizera, to da się go obejść, nie pamiętam tylko, czy przypadkiem oprócz zaworu to nie odcina od prądu od rozrusznika? Jeśli tylko cewka, to da się ją zasterować osobno". Jednakże, w przypadku takich działań, "należy wywalić kokpit i posprawdzać przewody, które dochodzą do modułu i gdzie idą. Patent też można zrobić, ale najpierw moduł".
