Koparko-ładowarki JCB 3CX to popularne maszyny budowlane, jednak podobnie jak każde inne urządzenia, mogą doświadczać problemów technicznych. Jedną z często zgłaszanych usterek jest blokowanie się lub brak reakcji na włączony bieg, zarówno do przodu, jak i do tyłu. Poniższa analiza przedstawia potencjalne przyczyny i metody diagnostyki tego problemu.
Problemy z reakcją na jazdę: manetka sterowania
Często zdarza się, że maszyna nie reaguje na włączenie biegu do przodu lub do tyłu, niezależnie od dodawania gazu. Jeśli problem objawia się w ten sposób, przyczyny należy szukać w manetce sterowania jazdą. W zależności od typu skrzyni biegów, manetka może mieć różną budowę:
Manetka w skrzyni manualnej
W przypadku skrzyni manualnej, w manetce znajdują się dwa mikroprzełączniki. Z praktyki wynika, że w 99% przypadków to właśnie te mikroprzełączniki ulegają uszkodzeniu.
- Rozwiązanie: Należy wymienić oba mikroprzełączniki znajdujące się wewnątrz obudowy mocowania manetki. Alternatywnie, można wymienić całą manetkę.
- Specyfikacja mikroprzełączników: Oryginalne mikroprzełączniki są produkowane przez firmę CHERRY, oznaczone jako DC2, a według RoHS mają oznaczenie 290-0508.
- Koszt: Koszt nowej manetki to około 800 zł.
Manetka w skrzyni Power Shift
Manetka do skrzyni Power Shift jest bardziej skomplikowana. Jej demontaż nie jest zalecany, choć jest możliwy.
- Zalecenie: W przypadku tej skrzyni, również najczęściej problemem są uszkodzone mikroprzełączniki, co potwierdza praktyka.
Brak siły do jazdy i opóźniona reakcja
Inny często zgłaszany problem dotyczy nagłej utraty siły do jazdy. Maszyna po uruchomieniu i włączeniu biegu do przodu rusza po kilku sekundach zwłoki, ale bardzo słabo i nie ma siły do jazdy. W przypadku biegu wstecznego może w ogóle nie reagować lub ruszać ze zwłoką i bez siły.
Zabrudzony filtr na smoku

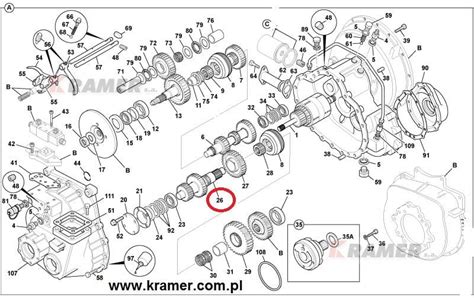

Jedną z możliwych przyczyn takiego zachowania jest zabrudzony filtr na smoku w skrzyni biegów.
- Diagnostyka: Należy spuścić olej ze skrzyni biegów i sprawdzić stan smoka.
- Rozwiązanie:
- Wyczyścić zabrudzony smok.
- Wymienić filtr.
- Zalać skrzynię biegów oryginalnym olejem (około 14 litrów).
- Weryfikacja: Po wymianie, manometr powinien wskazywać ciśnienie powyżej 11 bar, a przy lekkim dodaniu gazu - 12 bar.
Problemy z cewkami i sterownikiem
W niektórych przypadkach, szczególnie w maszynach z systemem Powershift lub automatyczną skrzynią biegów, problem może leżeć w cewkach lub sterowniku skrzyni.
- Objawy: Mylenie biegów na automacie, blokowanie kół, brak wstecznego, który pojawia się po zgaszeniu i ponownym uruchomieniu maszyny.
- Możliwe przyczyny: Uszkodzone cewki lub problem ze sterownikiem pod kierownicą, ewentualnie wadliwy czujnik obrotów na skrzyni.
- Diagnostyka i naprawa:
- Sprawdzenie i wymiana uszkodzonych cewek (najlepiej na oryginalne).
- Zmierz rezystancję na kostce sterownika skrzyni biegów. Wartości powinny być zbliżone (np. 6,5 Ω). Zwarcie jednej z cewek może wskazywać na jej uszkodzenie.
Dodatkowe punkty do sprawdzenia
Jeśli powyższe rozwiązania nie przynoszą rezultatu, warto rozważyć inne aspekty systemu jazdy:
Wyłączniki zaworów jazdy (sprzęgło)
Problemem może być również wyłącznik zaworów jazdy (sprzęgła), który może znajdować się w różnych miejscach:
- W dźwigni biegów.
- W joysticku (joju).
- W hamulcu ręcznym.
Diagnostyka: Aby zlokalizować przyczynę, można odłączyć kostki od wszystkich tych wyłączników. Jeśli to nie pomoże, należy znaleźć przekaźniki odpowiedzialne za jazdę i sprawdzić, czy zadziała po ich zwarciu, lub spróbować je zamienić.
Złącza i kostki elektryczne
Warto również zastosować preparat WD-40 do oczyszczenia i zabezpieczenia wszystkich złączy i kostek na głównych wiązkach elektrycznych, ponieważ wilgoć i korozja mogą prowadzić do problemów z przewodzeniem sygnałów.
Przekaźniki
W przypadku manualnej skrzyni biegów, gdy maszyna nie reaguje na jazdę, poruszanie przekaźnikami może chwilowo pomóc. Jeśli słychać "cyknięcie" podczas przełączania jazdy przód/tył, oznacza to, że przełącznik prawdopodobnie działa prawidłowo, a problem może leżeć w przekaźnikach lub ich połączeniach.
