Mechanizm przesuwu bocznego ramienia koparkowego to kluczowy element funkcjonalny maszyny JCB 3CX. Pozwala on na precyzyjne ustawienie osi kopania, co jest niezbędne przy pracy w trudnych warunkach terenowych lub w ograniczonej przestrzeni. Właściciele starszych modeli często borykają się z problemami w działaniu tego układu, co najczęściej wynika z usterek elektrycznych lub zużycia elementów mechanicznych.
Diagnostyka problemów z przesuwem bocznym
W przypadku awarii przesuwu, pierwszym krokiem powinna być weryfikacja instalacji elektrycznej. Często zdarza się, że poprzedni użytkownicy dokonywali niefachowych napraw, co prowadzi do zwarć lub przerw w obwodzie zasilającym elektrozawory.
- Sprawdzenie zasilania: Należy upewnić się, czy do elektrozaworów dociera napięcie (12-13V w zależności od stanu akumulatora). Brak napięcia na wyłączniku hydroklap często wskazuje na uszkodzoną wiązkę lub wypalone piny w kostkach połączeniowych.
- Testowanie elektrozaworów: Sprawdź, czy cewka posiada zamknięty obwód. Warto również zweryfikować stan fizyczny elementów, takich jak śruby mocujące elektromagnes do rozdzielacza - ich brak lub uszkodzenie uniemożliwia poprawne działanie układu.
- Hydroklapy: To one odpowiadają za blokadę zacisków. Jeśli przesuw nie działa, należy sprawdzić, czy układ hydrauliczny otrzymuje sygnał do odblokowania.
JCB 3CX, 4CX Obsługa Techniczna O.T.C koparko-ładowarka.
Wózek przesuwu (karetka) - serwis i konserwacja
Wysokowytrzymały wózek przesuwu stanowi fundament mechanizmu. Wykonany z precyzyjnego odlewu stalowego, umożliwia płynne przesuwanie się ramienia po głównej ramie maszyny. Z czasem dochodzi do naturalnego zużycia ślizgów, co objawia się „latającym” na boki ramieniem.
Zasady prawidłowej regeneracji:

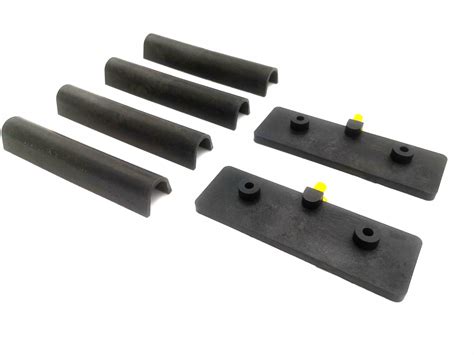

- Wymiana ślizgów: Montaż nowego wózka na starych, zużytych ślizgach jest niedopuszczalny. Należy bezwzględnie wymieniać komplet ślizgów (górnych i dolnych) wraz z podkładkami regulacyjnymi.
- Kasowanie luzów: Jeśli luz jest duży, należy sprawdzić, czy prowadnice wózka nie są nadmiernie wytarte. Wózek wymienia się dopiero wtedy, gdy jest pęknięty lub jego prowadnice nie pozwalają już na kasowanie luzu za pomocą nowych ślizgów.
- Wpływ na inne podzespoły: Jazda z nadmiernym luzem prowadzi do przyspieszonego uszkodzenia sworzni, tulei oraz siłowników hydraulicznych.
Elementy sterujące i bezpieczeństwo
Za stabilną pozycję ramienia podczas pracy odpowiada siłownik blokady. Jest to zabezpieczenie hydrauliczne, które zapobiega przypadkowym ruchom ramienia. Warto pamiętać, że proces wymiany hydroklap nie wymaga demontażu całego ramienia - wystarczy odkręcić główną nakrętkę, aby dostać się do zacisków.
Pamiętaj, aby przed przystąpieniem do jakichkolwiek prac serwisowych przy układzie hydraulicznym lub elektrycznym, zapoznać się z instrukcją obsługi konkretnego rocznika maszyny. Różnice w instalacji między modelami z lat 2000 a nowszymi mogą być znaczące.
