Wydajność układu hydraulicznego w koparko-ładowarce JCB 3CX jest kluczowa dla efektywnej pracy maszyny. Usterki hydrauliki mogą objawiać się na wiele sposobów, od spadku siły roboczej po nietypowe dźwięki, takie jak szum oleju w rozdzielaczu. W niniejszym artykule przyjrzymy się głównym zaworom hydraulicznym w JCB 3CX, ich funkcji oraz metodom diagnozowania problemów.
Objawy Problemów z Hydrauliką
Problemy z układem hydraulicznym w JCB 3CX mogą manifestować się w różny sposób, często wskazując na konkretne komponenty wymagające uwagi:
- Zmniejszona siła kopania: Po wbiciu łyżki w ziemię maszyna nie ma wystarczającej siły, aby nabrać materiału.
- Problem z ramieniem teleskopowym: Ramię teleskopowe również wykazuje brak siły, podczas gdy pierwsze ramię od kabiny funkcjonuje poprawnie, a podnoszenie koparki odbywa się bez problemów.
- Szum w rozdzielaczu: Słychać szum, jakby olej przelewał się w rozdzielaczu, co często jest oznaką wewnętrznych nieszczelności lub nieprawidłowego działania zaworów.
- Problemy z przednią ładowarką: Podczas otwierania krokodyla silnik słabnie, a także przy nabieraniu ziemi i zamykaniu łyżki odczuwalny jest spadek mocy. Inne funkcje hydrauliki przedniej mogą działać prawidłowo.
- Syczenie oleju: Podobne syczenie i przelewanie oleju może być słyszalne, gdy wciśnięty jest przycisk odcinający hydraulikę, co również wymaga sprawdzenia.
Główne Zawory Hydrauliczne w JCB 3CX
W układzie hydraulicznym JCB 3CX funkcjonuje kilka typów zaworów, które są odpowiedzialne za regulację ciśnienia i przepływu oleju. Ich prawidłowe działanie jest niezbędne dla optymalnej pracy maszyny.
Główny Zawór Bezpieczeństwa (MRV - Main Relief Valve)
Główny zawór bezpieczeństwa (MRV - Main Relief Valve) jest kluczowym elementem chroniącym cały układ hydrauliczny. Jest on zazwyczaj wkręcony w blok rozdzielacza hydraulicznego przedniego ramienia ładowarkowego. Jego zadaniem jest ustalenie maksymalnego ciśnienia roboczego, zabezpieczając w ten sposób system przed przeciążeniem.
Objawy awarii MRV
Awaria zaworu MRV może objawiać się na kilka sposobów, z których najczęstszym jest ogólne osłabienie całej hydrauliki. Jeśli zawór MRV jest zablokowany w pozycji otwartej lub ma osłabioną sprężynę, będzie upuszczał ciśnienie z pompy, zanim osiągnie ono pełną wartość, co skutkuje brakiem siły w całym układzie. Zawór MRV działa jak "bezpiecznik" całego układu hydraulicznego.
Wymiana i regulacja MRV
Przed przystąpieniem do wymiany zaworu należy bezwzględnie rozhermetyzować układ hydrauliczny poprzez opuszczenie całego osprzętu na ziemię i poruszanie wszystkimi dźwigniami przy wyłączonym silniku. Olej hydrauliczny pod wysokim ciśnieniem może spowodować poważne obrażenia. Wymiana zaworu to również idealny moment na kontrolę stanu oleju i filtra hydraulicznego, ponieważ zanieczyszczony olej jest najczęstszą przyczyną awarii zaworów. Warto pamiętać, że zawory te są fabrycznie ustawione na konkretną wartość ciśnienia i zaplombowane. Próby samodzielnej regulacji bez odpowiednich manometrów i wiedzy są niezalecane i niebezpieczne. Koszt wymiany zaworu jest znikomy w porównaniu do remontu całego układu hydraulicznego.
Zawory Przeciążeniowe w Rozdzielaczu Tylnym

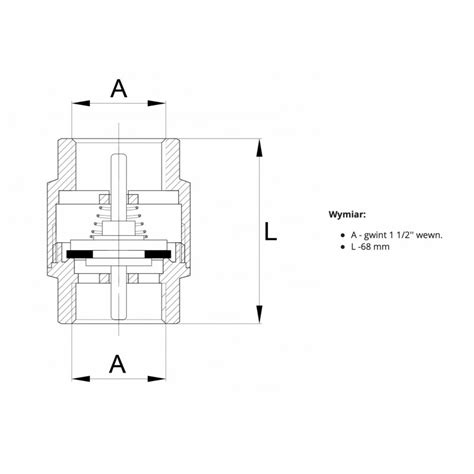

Na tylnym rozdzielaczu, przy każdej sekcji, znajdują się również zawory przeciążeniowe, często mocowane na klucz 27 ze śrubami kontrującymi na klucz 22. Są one umiejscowione pośrodku, na dole i górze każdej sekcji. W ich wnętrzu znajdują się sprężynka i niewielki zaworek. Należy sprawdzić ich stan wizualny po rozkręceniu. Ponadto, wodzik (suwak) w rozdzielaczu również może wpływać na pracę hydrauliki.
Inne Czynniki Wpływające na Działanie Hydrauliki
Oprócz samych zaworów, na prawidłowe funkcjonowanie układu hydraulicznego wpływają również inne elementy i parametry:
- Lepkość oleju hydraulicznego: Stosowanie oleju o odpowiedniej lepkości, zgodnej z zaleceniami producenta, jest fundamentalne. Niewłaściwy olej może prowadzić do nieprawidłowego działania układu, zwiększonego zużycia i spadku wydajności.
- Filtr hydrauliczny: Zanieczyszczony filtr hydrauliczny ogranicza przepływ oleju, co bezpośrednio wpływa na ciśnienie i siłę roboczą. Regularna wymiana filtra jest niezbędna.
- Stan oleju hydraulicznego: Zanieczyszczony olej jest najczęstszą przyczyną awarii zaworów i innych komponentów hydraulicznych. Regularne badanie i wymiana oleju na świeży są kluczowe dla długowieczności systemu.
- Przycisk odcinający hydraulikę: Jak wspomniano, wciśnięty przycisk odcinający może powodować syczenie i przelewanie oleju, co wskazuje na nieprawidłowe działanie lub blokadę.
Demontaż siłownika łapy JCB 3CX
Podsumowanie
Diagnozowanie problemów z hydrauliką w JCB 3CX wymaga systematycznego podejścia. Odpowiednie zawory, takie jak główny zawór bezpieczeństwa (MRV) oraz zawory przeciążeniowe, są często źródłem problemów z osłabioną siłą roboczą czy niepokojącymi dźwiękami. Zawsze należy pamiętać o zasadach bezpieczeństwa podczas pracy z układem hydraulicznym pod wysokim ciśnieniem. W przypadku wątpliwości lub potrzeby potwierdzenia diagnozy, aby uniknąć kosztownego przestoju, zawsze warto skonsultować się z doświadczonym mechanikiem lub dostawcą części zamiennych.
