Koparko-ładowarki JCB od lat cieszą się uznaniem wśród operatorów i są kluczowym elementem na rynku maszyn budowlanych. Firma JCB, która w 1953 roku stworzyła pierwszy prototyp takiej maszyny, jest obecnie największym producentem koparko-ładowarek na świecie. Niemal połowa wszystkich sprzedawanych maszyn tego typu to właśnie sprzęt marki JCB. Wśród wielu modeli, seria CX, produkowana do dziś, oferuje maszyny o zróżnicowanych parametrach i wielkości, idealnie dostosowane do potrzeb klientów.
Jednostka Napędowa JCB 3D-4: Charakterystyka i Ewolucja
Brat kupił koparko-ładowarkę JCB 3D-4, a jej rocznik jest trudny do określenia bez dostępu do źródeł informacji. Pytanie o silnik w JCB 3D-4 jest istotne, ponieważ JCB przeszło z silników Perkinsa na własne jednostki. W 2005 roku dostępne były obie wersje silników, a od 2006 roku JCB stosowało już tylko własne silniki. Stare Perkinsy miały swoje "widzimisię" - jedne paliły bez żadnego wspomagania nawet przy -20°C, inne przy +10°C potrzebowały kilkuminutowego grzania płomieniówką. Koszty serwisu silników JCB są wyższe, gdyż części do silnika JCB są głównie oryginalne, podczas gdy do Perkinsa jest duży wybór zamienników. Ponadto, silniki JCB mają napęd pompy wtryskowej na kole zamachowym, co oznacza trudniejszy i kosztowniejszy serwis.
Jednostką napędzającą prezentowaną koparko-ładowarkę jest turbodoładowany silnik JCB 448 o pojemności 4,8 l i mocy 109 KM oraz z maksymalnym momentem obrotowym 516 Nm uzyskiwanym przy 1450 obr./min. Układ napędowy wyposażony jest w katalizator oksydacyjny DOC, system selektywnej redukcji katalitycznej SCR oraz filtr cząstek stałych DPF i spełnia wymagania europejskiej normy emisji spalin Stage V.

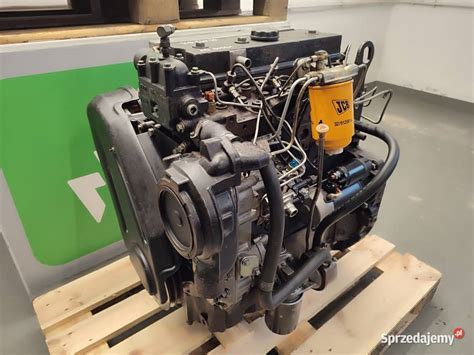

Porównanie Silników JCB i Perkins
W starszych modelach, takich jak ładowarka z wolnossącym Perkinsem, zauważalne są różnice w eksploatacji. W nowszej ładowarce z silnikiem JCB 130 KM zdarza się, że silnik zgaśnie, jeśli gaz zostanie zbyt wcześnie zwolniony przy nabieraniu, co powoduje spadek obrotów poniżej krytycznego poziomu. Koszty utrzymania również się różnią - w JCB dwa filtry kosztują prawie 300 zł, podczas gdy w Perkinsie jeden kosztuje kilkanaście. Warto zwrócić uwagę, że silniki Perkinsów miały różne oznaczenia, takie jak RG, AK, które wskazywały na specyfikę danego silnika. Przykładowo, jeśli maszyna z 2004 roku o oznaczeniu RG była przeznaczona na rynek angielski, mogła mieć inne rozwiązania.
Układ Napędowy i Skrzynia Biegów
Za sprawne przenoszenie napędu odpowiada skrzynia biegów typu Autoshift, z 6 biegami w przód i 4 w tył. Wybór kierunku jazdy odbywa się za pomocą elektrycznego przełącznika w kolumnie kierownicy. Skrzynia biegów, dzięki funkcji ECO Road z funkcją TorqueLock, skraca czas przejazdu drogowego nawet o 25%, oszczędzając tym samym czas i paliwo. Maksymalna prędkość jazdy wynosi 42 km/h.
Układ jezdny koparko-ładowarki jest wytrzymały i umożliwia stabilną pracę. Mosty wyposażone zostały w zwolnice z przekładnią planetarną z proporcjonalnym rozdziałem momentu obrotowego, kąt przechyłu osi przedniej to 16°. Układ kierowniczy wspomagany hydraulicznie (hydrostatycznie) daje również możliwość awaryjnego sterowania maszyną, do tego dostępne są 3 tryby skrętu kół. Zewnętrzna średnica zawracania bez hamowania wynosi 9,1 m.
Problemy z Układem Napędowym w JCB 3D-4
W przypadku JCB 3D-4, zdiagnozowano problemy z napędem. Na początku po odpaleniu maszyna wcale nie chce jechać, ale po chwili, gdy się trochę rozgrzeje, zaczyna ruszać na wyższych obrotach, lecz nadal bez siły. Jedną z przyczyn może być uszkodzony rewers lub pompa, albo jedno i drugie. Zmierzone ciśnienie oleju w miejscu pomiarowym wskazywało 8 bar, lecz po chwili spadało do 6 bar. W miejscu połączenia pompy jazdy ze sprzęgłem widoczne było cieknące, co wskazuje na uszkodzony simering. W obudowie było sporo oleju. Zaleca się wymianę pakietu tarczek i przekładek, o-ringów i uszczelek PTFE, a także pompy transmisji.
Ważne jest, aby użyć odpowiedniego oleju do rewersu - sugerowany to ATF II Dexron w ilości 12-13 litrów. Grubość nowych tarczek jest kluczowa dla prawidłowego działania skrzyni. Brak oleju w skrzyni również może być przyczyną problemów, ponieważ miarka może się maczać, ale ilość oleju jest niewystarczająca do jazdy. Jeśli maszyna jedzie, ale cały czas ciągnie po przełączeniu rewersu w przód lub tył, oznacza to brak sprzęgła, co również wskazuje na konieczność wyjęcia skrzyni i jej naprawy.
Podstawą jest zmierzenie ciśnienia oleju i sprawdzenie sprzęgła hydrokinetycznego, które mogło ulec uszkodzeniu. Diagnostyka elektroniki, hydrauliki siłowej i silników diesla jest kluczowa w przypadku tego typu problemów.
Układ Hydrauliczny i Jego Funkcje
Innowacyjny i wydajny układ hydrauliczny koparki zasila pompa wielotłoczkowa, zapewniająca przepływ maksymalny w obwodzie 165 l/min, przy ciśnieniu roboczym 251 barów. Takie rozwiązanie pozwala na utrzymanie niższych prędkości obrotowych silnika bez negatywnego wpływu na wydajność jego pracy. Funkcja ECO Dig gwarantuje oszczędność paliwa w trakcie kopania do 15%, mniejsze zużycie komponentów, a do tego zmniejszenie emisji spalin i generowanego hałasu.
W ramach systemu ECO Load dostępna jest z kolei możliwość odłączania napędu hydraulicznego układu napędowego i skierowanie całej mocy do układu roboczego, co także zwiększa wydajność pracy. Do tego są jeszcze bardzo przydatne funkcje: Return to Dig (RTD) dla automatycznego ustawienia łyżki w pozycji kopania oraz Limited Slip Differential (LSD) ograniczająca poślizg układu różnicowego i zwiększająca możliwości trakcyjne w trudnych warunkach terenowych.
Jak działa hydrauliczna maszyna | Handok hydrauliczny | #JCB ki khudai | #EMI
Komfort Kabiny i Systemy Telematyki
Kabina operatora jest zgodna ze standardami ROPS/FOPS. Posiada większe lusterka zewnętrzne, uchylne szyby boczne, wycieraczki na tylnej i przedniej szybie, a także 4 lampy ostrzegawcze LED, umieszczone na dachu maszyny. We wnętrzu znajdziemy w pełni regulowane siedzenie wyposażone w pas bezpieczeństwa, klimatyzację, 7-calowy boczny wyświetlacz, nowy przedni wyświetlacz, fabryczne radio z BlueTooth, zamykany na klucz schowek oraz immobiliser.
Poziom hałasu na stanowisku operatora wynosi 75 dB, a dobrą izolację od drgań zapewniają gumowe podkładki pod stabilizatory. Maszyny JCB są wyposażone również w firmowy system telematyki LiveLink, który pozwala na pełniejsze wykorzystywanie ich możliwości poprzez bieżący monitoring poziomu spalania i czasu pracy w różnych trybach oraz prowadzenie stałej diagnostyki.
Porównanie Modeli: JCB 3CX i JCB 4CX
JCB oferuje szeroką gamę koparko-ładowarek, dostosowanych do różnych potrzeb. Wybór odpowiedniej maszyny zależy od specyfiki wykonywanych prac, terenu oraz oczekiwanej wydajności. Poniżej przedstawiono porównanie popularnych modeli.
JCB 3CX: Wszechstronność i Ekonomia
JCB 3CX to jeden z najpopularniejszych modeli na rynku, charakteryzujący się wszechstronnością i niezawodnością. Jest często wybierana ze względu na swoją efektywność, zwrotność i stosunkowo niskie koszty eksploatacji. Model ten występuje w różnych wersjach wyposażenia, takich jak JCB 3CX Plus, JCB 3CX Contractor oraz JCB 3CX Super. Aktualna cena nowej koparko-ładowarki JCB 3CX na rynku polskim to około 155 000 PLN netto za standardową wersję wyposażoną w moc silnika około 68,6 kW. Model ten jest oferowany z różnym osprzętem, m.in. łychką otwieraną, kopiącą oraz skarpową, co zwiększa jego funkcjonalność.
JCB 3CX wyróżnia się kompaktową konstrukcją, dużą zwrotnością oraz efektywnością kosztową. Dzięki różnym wersjom wyposażenia, można ją dostosować do wielu zastosowań na placach budowy o różnej wielkości, co czyni ją ekonomicznym rozwiązaniem. 3CX sprawdzi się tam, gdzie liczy się precyzja i niskie koszty eksploatacji.
JCB 4CX: Moc i Wydajność w Trudnych Warunkach
JCB 4CX to większa i mocniejsza koparko-ładowarka od modelu 3CX. Charakteryzuje się napędem na cztery koła, co zapewnia lepszą trakcję w trudnym terenie. JCB 4CX oferuje większą siłę kopania i udźwig, co sprawia, że jest idealna do bardziej wymagających zadań budowlanych. Model 4CX zawsze był wyposażany w mocniejsze jednostki napędowe niż standardowy 3CX. Podobnie jak w mniejszym modelu, do około 2005 roku były to silniki Perkins, a później zastąpiła je własna, mocniejsza konstrukcja JCB Dieselmax/EcoMax. Cena modelu JCB 4CX jest wyższa ze względu na większą moc i zaawansowanie konstrukcyjne - standardowa oferta zawiera silnik o mocy około 81 kW i udźwig większy niż w 3CX. Można szacować koszt w granicach około 120 000 - 150 000 zł netto, w zależności od konfiguracji i pojemności łyżki (do 1,2 m³).
Najważniejszą i natychmiast rozpoznawalną cechą modelu 4CX są cztery równe, duże koła. Napęd 4x4 w modelu 4CX zapewnia lepszą przyczepność i stabilność na nierównym, miękkim lub śliskim podłożu. Umożliwia to pracę w warunkach, gdzie inne maszyny mogą mieć trudności, a także zwiększa bezpieczeństwo i precyzję podczas wykonywania ciężkich robót ziemnych. 4CX jest idealna do dużych, ciężkich zadań i pracy w trudnych warunkach.
Kluczowe Różnice i Wybór
Główna różnica między JCB 3CX i JCB 4CX to wielkość i moc. 4CX jest większa i mocniejsza, co przekłada się na większą wydajność w trudnych warunkach. 3CX jest bardziej zwrotna i ekonomiczna. Przy wyborze między tymi modelami należy wziąć pod uwagę specyfikę wykonywanych prac i budżet. Nie zawsze większy model oznacza lepszy wybór - JCB 3CX może być znacznie bardziej ekonomiczna w codziennym użytkowaniu.

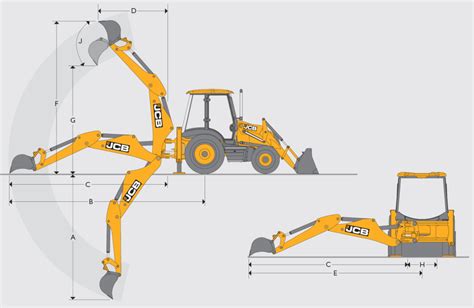

| Parametr | JCB 2CX | JCB 3CX | JCB 4CX |
|---|---|---|---|
| Moc silnika | ok. 55-75 kW | ok. 55-81 kW (zależnie od wersji) | ok. 81-109 kW |
| Masa robocza | około 5-6,5 ton | około 7,3-7,6 ton | około 8,1-8,6 ton |
| Głębokość kopania | ok. 3-4 m | ok. 4-4,3 m | b.d. |
Nowoczesne Technologie w JCB 4CX
Pod symbolem JCB 4CX kryje się jeden z najpopularniejszych modeli koparki na świecie. Sprzęt ten zapewnia mobilność i uniwersalność. W tym modelu koparko-ładowarki zastosowano silnik JCB EcoMAX nie wymagający systemu oczyszczania gazów spalinowych a także wysokiej klasy olejów odpornych na wysoką temperaturę. Nie jest konieczne także używanie AdBlue, co znacznie obniża koszty eksploatacji.
Silnik EcoMAX osiąga wysokie parametry mocy 81 kW (109KM) i momentu obrotowego już od 1200 obr./min, a co za tym idzie, zużywa mniej paliwa do współpracy układu hydraulicznego i napędowego. Sześciobiegowa skrzynia w połączeniu z systemem Torquelock montowane standardowo w modelach Powershift obniżają zużycie paliwa nawet o 25% i czas przejazdu po drogach do 10%. Komfort operatorowi zapewnia niski poziom hałasu w czasie pracy.
Na wyposażeniu koparki jest podgrzewana szyba, podgrzewane lusterka oraz system automatycznego ogrzewania pracujący niezależnie od silnika głównego, podnoszą komfort pracy tym sprzętem. Kabina posiada klimatyzację, a nawet klimatyzowany schowek na jedzenie i co najważniejsze jest bardzo funkcjonalnie skonstruowana. System SmoothRide JCB minimalizuje przechyły w czasie jazdy. Wspomaganie hamulców oraz system Powerslide umożliwiają szybko i bezpiecznie zmienić położenie koparki. System LSD ograniczający poślizg kół zapobiega nadmiernemu zużyciu opon.
Jasna, przejrzysta i czytelna deska rozdzielcza oraz ergonomiczne, montowane w siedzeniu elementy sterujące ułatwiają pracę operatora. Bezpieczeństwo pracy zapewniają takie elementy jak: system ostrzegania o pozycji stabilizatora podczas ruchu, duże antypoślizgowe stopnie, skrzynka narzędziowa, opony zabezpieczone przed przebiciem płynem. Łatwy serwis - system CANBUS informuje o niezbędnych przeglądach, maszyny projektowane są w taki sposób aby ograniczyć liczbę punktów wymagających serwisowania, a monitor w kabinie informuje operatora o wszelkich procesach zachodzących w koparce.
