Podłączenie Alternatora w Koparkach JCB

Zrozumienie Problemu: Nieprawidłowe Podłączenie Alternatora

Prawidłowe podłączenie alternatora to czynność, która może wydawać się skomplikowana, lecz w rzeczywistości opiera się na kilku uniwersalnych zasadach. Często jednak, szczególnie w starszych maszynach lub tych po licznych modyfikacjach, napotykamy na wyzwania. Zdarza się, że przewody wchodzące do alternatora są pocięte i poizolowane, co prowadzi do częstego pojawiania się alarmu alternatora. Taka sytuacja wymaga interwencji i dokładnego sprawdzenia całej instalacji.

Podstawy Działania Alternatora i Jego Podłączenia

Alternator jest kluczowym elementem układu elektrycznego pojazdu, odpowiadającym za generowanie prądu i ładowanie akumulatora. Zrozumienie jego zacisków jest fundamentalne dla prawidłowego podłączenia.

Uniwersalne Zasady Podłączania Przewodów

W większości rozwiązań do alternatora dochodzą trzy przewody:

• Plus (prąd wyjściowy): To najgrubszy czerwony przewód, podłączony bezpośrednio z akumulatorem, czasem przez rozrusznik lub wyłącznik główny. Podłącza się go do zacisku oznaczonego jako „+” lub „B+”.
• Kontrolka (wzbudzenie): Przewód od kontrolki ładowania, który przy przekręconym kluczyku (bez uruchamiania silnika) powoduje zapalenie się lampki ładowania. Podłącza się go do zacisku „D+” lub „L”. Prąd płynący przez żarówkę kontrolki jest potrzebny do zainicjowania procesu ładowania; bez niej alternator może nie zacząć pracować.
• Obrotomierz: Ten przewód podłącza się do zacisku „W”.

Gruby przewód łączący zacisk B+ z akumulatorem (lub rozrusznikiem) musi mieć odpowiedni przekrój, zależny od maksymalnej wydajności prądowej alternatora. Dla alternatorów 55-70 A bezpiecznym minimum jest przewód o przekroju 10-16 mm².

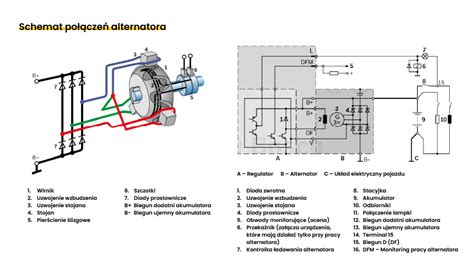

Znaczenie Zacisków Alternatora

Tył alternatora może wydawać się zbiorem losowych śrub i wtyczek, jednak każde z tych złączy ma swoją precyzyjnie określoną funkcję, a ich oznaczenia są w dużej mierze znormalizowane.

Zacisk B+ (Plus, Wyjście prądu ładowania)

To najważniejsze i największe złącze na alternatorze. Zacisk B+ łączy się grubym, czerwonym przewodem bezpośrednio z dodatnią klemą akumulatora. Alternator o mocy 90 A może generować prąd o natężeniu dochodzącym do 90 amperów. Zgodnie z prawem Ohma, zbyt cienki przewód stawiałby duży opór, co prowadziłoby do jego nagrzewania się, spadku napięcia ładowania i w skrajnych przypadkach nawet do pożaru.

Zacisk D+ (Wzbudzenie, Kontrolka ładowania)

To mniejsze złącze, zazwyczaj w postaci śrubki M5 lub konektora wsuwki, jest sercem układu kontroli ładowania. Aby alternator zaczął produkować prąd, jego wirnik (elektromagnes) musi zostać wstępnie namagnesowany. Kontrolka na desce rozdzielczej jest wpięta między plus po stacyjce a zacisk D+. Gdy silnik nie pracuje, na D+ panuje masa (przez uzwojenia wirnika), więc prąd płynie i żarówka świeci. Gdy alternator zacznie pracować i produkować prąd, na zacisku D+ pojawia się napięcie o wartości zbliżonej do napięcia akumulatora, co powoduje zgaśnięcie kontrolki.

Zacisk W (Obrotomierz, Sygnał impulsowy)

To wyjście sygnału impulsowego, pobieranego bezpośrednio z jednej z faz uzwojenia stojana przed wyprostowaniem. Jest wykorzystywane do podłączenia obrotomierza lub licznika motogodzin.

Zacisk S (Sense, Pomiar napięcia)

To zacisk pomiarowy, podłączany cienkim przewodem bezpośrednio do klemy plusowej akumulatora. Dzięki temu regulator napięcia „widzi” faktyczne napięcie na akumulatorze, a nie napięcie na wyjściu B+ alternatora. Pozwala to na skompensowanie ewentualnych spadków napięcia na głównym przewodzie prądowym i jeszcze dokładniejszą regulację ładowania.

Zacisk IG (Ignition, Zasilanie po stacyjce)

W niektórych alternatorach zacisk IG (Ignition) służy do podania napięcia zasilającego po przekręceniu kluczyka w stacyjce, co jest niezbędne do aktywacji regulatora napięcia i rozpoczęcia wzbudzenia. Jest to alternatywny lub dodatkowy sposób wzbudzenia w stosunku do zacisku D+ z kontrolką.

Przygotowanie do Pracy z Alternatorem

Zanim chwycisz za klucze, poświęć chwilę na odpowiednie przygotowanie. W pracy z instalacją elektryczną pojazdu pośpiech jest najgorszym doradcą.

Narzędzia i Środki Ostrożności

Upewnij się, że masz pod ręką wszystko, czego potrzebujesz:

• Multimetr cyfrowy: Absolutna podstawa. Bez niego praca jest jak błądzenie po omacku.
• Szczotka druciana: Do oczyszczenia klem akumulatora, punktów masowych i styków elektrycznych.
• Odpowiednie klucze, grzechotki, przedłużki.
• Latarka (czołówka) i rękawice ochronne.

Bezpieczeństwo Przede Wszystkim: Odłączanie Akumulatora

Akumulator samochodowy, mimo niskiego napięcia (12 V), jest w stanie dostarczyć prąd o ogromnym natężeniu (kilkaset amperów). Zwarcie może spowodować stopienie narzędzi, pożar, a nawet eksplozję akumulatora. Odłączanie akumulatora to najważniejszy krok. Zawsze zaczynaj od odłączenia klemy ujemnej (czarnej, oznaczonej „-„), a dopiero potem dodatniej (+).

Po zakończeniu pracy, podłączając akumulator, zawsze najpierw zakładaj klemę dodatnią (+), a dopiero potem ujemną (-).

Proces Wymiany i Podłączania Alternatora

Wymiana alternatora w koparce, choć może wydawać się skomplikowana, nie jest trudnym procesem, jeśli przestrzega się odpowiednich kroków.

Demontaż Starego Alternatora

1. Zgaś silnik i odłącz akumulator: Odczekaj kilka minut, aby układ elektryczny się schłodził. Najpierw odłącz przewód ujemny (czarny kabel) od akumulatora, a następnie dodatni. Upewnij się, że przewody nie mają kontaktu z żadnymi metalowymi elementami.
2. Lokalizacja alternatora: W większości koparek alternator znajduje się z przodu lub z boku silnika, choć dokładne umiejscowienie może się różnić.
3. Demontaż: Odkręć śruby mocujące przewody elektryczne do alternatora lub rozłącz złączki. Przetnij opaski zaciskowe, aby uwolnić przewody. Wyreguluj napięcie paska osprzętu i zdejmij go z koła pasowego alternatora. Po odkręceniu śrub i usunięciu paska klinowego, alternator powinien być gotowy do usunięcia.

Montaż Nowego Alternatora

1. Instalacja nowego alternatora: Umieść nowy alternator w miejscu poprzedniego i przykręć śruby mocujące, ale jeszcze ich nie dokręcaj do końca.
2. Montaż paska klinowego: Jeśli stary pasek klinowy jest zużyty, załóż nowy pasek na alternator i na pozostałe koła pasowe. Zwróć uwagę, czy pasek znajduje się prawidłowo na kole pasowym.
3. Naciągnij pasek: Używając dźwigni (np. długiego klucza lub łomu) w przeznaczonym do tego miejscu na obudowie alternatora, odciągnij go, napinając pasek. Prawidłowy naciąg jest kluczowy.
4. Dokręć śruby mocujące: Dokręć śruby mocujące, trzymając alternator w napiętej pozycji.

Podłączanie Przewodów Elektrycznych

To kulminacyjny moment operacji. Sprawdź dwa razy, podłącz raz: Przed podłączeniem przewodów do nowego alternatora, upewnij się, że prawidłowo zidentyfikowałeś wszystkie zaciski.

1. Podłącz główny przewód prądowy: Weź gruby, czerwony przewód i przykręć jego końcówkę oczkową do zacisku B+ na alternatorze. Dokręć nakrętkę solidnie, ale z wyczuciem, aby nie zerwać gwintu.
2. Podłącz przewód wzbudzenia/kontrolki: Zlokalizuj cieńszy przewód, który prowadzi do kontrolki ładowania na desce rozdzielczej. Podłącz go do zacisku D+. Jeśli zacisk jest na śrubkę, użyj odpowiedniego konektora oczkowego.
3. Sprawdź połączenie masowe: Alternator jest masowany przez swoją metalową obudowę, która styka się z metalowym blokiem silnika. Upewnij się, że powierzchnie styku są czyste i wolne od farby czy rdzy.
4. Podłącz ewentualne dodatkowe przewody: Jeśli Twój alternator ma wyjście W, podłącz do niego przewód idący do obrotomierza. W przypadku innych oznaczeń lub większej ilości kabli, konieczne może być dodatkowe sprawdzenie specyfikacji producenta.

Po zamontowaniu alternatora przejdź do ponownego podłączenia akumulatora. Najpierw podłącz przewód dodatni (+) do akumulatora, a następnie ujemny (-). Sprawdź, czy przewody są prawidłowo zamocowane i odpowiednio zabezpieczone oraz czy nie mają żadnych uszkodzeń ani oznak luzu.

Testowanie i Diagnostyka Po Podłączeniu

Po zakończeniu podłączania należy dokładnie sprawdzić wszystkie połączenia i wykonać testy.

Weryfikacja Działania Układu Ładowania

1. Podłącz akumulator.
2. Test kontrolki ładowania: Przekręć kluczyk w stacyjce do pozycji zapłonu (bez uruchamiania silnika). Kontrolka ładowania (czerwona ikonka akumulatora) powinna się zaświecić.
3. Uruchom silnik. Obserwuj kontrolkę ładowania. Powinna zgasnąć po uruchomieniu silnika.

Pomiar Napięcia Ładowania Multimetrem

Weź multimetr, ustaw go na zakres pomiaru napięcia stałego (DCV 20V). Przyłóż czerwoną sondę do dodatniej klemy akumulatora, a czarną do ujemnej. Najprościej jest użyć multimetru:

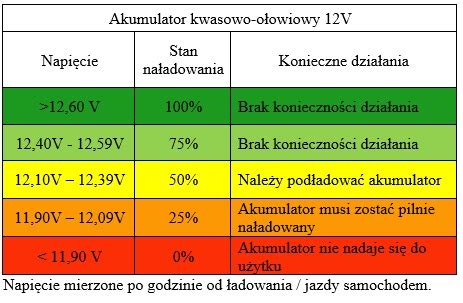

• Przy wyłączonym silniku napięcie na akumulatorze powinno wynosić ok. 12,4-12,8 V.
• Na wolnych obrotach, po uruchomieniu silnika, napięcie powinno wynosić co najmniej 13,8 V.
• Po zwiększeniu obrotów do ok. 2000 obr/min, napięcie powinno ustabilizować się na poziomie 14,0 V - 14,5 V.

Jeśli multimetr pokazuje prawidłowe napięcie, oznacza to, że alternator pracuje poprawnie i ładuje akumulator.

Najczęstsze Problemy i Rozwiązywanie Awarii

Nawet przy największej staranności czasem coś idzie nie tak. Rozpoznanie objawów i podjęcie odpowiednich działań jest kluczowe.

Kontrolka Ładowania Nie Gaśnie Po Uruchomieniu Silnika

To klasyczny objaw problemu z ładowaniem. Może to oznaczać kilka rzeczy:

• Ślizgający się pasek klinowy: Sprawdź jego naciąg.
• Brak wzbudzenia: Upewnij się, że przewód do zacisku D+ jest prawidłowo podłączony i nie jest uszkodzony.
• Uszkodzony alternator lub regulator napięcia: Nawet nowa część może być wadliwa.
• Słabe połączenie masowe: Sprawdź, czy mocowania alternatora są czyste i mocno dokręcone.

Kontrolka Gaśnie, Ale Brak Ładowania Akumulatora

Kontrolka gaśnie, ale multimetr pokazuje napięcie na poziomie akumulatora (ok. 12,5 V), które nie rośnie po dodaniu gazu. Może to wskazywać na:

• Uszkodzony główny przewód B+: Przewód może być wewnętrznie skorodowany lub złamany, mimo że z zewnątrz wygląda dobrze. Sprawdź napięcie bezpośrednio na śrubie B+ na alternatorze.
• Uszkodzony mostek prostowniczy: Alternator produkuje prąd przemienny, który jest prostowany przez mostek diodowy. Uszkodzenie mostka skutkuje brakiem prądu stałego do ładowania.
• Uszkodzony regulator napięcia: Regulator mógł się zawiesić lub uszkodzić. To on decyduje, jakie napięcie ma być na wyjściu. Jeśli zawiedzie, ładowania nie będzie lub (co gorsza) napięcie będzie zbyt wysokie, co może „zagotować” akumulator i uszkodzić elektronikę.

Specyficzne Wyzwania: Alternator w JCB 525-58

Koparki, zwłaszcza te starsze, takie jak JCB 525-58 z początku lat 90., często mają za sobą historię "modyfikacji" instalacji elektrycznej, co może prowadzić do nietypowych problemów.

Analiza Niestandardowych Modyfikacji Instalacji

W przypadku JCB 525-58, opisywane problemy, takie jak wypalony kabel do akumulatora przy alternatorze i terminal alternatora po "pożyczaniu" prądu z ciężarówki 24V, wskazują na poważne uszkodzenia spowodowane przepięciem. Wymiana rozrusznika również świadczy o rozległości problemu.

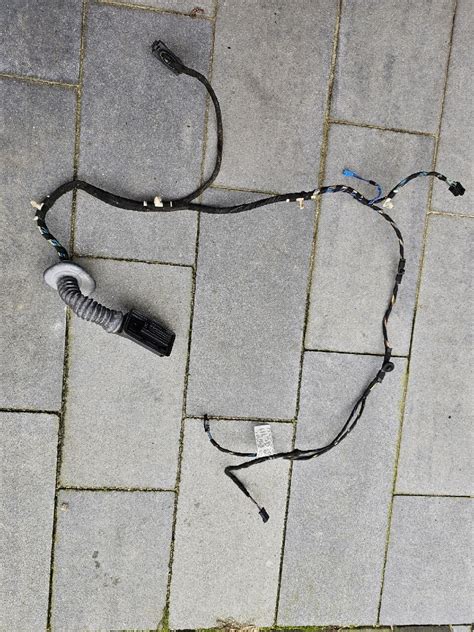

Często w takich maszynach instalacja na kostkach wygląda na "masakryczną", a brak dokładnego oznaczenia dolnych podłączeń alternatora (B+, D+, W) utrudnia prawidłowe podłączenie.

Problem z Gaszeniem Pojazdu i Podłączenie Pompy Paliwa

Szczególnie problematyczna jest sytuacja, gdy pojazd nie gaśnie z kluczyka, pomimo prawidłowego ładowania (np. 14,6V), a odłączenie czarnego kabla z alternatora pozwala na zgaszenie pojazdu, lecz uniemożliwia ładowanie. To sugeruje, że czarny kabel (który w typowych instalacjach jest masą) w tej konkretnej modyfikacji koparki został wpięty w obwód sterujący pracą silnika, prawdopodobnie poprzez zasilanie pompki paliwa.

Opis podłączenia czarnego kabla: idzie on do małej pompki wspomagającej główną pompę paliwa (dołożonej po problemach z paleniem), która po przekręceniu stacyjki zaczyna działać. Z pompki kabel ten jest złączony z kablem, który idzie do głównej pompy, a stamtąd do stacyjki, gdzie łączy się z oryginalnym żółtym kablem. Taka modyfikacja może powodować, że alternator, poprzez swój obwód wzbudzenia lub stały plus, podtrzymuje zasilanie obwodów po wyłączeniu kluczyka, uniemożliwiając zgaszenie silnika.

W typowej instalacji Normalnie od alternatora wychodzą trzy przewody: jeden Plus (B+), drugi wzbudzenie (D+/L) i trzeci na kontrolkę (lub obrotomierz W). Jeśli w tej koparce są tylko trzy kable, należy dokładnie zidentyfikować ich funkcje. Gruby czerwony przewód to zazwyczaj stały plus (do B+). Te dwa cienkie trzeba obadać, używając żarówki 5W, aby sprawdzić stany napięciowe - jeden może być kontrolką, drugi obrotomierzem. Brak przewodu do śrubki z literką W u góry może oznaczać, że alternator nie ruszy z ładowaniem lub obrotomierz/licznik motogodzin nie będzie działać.

Podłączenie Licznika Motogodzin (Zaciski 5 i 8)

W koparce JCB użytkownicy często napotykają problemy z licznikiem motogodzin, wynikające z uszkodzenia tasiemki lub nieprawidłowego podłączenia. Zaciski 5 i 8 w panelu licznika są często podłączone do alternatora, skąd pochodzą impulsy pomiarowe dla obrotów silnika. Impulsy te są generowane z jednej fazy uzwojenia alternatora i mają charakter napięcia AC, którego częstotliwość zależy od obrotów wirnika. Prawidłowe podłączenie tych impulsów (zazwyczaj do zacisku W alternatora) jest kluczowe dla działania licznika.

Samodzielne podłączenie alternatora to zadanie, które daje ogromną satysfakcję i pozwala lepiej zrozumieć, jak działa Twój pojazd. Kluczem do sukcesu jest cierpliwość, dbałość o szczegóły i bezwzględne przestrzeganie zasad bezpieczeństwa. Pamiętaj, że dobrze działający układ ładowania to gwarancja niezawodności i spokoju na drodze.
