Opadanie Siłowników Hydraulicznych w Maszynach Roboczych: Przyczyny, Diagnostyka i Naprawa

Problem opadających siłowników hydraulicznych jest powszechnym zjawiskiem w maszynach roboczych, takich jak koparki, ładowarki czy koparko-ładowarki. Skutkuje on samoczynnym obniżaniem się osprzętu, np. ramienia, łyżki czy podpór, nawet gdy dźwignie sterujące znajdują się w pozycji neutralnej. Sytuacja ta może prowadzić do spadku wydajności pracy, a w skrajnych przypadkach stanowić poważne zagrożenie dla bezpieczeństwa operatora i osób znajdujących się w pobliżu maszyny.

Objawy Nieszczelności Hydrauliki

Rozpoznanie problemu nieszczelności hydrauliki jest kluczowe dla szybkiej interwencji. Do najczęściej zgłaszanych objawów należą:

• Samoczynne opadanie osprzętu: Łyżka, ramię lub wysięgnik opadają samoistnie po ustawieniu dźwigni w pozycji neutralnej.
• Zmniejszona wydajność: Wolniejsza praca układu pod obciążeniem.
• Wzrost temperatury oleju: Ciepły olej hydrauliczny już po krótkiej pracy.

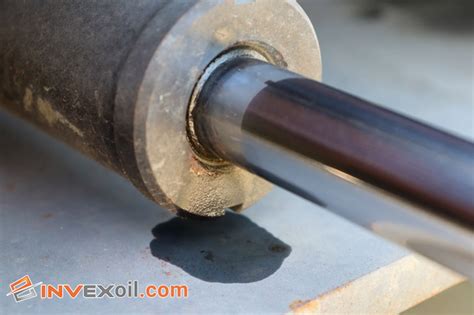

• "Pocenie się" siłowników: Widoczne, choć niewielkie wycieki oleju z siłownika.

Warto zaznaczyć, że żadna maszyna nie będzie trzymać pozycji idealnie w nieskończoność. Powolne opadanie o kilka milimetrów na minutę w starszej maszynie może być naturalnym zużyciem uszczelnień. Natomiast gwałtowne opadanie osprzętu to sygnał poważnej awarii, często zaworu przytrzymującego, co wymaga natychmiastowego zatrzymania maszyny i naprawy.

Główne Przyczyny Opadania Siłowników

W hydraulice maszyny budowlanej obowiązuje prosta zasada: jeśli olej może gdzieś przepływać, to przepływa. Zadaniem zaworów i uszczelnień jest blokowanie tego przepływu tam, gdzie nie jest potrzebny. Opadanie siłowników jest najczęściej spowodowane jednym z czterech głównych problemów:

Uszkodzone Uszczelnienia w Siłowniku

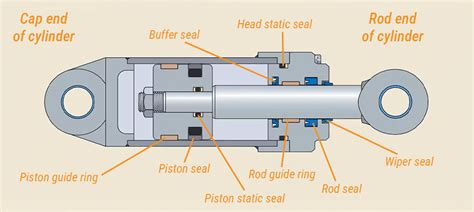

Uszczelnienia siłowników, zarówno tłokowe (piston seals, np. typu U-cup), jak i tłoczyskowe (rod seals + wiper seal), są odpowiedzialne za utrzymanie ciśnienia i zapobieganie wyciekom oleju hydraulicznego z układu. Ich zużycie jest jedną z najczęstszych przyczyn awarii. Wewnętrzny przeciek to zużycie uszczelnień tłoka, gdzie olej z komory pod ciśnieniem przepływa obok tłoka do komory po drugiej stronie. Wyciek zewnętrzny może być spowodowany uszkodzeniem uszczelnień tłoczyska, korozją cylindra lub nadmiernym ciśnieniem. Jeśli rysy na cylindrze są duże, zniszczą uszczelnienie. Uszczelka wycieraka (wiper seal) również ma znaczenie dla żywotności całego siłownika.

Usterki Zaworów Hydraulicznych

Na obwodach podnoszących (wysięgnik, ramię, łyżka) w koparkach, ładowarkach i żurawiach montuje się zawory przytrzymujące (pilot-operated check valve lub counterbalance valve). Zawór typu pilot-operated check valve jest w zasadzie bezprzeciekowy, dopuszczając wartości rzędu jednej kropli na minutę. Counterbalance valve dopuszcza do trzech kropli na minutę. Gwałtowne opadanie łyżki to najczęściej efekt pękniętej sprężyny albo zablokowanego grzybka w pozycji otwartej. Uszkodzone zawory przelewowe na rozdzielaczu również mogą być przyczyną problemu.

Zużycie Rozdzielacza Hydraulicznego

Rozdzielacz z suwakami kieruje olej do odpowiednich siłowników. Każdy suwak pracuje w precyzyjnie obrobionym otworze, z tolerancjami rzędu mikronów. Gdy dostaną się tam zanieczyszczenia, rysuje się zarówno suwak, jak i gniazdo, prowadząc do wewnętrznych przecieków i utraty ciśnienia.

Wewnętrzny Przeciek Pompy Hydraulicznej

Pompy hydrauliczne w maszynach budowlanych (najczęściej osiowe pompy tłokowe) zużywają się od środka - płytka prowadząca, tłoczki, zawór rozrządu. Wewnętrzny przeciek pompy głównej skutkuje spadkiem wydajności i niedostatecznym ciśnieniem w układzie.

Inne Czynniki

• Uszkodzenia mechaniczne: Tłoczysko jest narażone na duże obciążenia mechaniczne, co może prowadzić do jego wygięcia, zarysowania lub nawet pęknięcia.
• Korozja: Maszyny budowlane często pracują w trudnych warunkach (wilgoć, błoto). W efekcie metalowe elementy siłownika mogą ulec korozji.
• Zatarcie: Niewłaściwe smarowanie lub zanieczyszczenia mogą doprowadzić do zatarcia siłownika.
• Luzy na sworzniach: Luzy na sworzniach teleskopu lub innych elementach mogą potęgować problem.
• Niewłaściwa eksploatacja: Często przyczyną awarii jest niewłaściwa eksploatacja, a nie tylko wiek maszyny.

Diagnostyka Nieszczelności Hydrauliki

Diagnostyka problemu z opadającymi siłownikami zawsze zaczyna się od rozmowy z operatorem, aby zebrać jak najwięcej informacji o objawach, warunkach pracy i historii serwisowej maszyny.

Etapy Diagnostyki:

1. Wywiad z operatorem: Należy zapytać, która funkcja puszcza, jak szybko, czy maszyna pracowała w normalnych warunkach, kiedy ostatnio wymieniano olej i w jakim stanie są filtry.
2. Testy siłowników i układu:
   • Metoda izolacji: Odłącza się przewody od rozdzielacza i zaślepia je. Jeśli siłownik dalej opada, przeciek jest w samym siłowniku (uszczelnienia tłoka). Jeśli przestaje opadać, przeciek jest w rozdzielaczu albo w zaworze przytrzymującym.
   • Standard dryfu: Standard branżowy - SAE J1336 - zakłada, że sprawny siłownik pod obciążeniem roboczym utrzymuje ciśnienie przez pięć minut z przemieszczeniem tłoczyska poniżej trzech milimetrów. Jest to wartość referencyjna dla nowego cylindra; w maszynach po kilku tysiącach motogodzin dopuszcza się większe wartości, zawsze należy sprawdzić specyfikację producenta. Ważne jest, że dryf mierzy się w pełni wysuniętym siłowniku, z obciążeniem i rozdzielaczem w pozycji neutralnej.
3. Kontrola pompy hydraulicznej: Podłączenie przepływomierza w linii ciśnieniowej pompy, obciążenie układu do ciśnienia roboczego i sprawdzenie, czy pompa dostarcza deklarowaną ilość oleju. Spadek poniżej wartości producenckich o więcej niż 10-15% to sygnał do przeglądu pompy.
4. Diagnostyka zaworów: Demontaż zaworu i oględziny pod kątem czystości gniazda, zarysowań grzybka, właściwego nacisku sprężyny i zatkania kanalików pilotowych.
5. Analiza oleju hydraulicznego: Pobranie próbki oleju i ocena: mętności (woda), koloru (przegrzewanie, utlenianie), obecności cząstek stałych (zużycie pompy lub rozdzielacza) oraz zapachu (spalony olej to znak poważnego problemu z pompą).

Naprawa Opadających Siłowników i Układów Hydraulicznych

Zakres naprawy zależy od wyników diagnostyki. W BANAT oferujemy kompleksową obsługę serwisową siłowników hydraulicznych - od diagnozy, przez regenerację, aż po finalne testy działania.

Regeneracja Siłowników

Gdy wewnętrzny przeciek wynika ze zużytych uszczelek tłoka, siłownik jest rozkręcany, wymieniany jest komplet uszczelnień (piston seal, rod seal, wiper seal, O-ringi, pierścień prowadzący), a następnie składany z powrotem. Najważniejsze jest sprawdzenie gładzi cylindra i stanu chromowania tłoczyska - jeśli są zarysowane albo mają korozję, sama wymiana uszczelek jest nieskuteczna. Tłoczysko można wypolerować lub chromować na nowo.

Naprawa Zaworów

W większości przypadków wystarczy rozkręcić zawór, wyczyścić go z zanieczyszczeń, sprawdzić powierzchnie uszczelniające grzybka i gniazda, wymienić sprężynę, jeśli jest zużyta, oraz wymienić O-ringi. W przypadku poważnej erozji grzybka lub gniazda konieczna jest wymiana zaworu na nowy.

Regeneracja Pomp Hydraulicznych

Pompa tłokowa osiowa to element, który można regenerować, wymieniając tłoczki, płytkę prowadzącą i łożyska. Decyzja o regeneracji czy wymianie zależy od wielu czynników, takich jak wiek pompy, dostępność części zamiennych i historia serwisowa maszyny. W starszych koparkach i ładowarkach regeneracja często ma sens.

Naprawa Rozdzielaczy

Zużyty rozdzielacz z porysowanymi suwakami to trudna naprawa, wymagająca honowania otworów w bloku i dopasowania suwaków (lub wymiany suwaków na nowe, nadwymiarowe). W praktyce często łatwiej jest wymienić cały blok rozdzielacza, szczególnie w popularnych koparkach, gdzie dostępne są części zamienne.

Ważne Aspekty Naprawy

Nieprawidłowa regeneracja siłowników (np. zła orientacja uszczelki U-cup, uszkodzenie pierścienia prowadzącego, zabrudzenie podczas składania) może spowodować, że naprawa nie utrzyma się nawet kilku godzin pracy. Dlatego odradza się samodzielne rozbieranie siłownika hydraulicznego bez odpowiedniej wiedzy i narzędzi. Po diagnozie zawsze przedstawiana jest szczegółowa wycena naprawy.

Bezpieczeństwo i Zapobieganie Awarom

Zasady Bezpiecznej Pracy

Nigdy nie pracuj pod podniesionym osprzętem maszyny z uszkodzoną hydrauliką. Znaczna część śmiertelnych wypadków z maszynami budowlanymi to osoby przygniecione przez osprzęt, który "miał się trzymać w górze". Uszczelka, zawór czy pompa - każde z tych urządzeń może puścić bez ostrzeżenia. Zawsze używaj podpory mechanicznej (support stand, loader safety stop) i nigdy nie polegaj wyłącznie na hydraulice, nawet sprawnej. W serwisie nigdy nie pracuje się pod osprzętem opartym wyłącznie na hydraulice.

Prawidłowa Eksploatacja i Konserwacja

Większość awarii hydrauliki nie bierze się z "wieku maszyny", lecz z niewłaściwej eksploatacji. Aby zapobiec problemom z opadającymi siłownikami, należy przestrzegać następujących zasad:

• Czystość oleju: Zanieczyszczenia są przyczyną około 80% awarii pomp, rozdzielaczy i zaworów. Filtracja oleju to kluczowy element utrzymania sprawności układu hydraulicznego.
• Wymiana filtra hydraulicznego: Regularna wymiana filtra hydraulicznego zgodnie z harmonogramem producenta, a w ciężkich warunkach (zapylenie, błoto) nawet częściej.
• Monitorowanie temperatury oleju: Optymalna temperatura pracy wynosi 40-70°C. Stała praca powyżej 80°C przyspiesza starzenie się oleju i uszczelnień.
• Reagowanie na wycieki: Nie ignoruj drobnych wycieków na zewnątrz. Każdy wyciekający olej oznacza, że uszczelka puściła, co może świadczyć o wewnętrznych problemach.
• Dbałość o tłoczyska siłowników: Chrom na tłoczysku to jedyna ochrona przed korozją.
• Rozgrzewanie układu zimą: Zimą nie obciążaj maszyny na zimnym oleju. Olej hydrauliczny AW32 przy temperaturze bliskiej zeru jest praktycznie niepompowalny.
• Regularna kontrola dryfu: Sprawdzaj dryf siłowników raz na pół roku, w trakcie rutynowego przeglądu.
• Prawidłowa technika pracy: Stosowanie odpowiednich technik podczas obsługi osprzętu (np. "krokodyla" czy wideł) pozwala uniknąć nadmiernych obciążeń i uszkodzeń siłowników.

Funkcja Pływającej Łyżki (SRS/Ride Control)

Funkcja pływającej łyżki, znana również jako system SRS (Shock Ride System) lub Ride Control, ma na celu zwiększenie komfortu operatora oraz bezpieczeństwa podczas transportu materiałów. Działa ona na zasadzie amortyzacji ruchów ładowarki, co zapobiega niepożądanym wstrząsom i telepotaniom maszyny, szczególnie podczas jazdy po nierównym terenie.

Zasada Działania

Na siłownikach podnoszących przednią łyżkę lub ramię znajdują się dwa zamki z elektrozaworami. Kiedy funkcja pływającej łyżki jest włączona, zawory te pozwalają na swobodne ruchy łyżki w górę i w dół, niezależnie od pozycji joysticka. W praktyce oznacza to, że łyżka "pływa" wraz z nierównościami terenu, absorbując wstrząsy. Po wyłączeniu funkcji lub w określonych sytuacjach roboczych, blokada zostaje przywrócona, a łyżka utrzymuje zadaną pozycję.

Akumulator Hydrauliczny

Kluczowym elementem systemu pływającej łyżki jest akumulator hydrauliczny. Jest on odpowiedzialny za utrzymanie ciśnienia i płynności ruchów amortyzujących. W przypadku koparko-ładowarek JCB, akumulator gazowy (lub hydrauliczny) często znajduje się w okolicy lewego koła, pod podwoziem maszyny. Uszkodzenie lub nieprawidłowe działanie tego akumulatora jest jedną z głównych podejrzewanych przyczyn problemów z funkcją pływającej łyżki.

Potencjalne Problemy i Ich Diagnoza

Użytkownicy zgłaszają szereg problemów związanych z niedziałającą funkcją pływającej łyżki:

• Brak reakcji po włączeniu przycisku, mimo że na przycisku jest napięcie.
• Spalone bezpieczniki, co może być spowodowane uszkodzoną cewką zaworu.
• "Dryg" łyżki, ale brak amortyzacji podczas jazdy.
• Niewłaściwe działanie elektrozaworów (np. "pykanie" zamiast płynnego działania).
• Problemy z samopoziomowaniem, jeśli funkcje te są powiązane.

Typowe Przyczyny Awarii

• Uszkodzone przewody elektryczne (przetarcia, zwarcia).
• Niewłaściwe działanie elektrozaworów (uszkodzone cewki, zapieczone zawory).
• Problem z akumulatorem gazowym/hydraulicznym (brak ciśnienia, uszkodzenie).
• Awaria przycisku lub instalacji elektrycznej.

Samopoziomowanie Łyżki

W niektórych modelach koparko-ładowarek JCB występuje funkcja samopoziomowania łyżki, często powiązana z czujnikiem umieszczonym na siłowniku ładowarki. Zasada działania samopoziomowania polega na tym, że po wyjęciu urobku z łyżki i puszczeniu joysticka, system powinien automatycznie doprowadzić łyżkę do pozycji poziomej. O prawidłowym wypoziomowaniu informuje lampka kontrolna lub automatyczne działanie systemu. Brak reakcji lub niedziałająca lampka może wskazywać na problem z elektryką lub samym czujnikiem.

Często Zadawane Pytania (FAQ)

Q: Jakie są najczęstsze objawy dryfu hydrauliki w koparce?

A: Łyżka, ramię lub wysięgnik opadają samoistnie po ustawieniu dźwigni w pozycji neutralnej, ciepły olej hydrauliczny już po krótkiej pracy, wolniejsza praca układu pod obciążeniem.

Q: Co najczęściej powoduje, że siłownik nie trzyma ciśnienia?

A: Cztery główne przyczyny to: uszkodzony zawór przytrzymujący (holding valve), zużyte uszczelnienia tłoka w siłowniku, wewnętrzny przeciek pompy głównej, zużyty rozdzielacz główny.

Q: Ile milimetrów dryfu jest dopuszczalne w siłowniku koparki?

A: Standard SAE J1336 dla nowego siłownika zakłada mniej niż 3 mm przemieszczenia w 5 minut pod obciążeniem. W starszych maszynach dopuszcza się większe wartości - zawsze sprawdź specyfikację producenta konkretnego modelu.

Q: Czy mogę dalej pracować maszyną, w której łyżka powoli opada?

A: Powolny dryf zwykle oznacza początek zużycia - maszyna jest jeszcze w miarę użytkowa, ale problem będzie się pogłębiał. Natomiast gwałtowne opadanie osprzętu to awaria zaworu przytrzymującego - w takim stanie praca maszyną jest niebezpieczna i trzeba ją zatrzymać do naprawy.

Q: Ile kosztuje naprawa hydrauliki w koparce?

A: Koszt zależy od przyczyny. Regeneracja pojedynczego siłownika to zupełnie inna kategoria niż regeneracja pompy głównej czy rozdzielacza. Po diagnostyce przedstawiana jest szczegółowa wycena.

Q: Jak długo trwa naprawa hydrauliki w maszynie budowlanej?

A: Czas naprawy ustalany jest indywidualnie po diagnostyce. Zależy on od zakresu prac i dostępności części - siłowniki popularnych marek naprawia się szybciej, niektóre zawory sprowadza się pod zamówienie.

Q: Czy naprawiacie hydraulikę w ciągnikach rolniczych?

A: Tak. Obsługiwane są zarówno maszyny budowlane (koparki, ładowarki, koparko-ładowarki, walce, widłówki), jak i maszyny rolnicze (ciągniki z TUZ, kombajny, ładowarki czołowe).

Q: Czy powinienem sam rozbierać siłownik hydrauliczny?

A: Odradza się. Siłowniki pracują pod bardzo wysokim ciśnieniem, a nieprawidłowa regeneracja (zła orientacja uszczelki U-cup, uszkodzenie pierścienia prowadzącego, zabrudzenie podczas składania) prowadzi do tego, że naprawa jest nieskuteczna.

Q: Jak mogę zapobiec powtórzeniu się problemu?

A: Regularna wymiana filtra hydraulicznego, kontrola stanu oleju, utrzymywanie właściwej temperatury pracy, dbanie o tłoczyska siłowników, rozgrzewanie układu przed pracą zimą, reagowanie na drobne wycieki zanim problem się pogłębi.
