Żuraw słupowy obrotowy z wysięgnikiem

Żuraw słupowy obrotowy z wysięgnikiem to wszechstronne urządzenie dźwignicowe, które znalazło szerokie zastosowanie w wielu gałęziach przemysłu, od produkcji, przez budownictwo, aż po centra logistyczne i warsztaty mechaniczne. Charakteryzuje się prostą, ale efektywną konstrukcją, która umożliwia precyzyjne i bezpieczne przemieszczanie ładunków o różnej masie.

Konstrukcja i zasada działania żurawi słupowych obrotowych

Konstrukcja żurawia słupowego składa się z dwóch podstawowych elementów: wysięgnika i kolumny (słupa). Kolumna stanowi obrotową podstawę, na której zainstalowany jest wychylny wysięgnik, często o budowie teleskopowej. Na końcu wysięgnika znajduje się cięgnik, odpowiedzialny za podnoszenie i opuszczanie ładunku.

Obrót żurawia może być realizowany ręcznie lub elektrycznie. Kąt obrotu wysięgnika może wynosić pełne 360 stopni, choć w wielu indywidualnych projektach, jak np. w jednym z opisanych przypadków, obrócenie żurawia zostało ograniczone do 270 stopni, co jest podyktowane specyfiką miejsca pracy. Wciągnik, czyli podzespół podnoszący ładunek, przemieszcza się po obrotowym wysięgniku.

Słupy żurawi wykonane są z rur bezszwowych, a belki główne z belek dwuteowych lub belek KBK. Bezstopniowy układ sterowania konwersją częstotliwości, instalowany na dźwigu i wózku, zapewnia stabilność podczas hamowania, precyzyjne pozycjonowanie, niezawodne działanie, płynną jazdę oraz szybkie pozycjonowanie, rozwiązując jednocześnie problem wahania się ładunku. Wciągnik może być wyposażony w elektryczny wciągnik linowy, elektryczny wciągnik łańcuchowy lub wciągnik ręczny.

Rodzaje żurawi obrotowych

Na rynku maszyn przemysłowych wyróżnia się kilka typów żurawi obrotowych:

• Żuraw stacjonarny: Urządzenie dźwignicowe składające się z zamontowanego na stałe do podłoża słupa, na którym osadzony jest wysięgnik wykonujący ruchy obrotowe.
• Żuraw samojezdny: Dźwignica, która służy do przemieszczania ładunku. Zamontowana jest na podwoziu samojezdnym, posiada wysięgnik mogący wykonywać ruch obrotowy, a także ruch podnoszenia i opuszczania.
• Kolumnowe żurawie obrotowe: Zapewniają maksymalną elastyczność poprzez możliwość indywidualnej konfiguracji wysokości kolumny i długości wysięgnika.
• Naścienne żurawie obrotowe: Łatwe w montażu dzięki zastosowaniu specjalnych konsol słupowych lub naściennych, które pozwalają zamontować żuraw do istniejących słupów konstrukcyjnych lub do ściany. Mogą być również żurawie górno-obrotowe lub dolno-obrotowe.

Żurawie obrotowe mogą obsługiwać przestrzeń ograniczoną stożkiem lub walcem, a ich wysokość określa maksymalną wysokość podnoszenia, natomiast promień podstawy - wysięg. Dostępne są w różnych rozmiarach - od niewielkich, ręcznie napędzanych jednostek o zasięgu i wysokości podnoszenia rzędu paru metrów, po ogromne, o zasięgu ponad stu metrów w obydwu kierunkach.

Zastosowanie żurawi słupowych obrotowych

Żurawie słupowe obrotowe znajdują szerokie zastosowanie w usprawnianiu procesów produkcyjnych i logistycznych, a także w wielu innych gałęziach przemysłu.

Produkcja i montaż

Żurawie słupowe odgrywają kluczową rolę w procesach montażowych, będąc instalowane na stanowiskach pracy w celu wspomagania pracowników w pracach montażowych. Są również umieszczane w pobliżu linii produkcyjnych do transportu i obsługi materiałów. Prosta konstrukcja żurawi wysięgnikowych umożliwia montaż w dowolnym miejscu pracy, a ich wszechstronność i elastyczność pozwalają na konfigurację odpowiadającą potrzebom małych przestrzeni roboczych, oszczędzając pracownikom podnoszenia uciążliwych i nieporęcznych materiałów. Wyspecjalizowani producenci oferują żurawie warsztatowe na zamówienie, co pozwala precyzyjnie dopasować urządzenie do wymagań danego procesu.

Logistyka i magazynowanie

W magazynach i miejscach składowania materiałów, żurawie słupowe, a także suwnice bramowe i pomostowe, mogą przemieszczać całą długość kompleksu i podnosić ogromne ładunki. Wytrzymałe i solidne dźwigi są niezbędne w tego typu operacjach, ponieważ poprawiają wydajność i szybkość transportu materiałów. W centrach logistycznych czy branży motoryzacyjnej, gdzie ładunki o masie do 500 kg mają być lekko, szybko i pewnie transportowane, żurawie słupowe są idealnym rozwiązaniem.

Branża budowlana i przemysł ciężki

Żurawie słupowe w różnych wersjach zawsze były częścią żeglugi morskiej do załadunku i rozładunku statków i ciężarówek. W wielu przypadkach są to bardzo duże i wytrzymałe żurawie o udźwigu kilku ton. Branża budowlana nieustannie mierzy się z wyzwaniami związanymi z transportem ciężkich materiałów w trudno dostępne miejsca, takie jak fundamenty podziemne i budynki wielopiętrowe. Żurawie obrotowe, szczególnie żurawie wieżowe górnoobrotowe z wysięgnikiem wodzakowym, są niezastąpione na placu budowy przy wznoszeniu autostrad, dróg, mostów, wysokich biurowców czy osiedli mieszkaniowych.

Warsztaty mechaniczne i centra naprawcze

W warsztatach mechanicznych, gdzie przestrzeń jest często ograniczona, a kluczowa jest precyzja, żurawie słupowe stanowią praktyczne rozwiązanie do przenoszenia ciężkich części, narzędzi i maszyn. Ułatwiają przenoszenie narzędzi i sprzętu po warsztacie, co jest szczególnie przydatne w ciasnych przestrzeniach. W centrach naprawczych, gdzie powszechne jest podnoszenie ciężkich maszyn i sprzętu, żurawie słupowe są istotnym rozwiązaniem do przenoszenia dużych, nieporęcznych części wymagających konserwacji, naprawy lub wymiany.

Żurawie kolumnowe przyścienne: optymalizacja przestrzeni

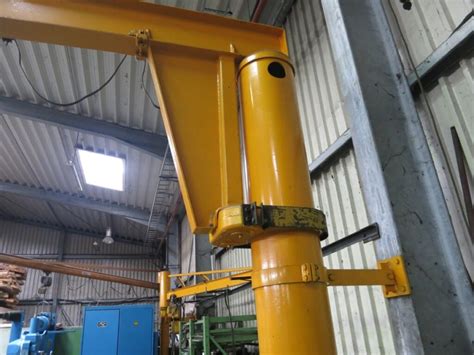

Żurawie kolumnowe przyścienne to specjalistyczne urządzenia podnoszące, przeznaczone do montażu bezpośrednio do ściany lub kolumny pionowej, co pozwala im zmaksymalizować dostępną przestrzeń w ograniczonych miejscach, takich jak małe warsztaty. W przeciwieństwie do tradycyjnych żurawi wolnostojących, żurawie te posiadają obrotowe ramię (wysięgnik), które jest przymocowane na jednym końcu do kolumny lub konstrukcji montowanej na ścianie, a na końcu wysięgnika znajduje się wciągnik lub mechanizm podnoszący.

Kluczowe zalety żurawi przyściennych

• Oszczędność miejsca: Ich mocowana do ściany konstrukcja pozwala na pracę żurawia bez zajmowania cennej powierzchni podłogowej, wykorzystując przestrzeń pionową.
• Zwiększona produktywność: Żurawie te usprawniają procesy transportu materiałów, skracając przestoje i przyspieszając operacje takie jak montaż, naprawa czy produkcja.
• Bezpieczeństwo i ergonomia: Dzięki ograniczonej obsłudze ręcznej, żurawie słupowe pomagają zminimalizować ryzyko obrażeń, czyniąc miejsce pracy bezpieczniejszym dla pracowników. Są wyposażone w funkcje bezpieczeństwa, takie jak wyłączniki krańcowe, zabezpieczenie przed przeciążeniem i funkcje zatrzymania awaryjnego.
• Precyzja: Pełny zakres ruchu wysięgnika w połączeniu z możliwością regulacji położenia wciągnika gwarantuje, że ładunki można umieszczać z dużą precyzją.
• Opłacalność: W porównaniu do bardziej złożonych systemów podnoszących, żurawie z wysięgnikiem przyściennym wymagają stosunkowo niewielkiej inwestycji początkowej i charakteryzują się niskimi kosztami konserwacji i eksploatacji.

Wymagania instalacyjne dla żurawi przyściennych

Instalacja żurawia z kolumną ścienną wymaga starannego planowania, aby zapewnić bezpieczeństwo, stabilność i maksymalną wydajność:

• Wytrzymałość i podparcie ściany: Wytrzymałość i integralność ściany lub kolumny, w której będzie zamontowany dźwig, mają kluczowe znaczenie. Musi być w stanie utrzymać ciężar dźwigu i ładunki, które będzie podnosił.
• Dostępna przestrzeń: Ważne jest, aby wokół żurawia było wystarczająco dużo miejsca, aby zapewnić jego prawidłowe działanie, w tym prześwit dla promienia obrotu wysięgnika.
• Dostępność: Żuraw należy ustawić w miejscu zapewniającym łatwy dostęp operatorom, a jednocześnie zapewniającym bezpieczne przemieszczanie ładunku.
• Kwestie związane z przestrzenią na podłodze: Gdy żuraw jest zamontowany na ścianie, otaczająca podłoga powinna być wolna, aby umożliwić płynną pracę zarówno dźwigu, jak i pracowników.

Personalizacja i jakość

Nowoczesne żurawie słupowe obrotowe są produkowane z wysokogatunkowej stali, z zachowaniem procedur kontroli jakości. Są przystosowane do wielu typów wózków i wciągników. Szeroki zakres modyfikacji i opcji dotyczących konstrukcji mechanicznej, wyposażenia i mocowania, pozwala na efektywne wykorzystanie tych żurawi w wielu zastosowaniach przemysłowych. Możliwe jest dostosowanie urządzenia do indywidualnych wymagań klienta, np. pod względem wymiarów roboczych, zastosowanych podzespołów czy rozwiązań.

Systemy dźwigowe posiadają zabezpieczenie antykorozyjne poprzez maszynowe śrutowanie oraz dwuwarstwowe lakierowanie z podkładem. Konstrukcja żurawia jest najpierw śrutowana, a następnie malowana najwyższej jakości farbą w oparciu o kategorię korozyjności C2, nadając się do niskiego poziomu zanieczyszczeń. Urządzenia mogą być również wyposażone w urządzenie blokujące ramię w kilku pozycjach, uruchamiane za pomocą linki z dźwignią zamocowaną na słupie.

Okrągłe rozwiązania zakotwienia żurawia słupowego na istniejącej posadzce, takie jak opatentowany system VETTER VerbundAnkerSystem, czy klasyczne mocowanie poprzez wykonanie fundamentu, osadzenie kotew przy pomocy szablonu, nakrętek i podkładek, zapewniają stabilność i bezpieczeństwo. Alternatywne mocowanie poprzez wykonanie fundamentu bez wystających kotew (ryzyko zahaczenia) jest również dostępne. Stopa kołnierza może być zaprojektowana lub maszynowo wykonana do zamocowania żurawia bezpośrednio do konstrukcji stalowej lub na maszynie.

Przykładowe zastosowania i korzyści

Warsztat mechaniczny - optymalizacja produktywności

W ruchliwym warsztacie mechanicznym wdrożenie 2-tonowego żurawia kolumnowego znacznie poprawiło produktywność i przepływ pracy. Przed montażem dźwigu, pracownicy musieli polegać na pracy ręcznej lub wózkach widłowych, aby przenosić ciężkie części. Żuraw kolumnowy został zainstalowany w strategicznym miejscu, w pobliżu obszarów montażu i obróbki. Wpływ był znaczący: możliwość precyzyjnego podnoszenia dźwigu zmniejszyła potrzebę pracy ręcznej, ułatwiając przenoszenie dużych elementów silnika i innych ciężkich przedmiotów. Przepływ pracy został usprawniony, a promień obrotu dźwigu o 180 stopni pozwolił pracownikom przenosić części z jednego stanowiska roboczego na drugie bez przeszkód. W rezultacie warsztat mechaniczny zaobserwował 30% poprawę wydajności produkcji i znaczną redukcję obrażeń pracowników spowodowanych podnoszeniem ciężkich przedmiotów.

Zakład produkcyjny - zwiększenie wydajności

W pewnym zakładzie produkcyjnym przed wdrożeniem żurawia występowały wyzwania związane z podnoszeniem i ustawianiem dużych stalowych belek, blach i elementów konstrukcyjnych. Pracownicy korzystali z dźwigów samojezdnych i wózków widłowych, ale metody te często prowadziły do opóźnień i były ograniczone przestrzennie. Na środku obszaru produkcyjnego zainstalowano żuraw kolumnowy 2-tonowy. Wpływ był natychmiastowy: możliwość obrotu żurawia o 180 stopni i jego płynna praca umożliwiły precyzyjne przenoszenie i pozycjonowanie materiałów, eliminując opóźnienia. Pracownicy mogli teraz z łatwością przenosić stalowe belki i duże metalowe płyty, co ograniczyło potrzebę stosowania wielu narzędzi i dodatkowych pracowników. Po zainstalowaniu żurawia ze słupem ściennym warsztat odnotował wzrost wydajności o 40%, ponieważ zadania takie jak spawanie i montaż mogły być wykonywane szybciej dzięki wydajnemu transportowi materiałów.

Centrum naprawcze - redukcja pracy ręcznej

Centrum naprawcze korzystało wcześniej z kombinacji ręcznego podnoszenia i dużych dźwigów samojezdnych do przenoszenia silników, układów przeniesienia napędu i innych ciężkich podzespołów. W pobliżu środka obszaru napraw, gdzie regularnie przywożono do serwisu ciężkie komponenty, zainstalowano żuraw kolumnowy o udźwigu jednej tony, przymocowany do solidnej ściany. Dźwig umożliwił pracownikom podnoszenie i precyzyjne ustawianie ciężkiego sprzętu przy minimalnym wysiłku, zmniejszając ryzyko obrażeń w wyniku ręcznego podnoszenia. W centrum napraw odnotowano 50% redukcję pracy ręcznej, co doprowadziło do skrócenia czasu realizacji napraw. Funkcje bezpieczeństwa i łatwość obsługi żurawia również przyczyniły się do zmniejszenia liczby wypadków w miejscu pracy.
