Wprowadzenie do Rozdzielacza Hydraulicznego
Fundamenty Działania i Znaczenie
Ta sekcja szczegółowo omawia wewnętrzną strukturę rozdzielacza. Przedstawia mechanizmy kierowania przepływem oleju. Wyjaśnia interpretację standardowych oznaczeń. Oznaczenia te są niezbędne do prawidłowej instalacji i diagnostyki. Poznanie tych elementów pozwala na efektywne zarządzanie układami hydraulicznymi. Minimalizuje także ryzyko błędów montażowych.
Rozdzielacz hydrauliczny jest mocno eksploatowanym komponentem. Znajduje się on w układzie hydraulicznym. Jego główna rola polega na precyzyjnym kierowaniu strumieniem oleju. Olej trafia do różnych odbiorników, na przykład siłowników. Rozdzielacz zapewnia precyzyjną kontrolę nad siłą i prędkością działania. Stosuje się go w wielu maszynach rolniczych i budowlanych. Używają go ciągniki, koparki, ładowarki. Jest to kluczowy element sterujący przepływem oleju. Dlatego decyduje on o poprawnym działaniu całego układu. Układ hydrauliczny bez rozdzielacza nie działa prawidłowo.
Budowa i Typy Rozdzielaczy Hydraulicznych
Budowa rozdzielacza hydraulicznego jest złożona. Znajduje się on zwykle między silnikiem a pompą. Komponenty te łączą się przy pomocy złączek i przewodów. Na rynku dostępne są różne rodzaje rozdzielaczy.
Wyróżnia się rozdzielacze gniazdkowe. Są one proste i niezawodne. Spotyka się też rozdzielacze monoblokowe. Mają one wszystkie sekcje odlane w jednym korpusie. Rozdzielacze suwakowe to kolejny typ. Charakteryzują się precyzyjnym sterowaniem. Dostępne są również rozdzielacze blokowe (modułowe). Składają się z oddzielnych sekcji.
Różnice te wpływają na zastosowanie. Rozdzielacz monoblokowy oferuje kompaktowość. Rozdzielacz blokowy zapewnia większą elastyczność konfiguracji. Na przykład, w dużych maszynach budowlanych często stosuje się rozdzielacze blokowe. Umożliwiają one łatwą rozbudowę systemu.

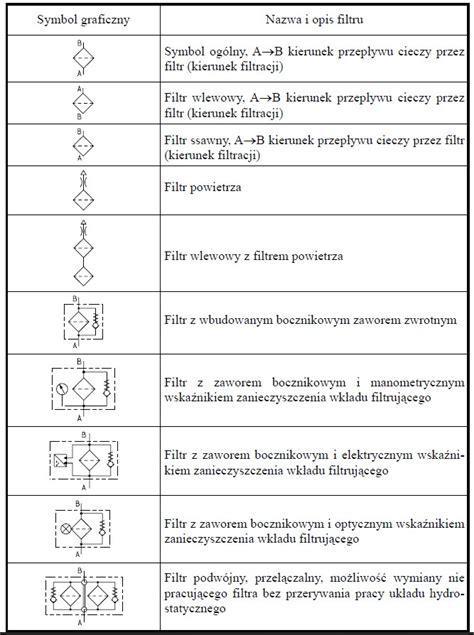

Zasada Działania i Interpretacja Schematów
Mechanizm Kierowania Przepływem Oleju
Rozdzielacz hydrauliczny zasada działania opiera się na sterowaniu przepływem oleju. Rozdzielacz kieruje strumieniem oleju do różnych podzespołów. Przykładem jest silnik hydrauliczny. Zawory przelewowe mają kluczowe znaczenie. Chronią one układ przed nadmiernym ciśnieniem. Decyduje on o poprawnym działaniu układu. Zapewnia bezpieczną pracę maszyn.
Suwak steruje przepływem. Rozdzielacz kieruje olejem. Zawór chroni układ. Działanie rozdzielacza jest fundamentalne. Olej musi być kierowany precyzyjnie. Co oznacza, że każdy ruch maszyny jest kontrolowany. Bez tego kontrola byłaby niemożliwa.

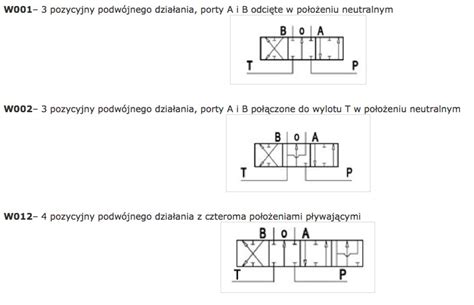

Kluczowe Oznaczenia Portów na Rozdzielaczu
Znajomość kluczowych oznaczeń na rozdzielaczu jest niezbędna. Ułatwia to prawidłowe podłączenie i diagnostykę. Oznaczenia portów są uniwersalne w hydraulice siłowej. Zawsze jednak należy skonsultować się z instrukcją. Specyficzne modele mogą mieć dodatkowe oznaczenia.
- Port P: Dostarcza olej z pompy.
- Port T: Odprowadza olej powrotny do zbiornika.
- Porty A i B: Kierują olej do odbiorników.
- Port LS (Load Sensing): Służy do sterowania systemami z czujnikiem obciążenia.
- Porty X i Y: Stosowane do sterowania ciśnieniem.
Dobór typu rozdzielacza zależy od specyfiki układu. Należy uwzględnić wymagane obciążenie i liczbę funkcji. Na przykład, dla prostych układów wystarczy rozdzielacz gniazdkowy. Złożone systemy wymagają rozdzielaczy blokowych.
Dlaczego oznaczenia są tak ważne?
Oznaczenia na rozdzielaczu są niezwykle ważne. Zapewniają prawidłowe podłączenie. Ułatwiają diagnostykę ewentualnych problemów. Powinno się zawsze dokładnie sprawdzić instrukcję producenta. Pozwoli to uniknąć błędów. Błędy mogą prowadzić do uszkodzeń. Prawidłowe podłączenie zapewnia bezpieczeństwo pracy. Nieprawidłowe podłączenie może zniszczyć układ.
Jakie są główne funkcje rozdzielacza hydraulicznego?
Główną funkcją rozdzielacza jest kierowanie strumieniem oleju. Trafia on do różnych odbiorników. Przykładem są siłowniki, silniki w układzie hydraulicznym. Dzięki temu możliwe jest sterowanie ruchem maszyn i urządzeń. Zapewnia on precyzyjną kontrolę nad siłą i prędkością działania. Rozdzielacz jest kluczowym komponentem sterującym.
Praktyczny Przewodnik Po Podłączeniu Rozdzielacza Hydraulicznego
Przygotowanie do Instalacji
Ta sekcja stanowi praktyczny przewodnik. Opisuje kompletny proces podłączania rozdzielacza hydraulicznego. Przewodnik obejmuje przygotowanie miejsca pracy i narzędzi. Zawiera szczegółowe kroki instalacji. Dotyczą one rozdzielaczy jedno-, dwu- i wielosekcyjnych. Opisuje także finalne sprawdzenie i uruchomienie systemu. Celem jest zapewnienie bezpiecznej i efektywnej integracji rozdzielacza z maszyną. Minimalizuje to ryzyko awarii. Optymalizuje również działanie komponentu. Nieprawidłowe podłączenie przewodów może prowadzić do niekontrolowanego ruchu siłowników. Może też uszkodzić układ.
Przygotowanie do instalacji jest fundamentalne. Musisz wyłączyć system hydrauliczny. Należy także obniżyć ciśnienie w układzie. Schemat podłączenia rozdzielacza hydraulicznego zawsze to zaznacza. Przygotuj niezbędne narzędzia. Są to śrubokręty, klucze płaskie. Potrzebne są też materiały, na przykład uszczelnienia hydrauliczne. Ważne jest, aby oczyścić powierzchnie podzespołów. Unikaj wilgoci i zapylenia. Czystość zapobiega zanieczyszczeniom w układzie. Zanieczyszczenia prowadzą do awarii. System hydrauliczny musi być wyłączony. Nie może być pod ciśnieniem przed montażem. To zapewnia bezpieczeństwo pracy. Przewód łączy komponenty.
Podłączanie Rozdzielaczy Jedno- i Dwusekcyjnych
Jak podłączyć rozdzielacz hydrauliczny jednosekcyjny i dwusekcyjny?
Podłączenie rozdzielacza jednosekcyjnego jest proste. Wymaga czyszczenia elementów. Następnie podłącz port P do pompy. Port T podłącz do zbiornika. Sprawdź dokładnie wycieki. Wreszcie uruchom system stopniowo. Rozdzielacz jednosekcyjny umożliwia sterowanie jedną funkcją hydrauliczną.
Podłączenie rozdzielacza dwusekcyjnego jest podobne. Obejmuje czyszczenie. Podłącz wejścia P1 i P2 do pompy. Porty T1 i T2 podłącz do zbiornika. Następnie sprawdź i uruchom system. Przykładem jest podłączenie do ciągnika C 330. Proces wymaga znajomości układu hydraulicznego. Warto zapoznać się z instrukcją obsługi. Wybór rozdzielacza zależy od potrzeb. Dla ciągnika C 330 lub C 360, rozdzielacz dwusekcyjny zapewnia więcej funkcji.
Podłączanie Siłowników i Silników Hydraulicznych
Podłączanie siłowników i silników hydraulicznych wymaga uwagi. Należy podłączyć przewody ciśnieniowe. Trafiają one do portów A i B rozdzielacza. Zapewniają one zasilanie odbiorników. Ważne jest prawidłowe oznaczenie przewodów. Ułatwia to przyszłą diagnostykę. Ich stabilne zamocowanie jest kluczowe. Zapobiega to uszkodzeniom i wyciekom.
Jak podłączyć siłownik jednostronnego działania do rozdzielacza?
Podłącz jeden przewód do portu A. Drugi przewód powrotny podłącz do portu T. Dlatego zawsze upewnij się, że połączenia są bezpieczne. Siłownik wykonuje ruch. Rozdzielacz steruje siłownikiem.
Końcowe Sprawdzenie i Uruchomienie Systemu
Końcowe sprawdzenie i uruchomienie systemu jest ostatnim etapem. Układ hydrauliczny schemat powinien być zawsze pod ręką. Kontroluj szczelność wszystkich połączeń. Sprawdź ciśnienie i przepływ oleju. Stopniowo uruchom system. Obserwuj jego działanie. Testy funkcjonalne są bardzo ważne. Pozwalają wykryć ewentualne problemy. Powinno się to robić z najwyższą starannością. Konieczne jest zapewnienie szczelności połączeń. Prawidłowe dopasowanie średnic przewodów jest kluczowe. Podłączenie rozdzielacza hydraulicznego wymaga znajomości oznaczeń. Wymaga też schematu przepływu oleju. Skonsultuj się z profesjonalistą. Zrób to, jeśli nie masz doświadczenia. Upewnij się, że narzędzia są w dobrym stanie. Kieruje olej do pierwszego odbiornika, np. Kieruje olej do drugiego odbiornika, np.
Jakie są najczęstsze błędy przy podłączaniu?
Najczęstsze błędy to niewłaściwe podłączenie portów. Innym błędem jest brak odpowiedniej szczelności. Często pomija się też czyszczenie powierzchni. Powinno się zawsze sprawdzić poprawność schematu. Należy używać odpowiednich narzędzi. Zapewni to prawidłowy montaż. Nieszczelne połączenia prowadzą do wycieków. Mogą też zanieczyścić układ. Niewłaściwe podłączenie może uszkodzić pompę. Może także zniszczyć siłowniki. Zawsze upewnij się, że narzędzia są w dobrym stanie.
Czy mogę podłączyć rozdzielacz 1-sekcyjny do ciągnika C 360?
Tak, podłączenie rozdzielacza 1-sekcyjnego do ciągnika C 360 jest możliwe. Ograniczy to jednak sterowanie do jednej funkcji hydraulicznej. Proces wymaga znajomości konkretnego układu hydraulicznego schemat danego modelu ciągnika. Należy też odpowiednio dopasować złączki. Dla większej funkcjonalności zaleca się rozdzielacze wielosekcyjne.
Jakie narzędzia są niezbędne do podłączenia rozdzielacza?
Do podłączenia rozdzielacza hydraulicznego niezbędne są podstawowe narzędzia. Należą do nich klucze płaskie o różnych rozmiarach. Potrzebne są także śrubokręty. Klucz dynamometryczny zapewni odpowiedni moment dokręcenia złączek. Warto mieć również szczotki do czyszczenia powierzchni. Przygotuj też pojemnik na ewentualne wycieki oleju. Zawsze upewnij się, że narzędzia są w dobrym stanie.
Zaawansowane Konfiguracje i Utrzymanie Systemu Hydraulicznego

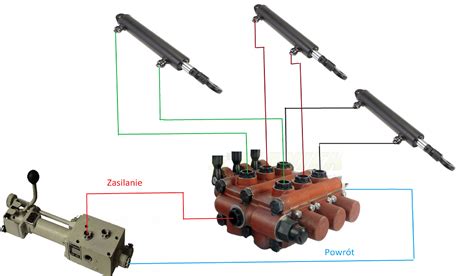

Uproszczony schemat przepływu w układzie hydraulicznym z rozdzielaczem. Ta sekcja wykracza poza podstawowe podłączenie. Koncentruje się na zaawansowanych konfiguracjach. Obejmuje łączenie rozdzielaczy szeregowo. Omawia regulację ciśnienia. Przedstawia identyfikację i rozwiązywanie typowych problemów. Omówione zostaną również strategie utrzymania trwałości. Zapewniają one bezawaryjność systemu hydraulicznego. Sekcja zawiera wskazówki dotyczące wyboru odpowiednich części i dostawców. Celem jest zwiększenie efektywności i niezawodności. Zapewnia też bezpieczeństwo eksploatacji układów hydraulicznych. Ignorowanie wczesnych objawów problemów może prowadzić do poważnych uszkodzeń.
Łączenie Rozdzielaczy Szeregowo i Konfiguracje Wielosekcyjne
Łączenie rozdzielaczy szeregowo pozwala na rozbudowę systemu. Używa się do tego tulei ciśnieniowych. Są to elementy, na przykład G1/2" 45l/min. Tuleje ciśnieniowe służą do szeregowego łączenia rozdzielaczy. Chronią przed ciśnieniem zwrotnym. Zapewniają nominalne ciśnienie.
Konfiguracje wielosekcyjne oferują wiele korzyści. Podłączenie rozdzielacza 3-sekcyjnego umożliwia sterowanie trzema funkcjami. Co pozwala na zwiększenie funkcjonalności maszyny. Umożliwia to bardziej złożone operacje. Rozdzielacze mogą być łączone szeregowo. Rozbudowa systemu staje się łatwiejsza.
Regulacja Ciśnienia i Diagnostyka Typowych Problemów
Regulacja ciśnienia i diagnostyka problemów są kluczowe. Zawory nadmiarowe odgrywają ważną rolę. Chronią układ przed przeciążeniem. Porty sterujące X i Y służą do precyzyjnej regulacji. Regulacja ciśnienia w rozdzielaczu hydraulicznym powinna być precyzyjna. Diagnostyka problemów wymaga doświadczenia. Problemy z rozdzielaczami mogą obejmować nieszczelności. Mogą to być hałas i przegrzewanie się oleju. Diagnostyka musi być dokładna.
Wymienia się typowe problemy z rozdzielaczami. Należą do nich nieszczelności i hałas. Może wystąpić przegrzewanie się oleju. Częste są awarie zaworów przelewowych. Zanieczyszczenia to kolejna przyczyna. Uszkodzenia wałka, uszczelniaczy, zaworów i sterowania również się zdarzają.
Kiedy należy regulować ciśnienie w rozdzielaczu?
Ciśnienie w rozdzielaczu reguluje się, gdy zmienia się zapotrzebowanie układu. Należy to robić po wymianie komponentów. Regulacja jest też konieczna po długim okresie eksploatacji. Sprawdź instrukcję producenta. Używaj odpowiednich manometrów. Niewłaściwa regulacja może doprowadzić do przeciążenia. Może też spowodować awarię całego układu. Zautomatyzuj monitorowanie parametrów.
Jakie są najczęstsze przyczyny przegrzewania się oleju w układzie hydraulicznym?
Przegrzewanie się oleju często wynika z kilku przyczyn. Może to być zbyt niski poziom oleju. Inna przyczyna to zanieczyszczenie oleju. Uszkodzenie pompy również bywa problemem. Niewłaściwa regulacja zaworów przelewowych to kolejna przyczyna. Niedrożność chłodnicy oleju także powoduje przegrzewanie. Regularna wymiana oleju i filtrów jest kluczowa. Zapobiega to przegrzewaniu.
Strategie Utrzymania Trwałości Systemu
Utrzymanie trwałości systemu jest priorytetem. Trwałość systemu hydraulicznego zależy od regularnych kontroli. Należy sprawdzać stan przewodów. Kontroluj też złącza i sam rozdzielacz. Zaleca się używanie wysokiej jakości części zamiennych. Przykładem są komponenty MTZ Belarus. Warto rozważyć także produkty ENERPAC. Konsultacja z dostawcą jest zawsze dobrym pomysłem. Firmy takie jak Hydron czy Exparto oferują wsparcie. Wskazówka: Zawsze konsultuj się z dostawcą. To zapewni dobór odpowiednich części. Regularne sprawdzanie stanu przewodów jest kluczowe. Zapewnia to trwałość systemu. Konserwacja przedłuża żywotność. Dokładna diagnostyka jest konieczna przed przystąpieniem do naprawy. Niewłaściwa interwencja może pogorszyć problem. Utrzymanie zapewnia trwałość.
