Kombajny Zbożowe John Deere: Budowa, Zasada Działania i Innowacje

Kombajny zbożowe John Deere, dzięki szeregowi aktualizacji wprowadzonych przez producenta od 2020 roku, są obecnie uznawane za jedne z najnowocześniejszych i najbardziej oszczędnych maszyn żniwnych na rynku rolniczym. Ich wysoka wydajność, automatyzacja i ułatwienie obsługi znacząco przyczyniły się do tej pozycji. Tego rodzaju narzędzia do prac rolnych cechują się również wysoką precyzją, a ich wydłużona żywotność gwarantuje niezawodność, nawet przy intensywnej pracy przez kilkanaście godzin na dobę. Kombajny zbożowe John Deere biorą czynny udział w większości prac wykonywanych w sezonie na polu uprawnym, będąc maszynami wielofunkcyjnymi, wykorzystywanymi przede wszystkim w celu optymalizacji procesu produkcji. Ciągły rozwój technologii rolniczej ma na celu zwiększenie efektywności siewu oraz zbioru plonów przy jak najmniejszych nakładach finansowych, co kombajny John Deere doskonale realizują.

Nowoczesne rolnictwo zyskuje nowy potencjał wydajności i zwiększania komfortu pracy. Rolnicy potrzebują obecnie sprzętu, który skupia w sobie wiele różnorodnych funkcji z możliwością ich sterowania w sposób automatyczny, dbając jednocześnie o niezawodność i optymalne spalanie. Dodatkowe udogodnienia, takie jak układ automatycznego prowadzenia, zdalny dostęp do wyświetlacza czy automatyczna synchronizacja z pozostałym sprzętem, ułatwiają codzienną pracę w nowoczesnym gospodarstwie. Rolnik wykonuje swoje obowiązki w wygodnej i przestronnej kabinie, zapewniającej mu najwyższy poziom bezpieczeństwa, a szczególnym udogodnieniem docenianym przez rolników jest układ automatycznego satelitarnego prowadzenia.

Serie Kombajnów Zbożowych John Deere - Przegląd Modeli i Ich Charakterystyka

John Deere zyskał popularność przede wszystkim dzięki nowoczesnym kombajnom, które łączą w sobie funkcje i wydajność wielu innych maszyn dotychczas używanych na polach uprawnych, kumulując je w jednym sprzęcie. Kombajny te nie tylko ścinają zboże, ale również je młócą, oczyszczają, a nawet zbierają i przechowują aż do momentu rozładunku lub przeładunku. Poniżej przedstawiamy przegląd kluczowych serii kombajnów John Deere.

Seria X9 - Niezrównana Wydajność

Najwydajniejsze kombajny zbożowe John Deere należą do serii X9. Ich efektywność sięga aż 100 ton na godzinę, jednocześnie straty zminimalizowano do 1%. Maszyny te charakteryzują się minimalnymi wymaganiami konserwacyjnymi i serwisowymi, co pozwala na oszczędność czasu i wydłużenie okresu zbiorów. Wydajność najnowszego modelu jest niemal niewyobrażalna - zbiornik maszyny ma pojemność ponad 16 tysięcy litrów, wpadają do niego 1,5 tony pszenicy na minutę, co oznacza wyładunek ziarna co kilkanaście minut. Seria X9 to najbardziej zaawansowane modele, wyposażone w potężne silniki o mocy do 700 KM. Model X9 1100 wyróżnia się podwójnym rotorem o powierzchni omłotu wynoszącej 4 m² oraz rotorami separującymi o imponującej powierzchni 22,5 m². Kabina X9 oferuje luksusowe warunki, zapewniając wygodę operatorowi.

Seria S - Tajemnica Rotora i Moc

Wydajnością w granicach 75 ton na godzinę mogą poszczycić się kombajny zbożowe John Deere serii S. Tajemnicą ich dotychczasowego sukcesu jest rotor, co prawda pojedynczy, ale jeden z największych na rynku. Silniki kombajnów John Deere serii S o mocy 625 KM (podczas rozładunku moc zwiększana jest o 50 KM) i pojemności 13,5 l produkowane są w Stanach Zjednoczonych w Waterloo. Ich bezawaryjność wynika między innymi z opatentowanego systemu ochrony przed kurzem dla systemu zagospodarowania saplin. Maszyny z serii S doskonale sprawdzą się w trudnych warunkach pracy dzięki układowi jezdnemu z przekładnią Pro Drive, która przenosi aż 95% mocy na podłoże. Ich zastosowanie ma uzasadnienie szczególnie przy układzie żniwnym powyżej 9 metrów. Wysokie gąsienice, o budowie trójkątnej, mają zdolność samooczyszczania, a trzy rozmiary (610, 760 i 910 mm) gwarantują o 30% większą powierzchnię styku z gruntem.

Seria T - Kompaktowa Moc i Aktywna Separacja

Kombajny z serii T charakteryzują się wydajnością rzędu 50 ton na godzinę. Ta maszyna, choć niewielka, ma największą powierzchnię aktywnej separacji ziarna wśród dostępnych na rynku kombajnów wytrząsaczowych, wynoszącą 4 m². Dodatkowo powiększono powierzchnię wytrząsaczy, a kosz sitowy został powiększony aż o 40%. Aby uzyskać taką wydajność, masa musi być płynnie podana do kombajnu. W przypadku kombajnów serii T pojemność zbiorników ziarna wynosi od 8 tys. do 11 tys. l, a wyładunek całości trwa około 1,5 minuty w tempie 125 l/s. Co bardzo ważne, w tym czasie maszyna generuje dodatkową moc na poziomie 34 KM, by utrzymać wydajność zbioru. Sercem maszyny jest silnik o mocy do 455 KM. System zarządzania prędkością obrotową silnika w połączeniu z przekładnią ProDrive daje możliwość pracy silnika na niższych obrotach (1600 obr./min) w trakcie transportu, co przekłada się na oszczędność paliwa na poziomie do 20%.

Seria W - Klasyka z Nowoczesnymi Rozwiązaniami

Rodzina W to aktualnie najmniejsze okręty żniwne w ofercie producenta z logo skaczącego jelenia. Składa się ona z czterech modeli o mocy znamionowej w zakresie 250-350 KM. Są to maszyny o klasycznej klawiszowej konstrukcji, w których zastosowano jednak pewne rozwiązania odróżniające je od typowo konwencjonalnej budowy.

Inne Serie: S7, T5 i T6

• Seria S7 kombajnów John Deere obejmuje modele takie jak S770 i S790, które wyróżniają się potężnymi silnikami JDX i JDX14, oferującymi moc sięgającą 625 KM. Zostały stworzone z myślą o komforcie operatora, co widać w ich cyfrowej architekturze oraz wyświetlaczach CommandCenter G5Plus, które zapewniają intuicyjną obsługę.
• Seria T5 kombajnów John Deere została stworzona z myślą o małych i średnich gospodarstwach, oferując silniki o mocach od 305 do 421 KM. Kombajny T5 zachwycają swoją kompaktową budową, która ułatwia manewrowanie i pracę w zróżnicowanym otoczeniu, a ich zaawansowana automatyzacja procesów zbiorczych i technologie wspierające codzienną pracę łączą wysoką efektywność z niezawodnością.
• Seria T6 kombajnów John Deere to znakomity wybór dla rolników, oferujący maszyny o mocy w przedziale od 348 do 466 KM. Ta moc zapewnia imponującą wydajność i szeroki wachlarz zastosowań. Projekt tych kombajnów charakteryzuje się kompaktowymi wymiarami i zwrotnością, co sprawia, że obsługa jest bezproblemowa, nawet w średniej wielkości gospodarstwach.

Budowa i Zasada Działania Kombajnu Zbożowego

Kombajn zbożowy to kluczowy element nowoczesnego rolnictwa, który łączy w sobie funkcje cięcia, młócenia i oczyszczania ziarna. Dzięki zaawansowanym rozwiązaniom technicznym i precyzyjnemu sterowaniu, ta maszyna zwiększa wydajność oraz skraca czas konieczny do wykonania prac żniwnych, obniżając koszty produkcji zboża i oszczędzając siły rolników.

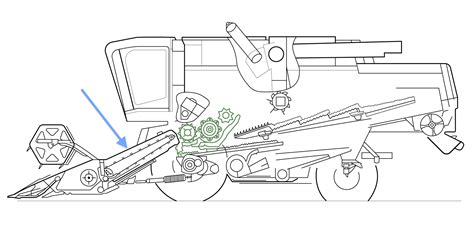

Główne Elementy Konstrukcyjne

Nowoczesny kombajn zbożowy składa się z wielu specjalistycznych elementów, z których każdy pełni kluczową rolę w procesie zbioru. Podstawę napędu stanowi wydajny silnik wysokoprężny o mocy od 200 do nawet 600 KM. Przeniesienie mocy odbywa się za pomocą przekładni mechanicznych i obwodowego układu pasów. Maszyna składa się z zespołu żniwnego, młócącego, czyszczącego oraz układu transportowego.

• Zespół żniwny (heder): Umieszczony na froncie kombajnu. Składa się z nagarniacza (motowideł) oraz zespołu tnącego (kosy). Jego zadaniem jest przyciąganie zboża do zespołu tnącego i jego precyzyjne cięcie.
• Podajnik ślimakowo-palcowy: Przenosi ścięte zboże na podajnik taśmowy, który wrzuca je do wnętrza kombajnu. Przenośnik pochyły o długości 177 cm posiadający 4 łańcuchy z listwami przekazują materiał z prędkością ponad 4 m/s.
• Bęben młócący: Centralny element kombajnu, jego zadaniem jest oddzielenie ziarna od kłosów oraz zanieczyszczeń. Obracający się z dużą prędkością bęben uderza w łodygi, a powstały strumień materiału trafia na ruchome sita.
• Klepisko: Współpracuje z bębnem młócącym, tworząc komorę młócącą. Klepisko dzielone na sekcje zapewnia o 12% większą powierzchnię separacji.
• Wytrząsacze i sita: Odizolowane ziarno trafia na wytrząsacze i sita, które jeszcze dokładniej je czyszczą, oddzielając plewy i resztki słomy.
• Wialnia: Dodatkowo oczyszcza ziarno, wykorzystując strumień powietrza.
• Chwytacz kamieni: Zapobiega uszkodzeniom mechanicznym, wyrzucając kamienie.
• Przenośniki: Transportują czyste ziarno do zbiornika.
• Zbiornik ziarna: Znajduje się z tyłu kombajnu, służy do przechowywania zebranego ziarna do momentu rozładunku.
• Sieczkarnia słomy (opcjonalnie): Jeśli rolnik nie potrzebuje słomy, kombajn z rozdrabniaczem słomy zamienia ją w naturalny, organiczny nawóz i rozrzuca za sobą na polu.

Proces Pracy Kombajnu Zbożowego Krok po Kroku

Budowa i zasada działania kombajnu zbożowego opierają się na optymalizacji każdego z tych etapów:

1. Cięcie: Kombajn rozpoczyna swoją pracę od ścinania roślin. Heder z precyzją tnie zboża dzięki obrotowym ostrzom (kosom). Na froncie zamontowany jest heder z nagarniaczem, który ustawia zboże i kieruje je do cięcia.
2. Podawanie: Listwy tnące, czyli kosy do kombajnów, ścinają łodygi na odpowiedniej wysokości. Następnie podajnik ślimakowo-palcowy transportuje ścięty materiał do wnętrza kombajnu.
3. Młócenie: Ścięte zboże trafia do bębna młócącego, który oddziela ziarna od kłosów. Bęben, współpracując z klepiskiem, wykonuje ruchy rotacyjne, wytrącając ziarno. W modelach z serii X9 zastosowano podwójny rotor, co znacząco podnosi efektywność separacji, umożliwiając szybsze i bardziej precyzyjne młócenie.
4. Separacja: Po wstępnym omłocie materiał przechodzi przez wytrząsacze, które odzyskują resztki ziaren. W jednorotorowej konstrukcji kombajnu więcej miejsca pozostaje wyżej, w sekcji młócącej na trzech klepiskach pracuje 15 mechanicznych cepów, które dokonują omłotu.
5. Czyszczenie: Sita i wialnia oczyszczają ziarno z plew i słomy, a chwytacz kamieni zapobiega uszkodzeniom mechanicznym. Systemy czyszczenia i filtracji w kombajnach John Deere odgrywają kluczową rolę w eliminowaniu zanieczyszczeń z ziaren, wykorzystując nowoczesne sita, które doskonale oddzielają plewy od kurzu.
6. Transport do zbiornika: Oczyszczone ziarno jest podawane poprzez przenośniki do zbiornika. Czasami w kombajnach stosuje się system przenośników, w którym po ukończeniu całego procesu, kłosy ponownie transportuje się do bębna młócącego, aby z największą dokładnością wydobyć najczystsze ziarna.
7. Zarządzanie resztkami: Sieczkarnia zamontowana w kombajnach John Deere wyposażona jest w zaawansowane ostrza, które skutecznie przekształcają resztki roślinne, takie jak słoma i łodygi, w drobniejszą formę. Rozdrobniona biomasa jest następnie równomiernie rozrzucana po polu lub zbierana.

Zaawansowane Technologie i Automatyzacja w Kombajnach John Deere

Kombajny John Deere są wyposażone w innowacyjne technologie, które znacząco zwiększają wydajność oraz precyzję zbiorów. Dzięki tym innowacjom możliwe jest zredukowanie strat oraz dostosowanie ustawień do aktualnych warunków polowych, co zwiększa ogólną efektywność energetyczną kombajnu.

Precyzja i Optymalizacja

Wraz z rozwojem technologii rolniczych, kombajny zbożowe John Deere wyposażane są w zaawansowane systemy monitoringu: GPS, czujniki wilgotności ziarna, kamery termowizyjne oraz automatyczne sterowanie głębokością cięcia. Dzięki temu operator może osiągnąć maksymalną efektywność oraz zoptymalizować zużycie paliwa. W układzie omłotu i separacji znajdują się czujniki strat ziarna na rotorze i koszu sitowym oraz kamery z pakietu Combine AdvisorTM na przenośniku czystego ziarna i powrocie niedomłotów. Automatyzacja w kombajnach John Deere znacząco upraszcza precyzyjne sterowanie maszynami. Wykorzystanie technologii rolnictwa precyzyjnego, takich jak GPS czy czujniki, pozwala na optymalizację pracy kombajnu, dopasowując ją do specyficznych warunków panujących na polu. Dodatkowo, systemy automatycznego poziomowania pomagają utrzymać idealne ustawienie maszyny, nawet na nierównym terenie, co przekłada się na wyższą efektywność i komfort pracy operatora. Dzięki integracji tych innowacyjnych rozwiązań, można osiągnąć oszczędności w zużyciu paliwa oraz skrócić czas potrzebny na zbiory.

Komfort i Sterowanie

Praca z cyfrowym systemem zbiorów zapewnia pełną kontrolę rolnika nad wykonywanymi działaniami maszyny, w tym celu wykorzystuje się aplikacje mobilne i bezprzewodowy transfer danych. Dodatkowo, wyświetlacz dotykowy 4600 o przekątnej 10’’ wraz z czterema wejściami wideo sprawiają, że bez najmniejszego problemu może on obsłużyć najnowsze rozwiązania rolnictwa precyzyjnego, a w razie potrzeby istnieje możliwość podłączenia dodatkowego wyświetlacza. Wyświetlacze CommandCenter G5Plus to imponujące, dotykowe panele o wysokiej rozdzielczości, które znacznie ułatwiają pracę operatora. Dzięki ich intuicyjnemu interfejsowi, operator ma błyskawiczny dostęp do najważniejszych informacji o maszynie. Zintegrowane systemy sterowania sprawiają, że monitorowanie wydajności maszyny jest proste i wygodne.

Superszybka architektura cyfrowa w kombajnach John Deere to przełomowa platforma technologiczna, która zmienia oblicze pracy na polu. Dzięki niej dane z systemów sterowania maszyny przetwarzane są z niespotykaną szybkością. Ten nowoczesny system łączy różnorodne rozwiązania technologiczne, co znacząco podnosi efektywność oraz precyzyjność działania. System Harvest IPM to nowoczesne rozwiązanie, które rewolucjonizuje zarządzanie mocą silnika w kombajnach marki John Deere.

Efektywność Paliwowa

Firma nieustannie inwestuje w innowacyjne technologie, które pozwalają ograniczyć zużycie paliwa, zachowując jednocześnie wysoką efektywność pracy. System zarządzania prędkością obrotową silnika w połączeniu z przekładnią ProDrive daje możliwość pracy silnika na niższych obrotach (1600 obr./min) w trakcie transportu, co przekłada się na oszczędność paliwa na poziomie do 20%.

Szczegółowe Elementy i Ich Regulacja w Kombajnach John Deere

Aby kombajn zbożowy służył rolnikowi bezawaryjnie przez cały sezon, konieczne jest regularne serwisowanie i prawidłowe przygotowanie do sezonu, a także optymalne ustawienie poszczególnych podzespołów.

Zespół Żniwny (Heder)

Heder stanowi serce kombajnu, od którego zależy dalszy przepływ masy żniwnej. Prawidłowe ustawienie hedera jest bardzo istotne, bo decyduje o tym, co będzie się działo na przenośniku pochyłym, a następnie na młocarni. W pierwszej kolejności należy skontrolować w nim stan nożyków kosy i układu napędowego, a także obecność ewentualnych luzów w przekładni. Zwykle trzeba ponadto wymienić stępione bagnety lub nożyki. W przenośniku ślimakowo-palcowym szczególną rolę odgrywa sprawność prowadnic palców podajnika, a w nagarniaczu należy sprawdzić stan siłowników. Nowoczesne przyrządy żniwne stosowane w kombajnach John Deere mogą zostać przestrojone do rzepaku w zaledwie 3 minuty.

• Przedłużenia zwojów podajnika ślimakowo-palcowego: John Deere ma w swoim wyposażeniu przedłużenia zwojów podajnika ślimakowo-palcowego. To bardzo przydatne rozwiązanie pozwalające dostosować maszynę do warunków panujących w danym sezonie żniwnym. W suchym roku przy krótkich roślinach dobrze jest założyć przedłużenia na zwoje, co pozwoli kierować materiał bardziej do środka. Koszt końcówek na zwoje jako dodatkowego wyposażenia wynosi 200 zł netto, a ich montaż bądź demontaż zajmuje około 10 minut.
• Ustawienie odległości podajnika ślimakowo-palcowego: Nie mniej ważne jest prawidłowe ustawienie odległości podajnika ślimakowo-palcowego od podłogi i od tylnej ściany hedera. W przypadku kombajnów serii W pierwsza wartość nie powinna być mniejsza niż 16 mm, zaś druga - 11 mm. Ustawienie tych dwóch parametrów zależy od tego, co młócimy.
• Regulacja kąta cięcia: Dzięki przegubowemu zamocowaniu przedniej płyty gardzieli, nie tylko w kierunku poprzecznym, ale także w kierunku wzdłużnym, operator może zmienić kąt ustawienia belki nożowej względem podłoża. Regulacja pochylenia hedera jest wykorzystywana przy zmianie wielkości opon, ale też powinna być zależna od warunków, w jakich kosimy.
• Napięcie łańcuchów w gardzieli: Sprawny przepływ masy wymaga właściwego napięcia łańcuchów w gardzieli. W tym celu najlepiej sprawdzić położenie trzeciej listwy od przodu. Powinna ona delikatnie dotykać podłogi albo znajdować się minimalnie nad nią.

Zespół Młócący i Separujący

Współosiowość klepiska sprawdzana jest u dilera podczas przeglądu zerowego, czyli przed wydaniem do klienta. Jeśli klepisko u rolnika było wymieniane, należy wówczas sprawdzić czy jest prawidłowo ustawione. Służą do tego umieszczone po obu stronach kombajnu wzierniki, które pozwalają na pomiar szczeliny roboczej. Dla kombajnów serii W wartości te sprawdzamy na trzeciej listwie od tyłu oraz drugiej od przodu, gdzie powinniśmy mieć odległość tzw. cepa zerowego wynoszącą 4,7 mm.

• Booster bar: W przypadku ciężko wymłacalnych roślin możemy w miejsce gładkiej listwy mocowanej na przodzie klepiska zainstalować tzw. booster bar. Jest to karbowana listwa przypominająca budową cep montowany na bębnie. Dostęp do progu klepiska uzyskamy po otwarciu pokrywy chwytacza kamieni, a do wymiany listwy gładkiej na ryflowaną wystarczy odkręcić sześć śrub.
• Kłosownik płytkowy: Do zwiększenia agresywności omłotu służy także instalowany standardowo kłosownik płytkowy, który pozwala zaślepić trzy pierwsze segmenty klepiska. Do jego załączenia bądź wyłączenia z pracy służy dźwignia dostępna po zdjęciu wziernika z prawej strony kombajnu.
• Intensywność separacji na wytrząsaczu: W celu zwiększenia intensywności separacji na wytrząsaczu warto zatroszczyć się o ukierunkowanie masy żniwnej na początek klawiszy i dłuższe jej na nich przytrzymanie. Można przestawić położenie klepiska pod odrzutnikiem słomy (dźwignia po lewej stronie) lub zastosować cięższy, dłuższy fartuch nad klawiszami.
• Fishbacki: W celu poprawienia wydajności wytrząsacza można przykręcić do klawiszy tzw. fishbacki. Są to dodatkowe grzebienie instalowane zawsze na wysokości czwartej kaskady, licząc od przodu kombajnu.
• Dotrząsacz palcowy Power Separator: Jest urządzeniem wspomagającym pracę wytrząsacza. W niektórych przypadkach jego aktywność nie jest wskazana (np. podczas zbioru rzepaku), a w celu wyłączenia go z pracy wystarczy zdemontować palce po uchyleniu górnego włazu.
• Sita HP: Sita o długości prawie 2 m pozwalają odseparowywać ziarna nawet na niewielkich skłonach, a dzięki unikatowej konstrukcji lamelek w sitach HP ze specjalnymi drucikami notuje się mniej niedomłotów.

Zespół Czyszczący

Konieczna jest kontrola zespołu czyszczącego, pasów i łańcuchów. Układ czyszczący o powierzchni 6,3 m², jeden z większych w branży, jest obsługiwany przez jeden duży wentylator. Sita zostały powiększone o 12%.

Silnik i Układ Paliwowy

Silnik kombajnu zbożowego należy sprawdzić, szczególnie biorąc pod uwagę sprawność układu paliwowego, chłodzenia i smarowania. Najczęściej wymienia się filtry paliwowe i filtr powietrza. Należy ponadto opróżnić odstojnik wody, skontrolować stan i poziom oleju oraz płynu chłodniczego. Zbiornik paliwa o pojemności 1250 l, dostęp do wszystkich korków czy chłodnicy od strony pomostu silnika znacznie ułatwiają obsługę.

Sieczkarnia Słomy

Kolejnym udogodnieniem w użytkowaniu kombajnu jest wybór karbowanych noży na sieczkarni słomy, dostępnych opcjonalnie w miejsce gładkich ostrzy. Niewielka dopłata do ząbkowanych noży szybko się zwraca.

Podsumowanie Zalety Kombajnów Zbożowych John Deere

Kombajny zbożowe John Deere to kompleksowe rozwiązania dla nowoczesnego rolnictwa. Ich zastosowanie jest bardzo proste - pozwala na otrzymanie gotowych, wyczyszczonych z wszelkich zanieczyszczeń ziaren. Nowoczesne kombajny wyposażone są w mocne silniki i technologie, które znacząco podnoszą ich wydajność i niezawodność podczas żniw. Samobieżne modele posiadają zaawansowane systemy automatyki oraz rozwiązania z zakresu rolnictwa precyzyjnego, dzięki którym efektywnie wykorzystują energię, jednocześnie ograniczając zużycie paliwa. Ergonomiczna kabina zapewnia operatorowi komfort i intuicyjne sterowanie, co ma ogromne znaczenie zwłaszcza w trudnych terenach i wymagających warunkach pracy. Przede wszystkim wyróżnia je zaawansowany system omłotu, który umożliwia maksymalne wykorzystanie plonów. Maszyny wyposażono w przyjazny dla użytkownika interfejs, dzięki czemu nawet osoby bez dużego doświadczenia poradzą sobie z ich obsługą. Istotnym atutem jest również niezwykła wytrzymałość zastosowanych komponentów, co sprawia, że kombajny pozostają niezawodne i działają bezawaryjnie przez długi okres, niezależnie od panujących warunków. Rolnicy nie wykonują skomplikowanych prac samodzielnie, a technologia John Deere jest tu kluczowym wsparciem.
