Kompletne sterowanie radiowe Hiab: Informacje i Rozwiązania

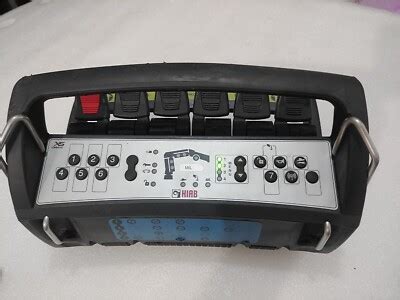

Sterowanie radiowe Hiab zostało zaprojektowane, aby zapewnić operatorowi maksymalny zasięg działania i pełną swobodę, umożliwiając szybkie, płynne i niezwykle precyzyjne sterowanie sprzętem. Ergonomiczny design kontrolerów zapewnia komfortowe użytkowanie oraz bezpieczną i dokładną obsługę urządzeń przeładunkowych.

Podstawowe komponenty i zestawy sterowania radiowego

Odbiornik radiowy i jego wymiana

Hiab Olsberg MultiDrive MD2 868F to odbiornik radiowy przedni z anteną. W przypadku wymiany starego odbiornika, musi on zostać wymieniony razem z modułem E2200, aby zapewnić prawidłowe funkcjonowanie systemu.

Ładowarka i akumulator

Do prawidłowego działania sterowania radiowego niezbędna jest odpowiednia ładowarka i akumulatory. Oryginalna ładowarka NBB obsługuje napięcia 12-24VDC i dostarcza 7.2V max. Standardowo w skład kompletnego zestawu wchodzą dwa akumulatory o symbolu 804572 o napięciu 7.2V i pojemności 1.6Ah.

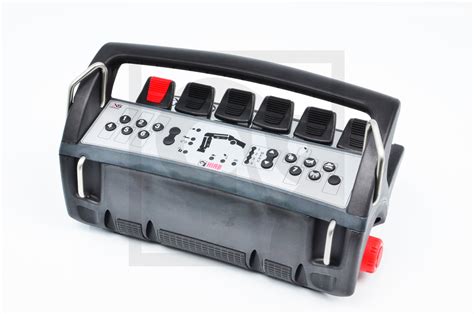

Kompletny zestaw sterowania radiowego Hiab Olsberg (8 funkcji)

Ten kompletny zestaw sterowania radiowego z 8 funkcjami obejmuje wszystkie niezbędne elementy do operowania żurawiem. Skład zestawu to:

• Nadajnik z naklejkami (numer katalogowy 9881557)
• Odbiornik (numer katalogowy 9882499)
• Ładowarka (numer katalogowy 9836713)
• Dwa akumulatory 804572 7.2V 1.6ah
• Pas biodrowy (numer katalogowy 3787125)

Zastąpione zestawy sterowania radiowego i aktualne rozwiązania

Wiele starszych zestawów sterowania radiowego Hiab, niezależnie od kraju pochodzenia (np. z Niemiec, Szwecji, Norwegii, Finlandii, Danii, Hiszpanii, Austrii, Szwajcarii, Holandii, Belgii, Francji, Wielkiej Brytanii, Nowej Zelandii czy USA), zostało wycofanych z oferty i nie są już dostępne do zamówienia. Zamiast nich wprowadzono zaktualizowane zestawy naprawcze, które pozwalają na wymianę zarówno odbiornika, jak i nadajnika, w zależności od zastosowanego systemu sterowania.

Nowe zestawy zostały zaprojektowane jako bezpośrednie zamienniki, co zapewnia pełną kompatybilność i prawidłowe działanie systemu sterowania. Obecnie dostępne są zestawy aktualizacyjne dla różnych systemów:

Ważne: Przed zakupem należy upewnić się, jaki system sterowania jest zainstalowany w danym urządzeniu, aby wybrać prawidłowy zestaw. W przypadku jakichkolwiek wątpliwości lub pytań dotyczących kompatybilności zestawu, prosimy o kontakt z działem sprzedaży, który pomoże w doborze odpowiedniego produktu.

Rozwiązywanie problemów ze sterowaniem radiowym Hiab HIDUO 144

Poniżej przedstawiamy typowe problemy i błędy, które mogą wystąpić w żurawiach Hiab HIDUO 144, zwłaszcza tych ze sterowaniem Spice 4000, wraz z możliwymi przyczynami i sugestiami diagnostycznymi.

Błąd 3: Emergency Stop

Błąd 3 oznacza aktywację awaryjnego zatrzymania (Emergency Stop). Za jego pojawienie się odpowiedzialne są zazwyczaj wyłączniki awaryjne oraz wtyczka na pilocie. W przypadku, gdy wyłączniki awaryjne zostały sprawdzone miernikiem i są sprawne, a przejścia z wyłączników do płytek również są prawidłowe, a wtyczka pilota wygląda w porządku, a mimo to pilot przestaje działać po pojawieniu się błędu 3, należy dokładniej zbadać całą ścieżkę sygnału awaryjnego stopu oraz wewnętrzne obwody pilota.

Błąd 49: Przypomnienie o przeglądzie

Błąd 49 jest przypomnieniem o konieczności przeprowadzenia przeglądu serwisowego i zazwyczaj można go zignorować w kontekście bieżących problemów z działaniem żurawia, jeśli priorytetem jest usunięcie usterek uniemożliwiających pracę.

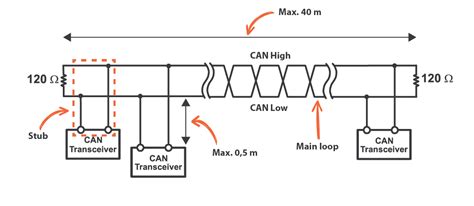

Błąd 51: Błąd szyny CAN

Błąd 51 wskazuje na problem z magistralą CAN. Szyna CAN jest kluczowa dla komunikacji między różnymi modułami sterującymi w żurawiu. Problemy z tą szyną mogą prowadzić do poważnych zakłóceń w pracy lub całkowitego jej uniemożliwienia. Diagnostyka błędu szyny CAN często wymaga specjalistycznego sprzętu i wiedzy. Może to być uszkodzenie okablowania, złącz, rezystorów terminujących lub samego modułu komunikacyjnego.

Błąd 58: Szarpnięcia na układzie hydraulicznym (sterowanie Spice 4000)

W przypadku żurawia Hiab HIDUO 144 ze sterowaniem Spice 4000, objawiającego się bardzo dużymi szarpnięciami na układzie hydraulicznym podczas używania manetek na pilocie, błąd 58 pojawiający się na każdej funkcji wskazuje na problem z kontrolą przepływu lub ciśnienia. Sugeruje to, że zawór zrzutowy (lub podobny zawór proporcjonalny) załącza się i wyłącza w niekontrolowany sposób. Jeśli żuraw pracuje normalnie na sterowaniu ręcznym, a okablowanie do elektrozaworów zostało wymienione na nowe, problem leży prawdopodobnie w systemie sterowania radiowego lub jego interfejsie z układem hydraulicznym. Warto sprawdzić:

• Akumulatory w pilocie: czy były sprawdzane lub wymieniane?
• Pilot: czy był testowany na innym żurawiu lub czy próbowano użyć innego pilota do tego żurawia, aby wykluczyć uszkodzenie samego pilota?
• Diagnostyka SPICE 4000: Czy istnieje możliwość odczytania dodatkowych informacji diagnostycznych z systemu SPICE 4000, np. szczegółów dotyczących błędu 58 lub innych pojawiających się błędów?
