Końcówka drążka kierowniczego to kluczowy element układu kierowniczego, który odpowiada za precyzyjne sterowanie maszyną. W przypadku koparko-ładowarek JCB 3CX, szczególnie ważny jest wybór odpowiedniego komponentu, zapewniającego niezawodność i bezpieczeństwo pracy.

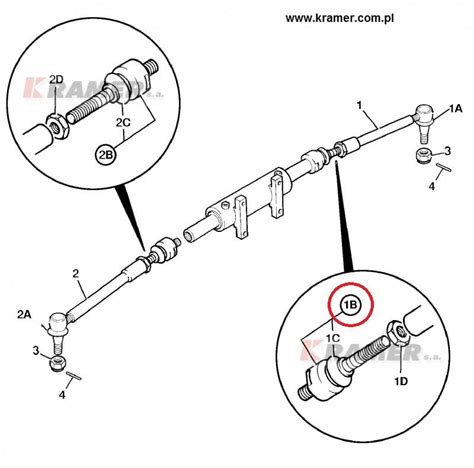

Czym jest przegub osiowy (końcówka drążka wewnętrzna) w JCB 3CX?
Przegub osiowy, znany również jako końcówka drążka wewnętrzna, jest specjalistycznym elementem układu kierowniczego. Jest on wkręcany bezpośrednio w tłoczysko siłownika skrętu, pełniąc funkcję łącznika. Jest to przegub osiowy (końcówka wewnętrzna), która wchodzi bezpośrednio w siłownik.
Model GX-AFTER 331/14861
Prezentowany element to przegub osiowy (końcówka drążka wewnętrzna) 331/14861 marki GX-AFTER, produkowany przez firmę Golden Eagle. Jest to komponent dedykowany do koparko-ładowarek JCB 3CX.
Kluczowe cechy i specyfikacja techniczna
Konstrukcja i wymiary
Końcówka drążka charakteryzuje się dwoma gwintami zewnętrznymi: M24x1.5 (od strony siłownika) oraz M22x1.5 (od strony drążka/końcówki zewnętrznej). Całkowita długość elementu wynosi 210 mm. Ten model ma nietypową kombinację gwintów M24 i M22, co wymaga precyzyjnej weryfikacji przed montażem.
Producent i jakość
Marka GX-AFTER (Golden Eagle) to synonim najwyższej jakości w elementach zawieszenia i układu kierowniczego, co gwarantuje długą żywotność i niezawodność części.
Funkcja i zastosowanie w układzie kierowniczym
Połączenie z siłownikiem i drążkiem
Ten element łączy się bezpośrednio z siłownikiem skrętu. Z drugiej strony wkręca się go w rurę drążka lub bezpośrednio łączy z końcówką drążka zewnętrzną.
Zależność od typu mostu napędowego
Zastosowanie tego przegubu osiowego zależy od typu mostu napędowego, który jest zainstalowany w koparko-ładowarce JCB 3CX.
Wymiana łyżki koparko-ładowarka JCB 3CX, 4CX. Szybkozłocze. Backhoe loader bucket replacement
Diagnostyka i znaczenie prawidłowego działania
Wykrywanie luzu i skutki zużycia
Luz na przegubie osiowym jest trudny do wykrycia bez podniesienia maszyny i dokładnej inspekcji. Niewykryty i nieusunięty luz prowadzi do nieprecyzyjnego prowadzenia koparko-ładowarki, a także przyczynia się do szybszego niszczenia opon.
Zalecenia montażowe i weryfikacja
Gwint wkręcany w siłownik (M24) należy zabezpieczyć klejem do gwintów, aby zapewnić stabilność połączenia. Weryfikacja gwintów jest kluczowa ze względu na wspomnianą nietypową kombinację. W przypadku wątpliwości lub potrzeby potwierdzenia zgodności elementu, zaleca się konsultację ze specjalistą, aby uniknąć kosztownego przestoju maszyny.
