Końcówka Drążka Kierowniczego: Klucz do Precyzyjnego Sterowania Pojazdami Rolniczymi

Drążek kierowniczy to jeden z tych elementów samochodu, który mechanicy widzą setki razy, ale dla większości kierowców pozostaje zagadką. Wiele osób nie do końca wie, gdzie ta część się znajduje i jaką dokładnie rolę odgrywa w układzie kierowniczym. W naszym poradniku kompleksowo omówimy tę tematykę, ze szczególnym uwzględnieniem jego zastosowania w maszynach rolniczych, takich jak rozrzutniki.

Czym jest końcówka drążka kierowniczego?

Czym tak w ogóle są końcówki drążków kierowniczych? Są to elementy, których głównym zadaniem jest łączenie zwrotnicy koła z systemem kierowniczym. Końcówki drążków kierowniczych zbudowane są z części elastycznych, nazywanych profesjonalnie przegubami kulowymi. To właśnie dzięki przegubom kulowym możliwy jest ruch zawieszenia koła, a także skręty zwrotnicy względem przekładni kierowniczej na stałe zamontowanej w aucie.

Gdyby rozłożyć układ kierowniczy na czynniki pierwsze, drążek, podobnie jak wahacze, stanowiłby jeden z jego ważnych elementów. Nie występuje on pojedynczo, a w parze. Znajduje się w przedniej części auta pod jego nadwoziem w bliskim sąsiedztwie kół - po obu stronach przekładni kierowniczej, którą łączą ze zwrotnicą zawieszenia. Tak umiejscowione drążki kierownicze mają za zadanie odpowiednio przekazywać ruch z kierownicy na koła. Mają także wpływ na płynne manewrowanie pojazdem w lewo lub w prawo, co przekłada się na stabilność i bezpieczeństwo jazdy.

Te elementy mogą znajdować się w różnych typach układów kierowniczych (np. układ z przekładnią ślimakową, zębatą czy z elektrohydrauliczną) i występować w dwóch rodzajach. Wersja podłużna odpowiada za przekazanie siły z przekładni do zwrotnicy, natomiast drążek poprzeczny transportuje ją pomiędzy zwrotnicami kół.

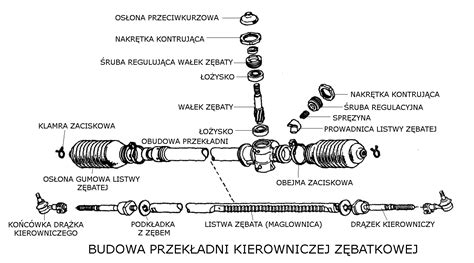

Budowa drążka kierowniczego i jego końcówki

Drążek wyglądem przypomina stalowy pręt ze specyficzną końcówką. Mimo prostej budowy każdy jego element ma kluczowe znaczenie dla precyzyjnego przenoszenia ruchu kierownicy na koła, a składa się najczęściej z następujących części:

• drążek - łącznik kierowniczy, który służy do przekazywania ruchu z mechanizmu kierowniczego do końcówek kierowniczych;
• końcówki kierownicze - elementy w kształcie litery L, mające z jednej strony zwrotnicę, a z drugiej drążek. Pozwalają na poruszanie się kół w różnych kierunkach podczas ruchów kierownicą;
• przeguby kulowe - elastyczne komponenty znajdujące się na końcu drążka oraz w zawieszeniu McPersona. Umożliwiają płynne sterowanie pojazdem, a to za sprawą pionowego poruszania się zwrotnicy względem przekładki kierowniczej.

Końcówki drążków kierowniczych w rozrzutnikach i pojazdach rolniczych

W pojazdach rolniczych i maszynach takich jak rozrzutniki, końcówki drążków kierowniczych pełnią analogiczną, lecz często jeszcze bardziej obciążoną funkcję. Są one kluczowe dla prawidłowego prowadzenia maszyny podczas jazdy po nierównym terenie oraz pracy w polu.

Przykładowo, końcówka drążka kierowniczego M22x1,5 lewa jest stosowana w maszynach takich jak MTZ Belarus czy JuMZ. Specyficzne wymagania dotyczące wytrzymałości i precyzji są tu kluczowe ze względu na ciężkie warunki eksploatacji.

Szczególnie istotna jest końcówka drążka prawa o średnicy otworu fi-24 mm i gwincie M27x2 prawym do rozrzutnika. Jest to element układu kierowniczego lub zawieszenia osi, zapewniający prawidłowe prowadzenie maszyny podczas jazdy i pracy w polu. Odpowiada za stabilne połączenie drążka z elementami zwrotnicy, umożliwiając płynny skręt i precyzyjne sterowanie rozrzutnikiem. Wykonana jest z wysokowytrzymałej stali, odpornej na zużycie, odkształcenia i korozję, co gwarantuje niezawodność oraz długą żywotność w trudnych warunkach polowych. Warto zaznaczyć, że jest to POLSKI PRODUKT, co wskazuje na rodzime pochodzenie.

Najczęstsze przyczyny uszkodzeń końcówek drążków kierowniczych

Drążki kierownicze nie ulegają awariom z dnia na dzień. Proces ich uszkodzenia to powolne, ale nieuchronne zużycie, ponieważ te elementy tracą swoją pierwotną wytrzymałość z każdym pokonanym kilometrem. Również pewne procesy przyczyniają się do ich szybszego wyeksploatowania:

• Styl jazdy kierowcy/Warunki eksploatacji. Częste, umyślne wjeżdżanie w dziury to prawdziwy test wytrzymałościowy dla układu kierowniczego i może doprowadzić do konieczności wymiany końcówki drążka kierowniczego. Nie sprzyjają mu też ostre wchodzenie w zakręty czy obijanie się o krawężniki. W przypadku maszyn rolniczych, ciągła praca na nierównych polach, wibracje i obciążenia znacząco przyspieszają zużycie.
• Zużycie pod wpływem użytkowania pojazdu. Każdy przejechany kilometr to pojawiające się mikrouszkodzenia - zwłaszcza gdy kierowca jeździ po dziurawych drogach lub w terenie. Końcówki drążków pracują niczym zawiasy, a ich przeguby kulowe z czasem po prostu wypracowują luz. Im gorsza nawierzchnia, tym szybciej następuje zużycie.
• Źle ustawiona geometria kół. W rezultacie drążki i końcówki pracują pod nienaturalnym obciążeniem, a to prosta droga do szybszego zużycia oraz ryzyka nagłej awarii.
• Rdzewienie. Wilgoć, sól drogowa i zabłocone zawieszenie to idealne warunki do powstania ognisk korozji. Rdza potrafi „zjeść” nawet solidne drążki, szczególnie jeśli ich osłony gumowe są popękane. Warto regularnie sprawdzać ich stan - zwłaszcza po zimie.
• Brak smarowania. Końcówki drążków mają wbudowane smarowane przeguby kulowe, które z czasem tracą smar. Jeśli nie są odpowiednio konserwowane, tarcie niszczy metal, prowadząc do charakterystycznych stuków i luzów. W niektórych modelach możesz przedłużyć ich życie, stosując smar do przegubów.

Drążek w samochodzie zużywa się w innym tempie w zależności od kilku czynników. Częsta jazda po nierównościach może doprowadzić do jego wymiany po 50 tys. km, a spokojna, odbywająca się po równych drogach spowoduje, że ten element wytrzyma nawet 150-200 tys. km. Specjaliści wskazują, że szybciej psują się też zamienniki niskiej jakości.

Objawy zużycia lub uszkodzenia końcówki drążka kierowniczego

W procesie eksploatacji samochodu wiele elementów mechanicznych ulega zużyciu materiałowemu, również drążki kierownicze. Objawy dają przede wszystkim końcówki, które są delikatne i narażone na duże przeciążenia. Jeżeli dojdzie do ich awarii, kierowcy lub operatorzy maszyn rolniczych mogą odczuwać następujące symptomy:

• Stukanie dobiegające z przednich kół podczas skręcania z niską prędkością lub jazdy po nierównościach;
• Luzy i drżenie kierownicy (w pojazdach rolniczych może to być odczuwalne jako niestabilność sterowania);
• Opór podczas skręcania kierownicą;
• Nierównomierne zużycie opon spowodowane nieprawidłowym ustawieniem kół;
• Trudności z utrzymaniem toru jazdy;
• Ściąganie pojazdu na boki.

Objawy uszkodzonego drążka kierowniczego bywają trudne do wychwycenia. W początkowym stadium usterka ta może być mało wyraźna, co dodatkowo utrudnia prawidłową weryfikację. Już na tym etapie warto skonsultować się ze specjalistą i zweryfikować symptomy. Gdy po czasie problem zacznie narastać, obniżając przy tym komfort podróży lub - co gorsza - zostanie on zbagatelizowany, można łatwo doprowadzić do poważnych konsekwencji, dlatego lepiej nie czekać do ostatniej chwili. Jeżeli nie zdecydujemy się na natychmiastową wymianę drążka kierowniczego, może dojść nawet do odczepienia się koła, a to bardzo niebezpieczna sytuacja.

Jak zapobiegać awariom drążka kierowniczego?

Dzięki kilku prostym nawykom można znacznie wydłużyć żywotność końcówek drążków kierowniczych, zarówno w samochodach, jak i maszynach rolniczych. Warto:

• Starać się omijać dziury i nie wjeżdżać z impetem na krawężniki (szczególnie ważne w terenie);
• Zadbać o prawidłową geometrię kół;
• Reagować na pierwsze sygnały zużycia;
• Unikać gwałtownych manewrów;
• Dokonywać regularnych, dokładnych przeglądów auta/maszyny.

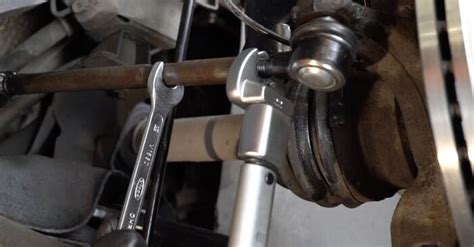

Wymiana końcówek drążków kierowniczych - koszty i proces

Wymiana końcówek drążków kierowniczych nie należy do najtrudniejszych czynności serwisowych, natomiast zalecamy zlecić tę usługę profesjonalnemu warsztatowi, ze względu na konieczność ustawienia zbieżności kół na stanowisku pomiarowym do obsługi geometrii zawieszenia. Należy pamiętać, że nieprawidłowe ustawienie geometrii może stać się przyczyną przedwczesnego zużycia opon i części zawieszenia, wpływa także negatywnie na bezpieczeństwo.

Wymiana natomiast polega na podniesieniu samochodu/maszyny, demontażu koła, a także wykręceniu końcówki drążka ze zwrotnicy koła i z drążka kierowniczego. Po wszystkim, montowana jest nowa końcówka drążka kierowniczego w miejsce starej.

Ile kosztuje wymiana drążka kierowniczego? Cena za taką usługę może różnić się w zależności od warsztatu, ale mimo to nie należy ona do wysokich. Średnio kierowca zapłaci od 50 do 150 zł, co jest naprawdę małym wydatkiem, w porównaniu do kosztów zaniedbania tej usterki. Warto wziąć pod uwagę fakt, że po wymianie drążka kierowniczego cena wzrośnie z uwagi na konieczność przeprowadzenia ustawienia zbieżności kół.

Stopień trudności wymiany drążka zależy w dużej mierze od jego lokalizacji w aucie - czasem demontaż można przeprowadzić korzystając wyłącznie z podnośnika, a w innych przypadkach wymagane jest wyjęcie przekładni. Usługa ta jest już droższa i zazwyczaj kosztuje w granicach kilkuset złotych. Po wymianie niezbędne jest ustawienie geometrii kół.

Producenci i dostępność części

Końcówki drążków kierowniczych kosztują od kilkudziesięciu do kilkuset złotych, w zależności od modelu samochodu i producenta części. Końcówki drążków kierowniczych oferowane są przez takie marki jak chociażby Meyle, TRW, Lemforder, NK, Delphi, Moog, SWAG, Febi Bilstein czy Birth. Tego typu produkty charakteryzują się wysoką jakością i nierzadko wykorzystywane są na tzw. pierwszy montaż. Zarówno końcówki, jak i same drążki kierownicze są dostępne na rynku części zamiennych i w przypadku popularnych modeli samochodów oraz maszyn rolniczych nie powinno być problemów z kupnem tego typu części.

Inne usterki układu kierowniczego

Hałasy wydobywające się z okolic układu kierowniczego mogą być spowodowane również takimi czynnikami jak zużyte przeguby krzyżowe kolumny kierowniczej czy niesprawny drążek kierowniczy. W przypadku tego drugiego, usłyszymy stuki z okolic maglownicy i zaobserwujemy gorszą sprawność układu kierowniczego. Przy okazji wymiany części układu kierowniczego zalecamy także kontrolę stanu pozostałych podzespołów, bowiem zazwyczaj mają one zbliżoną trwałość. Jeśli więc jedna część się zepsuje, bardzo możliwe, że w niedługim czasie da o sobie znać kolejna. Warto także zwrócić uwagę na stan gumowych osłon drążków kierowniczych - być może trzeba będzie je wymienić na nowe.
