Układ wtryskowy i części silnika w ciągnikach Ford 3000

Ciągniki Ford 3000 (a także Ford 4000) są cenione w rolnictwie za swoją trwałość, wydajność oraz niezawodność. Dzięki ich konstrukcji i uniwersalności znajdują zastosowanie zarówno w mniejszych gospodarstwach, jak i w intensywnych pracach polowych. Aby zapewnić ich długotrwałą sprawność, niezwykle ważne jest regularne serwisowanie i wymiana zużytych części. Silnik jest sercem każdego pojazdu rolniczego, które napędza wszystkie jego funkcje. Choć jest to jednocześnie najmniej awaryjny podzespół, zdarza mu się ulec usterkom, szczególnie po latach pracy w trudnych warunkach terenowych.

Budowa i działanie silnika Ford

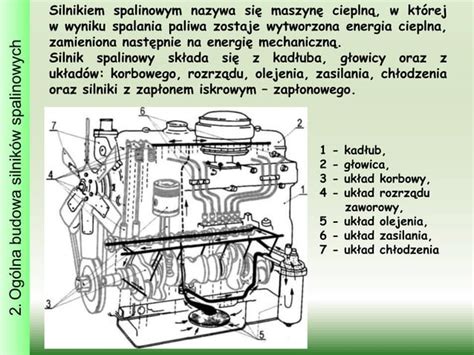

Silnik w ciągniku Ford składa się z wielu precyzyjnie zaprojektowanych elementów współgrających ze sobą, aby zapewnić wydajność i niezawodność podczas pracy. Podstawowym komponentem jest blok silnika, w którym znajdują się cylindry oraz kanały chłodzące. Wewnątrz cylindrów pracują tłoki, które wraz z korbowodami i wałem korbowym zamieniają energię spalanego paliwa na ruch obrotowy. Głowica silnika mieści natomiast zawory dolotowe i wylotowe, które regulują przepływ mieszanki paliwowo-powietrznej oraz spalin.

Kluczowe układy silnika

Kompleksowa konstrukcja jednostki napędowej w ciągniku Ford zapewnia wydajność, trwałość i dostosowanie do różnych warunków pracy.

• Układ rozrządu: Obejmuje wałek rozrządu, popychacze i dźwignie zaworowe. Ten układ zapewnia synchronizację otwierania i zamykania zaworów z ruchem tłoków.
• Pompa paliwowa: Dostarcza paliwo do wtryskiwaczy.
• Pompa olejowa: Odpowiada za smarowanie ruchomych części silnika.
• Filtry: Filtry powietrza i oleju chronią mechanizmy przed zanieczyszczeniami.
• Układ chłodzenia: Złożony z pompy wody, chłodnicy i termostatu, reguluje temperaturę pracy silnika, zapobiegając przegrzewaniu.

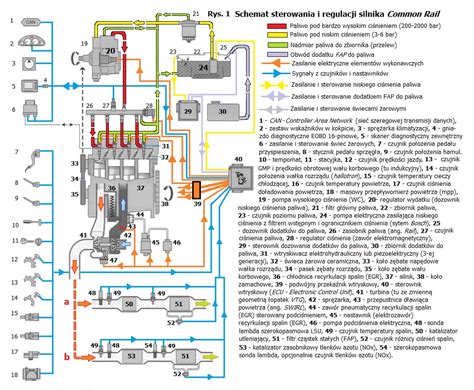

Układ wtryskowy i jego znaczenie

Układ wtryskowy w silnikach ciągników Ford odpowiada za precyzyjne podanie paliwa do komory spalania oraz prawidłowy przebieg procesu zapłonu w jednostkach wysokoprężnych. Jest to kluczowy element dla efektywności spalania i ogólnej wydajności silnika.

Elementy układu wtryskowego

• Przewód wtryskowy: Dostępny jest przewód wtryskowy 81814454, stosowany m.in. w modelach Ford 5610, 6610 i 6810. Element ten musi być wykonany z zachowaniem odpowiedniej średnicy wewnętrznej oraz odporności na wysokie ciśnienie paliwa generowane przez pompę wtryskową.
• Dusza wtryskiwacza paliwa: Jest to komponent, który może nadawać się do wymiany po długim czasie eksploatacji, świadczący o zużyciu samego wtryskiwacza.
• Świeca żarowa: W jednostkach wyposażonych w system podgrzewania komory spalania istotną rolę odgrywa świeca żarowa 24V 975331, stosowana również w ciągnikach powiązanych z markami Fiat i New Holland. Odpowiada ona za ułatwienie rozruchu w niskich temperaturach poprzez wstępne podgrzanie powietrza w cylindrze. Zużyta świeca żarowa może powodować wydłużony rozruch oraz zwiększone zadymienie po uruchomieniu silnika.

Inne kluczowe podzespoły silnika i ich serwisowanie

Układ korbowo-tłokowy

Układ korbowo-tłokowy w silnikach ciągników Ford odpowiada za przekształcenie energii spalania paliwa w ruch obrotowy wału korbowego. Elementy tej sekcji pracują pod dużym obciążeniem mechanicznym i termicznym, dlatego podczas remontu należy zwracać szczególną uwagę na ich stan techniczny oraz zgodność wymiarową.

• W ofercie dostępne są tłoki kompletne ze sworzniem i pierścieniami, m.in. 81877571 oraz 83913727 / 87295265, stosowane w wybranych jednostkach napędowych Ford i New Holland.
• Istotną grupę stanowią również korbowody 87801218, tuleje korbowodu 81819460 oraz tulejki 87840995 i 83995043, które zapewniają prawidłową współpracę z wałem korbowym.
• Uzupełnieniem są śruby korbowodu 81803988, 83963155 oraz nakrętki 7/16" UNF, a także komplet panewek korbowodowych 81876612.

Wymiana tych elementów podczas remontu dolnej części silnika pozwala przywrócić właściwe luzy robocze i ograniczyć ryzyko zatarcia jednostki napędowej.

Głowica silnika i układ rozrządu

Głowica silnika w ciągnikach Ford odpowiada za prawidłowy przebieg procesu spalania, szczelność komory spalania oraz sterowanie przepływem mieszanki paliwowo-powietrznej i spalin.

• Dostępne są zawory wydechowe 81818709 oraz 81825866, a także zawór ssący 81876734, stosowane w jednostkach napędowych Ford i kompatybilnych modelach New Holland czy Case.
• Podczas naprawy głowicy istotne są również uszczelniacze zaworowe 81804329 i 81804330, ograniczające przedostawanie się oleju do komory spalania.
• W przypadku demontażu głowicy zaleca się zastosowanie nowych śrub głowicy, takich jak 83907721, 83948451 lub 87802207, zgodnie z procedurą dokręcania producenta. Właściwe napięcie wstępne śrub ma znaczenie dla trwałości uszczelki pod głowicą i równomiernego docisku do bloku silnika.
• Inne komponenty, takie jak popychacz zaworów, również wymagają uwagi.

Układ smarowania

Układ smarowania w silniku ciągnika Ford odpowiada za dostarczanie oleju do panewek, wału korbowego, tłoków oraz elementów rozrządu. Prawidłowe ciśnienie oleju ma bezpośredni wpływ na trwałość jednostki napędowej i ograniczenie zużycia współpracujących powierzchni.

• Dostępny jest wałek zębaty pompy oleju, stosowany m.in. w modelach Ford 4610, 5610 i 6610, który odpowiada za przeniesienie napędu na pompę olejową.
• Istotnym komponentem kontrolnym jest czujnik ciśnienia oleju 4151243 / 5160694, montowany również w maszynach New Holland i Fiat. Element ten przekazuje informację o poziomie ciśnienia w układzie do wskaźnika lub kontrolki ostrzegawczej.
• Ważna jest także uszczelka miski oleju.

Układ chłodzenia

Układ chłodzenia w silniku ciągnika rolniczego Ford odpowiada za utrzymanie stabilnej temperatury pracy jednostki napędowej, niezależnie od obciążenia i warunków polowych.

• Jednym z kluczowych elementów tego systemu jest obudowa termostatu 153625832, stosowana w modelach kompatybilnych z markami Case, Fiat, Ford, New Holland oraz Steyr. Element ten odpowiada za prawidłowe osadzenie termostatu oraz szczelne połączenie z przewodami układu chłodzenia.

Nieprawidłowe działanie układu chłodzenia może skutkować przegrzewaniem jednostki, spadkiem mocy oraz przyspieszonym zużyciem uszczelki pod głowicą. Dlatego podczas prac serwisowych należy kontrolować stan obudowy, powierzchni przylgowych oraz uszczelnień.

Uszczelki silnika

Uszczelki silnika Ford odpowiadają za utrzymanie szczelności pomiędzy kluczowymi elementami jednostki napędowej, takimi jak blok silnika, głowica, pokrywa zaworów czy miska olejowa. Ich prawidłowy dobór ma bezpośredni wpływ na kompresję, szczelność układu smarowania oraz ograniczenie wycieków oleju i spalin.

• W kategorii znajdują się uszczelki pod głowicę, m.in. 82855144, 81825058, a także wersje przeznaczone do silników 3-cylindrowych - 83977022 oraz 83956449.
• Do górnej części silnika przeznaczone są uszczelki pokrywy zaworów 83976376, C7NN6584B oraz 83976375, które zabezpieczają przed wyciekiem oleju w strefie rozrządu.
• W dolnej części jednostki stosuje się uszczelki miski olejowej, m.in. 81876942, 87800945 / 83989367 oraz 99439562, dostępne w wersjach papierowych i metalowych.
• Uzupełnieniem oferty są uszczelki kolektora wydechowego 4849327, 87801658, E9NN9448AA i 83999220, niezbędne przy pracach przy głowicy lub wymianie kolektora.

Koło zamachowe i napinacz paska

Koło zamachowe w silniku ciągnika Ford stabilizuje pracę jednostki napędowej i umożliwia prawidłowe przeniesienie momentu obrotowego na układ przeniesienia napędu. Współpracuje ono z rozrusznikiem poprzez wieniec zębaty, którego zużycie może powodować trudności z uruchomieniem silnika.

• Uzupełnieniem oferty jest podkładka zabezpieczająca koła zamachowego 731192M1, stosowana również w niektórych modelach Massey Ferguson. Element ten odpowiada za zabezpieczenie śrub mocujących przed samoczynnym odkręceniem podczas pracy pod obciążeniem.

Napinacz paska wielorowkowego odpowiada za utrzymanie właściwego napięcia paska napędzającego podzespoły pomocnicze silnika, takie jak alternator czy pompa wody. Dostępny jest napinacz BTA B05-AG-008, stosowany w wybranych modelach Case, Fiat oraz Ford. Zużyty napinacz może powodować poślizg paska, nierówną pracę alternatora oraz problemy z wydajnością układu chłodzenia. Objawami mogą być piski w okolicy silnika, wahania napięcia ładowania lub nadmierne drgania paska.

Remont silnika i dostępność części zamiennych

Remont silnika w ciągniku rolniczym Ford najczęściej obejmuje elementy najbardziej narażone na zużycie mechaniczne i termiczne. Po długim czasie eksploatacji do wymiany mogą nadawać się takie komponenty jak tuleja wałka rozrządu, dusza wtryskiwacza paliwa lub tłok ze sworzniem i pierścieniami. Tego typu okoliczności zawsze oznaczają przestoje i stratę czasu.

W pierwszej kolejności wymienia się podzespoły układu korbowo-tłokowego, takie jak tłok ze sworzniem i pierścieniami 81877571 lub 83913727 / 87295265, a także komplet pierścieni tłokowych 87801086. W przypadku stwierdzenia nadmiernych luzów montuje się nowe panewki korbowodowe 81876612 oraz kontroluje stan korbowodu 87801218 i tulei korbowodu 81819460. Podczas remontu górnej części silnika standardowo stosuje się nowe uszczelki pod głowicę, np. 82855144, 81825058 lub 83977022 w wersjach do silników 3-cylindrowych. Często wymieniane są także zawory wydechowe 81818709, 81825866 oraz zawór ssący 81876734 wraz z uszczelniaczami 81804329 i 81804330. W ramach uszczelnienia całej jednostki stosuje się zestawy uszczelek góra 81811096 / VPA4301, dół 3926004 lub komplet 81811094GV. Przy większym przebiegu kontroluje się również wieniec koła zamachowego 81710704 oraz elementy układu smarowania. Dostępne są również simmeringi.

Dostępne są zamienne komponenty w dobrej cenie, które stanowią gwarancję trwałości i długowieczności maszyny. Sklepy oferują praktycznie każdy podzespół do motoru ciągnika, który może ulec awarii, proponując podzespoły oryginalne oraz bardzo dobre zamienniki czy odpowiedniki, charakteryzujące się dobrą klasą materiałów oraz nowoczesnymi technologiami wykonania. Nasz wybór części nada się ponadto również do pojazdów wyprodukowanych przez innych producentów, takich jak Massey Ferguson, New Holland czy Case.
