Traktory i minikoparki Yanmar są cenione za swoją niezawodność, jednak, podobnie jak w przypadku każdej maszyny, mogą wystąpić problemy z systemem elektrycznym, w tym z ładowaniem akumulatora. Świecąca się lub żarząca kontrolka ładowania to sygnał, którego nie należy ignorować. Ten artykuł pomoże zrozumieć system ładowania w maszynach Yanmar, zdiagnozować typowe usterki i znaleźć skuteczne rozwiązania.
Zrozumienie Systemu Ładowania Yanmar
Prawidłowe działanie systemu ładowania jest kluczowe dla bezawaryjnej pracy każdej maszyny. W traktorach i minikoparkach Yanmar system ten opiera się na kilku głównych komponentach.
Alternator czy Prądnica (Dynamo)?
W zależności od modelu i roku produkcji, w maszynach Yanmar można spotkać zarówno alternatory, jak i prądnice (dynamo).
- Prądnica (dynamo): To nic innego jak większe dynamo, które wytwarza napięcie około 18 V AC na wolnych obrotach, jeśli jest sprawne (mierzone po odłączeniu regulatora). W takim systemie ładowanie na obrotach biegu jałowego będzie bardzo słabe. Prądnice często występują z magnesami trwałymi, a na wyjściu generują prąd zmienny.
- Alternator: Nowsze modele zazwyczaj wyposażone są w alternatory, które zapewniają stabilniejsze ładowanie. Nawet alternatory typu „dynamo” w systemach Yanmar mogą nie generować 14V na biegu jałowym, a stabilne napięcie ładowania (ponad 14V) osiąga się zazwyczaj na wyższych obrotach.
Rola Regulatora Napięcia
Regulator napięcia jest niezbędnym elementem każdego systemu ładowania. Składa się on z mostka prostowniczego, diody Zenera i tyrystora, co utrzymuje napięcie w granicach 12-14 V DC. Istnieją różne typy regulatorów:
- Regulatory stratne (typu "open"): Mogą mniej się nagrzewać podczas pracy. Stosowanie regulatora stratnego od motocykli może jednak przegrzewać alternator i ewentualnie przypalać pasek klinowy.
- Regulatory szeregowe: Utrzymują stabilne napięcie w systemie.
Regulator można dobrać od quada, kosiarek samojezdnych o podobnym działaniu, jednak zawsze zaleca się stosowanie części zgodnych ze specyfikacją producenta.
Znaczenie Kontrolek na Desce Rozdzielczej

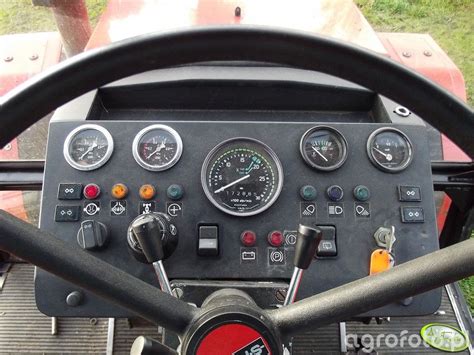

Na desce rozdzielczej traktorów Yanmar, zwłaszcza modeli z serii AF, takich jak AF 16 czy AF 24, znajduje się szereg kontrolek, które sygnalizują różne stany pracy lub potencjalne problemy. Zrozumienie ich znaczenia jest kluczowe dla prawidłowej eksploatacji i diagnostyki, zwłaszcza że dostępność szczegółowych instrukcji obsługi w językach innych niż japoński bywa ograniczona.
- Kontrolka ładowania: Informuje o prawidłowym działaniu alternatora/prądnicy i ładowaniu akumulatora. Jej świecenie po uruchomieniu silnika wskazuje na problem.
- Kontrolka ciśnienia oleju: Sygnalizuje odpowiednie ciśnienie oleju silnikowego.
- Kontrolka podnośnika/układu hydraulicznego (często żółta, np. w modelu Yanmar AF24): Może wskazywać na niski poziom oleju hydraulicznego, problem z ciśnieniem w układzie lub usterkę podnośnika. Tłumaczenie z japońskiego często sugeruje słowo „winda”, co może odnosić się do funkcji podnośnika hydraulicznego.
- Inne kontrolki: Mogą obejmować wskaźniki świec żarowych, temperatury płynu chłodzącego, ciśnienia paliwa czy innych systemów bezpieczeństwa.
Użytkownicy traktorów Yanmar często poszukują szczegółowej instrukcji z omówieniem kontrolek, wskaźników oraz drobnych przełączników, w tym tych umieszczonych na błotnikach. Te przełączniki mogą sterować różnymi funkcjami, takimi jak włączanie i wyłączanie WOM (Wałka Odbioru Mocy), sterowanie oświetleniem roboczym, regulacja niektórych funkcji hydraulicznych czy blokada mechanizmu różnicowego. Ich precyzyjne działanie i umiejscowienie mogą różnić się w zależności od konkretnego modelu i roku produkcji.
Objawy i Wstępna Diagnostyka Problemu z Ładowaniem
Kiedy kontrolka ładowania świeci się lub żarzy po odpaleniu silnika, należy podjąć natychmiastowe kroki diagnostyczne. Problem ten może mieć szereg przyczyn, od prostych po złożone.
Typowe Objawy Braku Ładowania
- Kontrolka ładowania świeci stale lub żarzy się po odpaleniu silnika.
- Napięcie na akumulatorze po odpaleniu nadal wynosi około 12,2-12,6 V (nie rośnie wraz ze wzrostem obrotów).
- Po włączeniu świateł napięcie spada, rozrusznik kręci coraz słabiej.
- Po kilku uruchomieniach akumulator jest rozładowany.
Podstawowe Kroki Diagnostyczne
Aby sprawdzić, czy system ładowania działa prawidłowo, należy wykonać następujące czynności:
- Sprawdzenie jasności świateł: Szybki test polega na sprawdzeniu, czy jasność świateł zmienia się wraz ze zmianą obrotów silnika. Jeśli kontrolka ładowania ciągle się świeci, a jasność świateł nie wzrasta z obrotami, to jest to sygnał problemu.

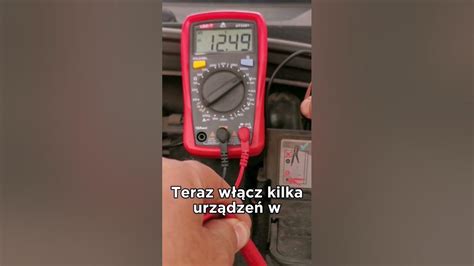

- Pomiar napięcia na akumulatorze: Za pomocą multimetru zmierz napięcie na akumulatorze przy zgaszonym silniku (powinno być trochę ponad 12V) i przy odpalonym silniku. Przy odpalonym silniku napięcie powinno wzrosnąć do około 13-14,7V, w zależności od obrotów. Jeśli napięcie nie rośnie, ładowanie jest niewystarczające.
- Wizualna inspekcja: Należy sprawdzić połączenia elektryczne, naciąg paska klinowego alternatora/prądnicy oraz bezpieczniki. Słaba masa może udawać „uszkodzony alternator”. Jeśli spadek masy przekracza ~0,2-0,3 V, należy wyczyścić połączenia i sprawdzić przewody masowe.
Szczegółowa Diagnostyka i Rozwiązywanie Problemów
Gdy podstawowe kroki diagnostyczne nie przynoszą jasnych wyników, konieczne jest głębsze zbadanie poszczególnych komponentów.
Diagnostyka Alternatora/Prądnicy
Aby upewnić się, czy alternator lub prądnica generuje napięcie:
- Pomiar napięcia zmiennego (AC): Ustaw multimetr na pomiar napięcia zmiennego. Po odpaleniu silnika zmierz napięcie na wyjściu z alternatora/prądnicy, podłączając końcówki pomiarowe do dwóch żółtych (lub żółto-białych) przewodów. Napięcie powinno rosnąć wraz z obrotami, często do ponad 20V AC.
- Test żarówką: Możesz podłączyć żarówkę 21W/12V do wyjścia. Powinna świecić jasno, a po dodaniu gazu spali się dość szybko, co potwierdzi generowanie napięcia.
- Sprawdzenie statora: Stator nie może mieć przebicia na masę. Można przeprowadzić test zwarciowy (złączenie wyprowadzeń) i pomiar natężenia prądu podczas pracy silnika. Zwarcie międzyzwojowe można sprawdzić po zdjęciu paska klinowego - uszkodzony stator będzie hamował obrót wirnika.
Diagnostyka Regulatora Napięcia
Jeśli alternator/prądnica generuje napięcie, problem często leży w regulatorze:
- Sprawdzenie połączeń regulatora: Upewnij się, że do regulatora dochodzą wszystkie niezbędne sygnały. Najczęstszy schemat to B+ (ładowanie), D+/L (wzbudzenie) i masa. KL15 to plus po stacyjce, a KL31 to masa, często przykręcona po prawej stronie regulatora. Jeden przewód niebieski może być niepodłączony i to jest normalne.
- Zasilanie i masa regulatora: Sprawdź masę regulatora i jego zasilanie. Brak stałego plusa i minusa może uniemożliwić regulatorowi stabilizowanie ładowania.
Problemy z Okablowaniem i Połączeniami
Częstą przyczyną problemów z kontrolką ładowania są usterki w instalacji elektrycznej:
- Cienki przewód kontrolki: Jeżeli masz alternator, sprawdź „ten cienki przewód” idący od niego, ponieważ to on odpowiada za kontrolkę. Jak będzie gdzieś przerwany lub styk zaśniedział, ładowanie może być, a kontrolka będzie się świeciła.
- Zaśniedziałe styki: Brudne, zaśniedziałe połączenia mogą powodować "braki działania" odbiorników. Wystarczy kupić preparat do styków elektrycznych i spryskać najlepiej wszystkie styki.
- Przepalone przewody, zwarcia: Przepalony przewód w instalacji może być trudny do zlokalizowania. Problem z palącymi się bezpiecznikami przy uruchomieniu podnośnika, a następnie brak wskazań poziomu paliwa i temperatury, a także nieświecąca kontrolka ładowania i hydrauliki, mogą wskazywać na przepalony kabel lub zwarcie, które należy zlokalizować.
Monitorowanie Napięcia Ładowania
Prawidłowe napięcie ładowania po odpaleniu na jałowych obrotach powinno wynosić trochę ponad 13V. Przy 1000-1200 obrotach powinno być już około 13,5V, a powyżej 1500-1700 obrotów (może się trochę wahać) powinno ustabilizować się na poziomie 14,6-14,7V.
Specyficzne Wyzwania i Wskazówki dla Użytkowników Yanmar
Użytkowanie maszyn Yanmar wiąże się z pewnymi specyficznymi kwestiami, zwłaszcza jeśli chodzi o starsze modele.
Brak Dokumentacji Technicznej
Znalezienie dokumentacji technicznej (DTR) oraz skanów instrukcji obsługi do starszych modeli Yanmar, zwłaszcza w języku polskim, graniczy z cudem. Często jedynym dostępnym źródłem są materiały w języku japońskim, które wymagają tłumaczenia.
Dodatkowe Kontrolki i Przełączniki
Oprócz deski rozdzielczej, w traktorach Yanmar często występują dodatkowe przełączniki umieszczone na błotnikach. Mogą one sterować WOM, oświetleniem roboczym, niektórymi funkcjami hydraulicznymi lub blokadą mechanizmu różnicowego.
Przykłady Rozwiązanych Problemów
- Przypadek minikoparki Yanmar B12: Użytkownik zgłosił, że kontrolka ładowania akumulatora świeci się ciągle, mimo że napięcie na akumulatorze rośnie przy odpalonej maszynie do ok. 14.5V (na zgaszonym jest trochę ponad 12V). W takim przypadku ładowanie faktycznie jest, a świecąca kontrolka może wskazywać na problem z samym przewodem kontrolki lub jej układem.
- Przypadek traktorka Yanmar F145D: Użytkownik miał problem z brakiem ładowania (napięcie na akumulatorze utrzymywało się na poziomie 12,6V). Po sprawdzeniu, że alternator generuje ponad 20V AC, ale napięcie DC na czerwonym przewodzie (do regulatora) również wynosiło 12,6V, zasugerowano problem z regulatorem lub połączeniami. Problem został rozwiązany po kilkukrotnym wypięciu i wpięciu kilku wtyczek oraz zabawie z multimetrem, co wskazuje na zaśniedziałe lub luźne styki jako przyczynę.
Sposoby Zgaszenia Silnika
Warto pamiętać, że silnik gasimy wyciągając dźwignię "stop" lub gazem ręcznym. Nie zaleca się gaszenia dźwignią do dekompresji, ponieważ może to doprowadzić do wypalenia zaworu lub gniazda.
Najczęściej Wymieniane Elementy Systemu Ładowania
W przypadku problemów z ładowaniem, najczęściej wymienia się następujące komponenty:
- Alternatory lub prądnice
- Regulatory napięcia
- Przewody masowe
- Końcówki oczkowe / złącza
- Spray do styków
