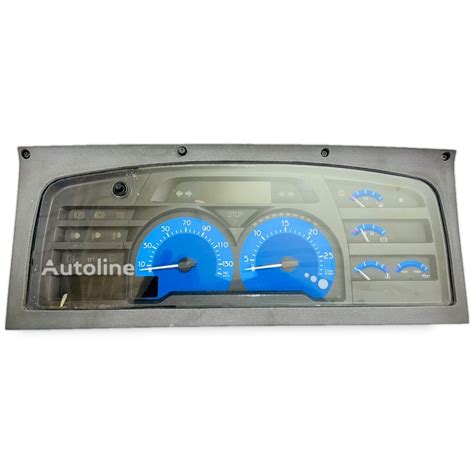

Kontrolki na tablicy wskaźników w ciągnikach Renault przekazują kluczowe informacje o stanie układów, ostrzegają o odchyleniach od parametrów pracy, a także sygnalizują alarmy wymagające natychmiastowej reakcji. W wielu modelach sygnałowi świetlnemu towarzyszy sygnał dźwiękowy (brzęczyk), który podnosi priorytet komunikatu i ma ograniczyć ryzyko przeoczenia usterki podczas pracy w hałasie. Zrozumienie ich znaczenia jest fundamentalne dla prawidłowej eksploatacji i szybkiej diagnostyki potencjalnych problemów.
Klasyfikacja Kontrolek Według Koloru i Zachowania
O zapalaniu kontrolek decydują czujniki ciśnienia i temperatury, czujniki położenia, przepływomierze, sterowniki podzespołów oraz systemy autodiagnostyki. Ich kolor i sposób świecenia (stałe lub migające) niosą ze sobą konkretne przesłanie:
- Zielone kontrolki informują o włączonej funkcji lub aktywnym trybie pracy, bez sygnału awarii. Dotyczy to między innymi świateł, kierunkowskazów, włączonego napędu przedniej osi, blokady mechanizmu różnicowego, tempomatu lub zaprogramowanych trybów hydrauliki, w zależności od wersji ciągnika.
- Niebieskie kontrolki również mają charakter informacyjny i bywają powiązane z konkretnym trybem oświetlenia (np. światła drogowe) lub funkcją komunikacyjną panelu. W niektórych modelach niebieski kolor może odnosić się do komunikatów typu INFO, które nie zatrzymują pracy, ale informują o stanie systemu.
- Żółta kontrolka oznacza ostrzeżenie: możliwe jest dokończenie manewru i zjazd w bezpieczne miejsce, ale przyczyna wymaga sprawdzenia.
- Czerwona kontrolka oznacza alarm, który wiąże się z ryzykiem poważnego uszkodzenia podzespołów lub zagrożeniem bezpieczeństwa. Wymaga natychmiastowego zatrzymania i zabezpieczenia maszyny.
Dodatkowo, sposób świecenia kontrolki może mieć znaczenie:
- Miganie bywa stosowane do podkreślenia pilności lub do wskazania usterki chwilowej.
- Świecenie stałe częściej odnosi się do stanu utrzymującego się.
Szczegółowe Znaczenie Najważniejszych Kontrolek w Ciągnikach Renault
Ciśnienie oleju silnika
Kontrolka ciśnienia oleju silnika (często w kształcie olejniczki) ma priorytet alarmowy. Jej zapalenie się jest sygnałem do natychmiastowego zatrzymania ciągnika. Spadek ciśnienia prowadzi do szybkiego ryzyka uszkodzenia panewek i turbosprężarki, co może skutkować całkowitym zatarciem silnika. Przyczynami mogą być: niski poziom oleju, zapowietrzenie układu, zużyta pompa oleju, zablokowany smok olejowy, niewłaściwy filtr lub problem z czujnikiem i instalacją elektryczną. W ciągnikach Renault Ares, migająca kontrolka ciśnienia oleju wraz ze STOP
i piszczeniem, wskazuje na konieczność pilnej weryfikacji układu smarowania, nawet jeśli zegar pokazuje prawidłowe ciśnienie.
Temperatura płynu chłodzącego
Kontrolka temperatury płynu chłodzącego lub przegrzania silnika (zazwyczaj termometr w wodzie) wymaga szybkiej reakcji. Przegrzanie skutkuje utratą szczelności, uszkodzeniem uszczelki pod głowicą i spadkiem trwałości oleju. Typowe przyczyny to: zabrudzona chłodnica, niedrożny pakiet chłodnic, zbyt niski poziom płynu, niesprawny wentylator lub termostat, a także obciążenie nieadekwatne do warunków chłodzenia. W przypadku Renault Ceres 95 X, rosnąca temperatura płynu chłodzącego i zaświecenie się kontrolki STOP, mimo że płyn w chłodnicy nie jest gorący, może wskazywać na problem z czujnikiem temperatury lub układem elektronicznym, nawet po jego wymianie.
Układ ładowania (akumulator)
Kontrolka ładowania (w kształcie akumulatora) sygnalizuje problem w układzie alternatora, regulatora napięcia, paska napędu lub połączeń masowych i zasilających. Praca bez ładowania prowadzi do spadku napięcia, zaniku sterowania elektrozaworami i błędów komunikacji, co może unieruchomić maszynę. W przypadku problemów z rozruchem po podłączeniu akumulatora, brak reakcji rozrusznika i nieświecące kontrolki mogą wskazywać na uszkodzenie alternatora, regulatora napięcia lub połączeń elektrycznych.
Filtry (oleju, hydrauliki, przekładni)
Do częstych ostrzeżeń należą kontrolki związane z filtrami układów hydraulicznych i przekładniowych. Wzrost oporu przepływu z powodu zanieczyszczenia filtra powoduje spadek wydajności, wzrost temperatury oleju i może wywołać reakcje ochronne skrzyni biegów lub układu hydrauliki.
Skrzynia biegów i półbiegi
Kontrolki skrzyni biegów, półbiegów i trybów dotyczą głównie aktualnego stanu pracy oraz warunków ochronnych, takich jak temperatura i ciśnienie oleju przekładniowego. W przekładniach sterowanych elektronicznie, lampki mogą sygnalizować błąd sterownika, problem z czujnikiem prędkości wałków, nieprawidłową kalibrację sprzęgieł lub odchylenie ciśnienia w obwodzie sterowania. Przykładowo, w ciągniku Renault Ceres 335X, zapalenie się kontrolki i spadek ciśnienia w skrzyni biegów po 0,5 godzinie pracy, mimo niedawnej wymiany oleju i filtrów, wskazuje na wewnętrzny problem układu hydraulicznego skrzyni. Problem z półbiegami w Renault 120-54 NECTRA, gdzie ciągnik pracuje tylko na II półbiegu, może być powiązany z usterką elektrozaworów lub sterowania. Miganie kontrolki klawisza z żółwiem po przekroczeniu 1500 obr/min i zrzucanie wyższego półbiegu również wskazuje na awarię w układzie skrzyni biegów.
W przypadku systemu DriveTronic kontrolującego REVERSHIFT, anomalia wywołuje zapalenie kontrolki diagnostycznej na tablicy rozdzielczej, często z brzęczykiem. Jeśli kontrolka miga powoli, praca ciągnikiem jest możliwa, ale z wstrząsami. Szybko migająca kontrolka z brzęczykiem sygnalizuje poważniejszy błąd, a w tej sytuacji nie należy przestawiać dźwigni rewersu ani zmieniać biegów, aby nie unieruchomić ciągnika. Świecąca kontrolka diagnostyczna wraz ze stałym brzęczykiem i wskaźnikiem neutralnym oznacza unieruchomienie ciągnika.
Układ hydrauliczny i podnośnik (EHR)
Kontrolki układu hydraulicznego i podnośnika (EHR) mogą sygnalizować brak sterowania, błąd czujnika położenia, problem z zaworem proporcjonalnym albo spadek ciśnienia zasilającego. Objawia się to opóźnioną reakcją podnośnika, falowaniem ramion, brakiem utrzymania pozycji lub przejściem w tryb awaryjny z ograniczeniem funkcji. W Renault 120-54 z EHR, zapalenie się lampki i brak działania podnośnika po kilku sekundach od włączenia kluczyka, z działającymi jedynie przyciskami na błotnikach, wskazuje na problem w module EHR lub jego sterowaniu. W Dionisie 130 migająca kontrolka STOP
związana z podnośnikiem może przestać mrugać po przytrzymaniu jej przez około 10 sekund, co pozwala na działanie podnośnika.
Wałek odbioru mocy (WOM)
WOM posiada kontrolki załączenia i wyboru trybu, a także zabezpieczeń, które reagują na przeciążenie lub nieprawidłowe warunki pracy. W przypadku wykrycia nadmiernego obciążenia, sterownik może rozłączyć WOM i wyświetlić ostrzeżenie, a kontrolka może migać do czasu potwierdzenia lub schłodzenia układu.
Napęd 4x4 i blokada mechanizmu różnicowego
Napęd 4x4 i blokada mechanizmu różnicowego posiadają lampki informacyjne wskazujące na ich załączenie. Mogą pojawić się również sygnały ostrzegawcze związane z błędem elektrozaworu, czujnika lub zablokowaniem funkcji ze względu na prędkość jazdy i ochronę układu. W niektórych wersjach Renault, komputer rozłącza przedni napęd po przekroczeniu pewnej prędkości (około 10 km/h).
Diagnostyka silnika („Check Engine”) i inne ostrzeżenia
Żółta kontrolka diagnostyczna silnika, potocznie zwana „check engine”, może oznaczać szeroki zakres problemów - od drobnych usterek czujników po poważne awarie układu wtryskowego. Komputer pokładowy potrafi doprecyzować, czy usterka dotyczy czujnika, obwodu elektrycznego, parametrów pracy czy ograniczenia funkcji przez sterownik ochronny. W ciągniku Renault Magnum DXI, świecąca żółta kontrolka dymka z wykrzyknikiem
i komunikat o ograniczeniu mocy po rozgrzaniu motoru wskazuje na problem z układem spalania lub wtryskowym.

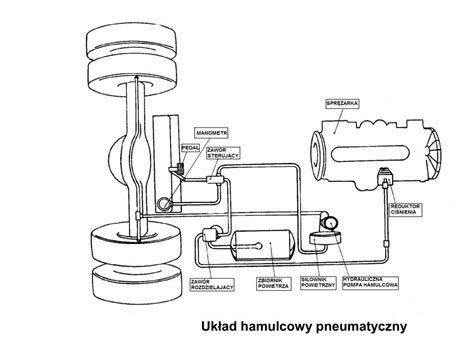

Układ hamulcowy
Czerwona kontrolka układu hamulcowego może oznaczać zarówno zaciągnięty hamulec ręczny, jak i poważne problemy z płynem hamulcowym lub rozdziałem siły hamowania. Jeśli świeci się mimo zwolnienia hamulca ręcznego, może to wskazywać na wyciek płynu lub uszkodzenie głównego cylindra hamulcowego, co jest sygnałem o najwyższym priorytecie bezpieczeństwa.
Komunikaty na Wyświetlaczu i Kody Błędów
W nowszych konstrukcjach ciągników Renault, kontrolki przekazują skróconą informację, a komunikaty tekstowe na wyświetlaczu doprecyzowują układ, rodzaj błędu i jego priorytet. Centralna lampka ostrzegawcza działa jako sygnał zbiorczy i często zmienia kolor zależnie od najwyższego priorytetu aktywnego ostrzeżenia. Przy kilku jednoczesnych błędach wyświetlacz może pokazywać je w kolejności ważności.
Magistrala CAN i usterki elektryczne mogą objawiać się komunikatem o błędzie sieci, kontrolką INFO lub zestawem pozornie niepowiązanych kontrolek, gdy sterowniki tracą komunikację. Typowe przyczyny to spadki napięcia, słabe masy, korozja złączy, uszkodzone przewody przy przegubach i pod kabiną oraz przeciążone obwody po doposażeniu. Zawsze warto spisać kody błędów i warunki ich wystąpienia przed resetem lub odłączeniem akumulatora, ponieważ są one użyteczne dla serwisu.
Reakcja Użytkownika na Zapalone Kontrolki
Pierwszym krokiem jest ocena koloru kontrolki, ewentualnego sygnału dźwiękowego, migania oraz zmian w zachowaniu maszyny, takich jak spadek mocy, szarpanie, nietypowe odgłosy i wzrost temperatury. Równocześnie liczy się kontekst: praca pod obciążeniem, jazda transportowa, postój na wolnych obrotach oraz to, czy kontrolka pojawia się natychmiast po rozruchu.
- Czerwony alarm: Standardem jest bezpieczne zatrzymanie ciągnika, odciążenie podzespołów, wyłączenie napędów roboczych i wygaszenie silnika, jeśli komunikat nie wskazuje inaczej. Po zatrzymaniu należy wykonać kontrolę podstawową: oględziny pod kątem wycieków, sprawdzenie poziomów płynów oraz stanu elementów łatwo dostępnych, takich jak pasek osprzętu i przewody.
- Żółte ostrzeżenia: Traktuje się je jako sygnał do ograniczenia obciążenia, dokończenia manewru i zjazdu do miejsca, w którym możliwa jest diagnostyka. W praktyce oznacza to redukcję obrotów roboczych, zmniejszenie dawki obciążenia na WOM, przerwy na schłodzenie układów i unikanie długiej pracy na granicy wydajności hydrauliki.
Do szybkich kontroli użytkownika należą: sprawdzenie poziomu oleju silnika, stanu filtrów i odstojników, weryfikacja wtyczek czujników oraz bezpieczników. Ignorowanie żółtych kontrolek, zwłaszcza diagnostycznej silnika, może prowadzić do kosztownych awarii. Właściciele starszych modeli Renault powinni liczyć się z okresowymi problemami z czujnikami, co jest naturalnym zużyciem. W wielu przypadkach, najlepszym rozwiązaniem jest podłączenie ciągnika do komputera diagnostycznego, ponieważ dobra diagnoza to 90% sukcesu
.
