Problemy z instalacją elektryczną, brakiem zasilania, rozładowywaniem akumulatora czy usterkami ładowania w maszynach JCB, takich jak koparki JS 130, koparko-ładowarki 3CX, 4CX czy ładowarki teleskopowe, są dość powszechne. Poniższa artykuł przedstawia kompleksowe podejście do diagnozowania i rozwiązywania tych problemów, bazując na doświadczeniach użytkowników.
Rozładowywanie akumulatora podczas postoju w JCB 4CX
Jednym z często zgłaszanych problemów jest samoczynne rozładowywanie akumulatora podczas postoju. W przypadku maszyn z fabrycznie montowanym immobilizerem Proximy, problem ten może pojawić się po jego demontażu. Użytkownik jednej z maszyn JCB 4CX z 4-biegowym Powehiftem zauważył, że po usunięciu immobilizera przez elektryka, akumulator jest wysysany podczas postoju.
Możliwe przyczyny i diagnostyka
- Nieprawidłowe podłączenie po demontażu immobilizera: Istnieje możliwość, że po "wykastrowaniu" immobilizera, pewne elementy, np. cewki, są ciągle pod napięciem. Mimo że demontaż Proximy jest zazwyczaj prosty, błąd jest możliwy.
- Lokalizacja źródła upływu prądu: Należy kolejno szukać miejsca, gdzie występuje niepożądane napięcie. Proces ten powinien zaczynać się od sprawdzenia cewek, a następnie przechodzić do kostek pod kabiną, z przodu kabiny (między pedałami), przekaźników, modułów (jeśli występują), przełączników, bezpieczników i stacyjki.
- Cewki i przekaźniki: Jeśli cewki są zasilane, to napięcie będzie również obecne na przekaźnikach.
W jednym z opisanych przypadków, problem z rozładowywaniem akumulatora po demontażu immobilizera ostatecznie został rozwiązany przez samego użytkownika, który stwierdził, że "jednak da się wywalić immo i zrobić to źle", co wskazuje na nieprawidłowości w konfiguracji elektrycznej po ingerencji w system zabezpieczeń.
Brak ładowania akumulatora i problemy z obrotomierzem w JCB 3CX Super 2002r.
Innym częstym problemem jest brak ładowania akumulatora i niedziałający obrotomierz. Użytkownik JCB 3CX Super z 2002 roku zgłosił ten problem, wskazując, że obrotomierz nie działa od dłuższego czasu, a ładowanie przestało funkcjonować kilka dni wcześniej.
Diagnostyka i potencjalne rozwiązania
- Alternator i szczotki: Typowym objawem braku świecenia kontrolki ładowania na włączonym zapłonie, gdy alternator ma bezpośrednie połączenie z kontrolką i obrotomierzem, jest zużycie szczotek i brak wzbudzenia alternatora. Migotanie kontrolki na obrotach tylko potwierdza ten problem.
- Regulator napięcia: Problem z kontrolką może być również związany z uszkodzeniem regulatora napięcia, przerwą w obwodzie uzwojenia wirnika lub uszkodzeniem komutatora.
- Testowanie wzbudzenia alternatora: Próba podłączenia przewodu od wzbudzenia alternatora bezpośrednio do plusa (+12V) powinna spowodować zgaśnięcie kontrolki. Zwarcie w tym obwodzie, pomimo świecącej kontrolki, wskazuje na problem w instalacji. Napięcie na przewodzie wzbudzenia względem masy wynoszące około 0,2-0,3V jest zbyt niskie.
- Panel kontrolek: Starsze roczniki maszyn JCB (np. '99) posiadały zwykłe żarówki w panelu kontrolek. Nowsze modele (np. 2002r.) mają elementy SMD i moduły połączone z płytką. Schematy elektryczne dla starszych roczników mogą być nieadekwatne. W przypadku JCB 3CX Super 2002r., kontrolka ładowania to dioda LED w obudowie SMD, a sygnał z przewodu 407 przechodzi przez diodę i inne elementy na płytce kontrolek.
- Przewód 407: W jednym z przypadków, po podłączeniu żaróweczki 12V 2W między +akumulatora a D+ alternator wzbudzał się i ładował napięciem 14,2V. Ponowne podłączenie oryginalnego kabelka 407 powodowało zwarcie i brak ładowania. Schemat pokazał, że D+ jest połączone z licznikiem motogodzin oraz przekaźnikiem pracy silnika, co sugeruje, że to one mogły spowodować zwarcie lub uszkodzenie wiązki. W przypadku braku przejścia na przewodzie 407 z konsoli do alternatora i zwarcia przy alternatorze, problem leży w okablowaniu.
- Akumulatory: Weryfikacja napięcia po odpaleniu (np. 12,5 V) jest kluczowa. Jeśli napięcie nie wzrasta, ładowanie nie działa. W przypadku koparki kołowej JCB 145, nieużywanej przez rok, problemem było zbyt niskie napięcie akumulatorów (20V zamiast 24V), co uniemożliwiało odpalenie maszyny. Prawdopodobnie akumulatory uległy uszkodzeniu.
W jednym z opisanych przypadków, po rozebraniu i ponownym złożeniu alternatora w ładowarce teleskopowej JCB z 1999 roku, problem z ładowaniem i obrotomierzem został rozwiązany.

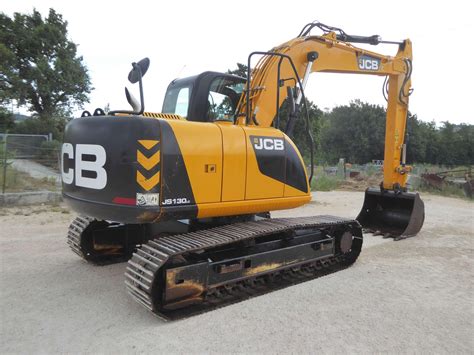

Brak zasilania 12V (zapalniczka, radio) w JCB JS 130 2005r.
Koparki JCB JS 130 z 2005 roku posiadają instalację 24V. W przypadku braku zasilania 12V dla zapalniczki i radia, należy szukać transformatora (przetwornicy) z 24V na 12V.
Lokalizacja i diagnostyka przetwornicy
- Przetwornica 24V/12V: Ten element jest niezbędny do obniżenia napięcia z 24V do 12V dla urządzeń takich jak radio czy zapalniczka. Numer tego urządzenia to 717/20154. Ma ono kostkę z sześcioma kablami: czarnym, czerwonym, białym (w pierwszym rzędzie od obudowy) oraz żółtym, niebieskim, zielonym (w drugim rzędzie).
- Umiejscowienie: Zazwyczaj znajduje się ona ukryta w kokpicie, często za panelem. Niektórzy użytkownicy zgłaszają trudności ze zlokalizowaniem jej, widząc jedynie sterownik silnika i komputer.
- Stycznik 24V: W przypadku, gdy kable od radia dochodzą do stycznika 24V, a po jego zadziałaniu (słychać przełączenie) napięcie nie dociera do radia, może to wskazywać na uszkodzony stycznik lub problem z okablowaniem za nim. Mimo podmieniania styczników, problem może nadal występować.
Problemy z uruchomieniem i jazdą, związane z immobilizerem i czujnikami w JCB 4CX
Problem z uruchomieniem maszyny i jazdą może być spowodowany awarią immobilizera lub czujników bezpieczeństwa. W przypadku JCB 4CX Digmaster 2003 rok (nr seryjny 0936326) zanikła jazda, pomimo słyszalnego działania przekaźników przy zmianie manetką przód/tył.
Diagnostyka i rozwiązania
- Brak zasilania manetki: Jeśli po podaniu prądu bezpośrednio do manetki maszyna odpala i jeździ, problem leży w braku zasilania manetki.
- Bezpieczniki A5 i A7: Należy dokładnie sprawdzić te bezpieczniki oraz stan blaszek pod nimi. Często dochodzi do ułamania przewodu przy blaszce.
- Czujnik hamulca ręcznego: W koparko-ładowarkach JCB, uszkodzony czujnik od hamulca ręcznego może uniemożliwić załączenie sprzęgła. Brak prądu do czujnika, mimo jego sprawności po sprawdzeniu "na krótko", wskazuje na przerwę w okablowaniu. Brak świecącej kontrolki ręcznego potwierdza tę diagnozę.
- Zanik świateł stopu i napędu 4x4: Brak świateł stopu oraz brak załączania napędu 4x4 po wciśnięciu hamulca (nawet przy sprawnym czujniku) sugeruje wspólny problem elektryczny, prawdopodobnie związany z tą samą wiązką lub przekaźnikiem.
- Cewki pod koparką: Na niebieskich cewkach pod koparką, brak reakcji na ruch manetką jest alarmujący. Napięcie 12V na dwóch cewkach i skaczące napięcie od 4V do 8V na dwóch innych wskazuje na nieregularne zasilanie. Należy również sprawdzić napięcie na cewkach od zmiany biegów.
- Immobilizer:
- Brak prądu do immobilizera/stacyjki: W przypadku braku prądu do immobilizera i stacyjki (brak świecących kontrolek), problem może być poważniejszy. W fabrycznym immobilizerze JCB nie ma czujników na "pestkę". Moduł jest ukryty pod kokpitem, a jego czytnik znajduje się nad zegarami.
- Sterowanie elektrozaworem: Immobilizer steruje elektrozaworem na pompie wtryskowej. Jeśli zawór się nie otworzy, pompa nie dostanie paliwa. Moduł immobilizera jest zazwyczaj zalany żywicą, co utrudnia jego naprawę.
- Ominięcie immobilizera: Elektrycy mogą ominąć immobilizer, ale jest on często połączony z innymi modułami, co może prowadzić do dalszych problemów. Zawór pompy jest podpięty do przekaźnika, który załącza się po przekręceniu kluczyka, a obwód jest zabezpieczony bezpiecznikiem.
- Zwarcie w obwodzie immobilizera: Dwa małe bezpieczniki na kablach za panelem mogą być "wywalone", co wskazuje na zwarcie.
- Przepalona cewka napędu 4x4: W jednym z przypadków, powodem problemu z jazdą i spalaniem bezpiecznika przy zmianie biegów była przepalona cewka na skrzyni od napędu 4x4. Każde włączenie napędu klawiszem lub naciśnięcie pedału hamulca (w 4CX załącza napęd) kończyło się spaleniem bezpiecznika od jazdy.
